Beschreibung

bestehend aus:

a) Vakuumbeschickungsanlage, doppels.
  Fabr. Bargstedt, Typ TBH 22/D/30/12
b) Kantenbearbeitungsautomat, doppels.
  Fabr. IMA , Typ COMBIMA/K/II/R75/1220/F/R3
c) Winkelübergabe
  Fabr. Bargstedt, Typ TFW 20/A/LL/30/12/L/S
d) Kantenbearbeitungsautomat, doppels.
  Fabr. IMA , Typ COMBIMA/K/II/R75/1075/F/R3


a) Vakuumbeschickungsanlage, doppels.
  Fabr. Bargstedt, Typ TBH 22/D/30/12

Grubenlos, zum kontinuierlichen Beschicken
von Fertigungsstraßen (Festkante links)
bis 50 kg Gewicht und Grundleistung
max. 12 Takte/min., je nach Type.

2 Hebebühnen mit je einer aufgebauten, ange-
triebenen Stapelrollenbahn. Schonplattenentsorgung
für Einzelplatten bzw. Paletten in Transportrichtung
über Röllchenschienen.
Schonplattenentnahme manuell (V = 12 m/min.).

1 Vakuumsaugwagen für minimale Werkstückabmessungen
300 x 280 mm, der an 2 Fahrschienen in Querrichtung
fährt (Zahnriemenantrieb).

2 Abstreifwände

1 zentrale Dickeneinstellung für den Saugwagen,
auf Plattendicke zur Abstreifwand einstellbar.

1 heb- und senkbarer Einzelplattentransport,
an Senkrechtführungen geführt, angetrieben
durch Getriebebremsmotor (Kurbelschleife).


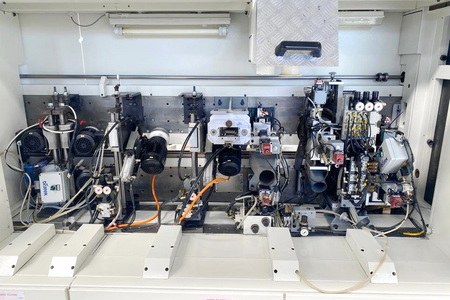

b) Kantenbearbeitungsautomat, doppels.
  Fabr. IMA , Typ COMBIMA/K/II/R75/1220/F/R3

für die Längsbearbeitung

-Arbeitsbreite 1.300 mm
-mit Nocken
-Vorschubgeschwindigkeit v=8-40 m/min.,
frequenzgeregelter Antrieb
-elektronische Breiten- und Höhenverstellung
-max. Streifendicke bei Rollenmaterialien
= ca. 0,3/1,3/2,0 u. 3,0 mm
-Einzugsvorrichtung mit 3 von oben wirkenden,
schräggesetzten, gummibereiften Rollen
-Trennmittelangabe, oben/unten
-Doppelzerspaneraggregat, Moror 6,6 kW,
elektr. Positionierung für stufenlose horiz.
Verstellung
-Fräs/Profilfräs/Nutaggregat, Motor 4,4 kW,
von Hand schwenkbar 90-180°,
elektr. Positionierung für stufenlose horiz.
Verstellung
-Fräs/Profilfräs/Nutaggregat, Motor 4,4 kW,
von Hand schwenkbar 90-180°,
elektr. Positionierung für stufenlose horiz.
Verstellung
-Platzreserve ca. 1.200 mm für Ritz u.
Profilfräsaggregat
-Verleimaggregat für den wahlweisen Betrieb von
gerader Kante od. Softforming Verleimung durch
Auswechseln der Leimangabe,
Kantenmaterial bis 1,3 mm Streifen + 0,4-3 mm
Rollenmaterial
-Glocke für Hauptandruckrolle, über Achse verstellbar
-autom. Quickmelt-Schmelzkleberzuführung, mit einer
automatischen Granulatzuführung aus einem
Vorratstank ca. 25kg
-6-fach Magazin für Kantenmaterial bis 3,0 mm dick
-Platzreserve ca. 1.300 mm für Softprofildruckzone
-Kappaggregat 08.42, 2 Motore á 200 W, am Oberdruck
montiert
-Fräsaggregat 08.055, 2 Motor á 1.000 W,
max. 30 Grad schwenkbar,
mit elektropneumatischer Ausrückvorrichtung
-Mehrfach-Profilfräsaggregat 08.0587,
zum Fräsen von 4 Profilen, mit Schrittmotor-Achsen
für das horizontale und vertikale Positionieren,
2 Motore á 1.000 W, 30° schwenkbar,
mit elektropneumatischer Ausrückvorrichtung
-Mehrfach-Profilziehklingenggregat 08.516,
mit Schrittmotor-Achsen für das horizontale und
vertikale Positionieren,
mit elektropneumatischer Ausrückvorrichtung
-Flachziehklinge 08.517,
mit elektronischer horizontaler Positionierung
-Lüftdüse
-Sprühdüse oben+unten,
zum Auftragen von Reinigungsmittel
-Schwabbelaggregat 08.285, oszillierend,
2 Motore á 0,25 kW,
mit elektropneumatischer Ausrückvorrichtung
-Auszugsvorrichtung 350.16, 390 mm lang
-IMATRONIC-150, Rechnersystem zur Bedienung und
Programmierung einer elektronisch gesteuerten
Kantenbearbeitungsmaschine bzw.
Kantenbearbeitungsanlage,
eingebaut in einem freistehenden Rechnerschrank
-Automatische Produktionssteuerung mit Vorgabe der
Arbeitsliste über Tastatur
-Automatische Ablaufsteuerung mit maschinenweiser
Programmverstellung für eine Maschinenstraße mit
Rüstlückenbildung


c) Winkelübergabe
  Fabr. Bargstedt, Typ TFW 20/A/LL/30/12/L/S

90 Grad in 2 Ebenen

Transport der Werkstücke nach links/rechts.
Festkanten links, mit Längseinlauf.

1 Längsrollenbahn mit einrichtbarem Seitenan-
schlag und Klemmhebelbefestigung (100 mm ver-
stellbar), seitlich an der Aluprofilrollenbahn
montiert.

Tragrollendurchmesser:  65 mm, PVC-überzogen
Tragrollenteilung:    125 mm

1 Röllchenhubschienensektion, pneumatisch
betätigt, montiert in der Längsrollenbahn.

1 Oberdruckeinrichtung, im Übergabebereich
montiert, ausgerüstet mit Luftreifen.
Antrieb durch frequenzgeregelten Positionier-
getriebebremsmotor.


d) Kantenbearbeitungsautomat, doppels.
  Fabr. IMA , Typ COMBIMA/K/II/R75/1075/F/R3

für die Querbearbeitung

-Arbeitsbreite 2.800 mm
-mit Nocken
-Vorschubgeschwindigkeit v=6-30 m/min.,
frequenzgeregelter Antrieb
-elektronische Breiten- und Höhenverstellung
-max. Streifendicke bei Rollenmaterialien
= ca. 0,3/1,3/2,0 u. 3,0 mm
-Werkstückübergabe in 1 Ebene,
Kettenbahnverlängerung für 1.200 mm lange Teile
-Trennmittelangabe, oben/unten
-Fräsaggregat, Motor 4,4 kW, nicht schwenkbar,
steuerbar, elektr. Positionierung für stufenlose
horiz. Verstellung
-Doppelzerspaneraggregat, 2 Morore á  6,6 kW,
elektr. Positionierung für stufenlose horiz.
Verstellung
-Kantenverleimung bis 1,3 mm Streifen und
0,4-3 mm Rollemmaterial
-Glocke für die Hauptandruckrolle mit zusätzlichem
Niederhalter zur Führung des Kantenmaterials;
über Achse verstellbar
-Schmelzkleberleimangabe 0,8 l
-autom. Quickmelt-Schmelzkleberzuführung, mit einer
automatischen Granulatzuführung aus einem
Vorratstank ca. 25kg
-6-fach Magazin für Kantenmaterial bis 3,0 mm Stärke
-Kappaggregat 08.42, 2 Motore á 200 W,
am Oberdruck montiert, mit steuerbarer Seitentastung,
elektropneumatisch positionierbar auf 3 Kantenstärken
-Fräsaggregat 08.055, 2 Motor á 1.000 W,
max. 30 Grad schwenkbar, mit elektropneumatischer
Ausrückvorrichtung
-Mehrfachbearbeitungsaggregat 08.348, zum Feinfräsen
oder Profilfräsen der oberen Längskante sowie der
vorderen und hinteren Kante,
mit Höhen- und Seitentastung, Vorschubbewegung
horizontal und vertikal mittels Servoantrieb über SPS
gesteuert, mit automatischem Programmwechsel,
zum Profilfräsen/Fasefräsen von 3 Radien und
1 Fase von 15°, 1 Motor 660 W
-Mehrfachbearbeitungsaggregat 08.348, zum Feinfräsen
oder Profilfräsen der unteren Längskante sowie der
vorderen und hinteren Kante, mit Höhen- und
Seitentastung, Vorschubbewegung horizontal und
vertikal mittels Servoantrieb über SPS gesteuert,
mit automatischem Programmwechsel,
zum Profilfräsen/Fasefräsen von 3 Radien und
1 Fase von 15°, 1 Motor 660 W
-Kopierfräsaggregat,
zum Abfräsen von Streifenüberständen an vorderen
und hinteren Werkstückprofilen, 1 Motor 180 W
-Mehrfach-Profilziehklingenggregat 08.516, mit
Schrittmotor-Achsen für das horizontale und vertikale
Positionieren,
von oben und unten tastend (max. 4 Profile),
mit elektropneumatischer Ausrückvorrichtung
-Flachziehklinge 08.517, mit elektronischer horizontaler
Positionierung f. 1 Ziehklinge,
mit elektropneumatischer Ausrückvorrichtung
-Lüftdüse
-Sprühdüse oben+unten,
zum Auftragen von Reinigungsmittel
-Kopiereckenschwabbel-Kompakteinheit,
4 Drehstrommotore á 0,25 kW
-Schwabbelaggregat 08.285, 2 Motore á 0,25 kW,
oszillierend
-Auszugsvorrichtung 350.16, 390 mm lang
-Mittenunterstützung, mit 1 Rollenb. mittschleppend
-Elektronische Maschinensteuerung zur Steuerung und
Überwachung von Aggregateabläufen und
Maschinenfunktionen
