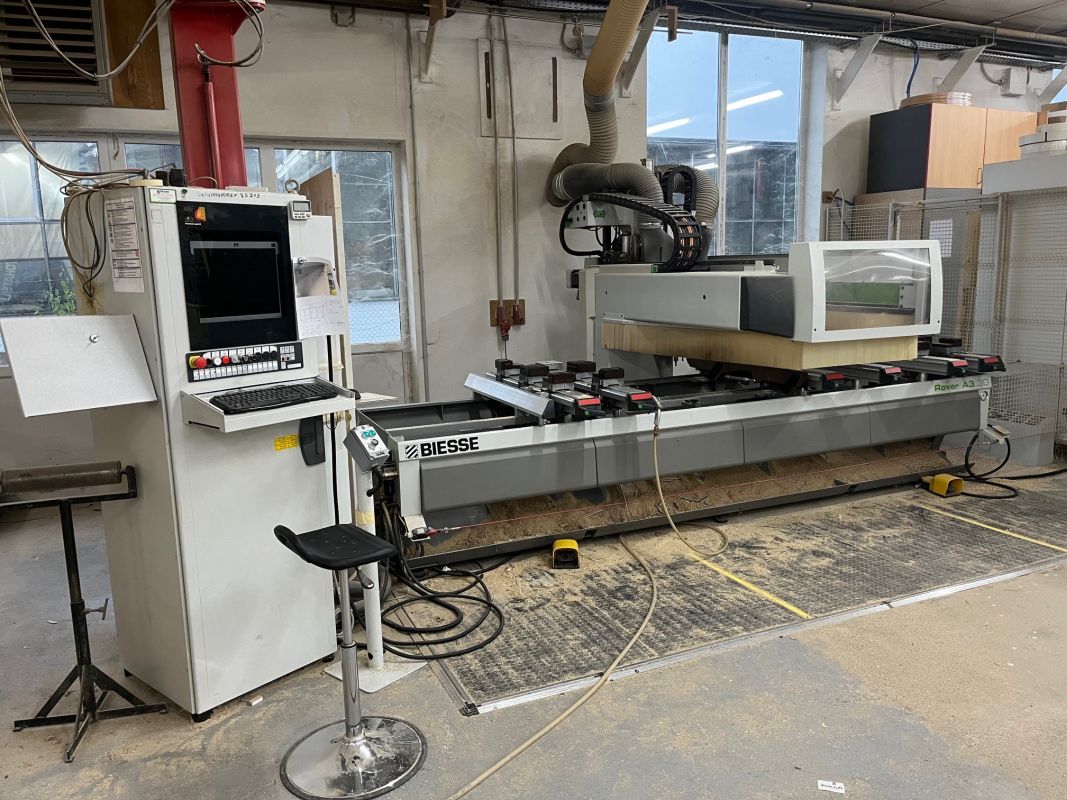

CNC-Bearbeitungszentrum

CNC-Bearbeitungszentrum
Fabrikat: Biesse
Typ: Rover A
Baujahr: 2007


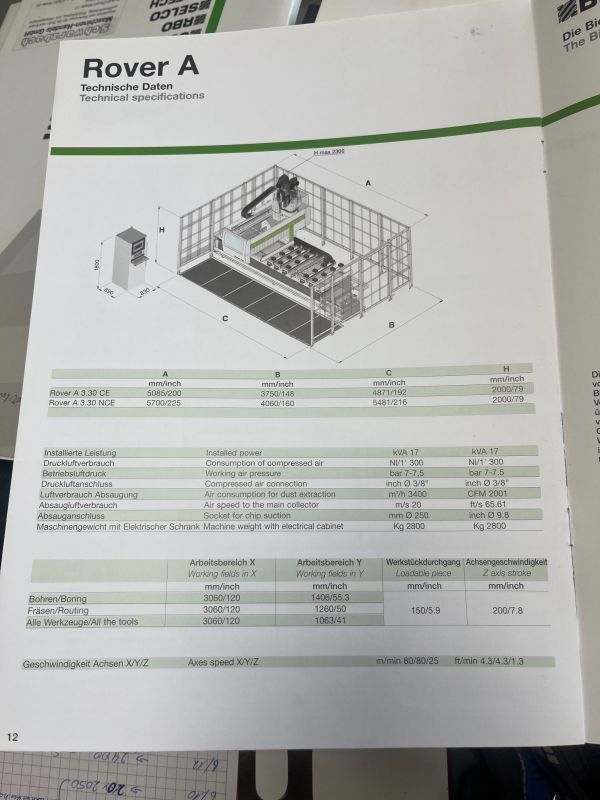

Technische Daten
- Arbeitsbereich: X = 3060mm, Y = 1260 mm, Z = 150 mm
- Achsenverfahrwege: Y = 1635 mm, Z = 200 mm
- Führung der Achsen auf einer Linearführung mit Kugelumlaufgleitschuhen
- Automatisches Schmiersystem
- 6 ATS Werkstückauflagen - L = 1200 mm
- 6 Anschläge mit 115 mm Hub, pneumatisch absenkbar CNC- gesteuert, Ø 22 mm
- 6 Anschläge mit 115 mm Hub positoniert auf 970 mm von hinten, pneumatisch absenkbar CNC- gesteuert, Ø 22 mm
- 4 seitliche Anschläge mit 115 mm Hub komplett mit pneumatischer Ausrüstung, pneumatisch absenkbar CNC- gesteuert, Ø 22 mm
- 4 abnehmbare Mittelanschläge mit Hub 115 mm einschl. Ansteuerung, pneumatisch absenkbar CNC- gesteuert, Ø 22 mm
- 12 Schmalteilspanner
- Pneumatische Vorrüstung für Positionierhilfe
- 4 Positionierhilfen ( Jede Positionierhilfe kann 36 kg tragen)
- 18 Vakuummodule 132 x 146 x H48 mm (jedes Modul ist leicht abnehm- und drehbar am Modulträger mit 15° abständen)
- Vorbereitung für Spänetransportband im Maschinenbett integriert
- Vakuumsystem
- Vakuumpumpe 90 m3/h bei 50 Hz, 108 m3/h bei 60 Hz
- Hilfsvakuumsystem

7 kW (9,5 HP) Elektrospindel mit ISO 30 Adapter
- 6,6 kW (9 HP), 12000 U/min Einsatz S1
- 7 kW (9,5 HP) 12000 U/min Einsatz S6
- Keramiklager
- Drehgeschwindigkeiten von 1000 - 24000 U/min NC programmierbar

Flansch zur Vorbereitung einer Frässpindel für die Verwendung eines Winkelaggregats
- beinhaltet einen Flansch zum Aufmontieren auf die Frässpindel, versehen mit 4 konischen Referenzpositionen im 90° Abstand für Winkelaggregat

Bohrkopf BH 21L
- ausgestattet mit 21 unabhängigen Werkzeugen für Einzel. oder Reihenbohrungen auf den 5 Seiten eines Werkstückes
- Nuten in X-Richtung auf der Werkstück oberseite
- 14 einzeln abrufbare Vertikalbohrspindeln im Raster 32 mm, davon 7 in X und 7 in Y-Richtung
- 3 Horizontalebohrspindeln mit Doppelausgang und Achsabstand 32 mm, 2 in X-Richtung und 1 in Y-Richtung
- 1 Nutsäge in X-Richtung, Durchmesser 120 mm (Schnitttiefe max. 25 mm)
1 Motor mittel Inverter Leistung: 1,7 kW bei 2800 U/1, 3kW bei 6000 U/1
- die Drehzahl der Bohrer ist variabel einstellbar bis zu 6000 U/1

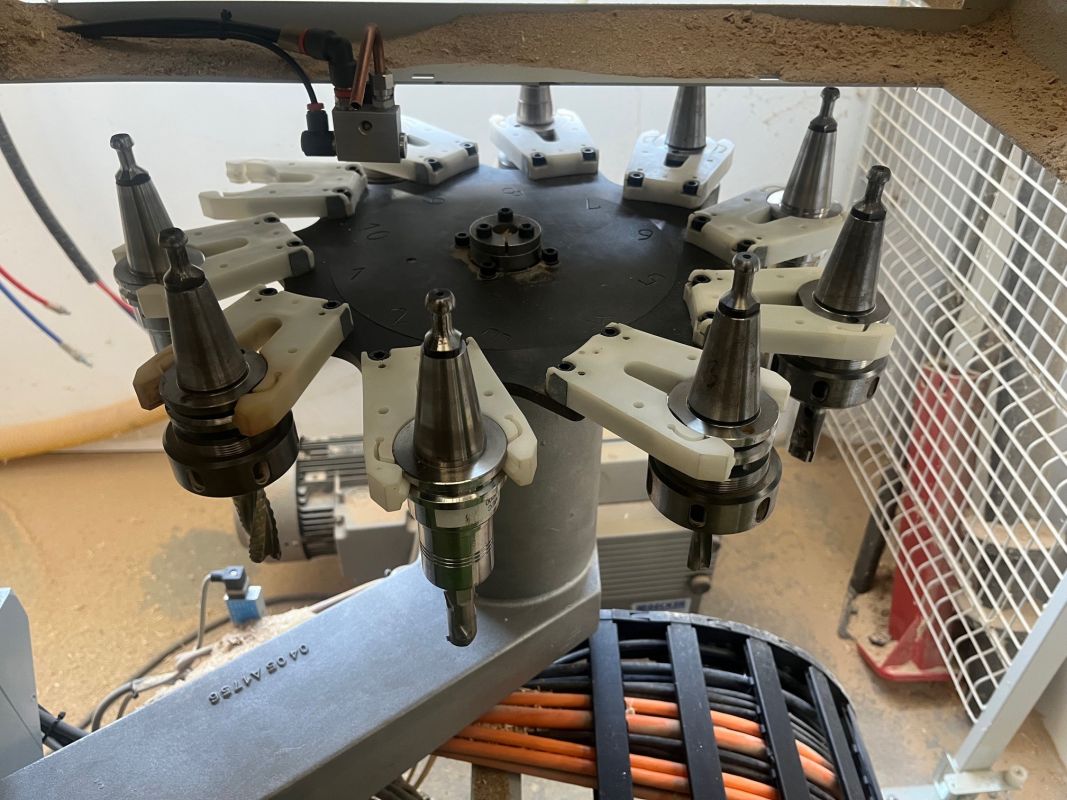

Revolverwerkzeugmagazin mit 10 Plätzen
- Installier direkt am X - Träger
- für 10 Werkzeuge oder Aggregate
- Abstand der Werkzeuge 126 mm
- Max. Ø bei Vollbelegung (10 Wkz): 120mm
- max. Werkzeugdurchmesser: 240 mm
- max. Werkzeuglänge: ISO 30 = 258 mm, HSK = 265 mm
- max. EInzelwerkzeuggewicht oder Gewicht für Winkelaggregate inkl. Werkzeuge: 8 kg
- max. Gesamtgewicht: 40 kg

CNC-Steuerung XP600

Schaltschrank
- die Maschine kann mit 380/400/414 V - 50/60 Hz versorgt werden

Umformer
- für Elektrospindeln mit max. Leistung von 14 kW



Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
