Schubkastenvorderstück-Linie

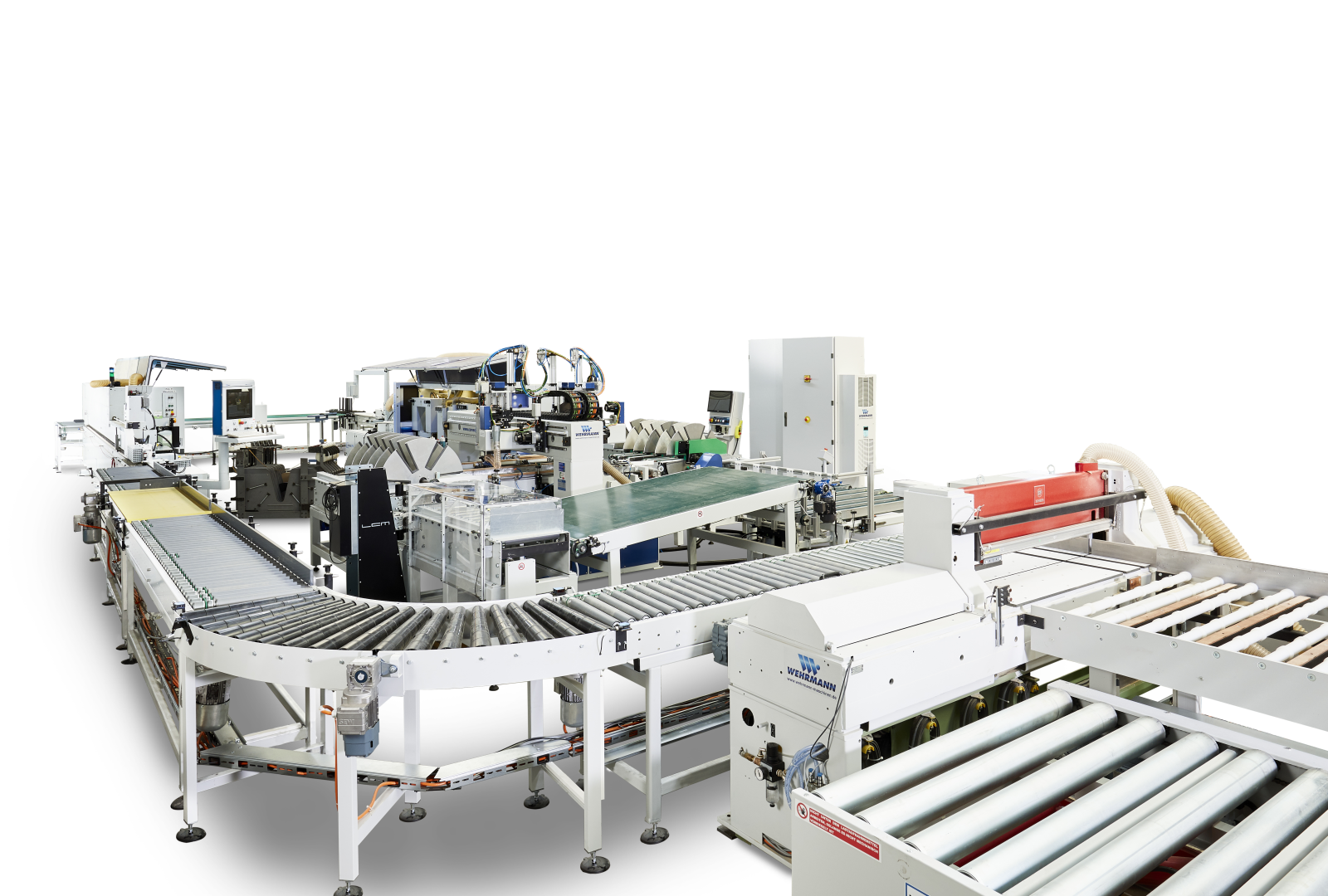

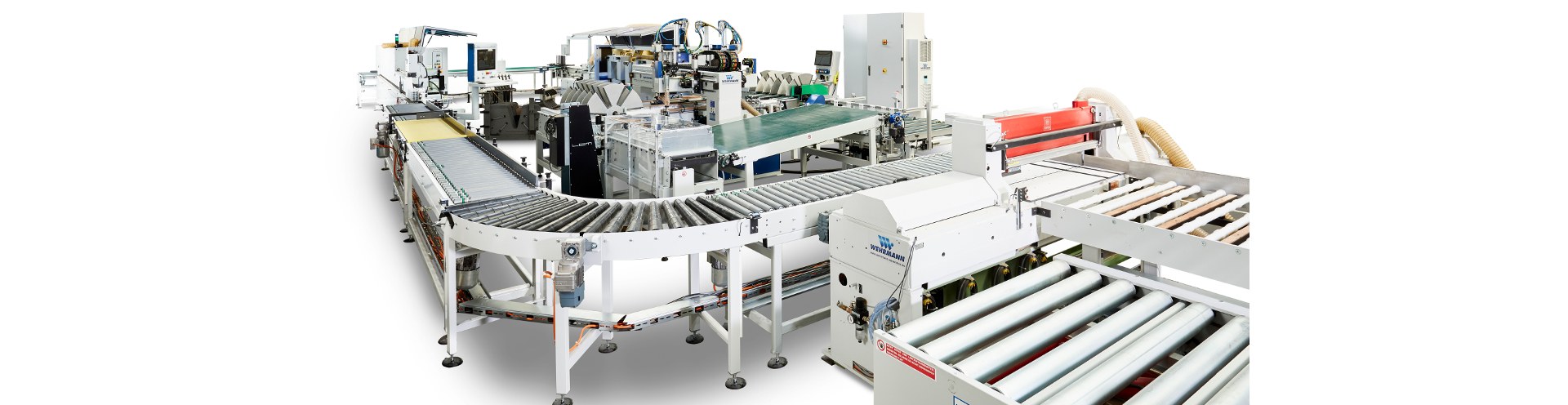

Wehrmann projektiert vollautomatische Anlage zur Komplettbearbeitung von Schubkastenvorderstücken

Vier Ziele:
  • Automation, um dem Fachkräftemangel zu begegnen.
  • Komplettbearbeitung der Teile in einem Durchlauf, um Wege, Zeit und unnötige Handgriffe zu sparen.
  • Platzvorgaben berücksichtigen und innerhalb der vorhandenen Hallenfläche bleiben.
  • Kapazitätssteigerung für laufende Projekte und zukünftiges Wachstum schaffen.

Durch perfekte Anordnung der einzelnen Maschinen und Transporte auf nur 160m² wurde erreicht, dass die komplette Anlage von einer Person bedient werden kann. Die enorme Leistung bei einer mittleren Teileabmessung von 500mm x 150mm liegt bei ca. 8000 fertig bearbeiteten Schubkastenteilen pro Schicht in nur einem Durchlauf.

Anlagenbeschreibung:

  • Strangsäge: Die Schubkastenvorderstücke kommen als kleine Stapel von Strangware in die Bearbeitungslinie. Im ersten Schritt erfolgt das Aufteilen der einzelnen Bauteile aus den Mutterplatten auf die entsprechenden Breiten mittels einer Strangsäge. Die so erzeugten Micro-Stapel gewährleisten das immer eine ausreichende Menge Teile vor der Kantenbearbeitung zur Verfügung steht.

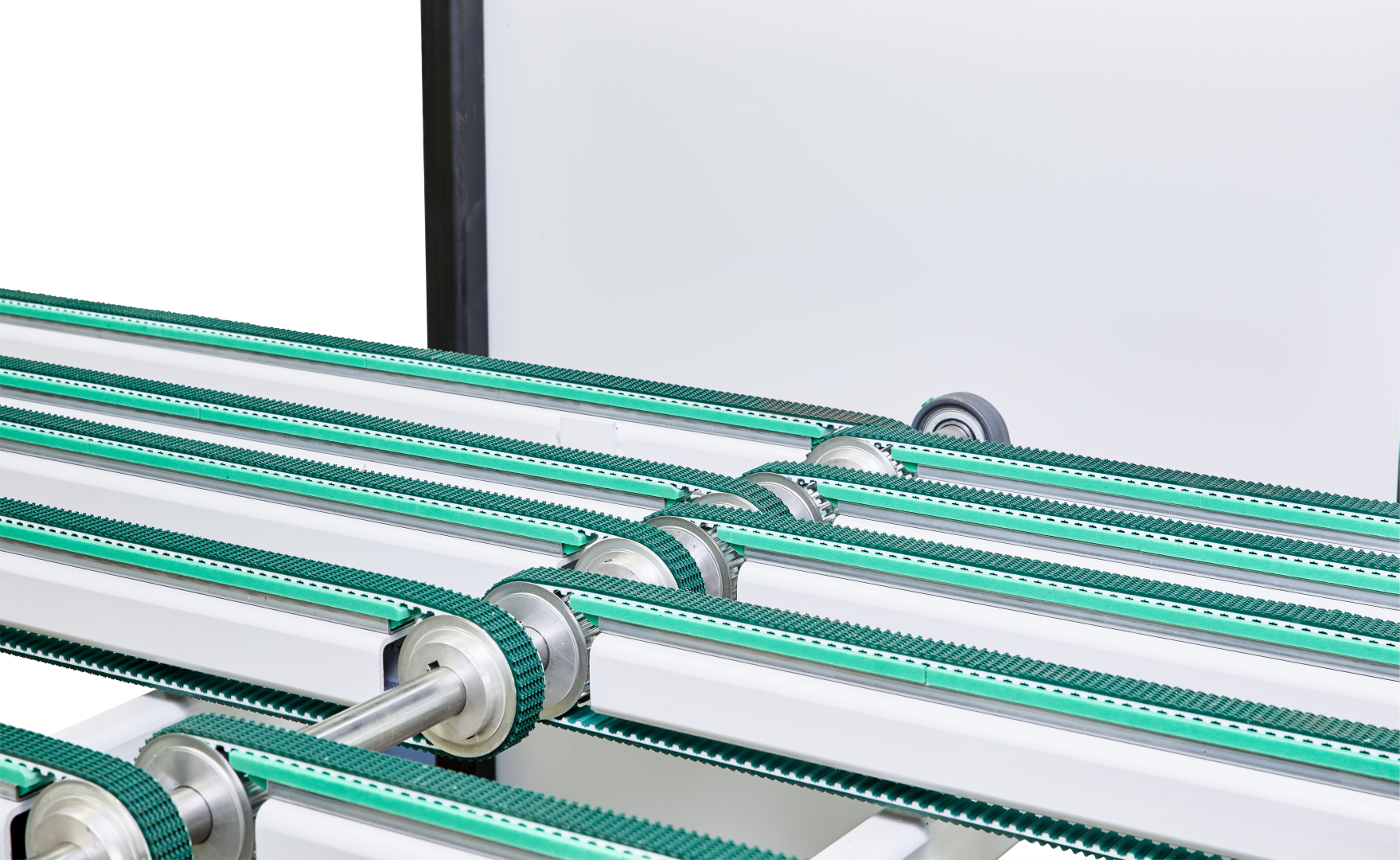

  • Vereinzelung: Mittels Abstreifer und geschwindigkeitsregulierter Förderbänder werden die Micro-Stapel vereinzelt.

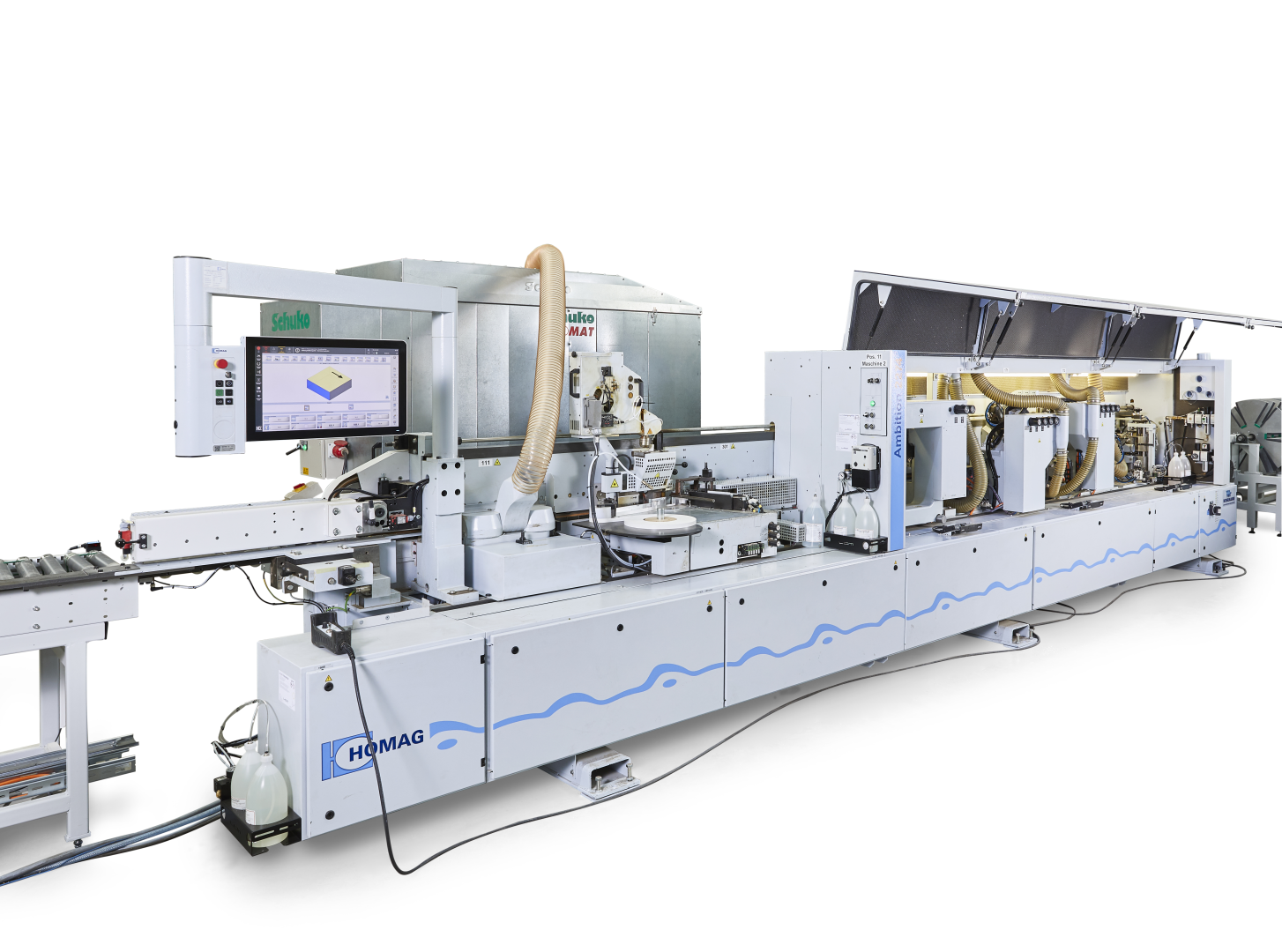

  • Einseitige Kantenbearbeitung: Hier erfolgt die Anbringung der oberen Sichtkante und die Einfräsung der Bodennut.

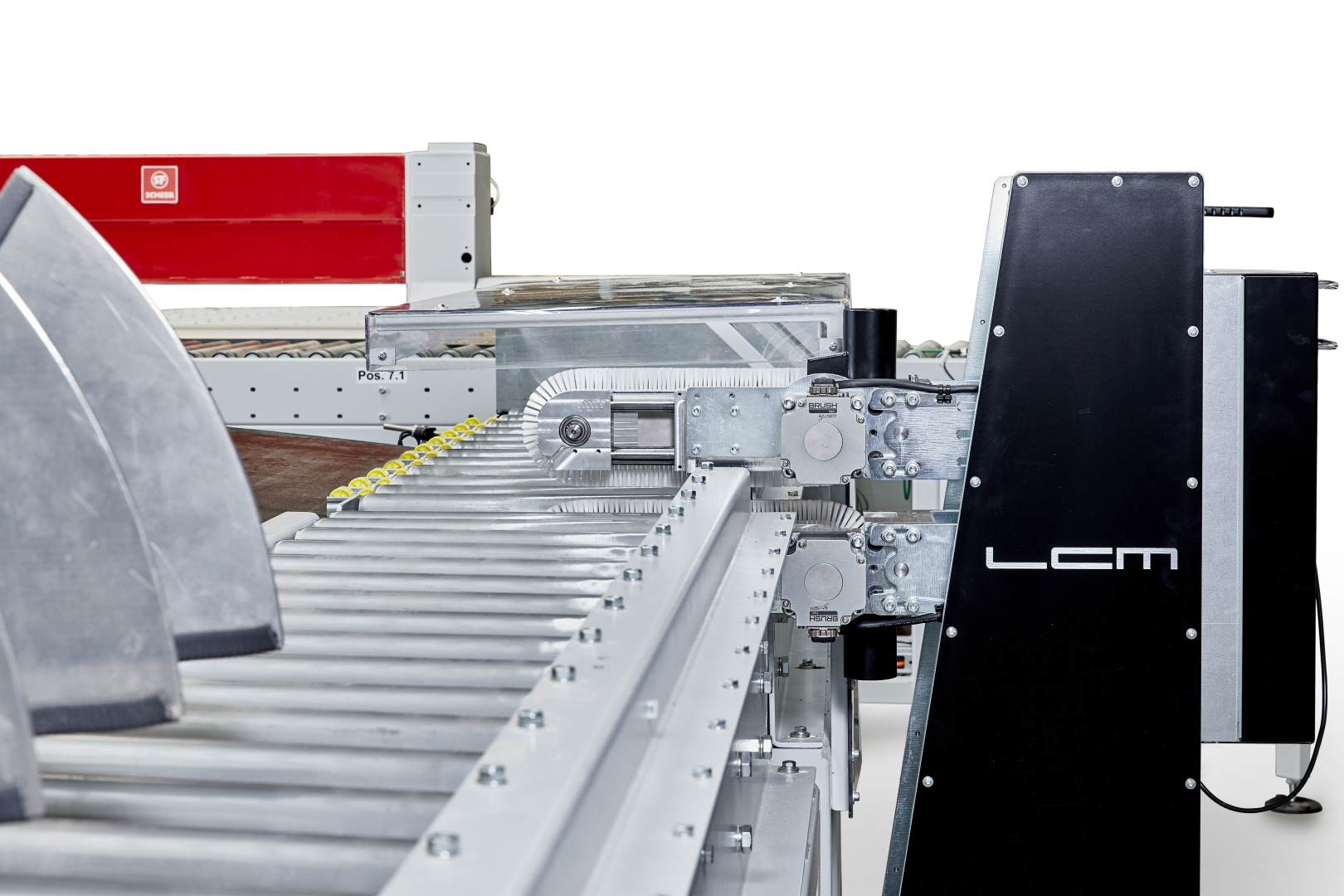

  • Doppelwinkelübergabe: Kompakt und leistungsstark durch den Einsatz von zwei Sternwendern.
  • Einseitige Kantenbearbeitung: Für die Blindkante unten.

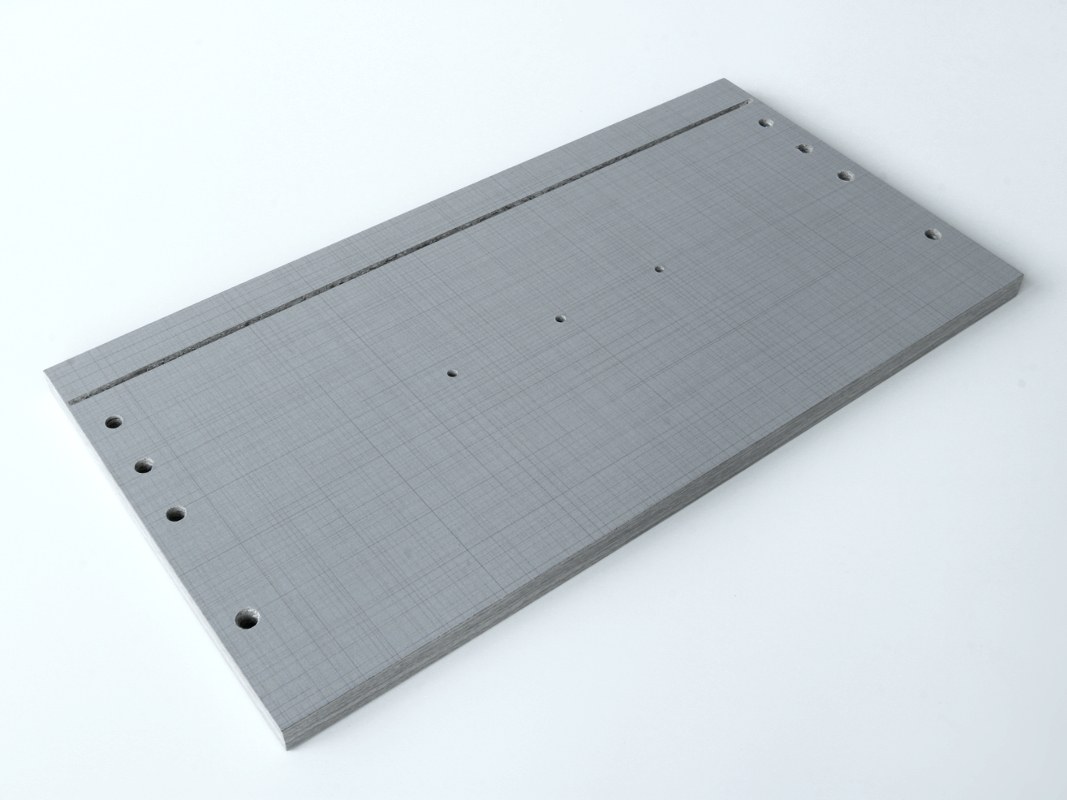

  • Bohranlage: Mit zwei Bearbeitungs-Stationen werden Zargen und Griffbohrungen hinzugefügt.
  • Reinigungsbürste: Anhaftende Späne von den vorherigen Bearbeitungsschritten werden entfernt.
  • Stapelbildung: Bildung von erneuten Micro-Stapeln mit manueller Abnahme und gleichzeitiger Qualitätskontrolle.

Durch den Einsatz von neuen und gebrauchten Maschinen und Transportmitteln wurden Kosten
und Nutzen optimal aufeinander abgestimmt und die geforderte Leistung der von Wehrmann projektierten vollautomatischen Anlage wurde nicht nur erreicht, sondern übertroffen.
