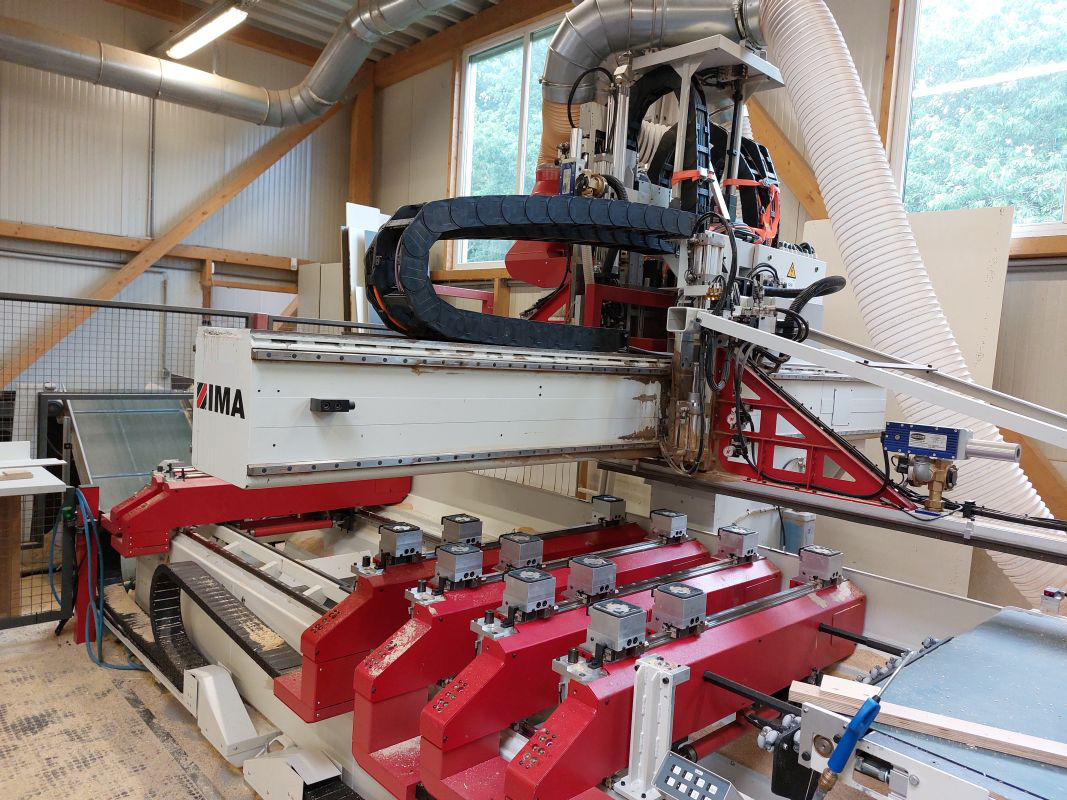

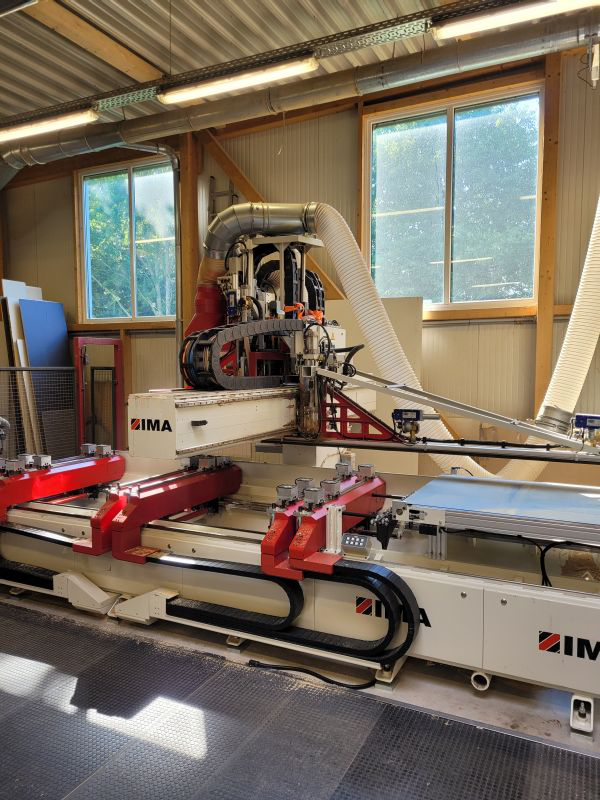

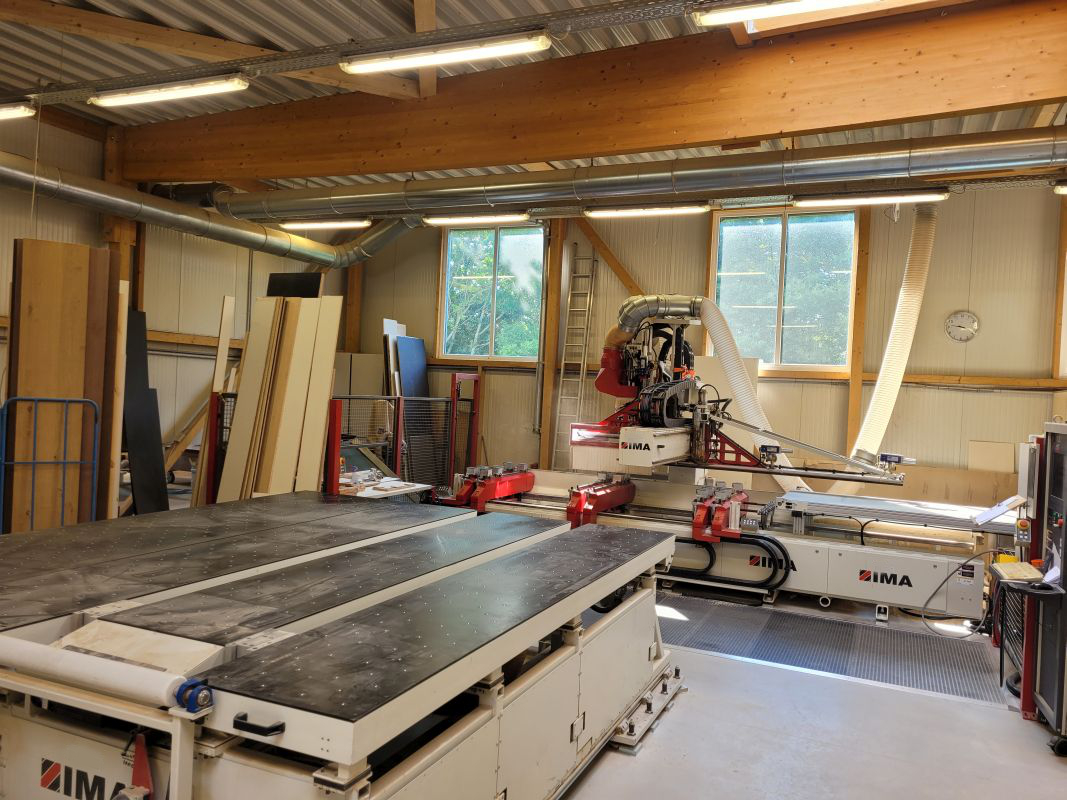

CNC Bearbeitungszentrum

CNC Bearbeitungszentrum

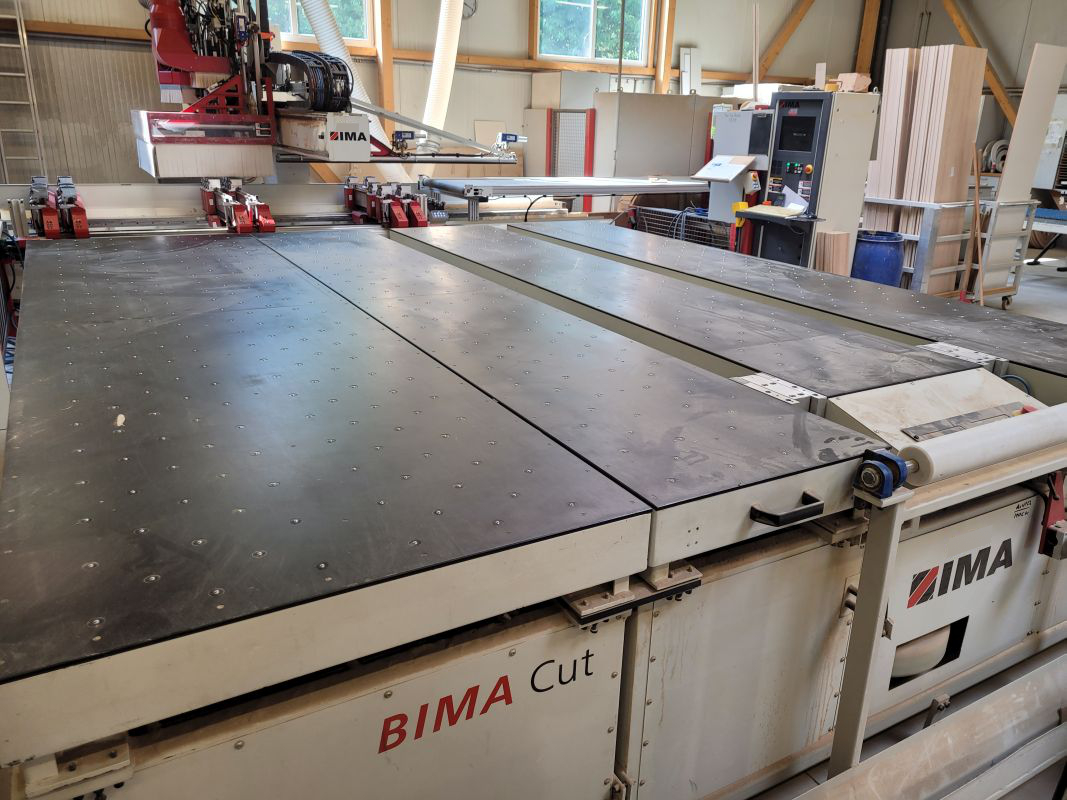

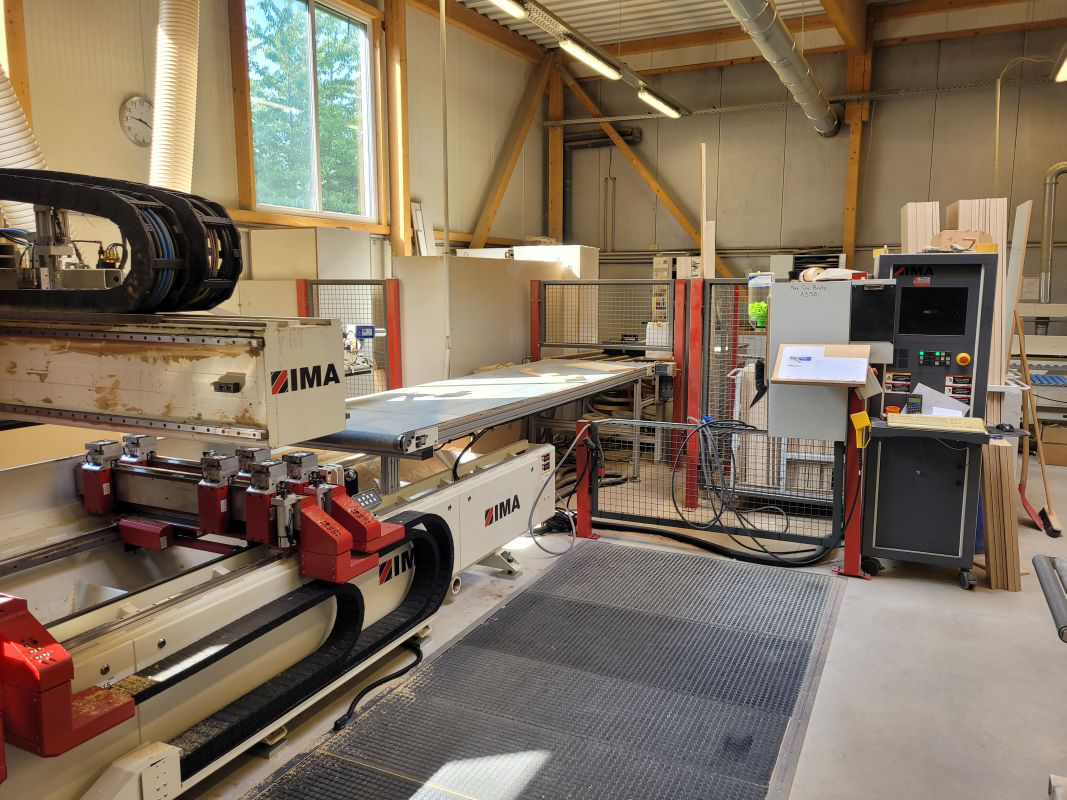

Fabrikat: IMA
Typ: BIMA Cut 120/300
Baujahr: 2008


Ausführung:

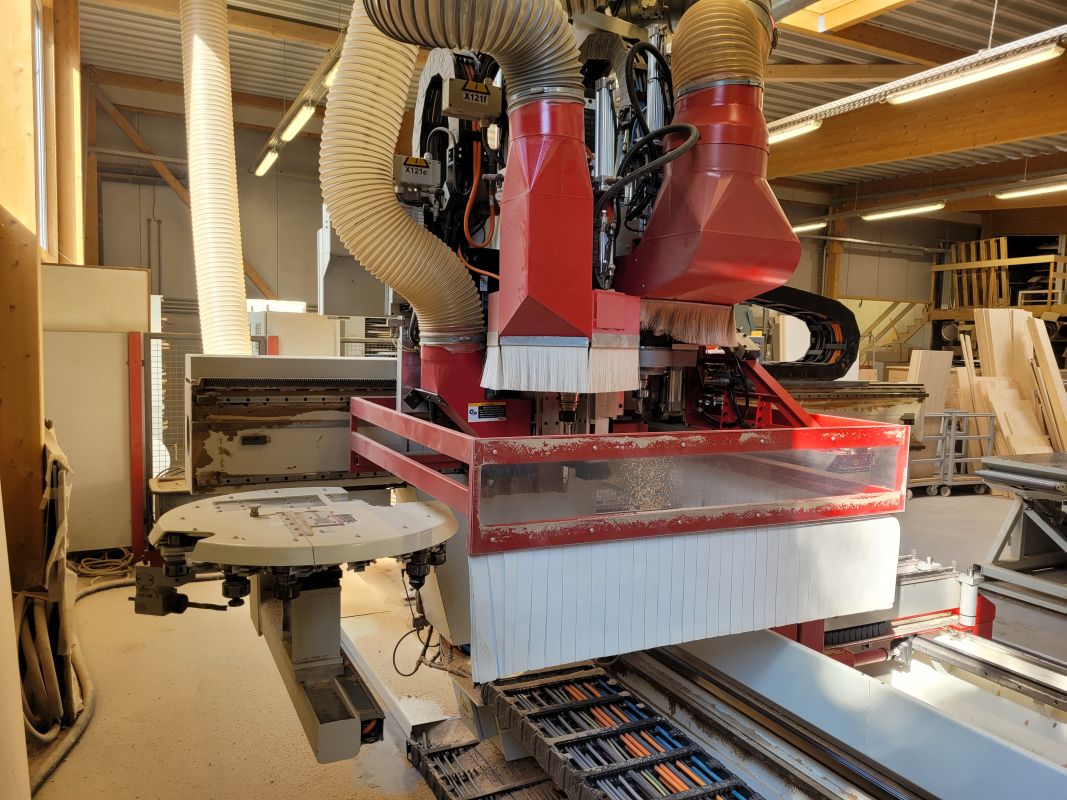

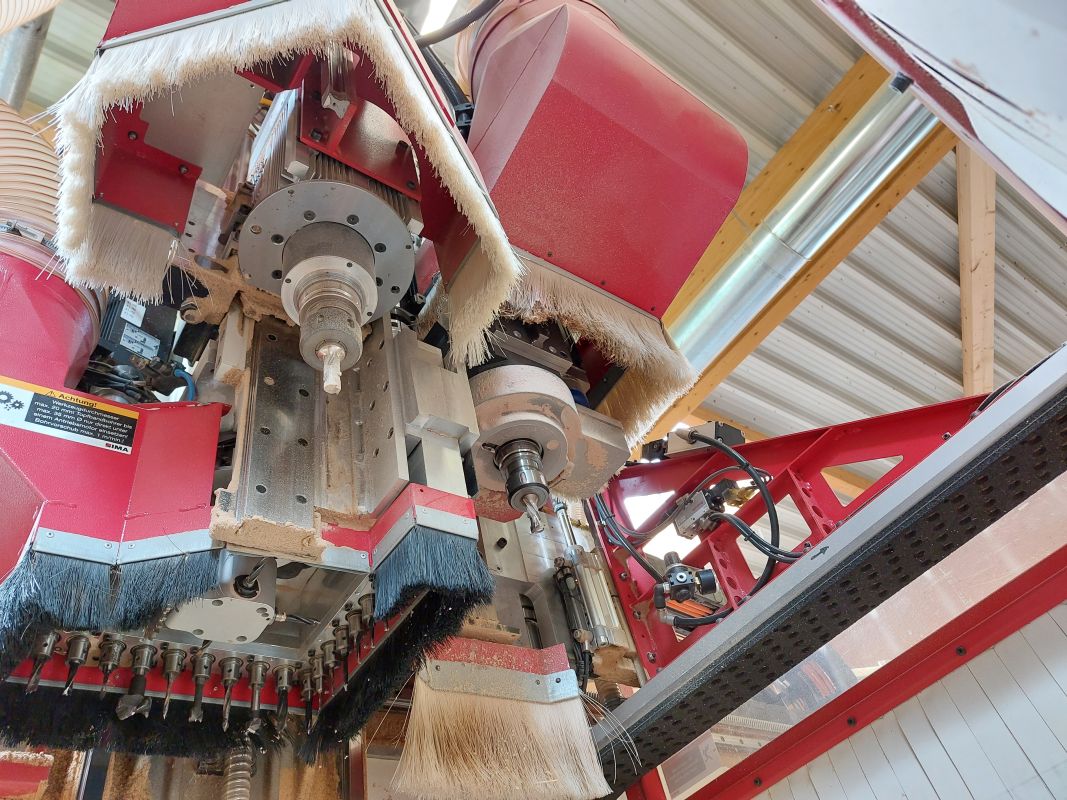

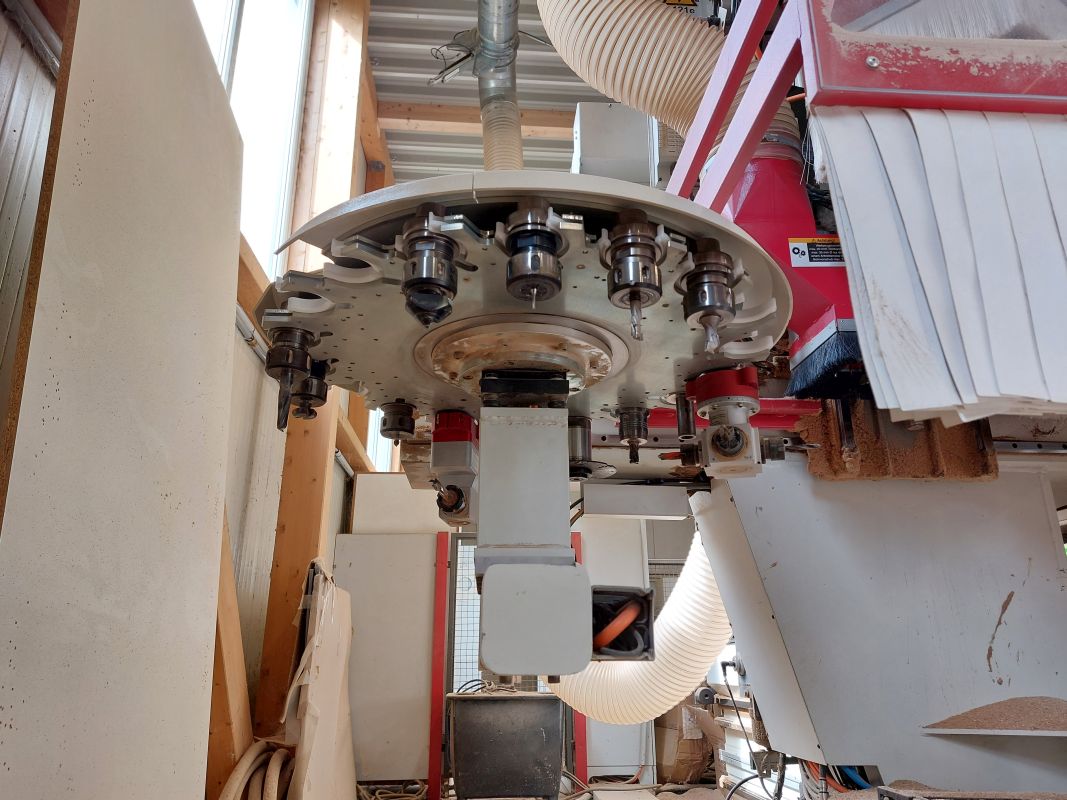

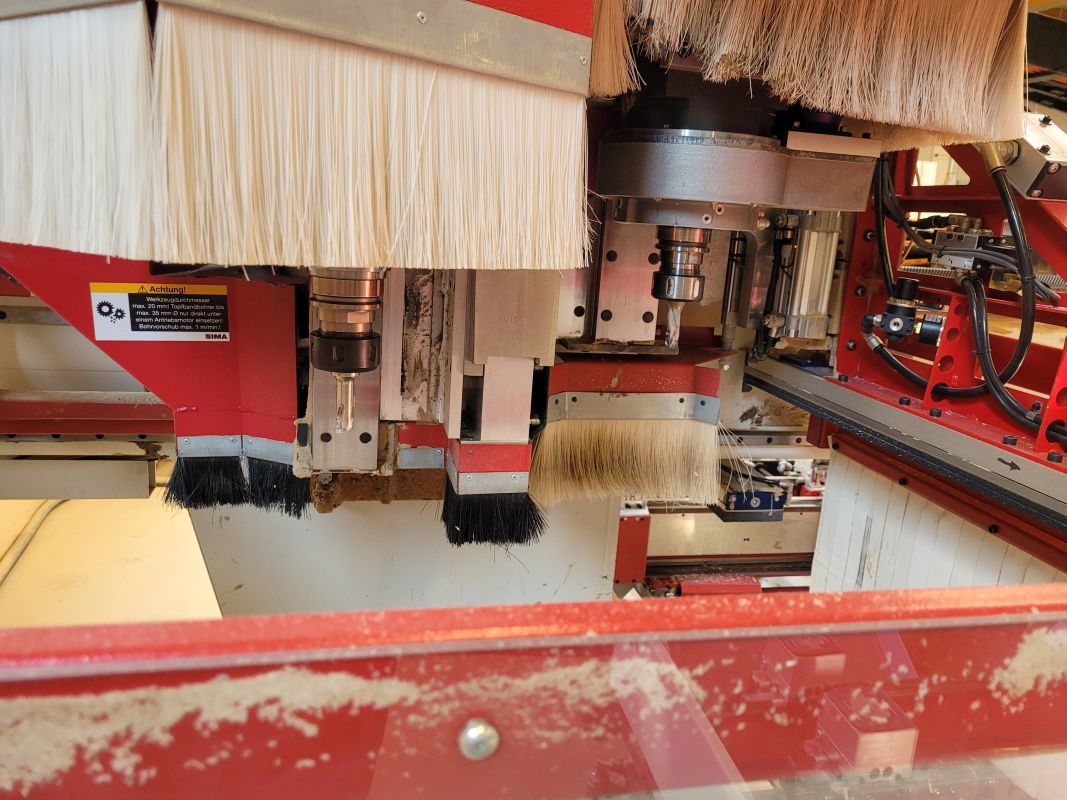

- 4-Achs Frässpindel 7,5 KW 8000-24000 UpM, mit autom. 18-fach Rotationswechsler
- 3-Achs Frässpindel 4 Kw. 7500-12000 UpM, mit manuellem Werkzeugwechsel
- HSK 63F
- volautomatischer Rüsttisch
- Sicherheitstrittmatten

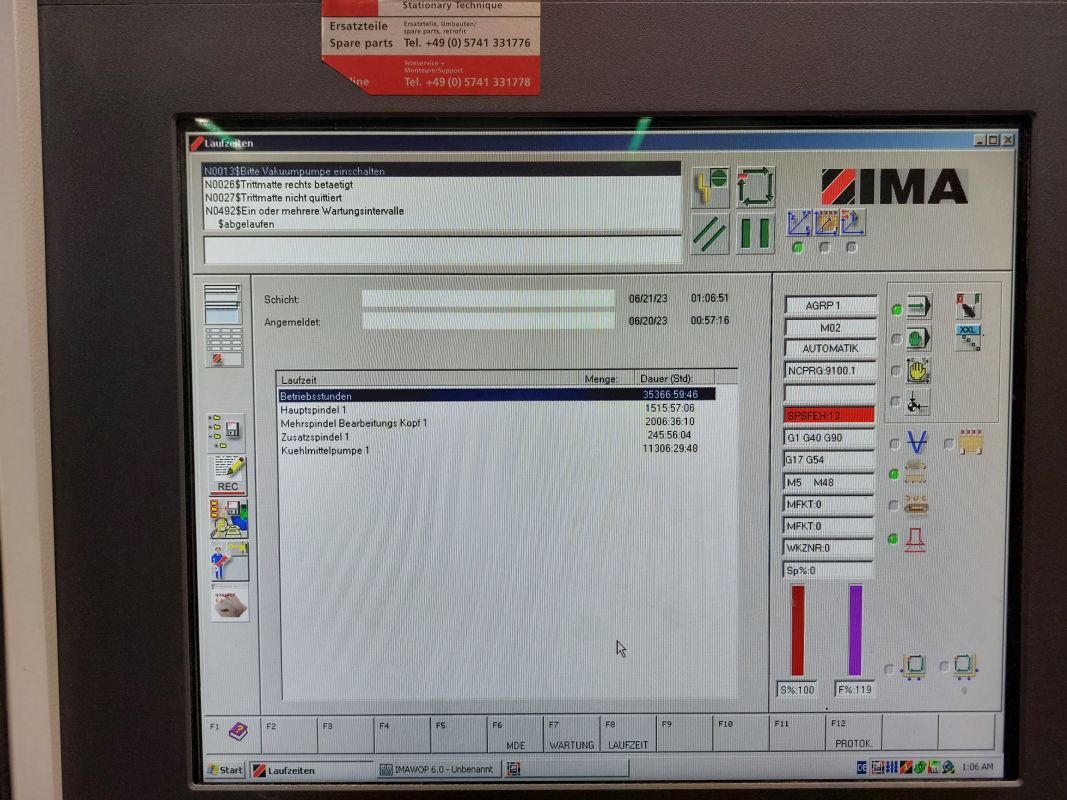

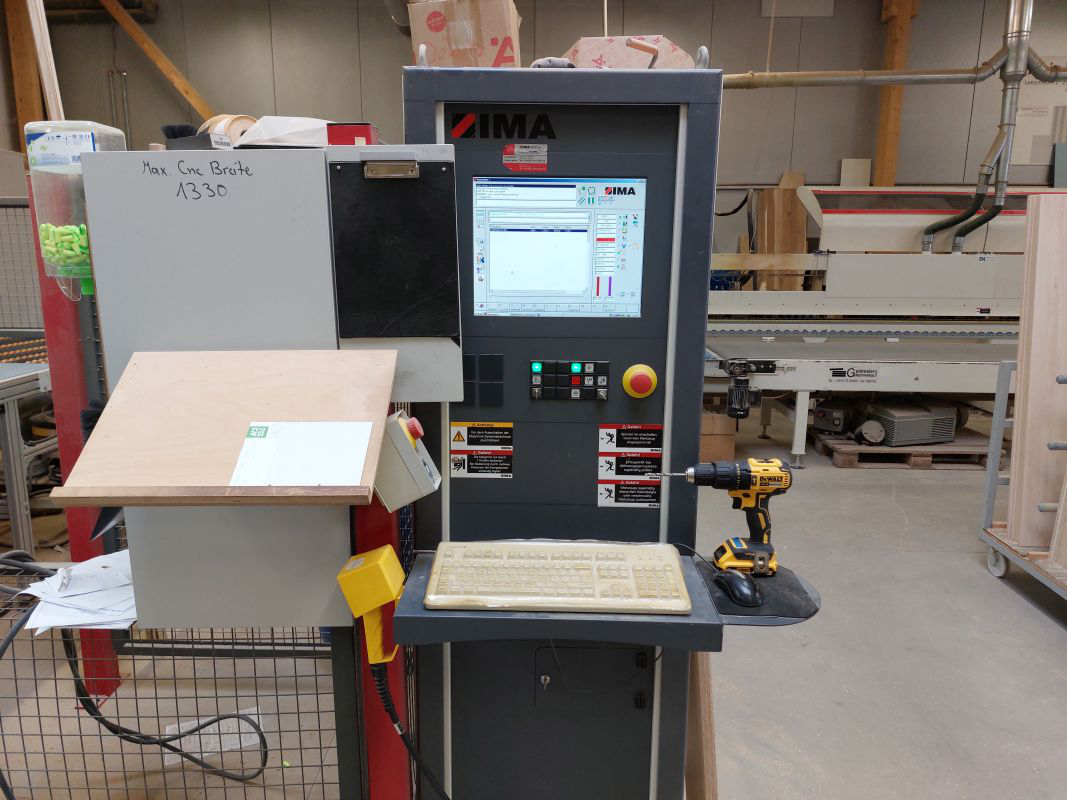

- IMAWOP 6.0

Technische Daten:
- Bearbeitungsbereich X= 3000 mm
- Bearbeitungsbereich Y= 1200 mm

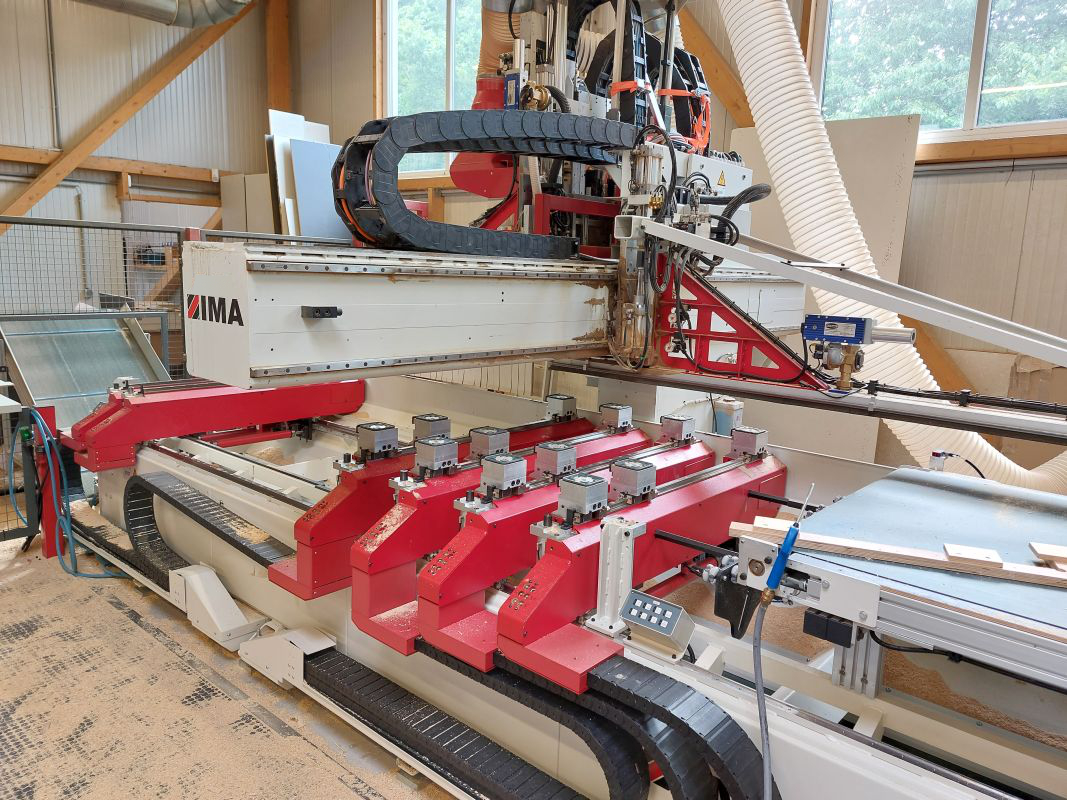

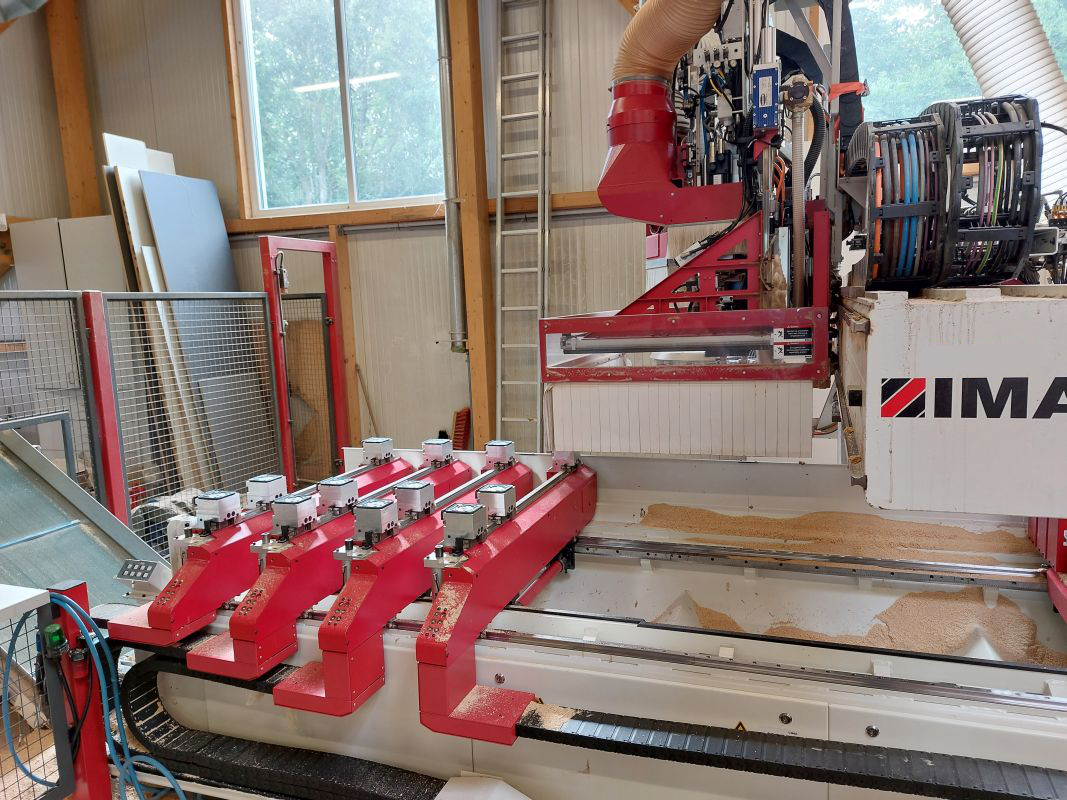

- 6 stufenlos in X- Richtung verstellbare Auflagearme mit je einem vorderen Anschlag
- 18 Vakuumsauger 100mm x 100mm x 50mm
- max. Aufspannhöhe ab Oberkante Saugplatte 100 mm
- Werkstückdicke 14-38 mm
- Arbeitshöhe ca. 1000 mm
- Arbeitsbereich ohne Pendelbearbeitung 2 x 1400 mm
- mit Pendelbearbeitung 2 x 900 mm
- Freiplatz mittig  200 mm
- max. Werkzeuggewicht 6 Kg
- max Werkzeugdurchmesser 100 mm bei Vollbelegung
- max. Werkzeugdurchmesser 150 mm bei freien Nebenplätzen oder Verschachtelung

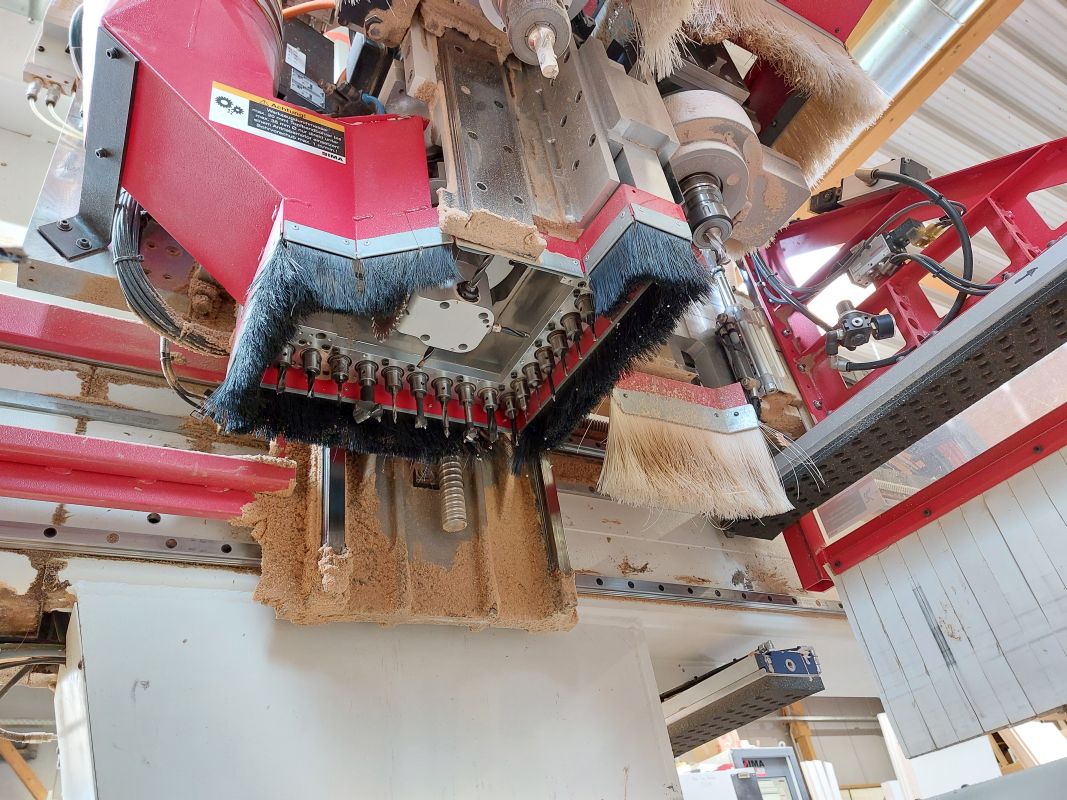

- Bohraggregat mit 21 einzeln ansteuerbaren Spindeln vertikal
- 1 Adapteraggregat Säge, 90 Grad fest
- 1 Adapteraggregat Horizontal Bohr- und Fräskopf (Kreuzkopf)

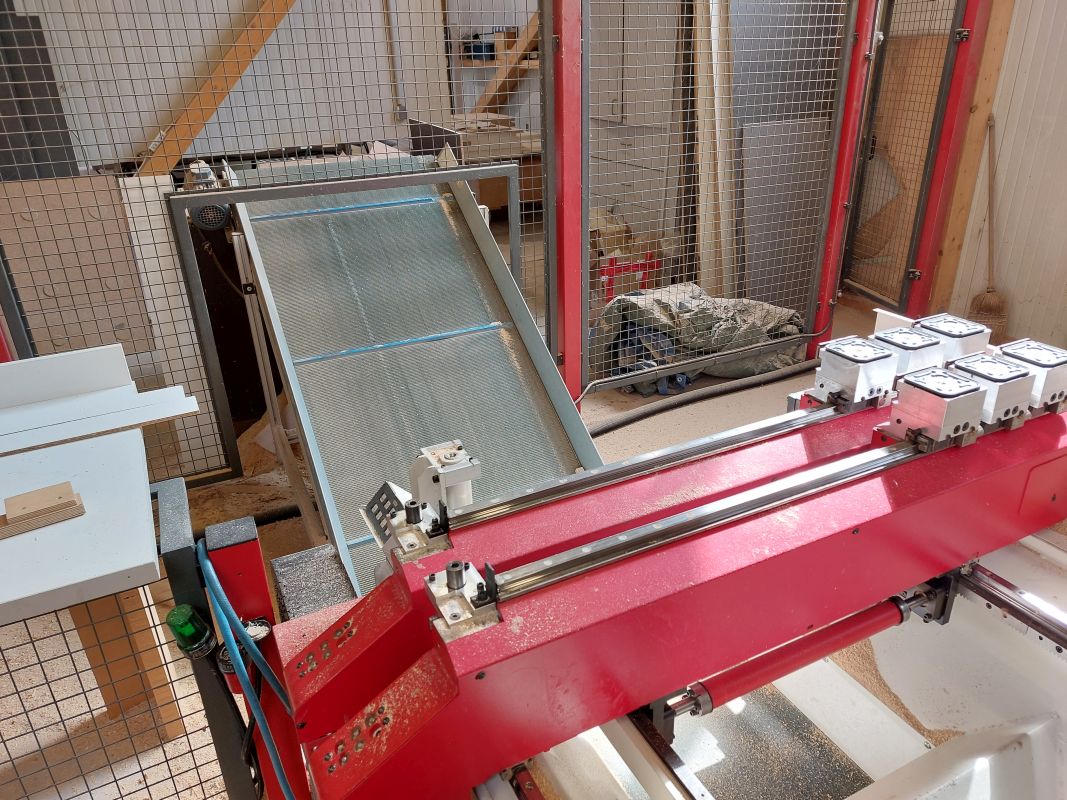

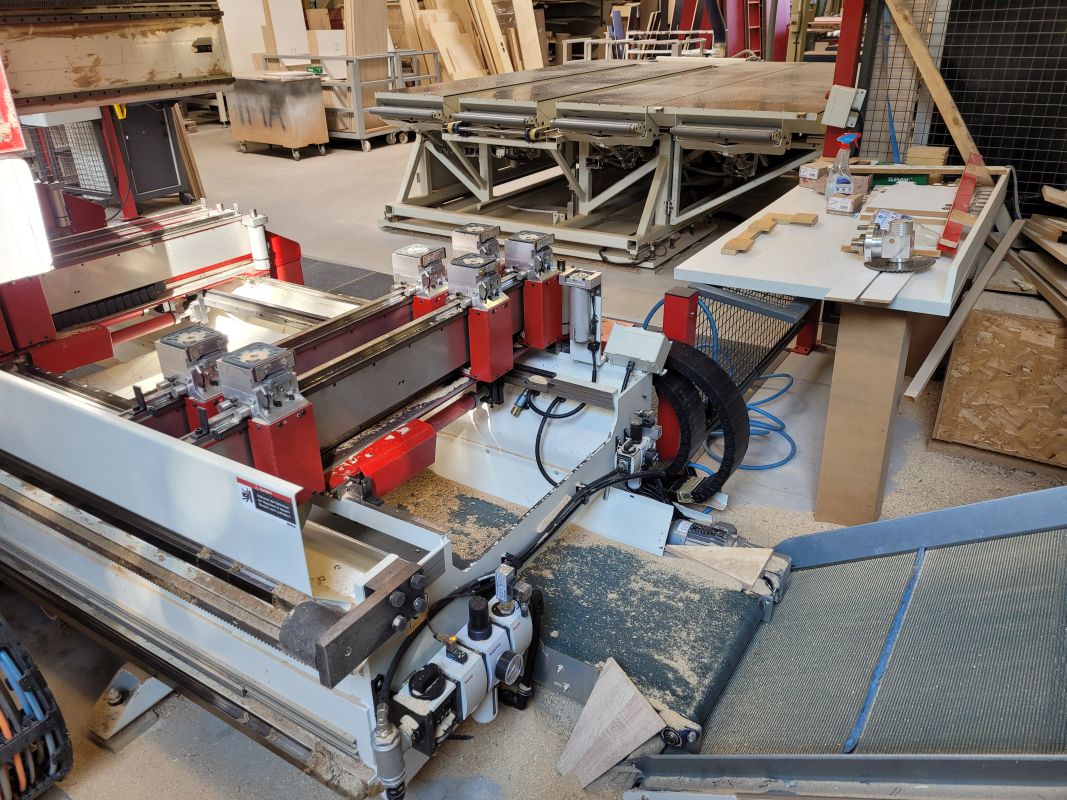

- Automatischer Einschubtisch in X: 2800 mm, in Y: 2800 mm, in Z 34 mm

- 1 Saugtraverse am Ausleger zum automatischen Austransport für die Weiterbearbeitung von Werkstücken und Reststücken.

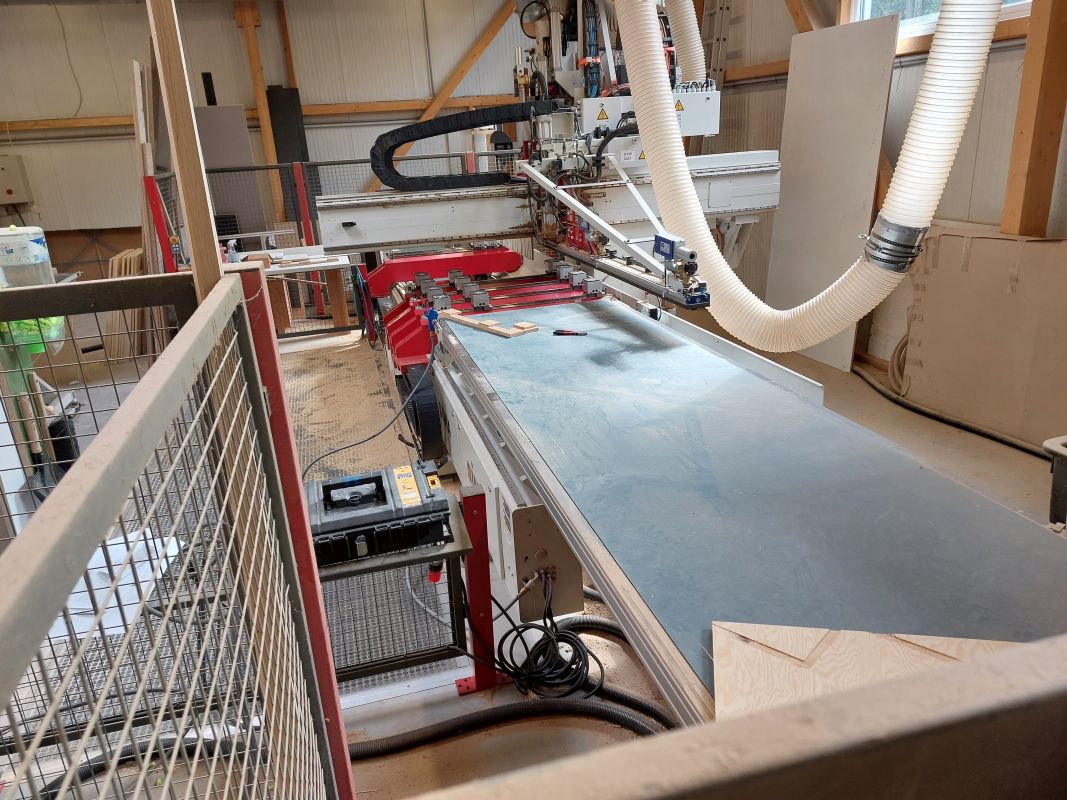

- Angetriebenes Transportband zum Austransport
- Maschinengewicht: 6200 Kg
- Automatische Zentralschmierung
- Vakuumpumpe 100 m³/ h

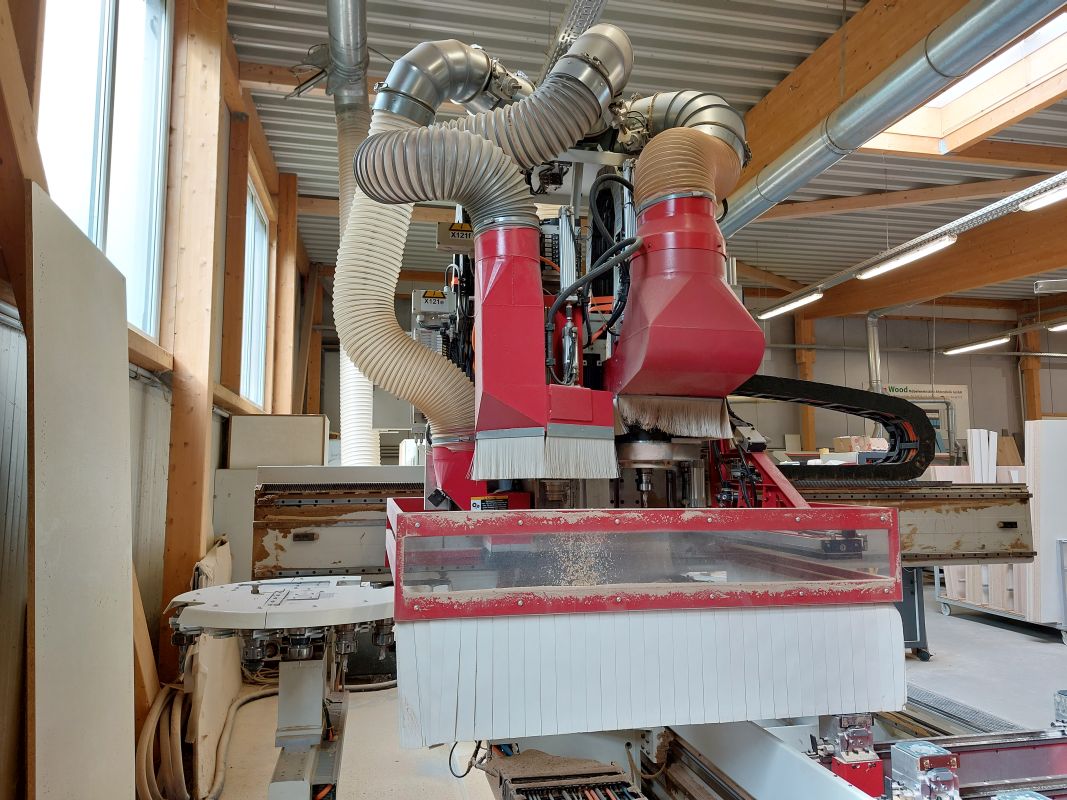

- Absauganschluss D=250 mm, die Einzelabsaugungen sind mit autom. Schiebersteuerungen ausgerüstet.
- Druckluft 7 Bar konstant

Teilabmessungen im automatischen BIMA CUT Modus:
- min. L= 295 mm
- min. B= 115 mm

- max. L= 3000 mm
- max. B= 1200 mm

Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
