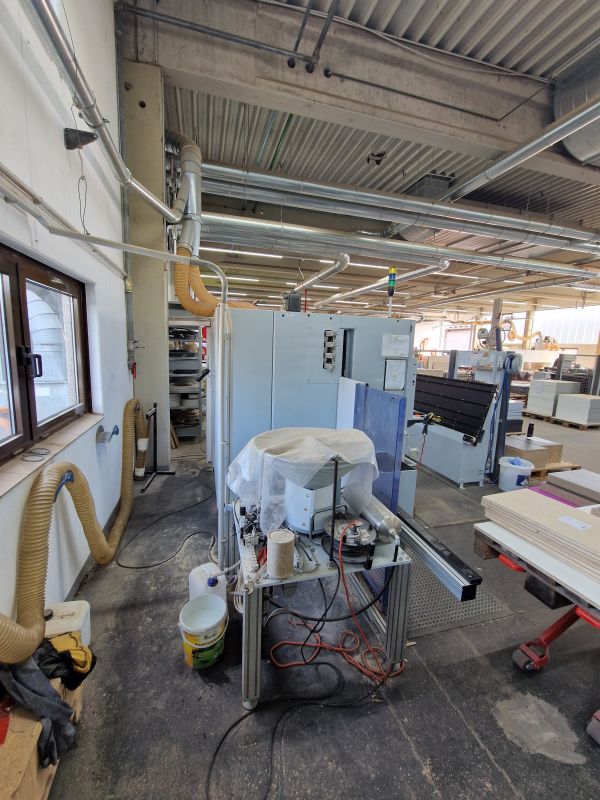

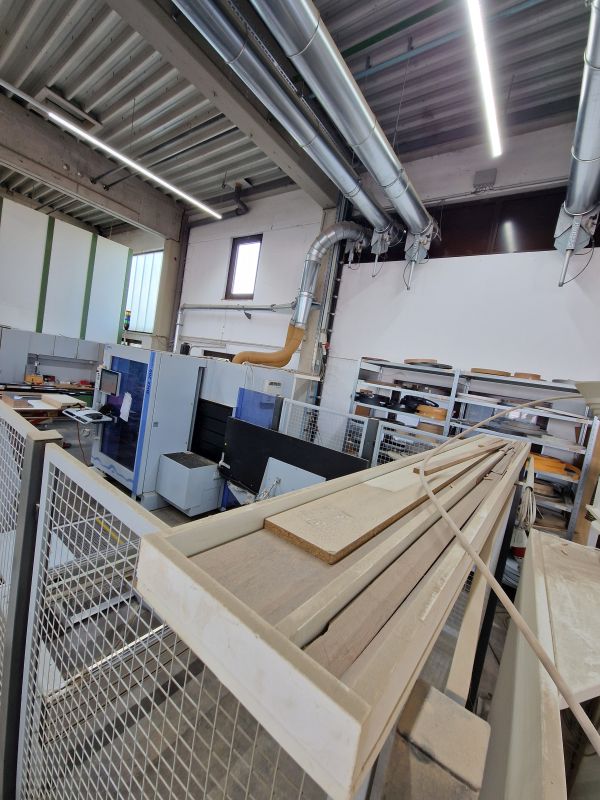

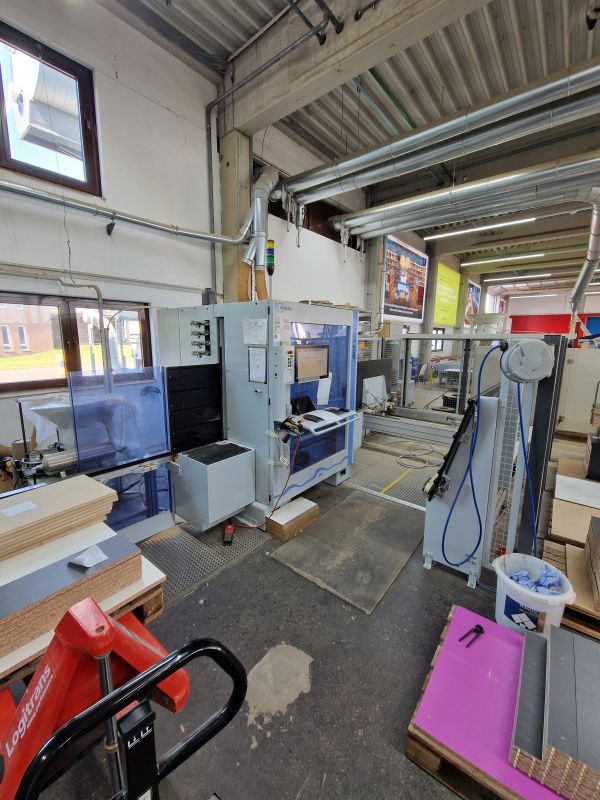

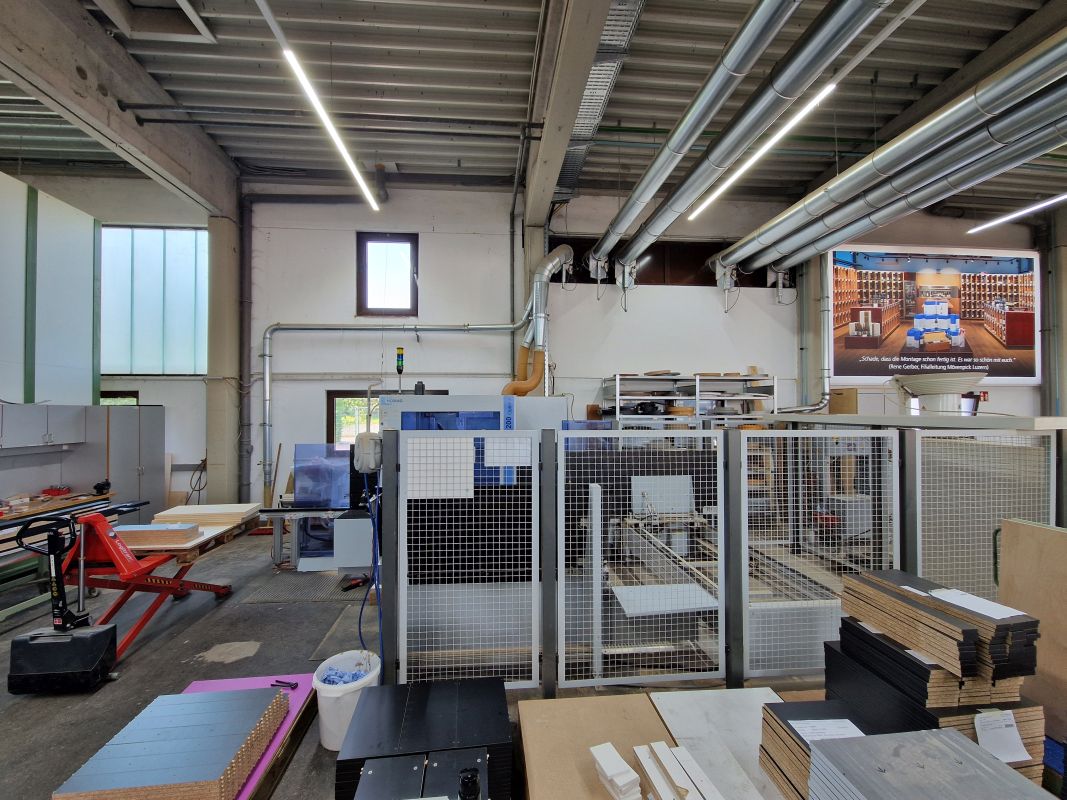

Vertikales CNC-Bearbeitungszentrum

Vertikales CNC-Bearbeitungszentrum
Fabrikat: Homag
Typ: Optimat BHX200/D
Baujahr: 2017


Technische Daten
Geschwindigkeit der Achsen: X/Y = 50 m/min / Z = 15 m/min
Werkstücklänge: 200 - 3.050 mm
Werkstückbreite: 50 - 1250 mm
Werkstückdicke: 8 - 80 mm
Transportgeschwindigkeit: bis zu 25 m/min

Bohrgetriebe V15 High Speed
Vorlegehub Z-Richtung: 60 mm
Bohrtiefe: max. 38 mm
Drehrichtung: rechts/links
Drehzahl: 1.500 - 1.700 1/min, frequenzgeregelt
Antrieb: 2,3 kW

Horizontales Bohrgetriebe mit 6 Spindeln X - Richtung
6 Bohrspindeln: Raster 32 mm, je 3 in X - Richtung
Bohrtiefe: max. 38 mm
Bohrhöhe Z - Richtung:  32 mm von Werkstückoberkante
Drehrichtung: rechts/links
Drehzahl: 1.500 - 1.700 1/min, frequenzgeregelt
Spindeltyp: einzeln ansteuerbar

Horizontales Bohrgetriebe mit 4 Spindeln Y - Richtung
4 Bohrspindeln: Raster 32 mm, je 2 in Y - Richtung
Bohrtiefe: max. 38 mm
Bohrhöhe Y - Richtung:  32 mm von Werkstückoberkante
Drehrichtung: rechts/links
Drehzahl: 1.500 - 1.700 1/min, frequenzgeregelt
Spindeltyp: einzeln ansteuerbar

Vertikales Beschlagbohrgetriebe, 3 Spindeln
Spindelanzahl: 3
Vorlegehub Z-Richtung: 60 mm
Bohrtiefe: max. 38 mm
Spindelabstand: 45 x 9,5 mm
Werkzeugaufnahme: 10 mm Schaftdurchmesser mit Spannfläche
Werkzeugausstand: max. 50 mm
Werkzeuglänge: max. 70 mm
Drehzahl: max 3.000 1/min
Drehrichtung: rechts/links

Nutsäge Autom. 90 Grad Schwenkbar
Nutsägeaggregat für Bearbeitung in X-Y-Richtung 90° schwenkbar
Schnitttiefe: 30 mm
Zerspannungsquerschnitt: max. 70 mm2
Drehzahl: 1.500 - 7.500 1/min, frequenzgeregelt
WZ-Durchmesser: 125 mm
Sägeblattstärke: max. 5 mm

Dübeleintreibstation (Weißleim)
bestehend aus:
- 2 Dübeleintreibwerkzeuge inkl. Einspritzdüse und Dübelvereinzelung montiert an den Außenseiten des Oberen Bearbeitungssupports
- Leim-Niederdruckpumpe (Doppelmembranpumpe 1:1(6bar)) inkl. Filtereinheit, geräuscharm, kompakt mit niedrigem Energieverbrauch
- 2 Leimflussüberwachungen für die Leimzuführventiele
- 2 Öl-Nebel-Düsen und 2 Reinigungsbürsten zur reinigung der Leimdüsen
- 1 Vorschubeinheit für Leimaggregat
- 1 Schwingförderer für Standartdübel 8 x 35 mm oder 8 x 40 mm
- 1 Füllmengenüberwachung für den Schwingförderer

Hinweis: Dübellängen von < 35 mm werden aufgrund geringer Auszugskraft nicht empfohlen.

Plausibilitätskontrolle (X/Y) für Vertikale Bearbeitungszentren

Werkzeugwechselspindel inkl. Umformer 10 kW (HSK63)
Werkzeugaufnahme: HSK63
Werkzeugeinzug: automatisch
Werkzeugdurchmesser: max. 60 mm
Werkzeugausspannlänge: max. 100 mm (175 mm von Werkzeugaufnahme Anlagefläche bis Unterkante Werkzeug)
Werkzeuggewicht: max. 5 kg inkl. Aufnahme
Drehrichtung: rechts/links
Drehzahl: 1.500 - 24.000 1/min, stufenlos programmierbar
Antrieb: frequenzgeregelter Drehstrom
max. Leistung am Werkzeug: bis 8,5 / 10 kW im Dauer-/Aussetzbetrieb (S1/S6-50 %)
Spindelschmierung: Fett dauergeschmiert
Kühlung: Luft
Absaugung: zentral

4-Fach Pick-up-Wechsler seitlich für HSK63
Magazinplätze: 4 Werkzeugplätze
WZ-Aufnahme: für HSK63
Werkzeuggewicht: max. 5 kg Gesamtgewicht inkl. HSK-Aufnahme
WZ-Durchmesser: max. 60 mm
Werzeugausspannlänge: max. 100 mm
Werkzeugwechselzeit: max. 12 - 16 Sek.

1 x Anschlagszylinder zur Werkstückpositionierung

Werkstückspannsystem BHX 200
2 Werkstückspannzangen in X - Richtung über Zahnstangen verfahrbar.

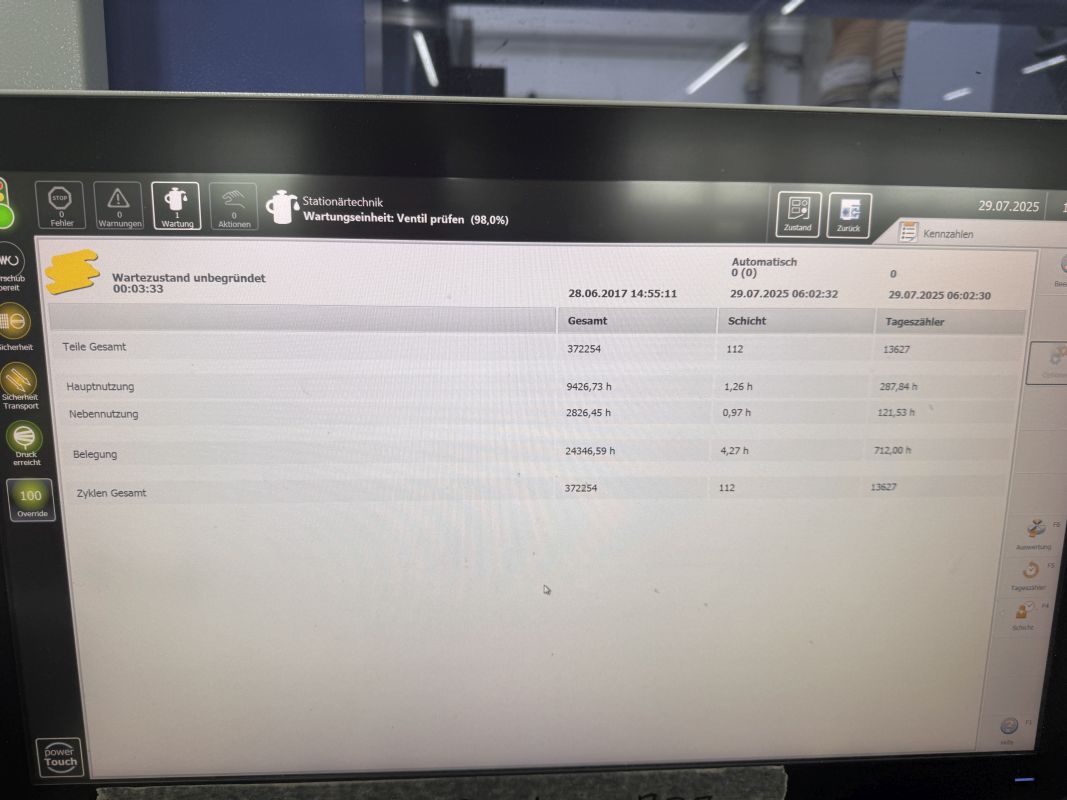

Powercontrol mit Powertouch

Powercontrol Software BHX 050-200

Woodwop



Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
