einseitige Kantenanleimmaschine

einseitige Kantenanleimmaschine
Fabrikat: IMA
Typ: Novimat Systems/I/R75/1000
Baujahr: 2005


Technische Daten

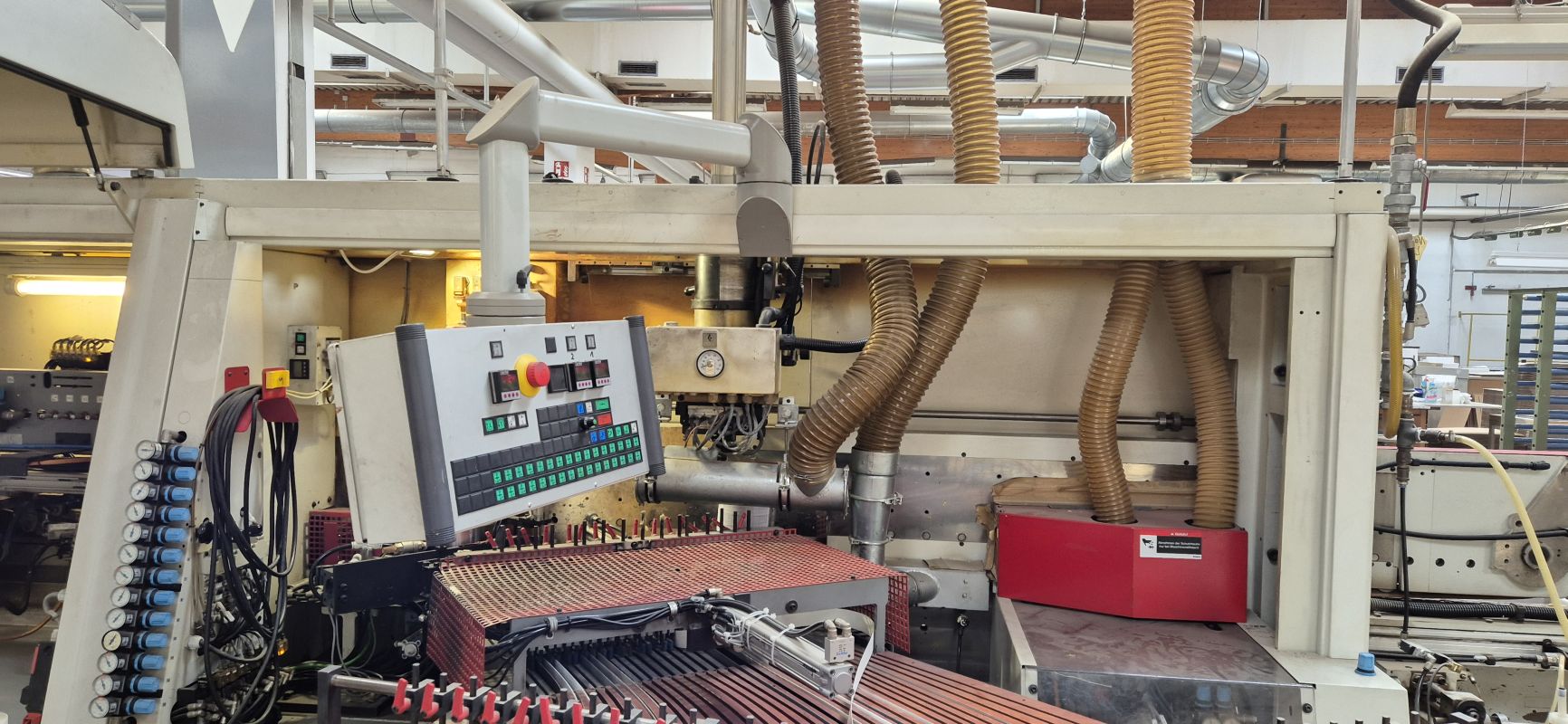

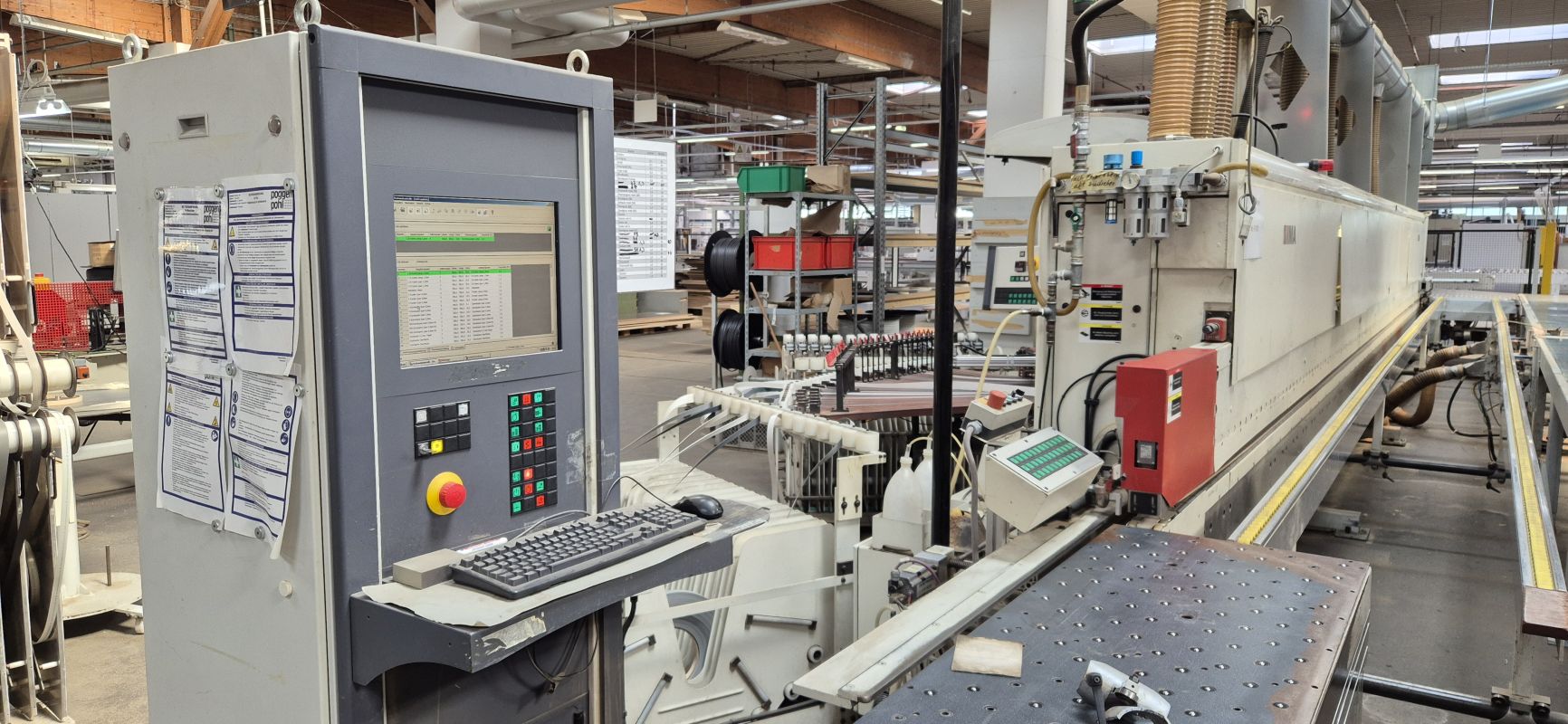

PC Steuerung
- ICOS OPEN Steuerungssytem

Vorschub 5-25 m/min frequenzgeregelt

Anschlaglineal mit elektronischer Positioniersteuerung

Trennmittelangabe oben und unten

Fügefräsaggregat mit 2 Motore je 4,5 KW, 9.000 U/min. steuerbar.
- Horizontal über Achse verstellbar

Heizstrahler ca. 300 mm lang, 2x1,5 KW

Verleimteil

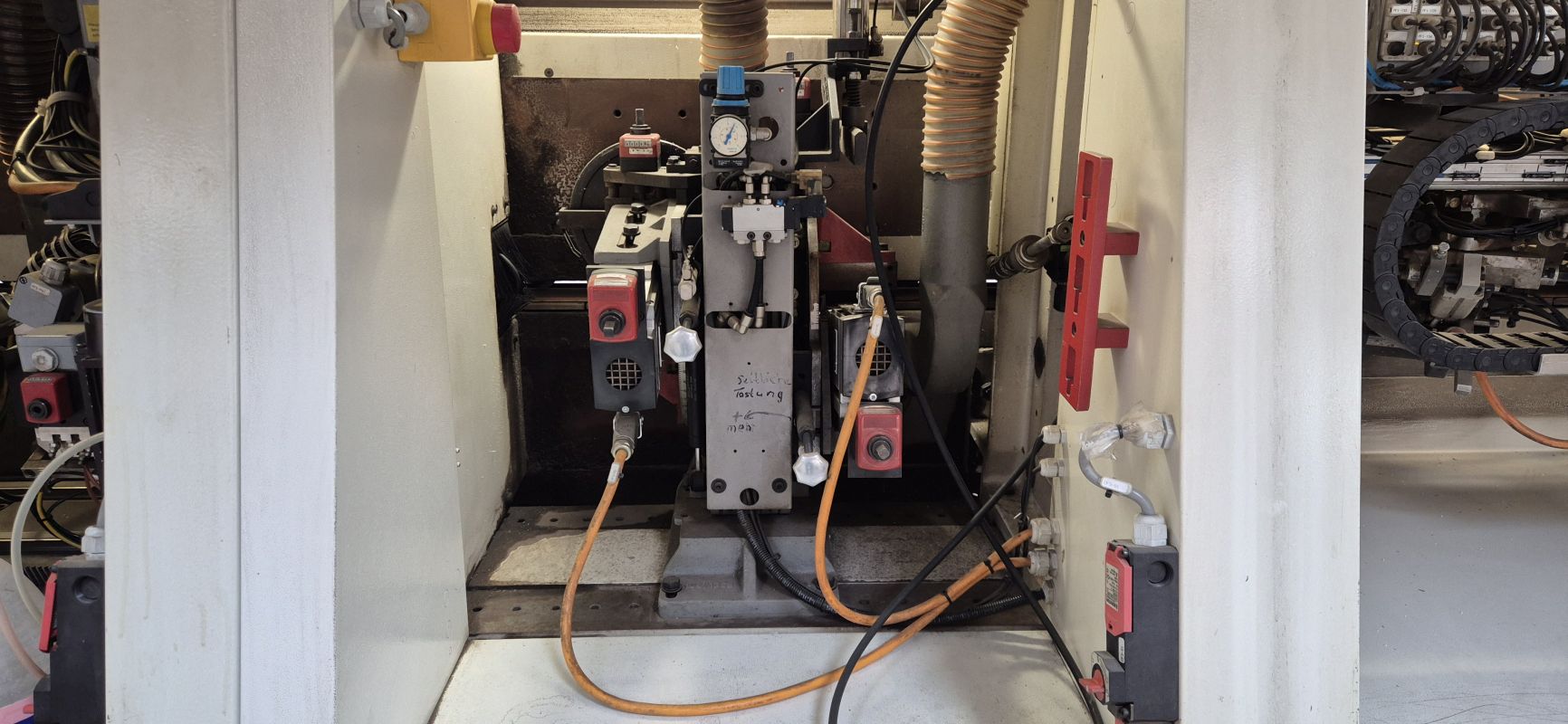

- Leimangabe mit pneumatischem Quick-lock-System.
- Automatisches PU-Abschmelzsystem Quickmelt für 2kg  Dosengebinde

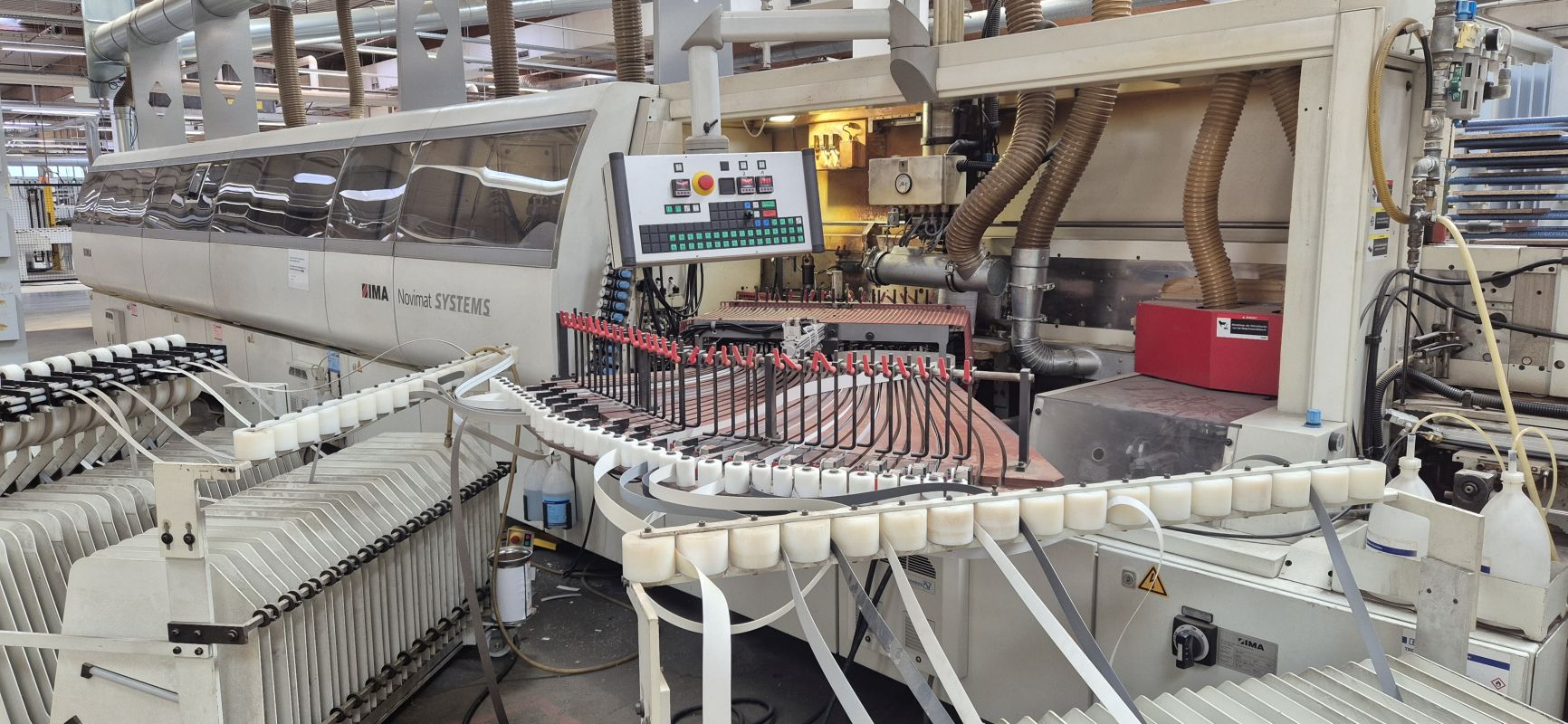

- 32-fach Kantenmagazin ( 8 Spuren bis 3 mm / 24 Spuren bis 1,3 mm)

Vertikale Rollenaufnahme für 32 Rollen, max. Durchmesser 850 mm

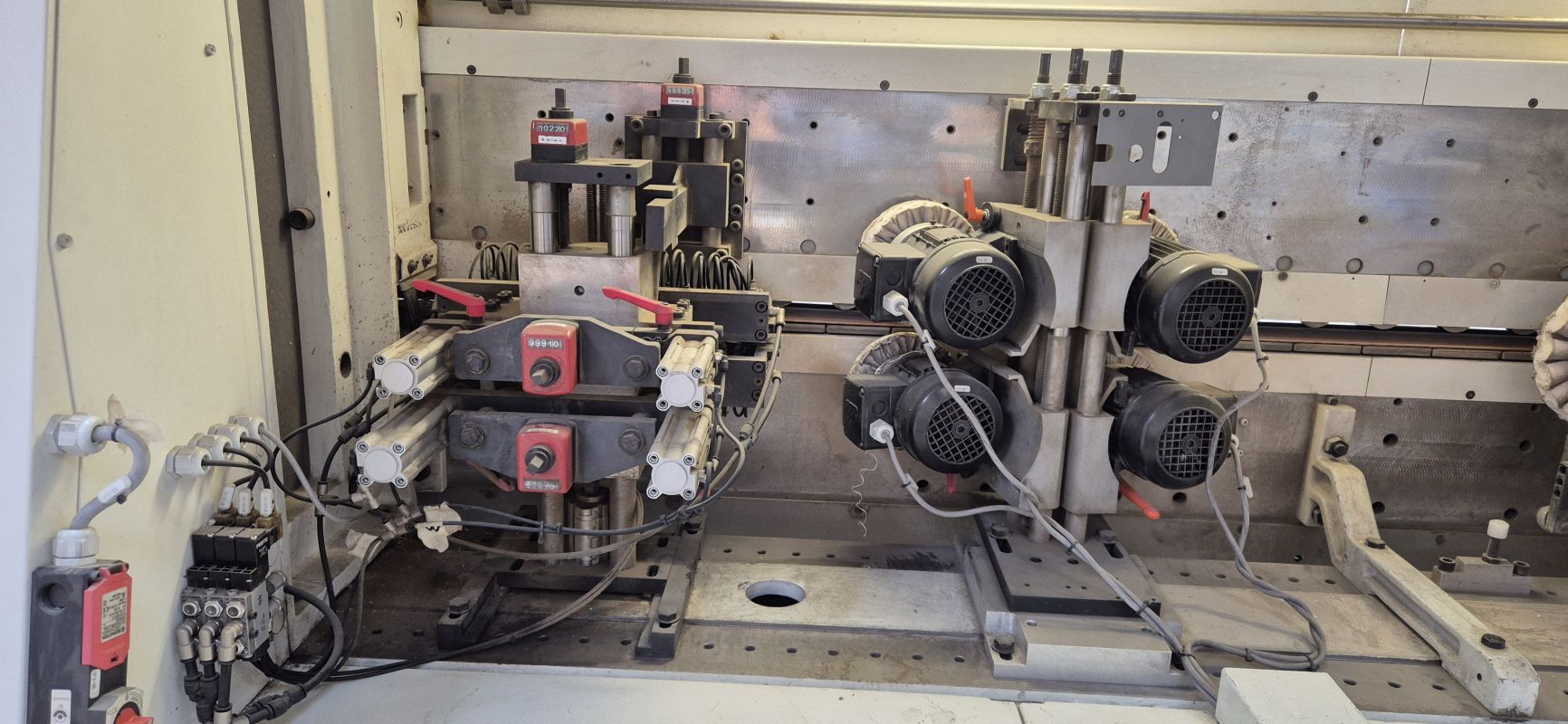

Kappaggregat am Oberdruck mit 2 Motore je 200 W, 400 V, 12000 U/min.
- Horizontale pneumatische Schwenkung 0-25°
- Mit steuerbarer Seitentastung, auf 3 Kantenstärken

Fräsaggregat mit 2 Motore je 1000 W, 400 V, 200 Hz, 12000 U/min.
- Im Gegenlauf arbeitend.

Mehrfach-Bearbeitungsaggregat 08.348
- Zum Fase- oder Radiusfräsen der oberen und unteren Längskante, sowie zum Kopieren der vorderen und hinteren Werkstückecken.
- Programmgesteuerte Umrüstung für bis zu 4 Profile
- 2 Motore je 660 W, 400 V, 200 Hz, 12000 U/min.

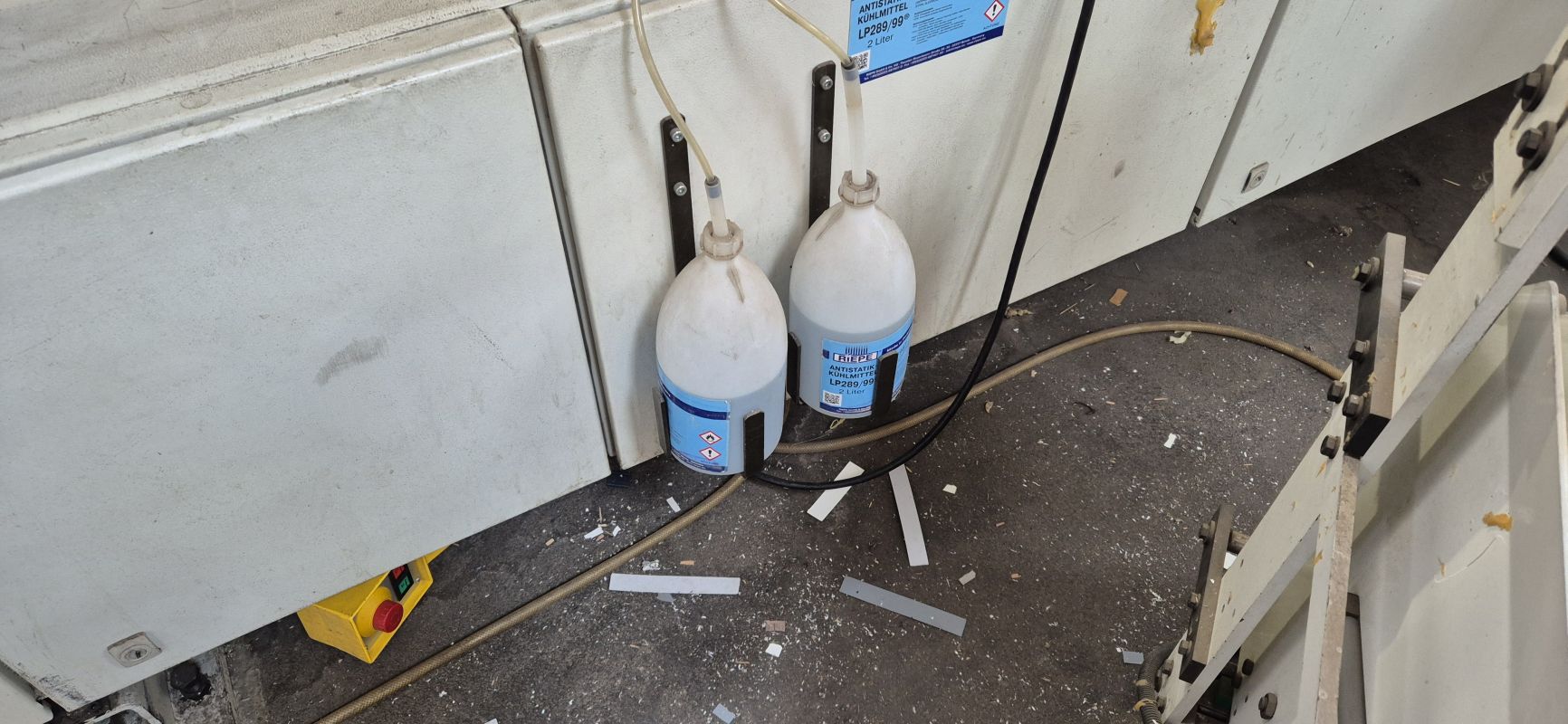

Sprühdüsen oben und unten zum Auftragen von Reinigungsmitteln

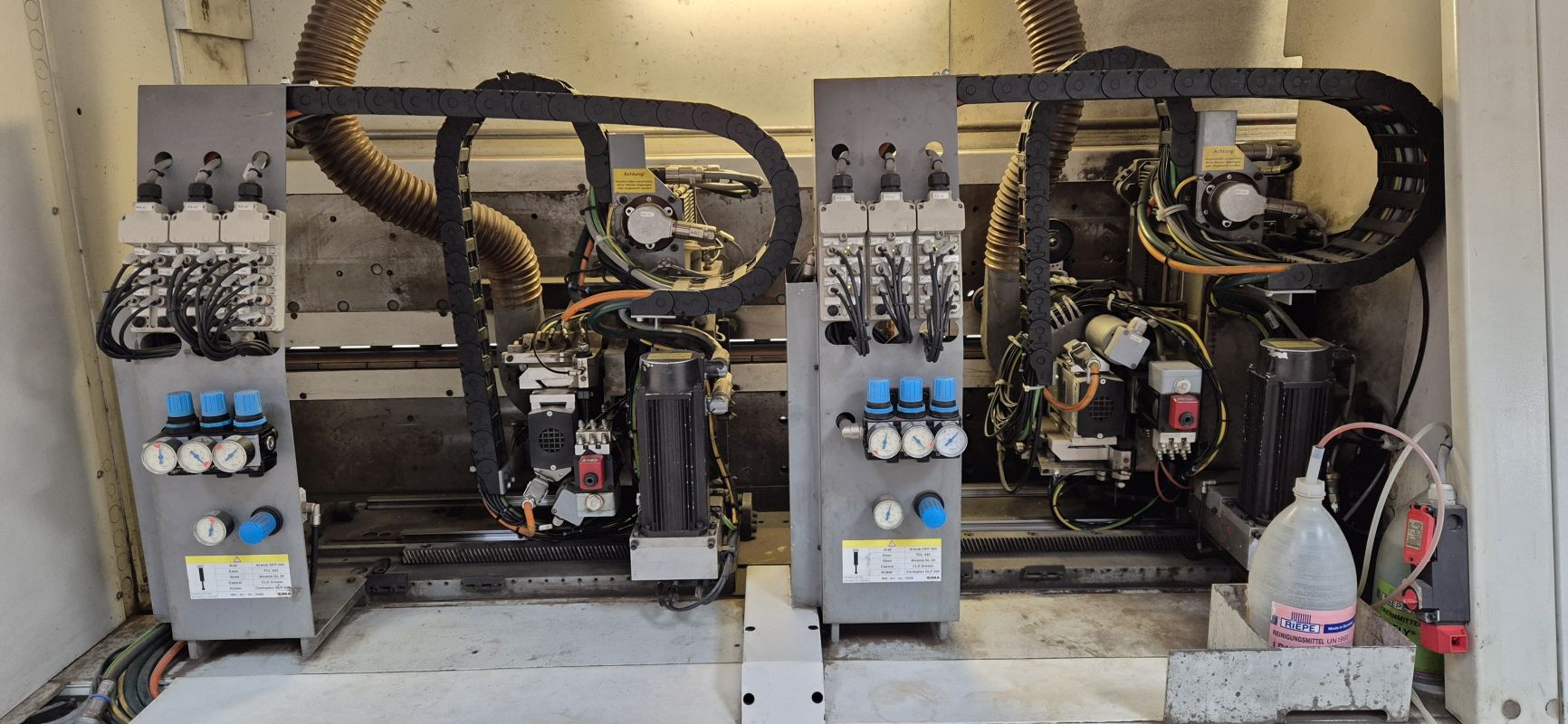

Mehrfach-Profilziehklingenaggregat
- Mit Schrittmotor-Achsen für das horizontale und vertikale Positionieren.
- Für 4 Profile.

Flachziehklingenaggregat
- Mit elektropneumatischer Ausrückvorrichtung

Kopierschwabbelaggregat
- Mit 4 Schwabbelmotore je 250 W
- Schwabbelaggregat mit 2 untere und 2 obere Motore je 180 W, 50 Hz, 1400 U/min.

Glätteaggregat
- Für das Glätten und zur Aufhebung des Weißbruches der gefrästen PVC/ABS Kanten
- Mit einer oberen und unteren Glättzone

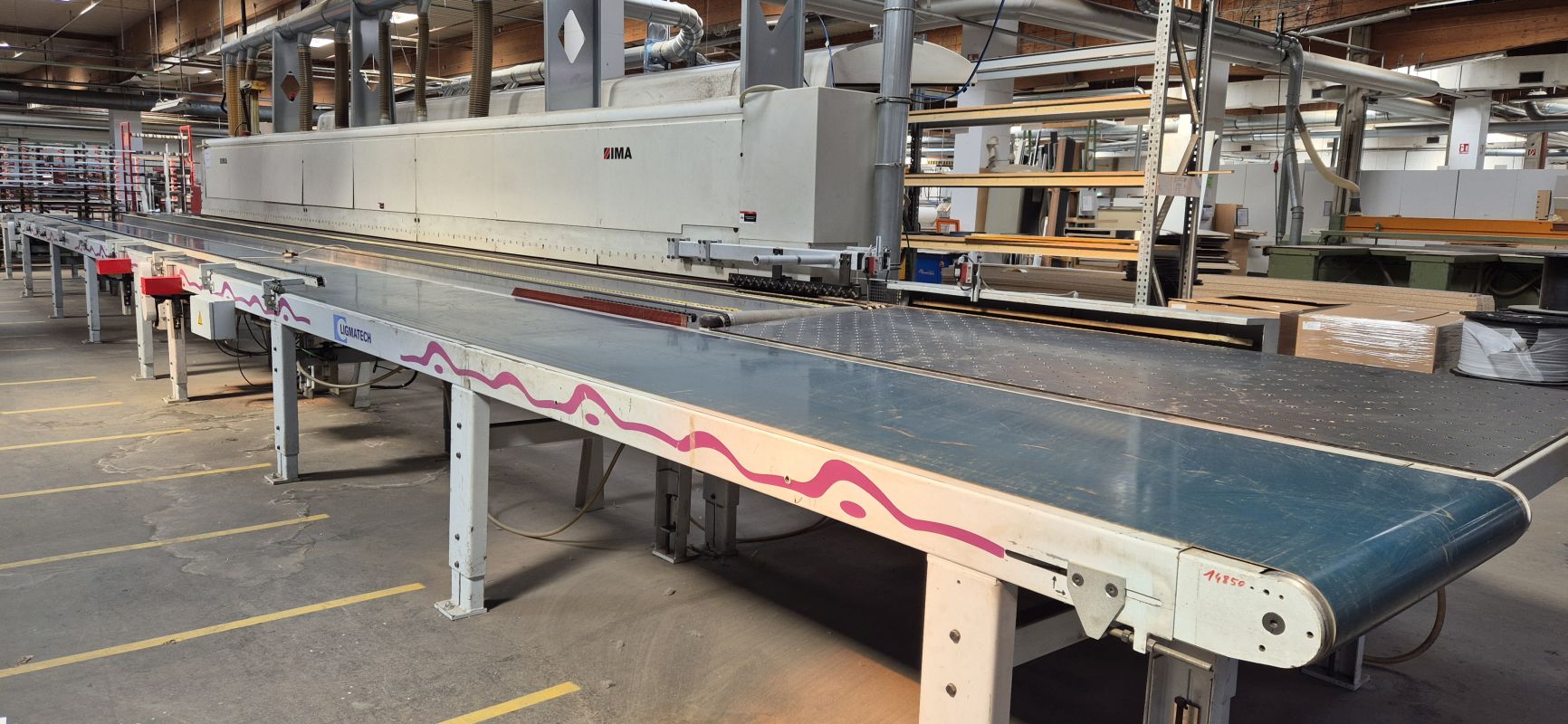

Mit Werkstückrückführung LGIMATECH ZHR 05/L/145

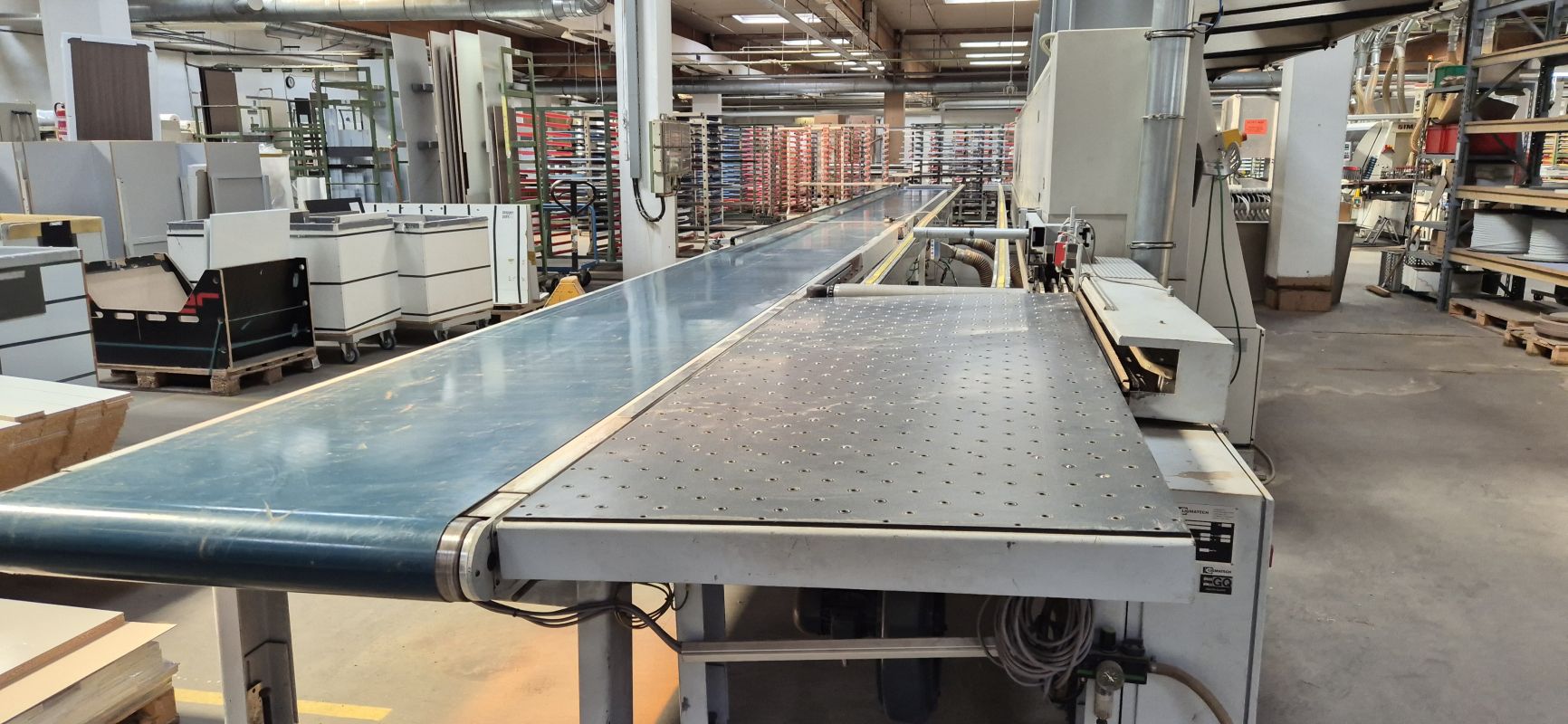

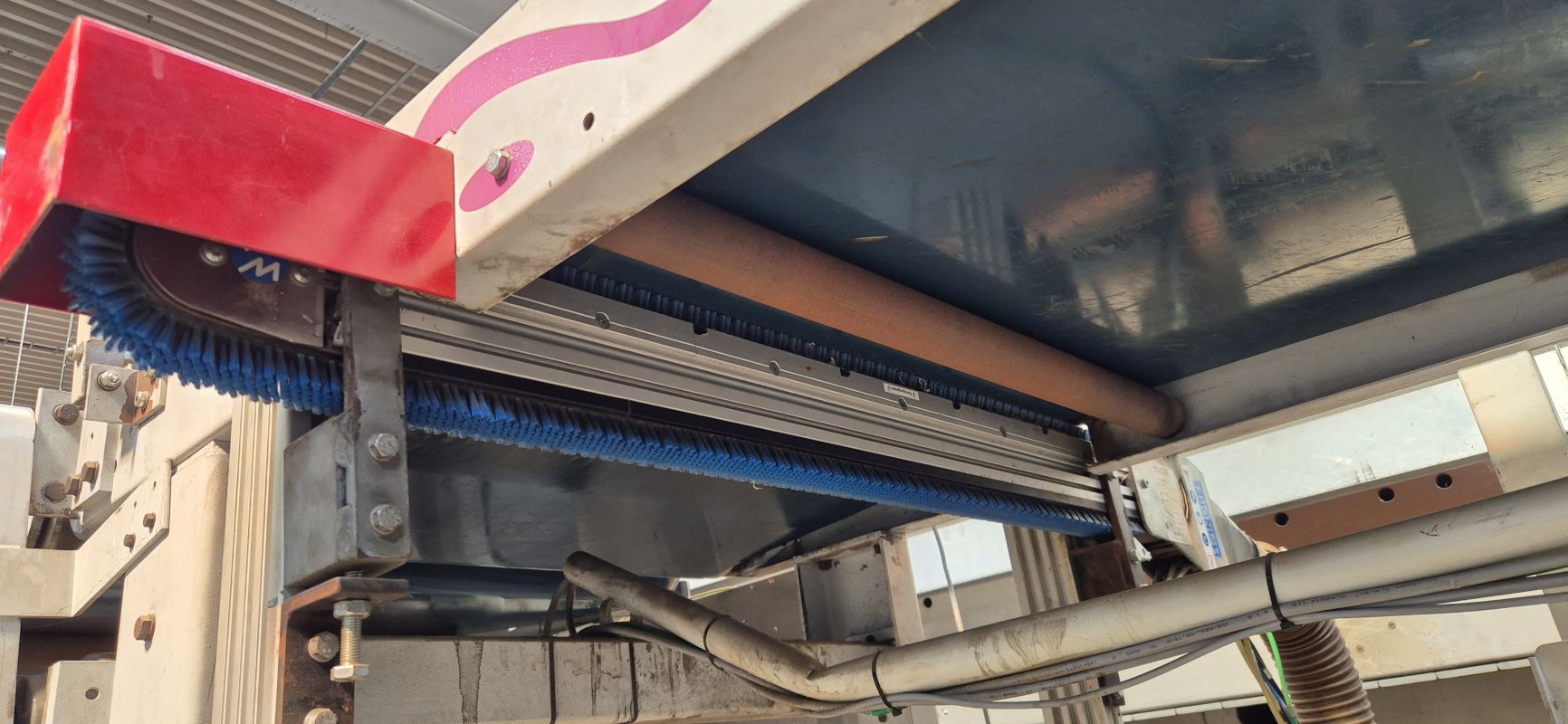

- Luftkissentisch schräg, 2 Rücklaufbänder mit Abbürsteinrichtungen von unten.



Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
