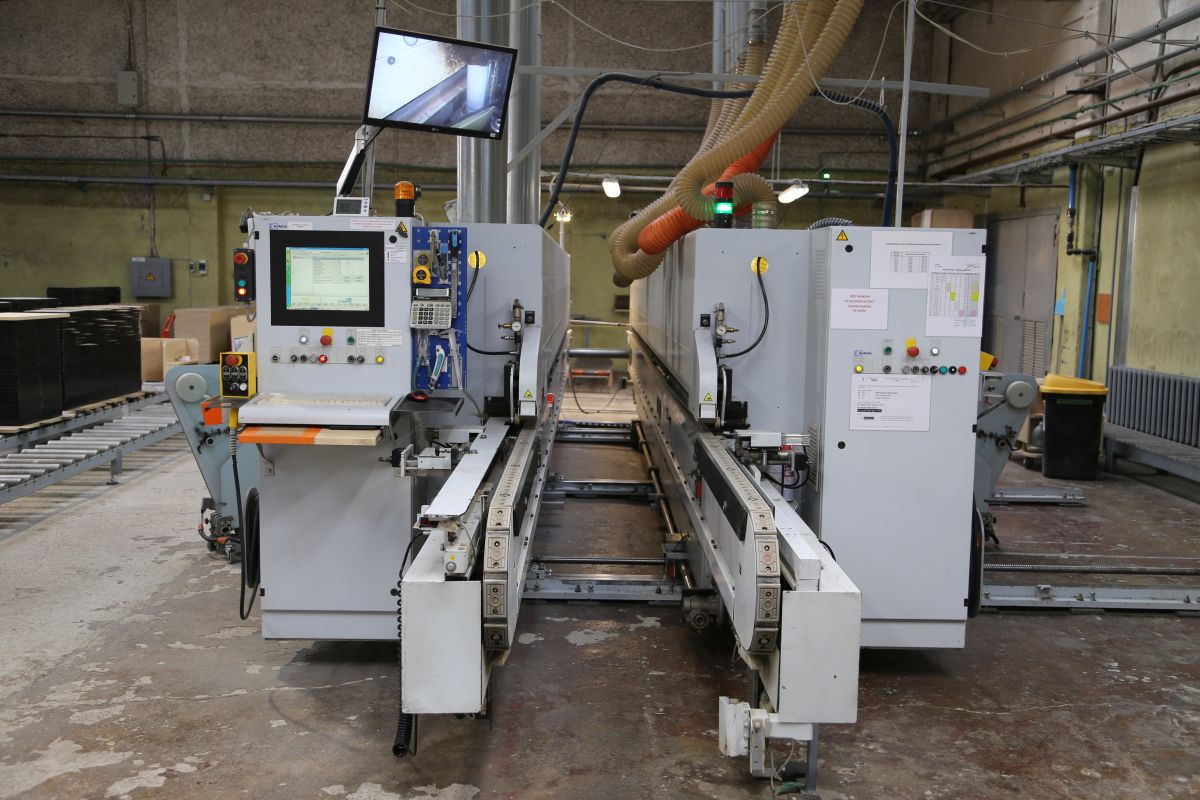

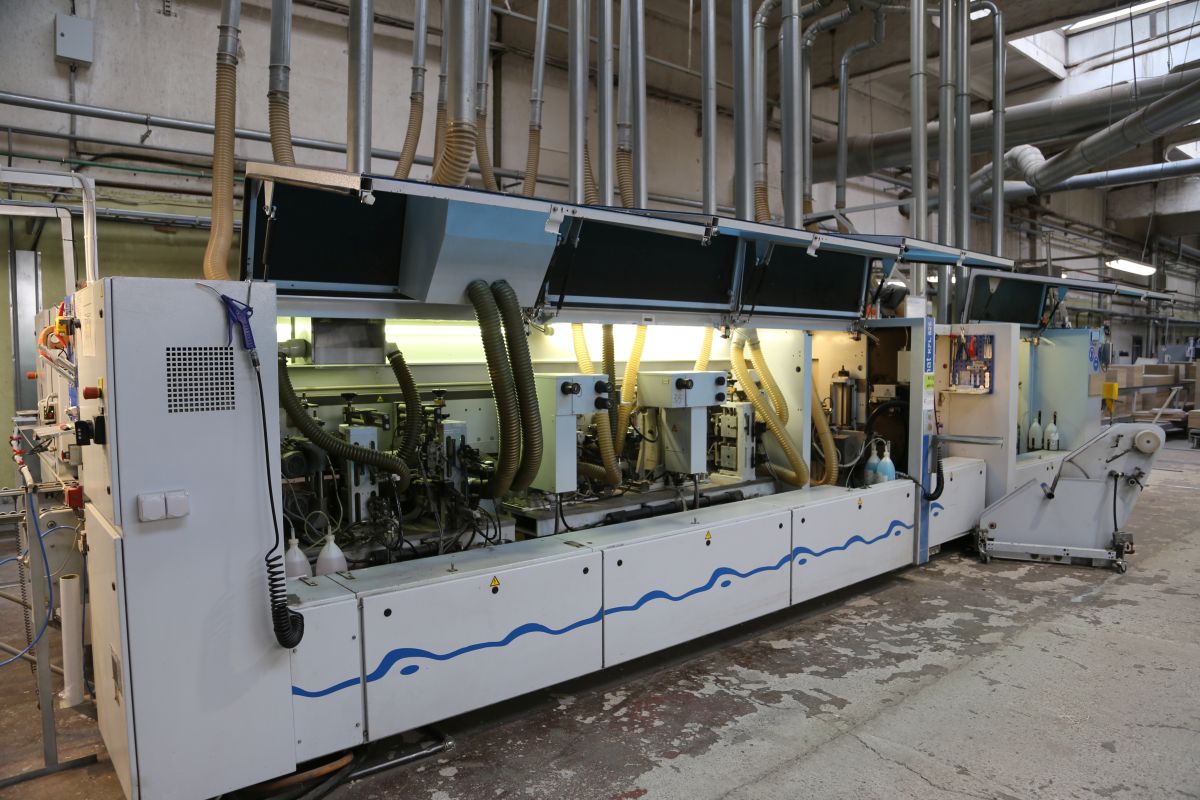

doppelseitige Kantenanleimmaschine

doppelseitige Kantenanleimmaschine
Fabrikat: Homag
Typ: Optimat KFL 526/C
Baujahr: 2006


Technische Daten
Abmessungen der Werkstücke:
- Werkstückdicke: 12 - 40 mm
- Werkstückgröße (L/B): min 250 x 240 mm, max. 2500 x 1200 mm
- Gewicht des Werkstücks: max. 50 kg

Kantenabmessungen:
- Kantenstärke Walzenmaterial: 0,4 - 3 mm
- Kantenquerschnitt Kunststoffkanten: max. 135 mm²
- Kantenquerschnitt Furnier: max. 100 mm²
- Walzendurchmesser: max. 830 mm

Leistungsdaten:
- Vorschub Längsbearbeitung
bis zu max. 35 m/min bei Dünnkante bis 0,6 mm
bis max. 30 m/min für Dickkante bis 3 mm
- Vorschub bei Querbearbeitung
bis max. 30 m/min bei Plattenaufteilung
bis max. 20 m/min bei der Kantenbearbeitung
- Werkstückspalt: min. 500 mm

Zustellung Einzelmaschine eine Ebene manuell
- Werkstückzuführung längs: am Einlaufanschlag
- Werkstückzuführung quer: vor der Kurve

Zwischentransport am Auslauf
- 400 mm lang

Trennmittelsprüheinrichtung oben/unten

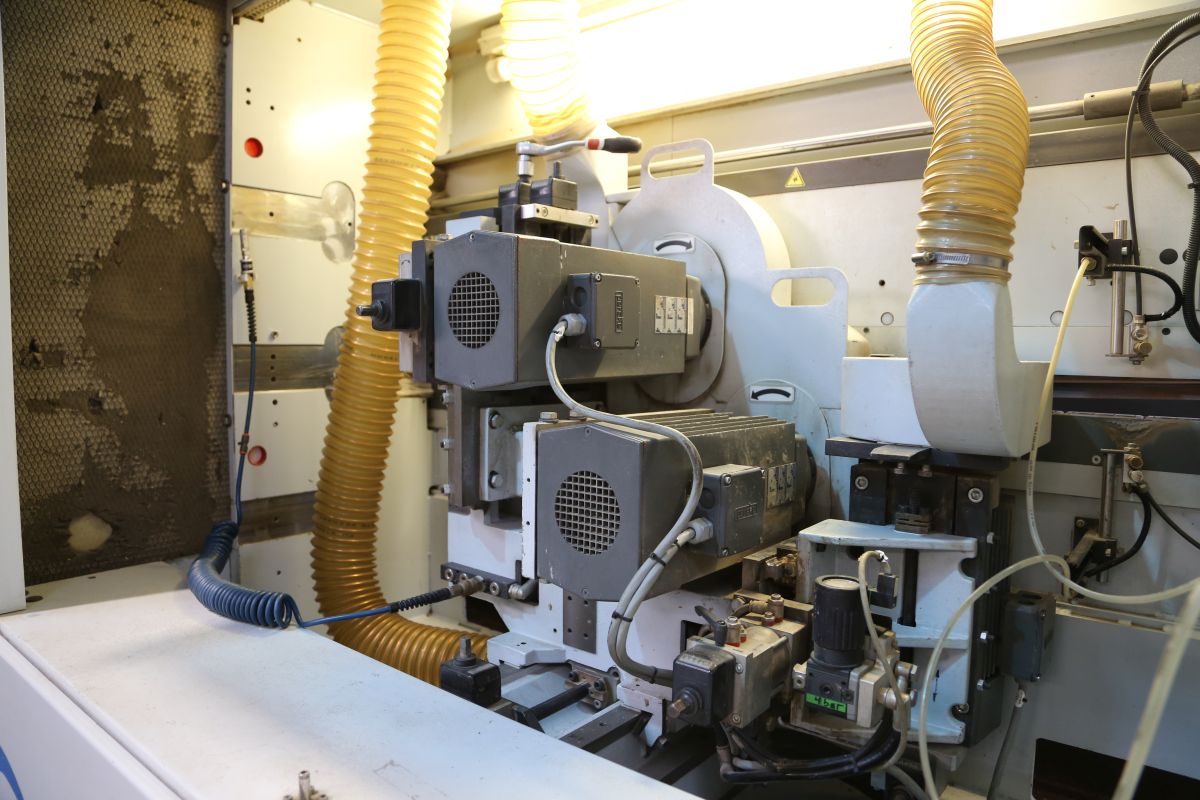

Doppelzerspaner längs/quer 6,6 kW KD11
- 1 Motor 4,6 kW, 100 Hz, 6000 U/min mit elektropneumatischer Steuerung
- Absaughaube I-System für Werkzeugdurchmesser 180 - 200 mm
- 2 Motoren je 6,6 kW, 100 Hz, 6000 U/min
- inkl. Absaughaube I-System für Werkzeugdurchmesser 220 - 250 mm

Verleimaggregat A3 - 2 Rollen

Profilfräsaggregat FF12 oben/unten
- 4 Motoren je 0,4 kW, 200 Hz, 12000 U/min

Profilziehklinge PN20

Finish-Aggregat FA11 oben/unten KFL/C

Stufenlose Anschlagnocken
- Nockenüberstand max. 25 mm
- Nockenabstand 500 mm

Standartfräsaggregat SF20 6,6 kW Nachbearbeitung

Vorfräsaggregat 0,55 kW


Optional gegen Aufpreis:
- PUR Nordson Aufschmelzstation
- Werkzeugsatz
- Absaugrohr



Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
