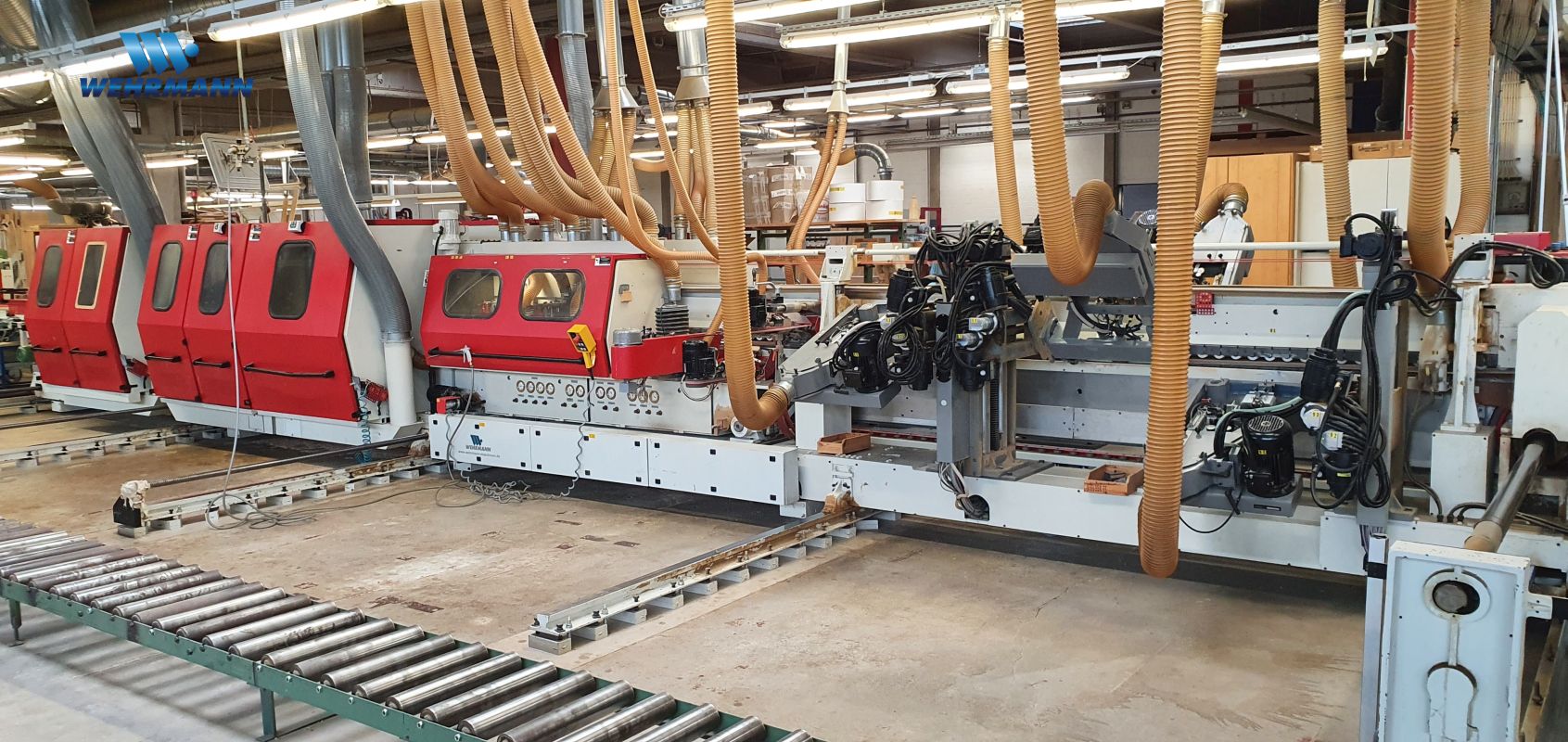

Doppelendprofiler für Massivholzplatten Wehrmann Combima

Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA /
Dieses Video wird bei Aktivierung von Google YouTube nachgeladen.
Es gelten die Datenschutzerklärungen von Google.
Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA / Doppelendprofiler für Massivholzplatten / IMA /
_oxzBcb-5tc
FabrikatWehrmann
TypCombima
ZustandGebraucht
Lagernummer0031126
Baujahr2007
Wehrmann Projekt:
- Sehr solides Maschinenbett einer IMA Combima
- Heesemann Aggregatetechnik
- NC gesteuerte Schleifaggregate
- Beckhoff Steuerung
Fragen zu dieser Maschine?

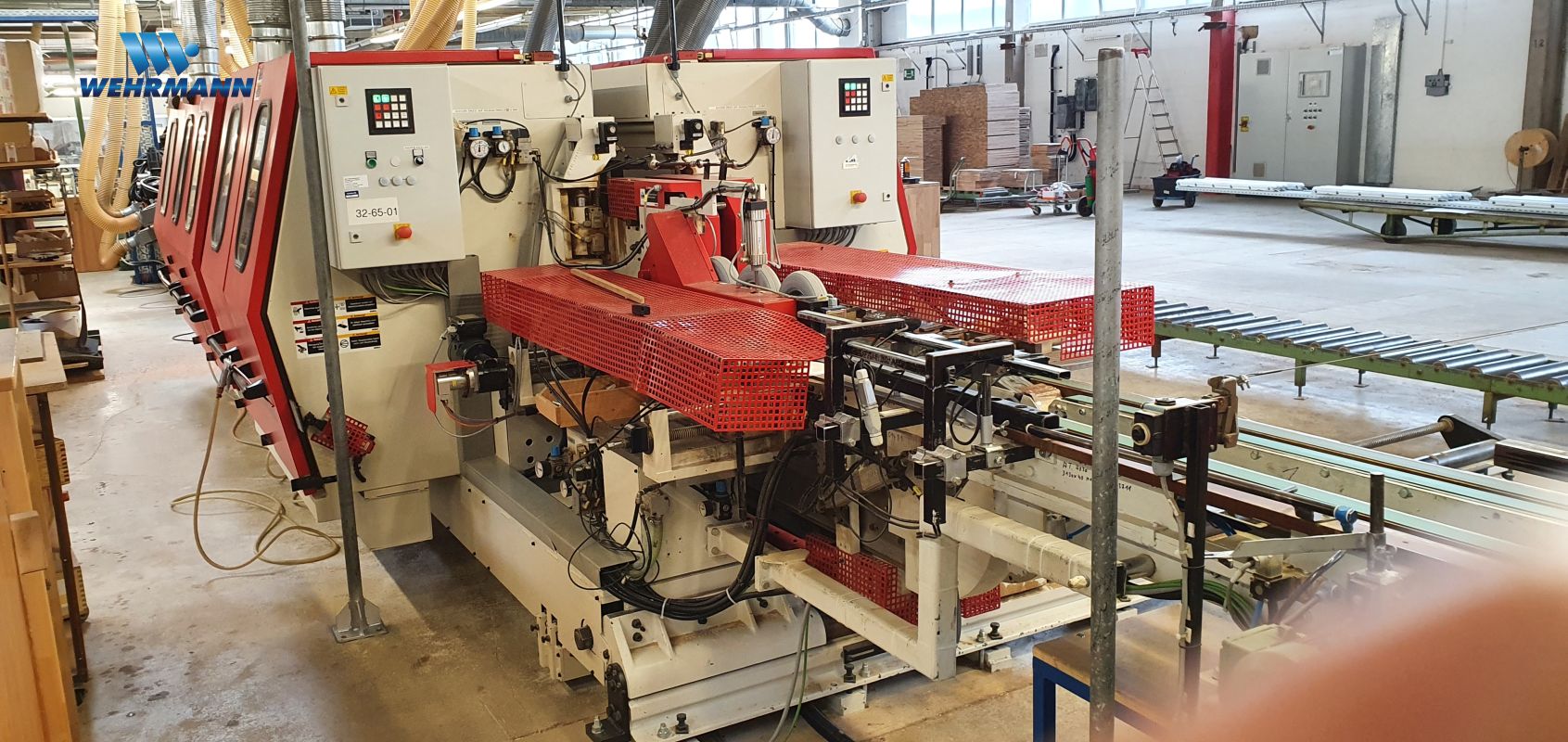

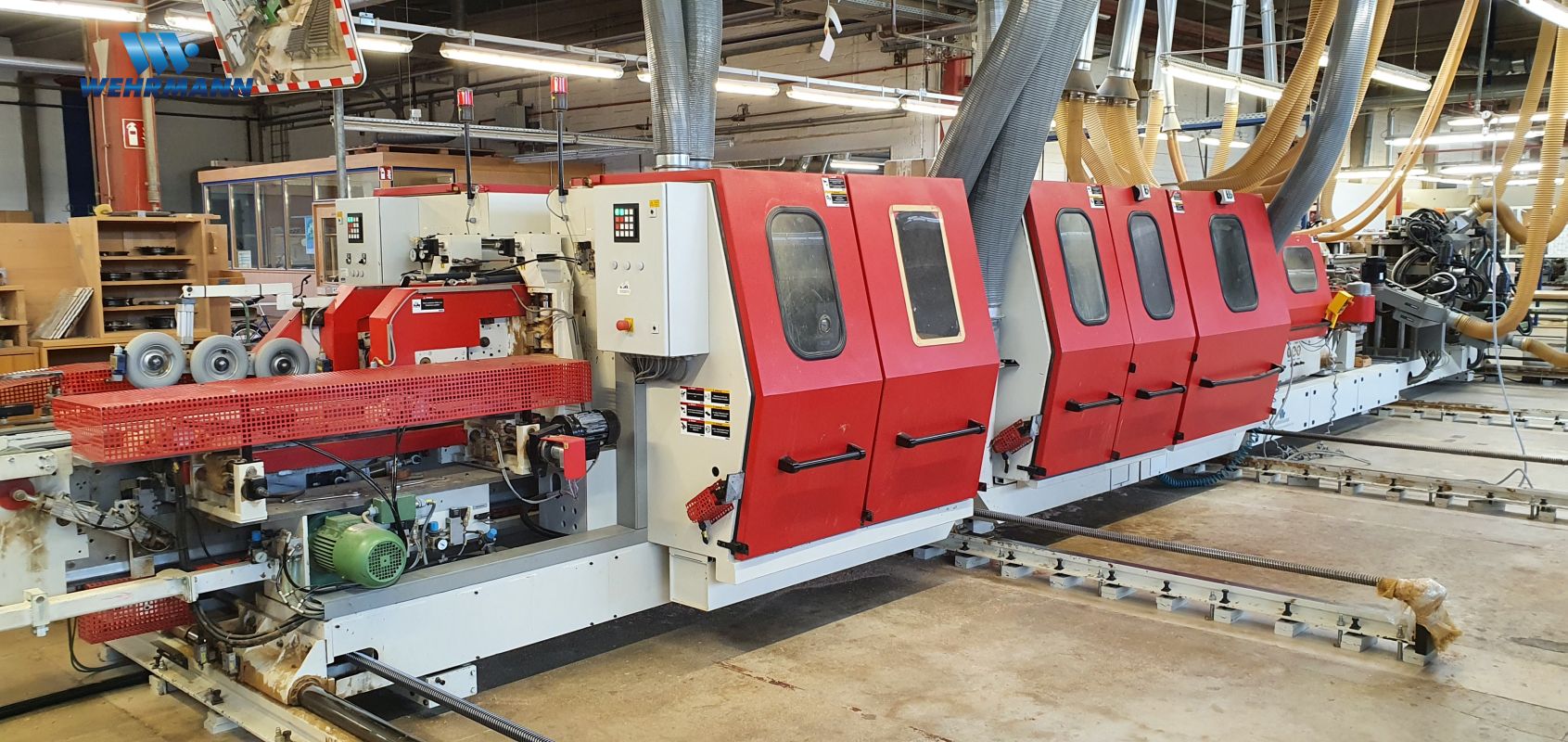

Doppelendprofiler für Massivholzplatten
Fabrikat: Wehrmann
Typ: Combima
Baujahr: 2007

Wehrmann designed: stabil, hochwertig und NC gesteuert

- Das Maschinenchassis einer IMA COMBIMA verleiht unserer Maschine eine starke Grundstabilität
- Diese Maschine wurde modular mit den unten aufgeführten Aggregaten bestückt
- Heesemann als High-Quality Anbieter belieferte uns mit der nötigen Schleiftechnik
- NC gesteuerte Schleifaggregate


1 elektromotorische Breitenverstellung
max. Arbeitsbreite: ca. 2.500 mm
min. Arbeitsbreite: ca. 280 mm

wartungsarme Präzisionsrollentransportketten
mit 80 mm breiten und 85 mm langen Kettenplatten,
Mitnehmernocken, Abstand 1.080 mm,
pneum. Nockensteuerung auf 3 Höhen (6, 12,18 mm)

2 Oberdrucke, elektromechanisch höhenverstellbar,
mit je einem Doppelverbundkeilriemen 80 breit, links und rechts; motorisch über Achse höhenverstellbar

Arbeitshöhe ca. 950 mm

Elektronische Frequenzregler zum Betreiben der 100/200 Hz Bearbeitungsmotore

Maschinensteuerung Beckhoff
schneller Pentium-Rechner
Touchscreen TFT7display
Betriebssystem MS-Windows XP
Integrierte Programmiersoftware IEC61131/3-SPS TwinCat
-Komfortable Bedienoberfläche
-Logbuchfunktion für System- und SPS-Meldungen
-Übersichtliche Maschinendatentabelle
-Individuelle Aggregateverwaltung für jedes Werkzeug
-integrierte Streckensteuerung

Mittenunterstützung,
pneumatisch klappbar, mit Röllchenschiene

Kettenbahnverlängerung für ca. 1. 000 mm lange Teile,
mit pneumatischer Werksstückabsenkvorrichtung

Einzugsvorrichtung
von oben wirkenden, schräggesetzten, gummibereiften, angetriebenen Rollen, pneumatisch hochklappbar


Ausrüstung der linken und rechten Maschinenseite

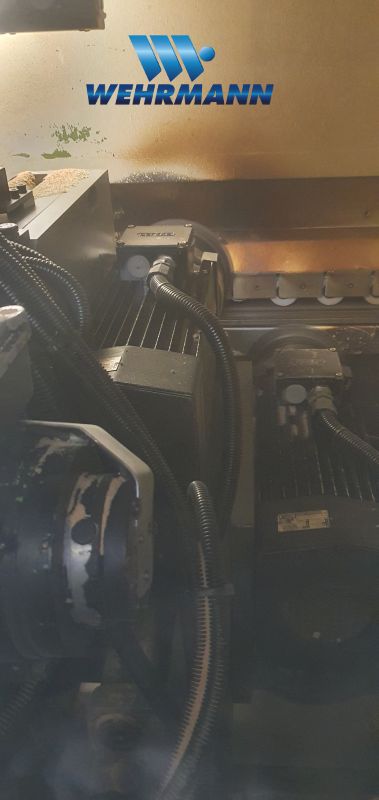

1 Fräsaggregat

steuerbar, nicht schwenkbar, mit einem Motor 6,6 kW, 400 V, 100 Hz, 6. 000 UpM,
vertikale und horizontale Verstellung stufenlos über elektr. Achse

1 Fräsaggregat
steuerbar, nicht schwenkbar, mit einem Motor 6,6 kW- 400 V, 100 Hz, 6.000 UpM
vertikale und horizontale Verstellung stufenlos über elektr. Achse

Doppelzerspaneraggreqat mit:
oberen und unteren Zerspanermotor je 4,4 kW, 100 Hz, 6.000 U/min,
unteres Zerspaneraggregat um ca. 200 mm zum Maschineneinlauf versetzt, horizontale und vertikale Verstellung jeweils stufenlos über elektr. Achse

1 Profil/Fräsaggregat
steuerbar, schwenkbar, mit einem Motor 4,4 kW, 380 V, 100 Hz, 6.000 UpM, horizontale und vertikale Verstellung stufenlos über elektr. Achse,
Schwenkverstellung stufenlos über elektr. Achse

1 Profil/Fräsaggregat
steuerbar, schwenkbar, mit einem Motor 4,4 kW, 380 V, 100 Hz, 6.000 UpM, horizontale und vertikale Verstellung stufenlos über elektr. Achse,
Schwenkverstellung stufenlos über elektr. Achse

1 Fräsaggregat
steuerbar, schwenkbar, mit einem Motor 4,4 kW, 380 V, 100 Hz, 6.000 UpM, horizontale und vertikale Verstellung stufenlos über elektr. Achse,
Schwenkverstellung stufenlos über elektr. Achse

Fräsaggregat 08.055
zum Radiusfräsen von oben und unten,
mit 1 oberen und 1 unteren Motor á 660 W, 400 V, 200 Hz, 12.000 UpM ca. 25 Grad schwenkbar
pneumatisch ein, -ausrückbar

Abblasdüse
zum Reinigen der Werkstückoberseite

Fräsaggregat 08.055
zum Radiusfräsen von oben und unten,
mit 1 oberen und 1 unteren Motor á 660 W, 400 V, 200 Hz, 12.000 UpM ca. 25 Grad schwenkbar
pneumatisch ein, -ausrückbar

Fräsaggregat 08.055
zum Radiusfräsen von oben und unten,
mit 1 oberen und 1 unteren Motor á 660 W, 400 V, 200 Hz, 12.000 UpM ca. 25 Grad schwenkbar
pneumatisch ein, -ausrückbar

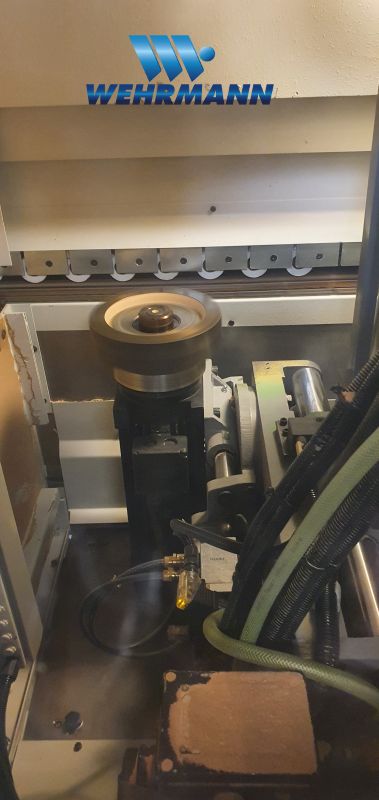

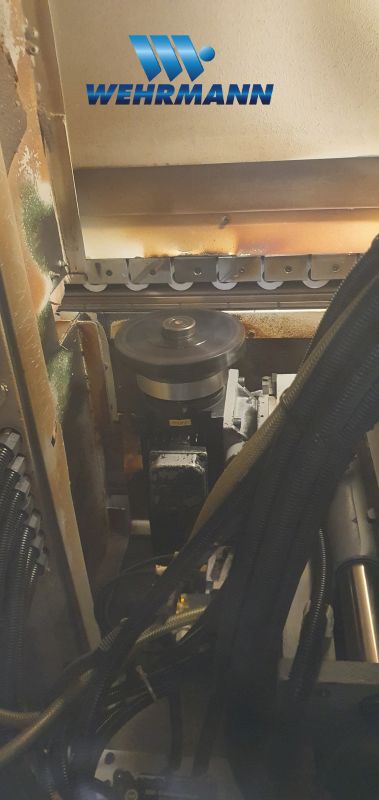

Kantenschleifaggregat 08.062
zum Schleifen von senkrechten Werkstückkanten,
gesamtoszillierend, max. Werkstückhöhe ca. 80 mm

Profilschleifaggregat 08.063
unten zum Schleifen von kleinen Profilen,
z.B. Radien bis max.: ca. 7 mm,
Motor 0,55 KW, 50 Hz, 1.500 UpM

Profilschleifaggregat 08.063
oben am Oberdruck montiert
unten zum Schleifen von kleinen Profilen,
z.B. Radien bis max.: ca. 7 mm,
Motor 0,55 KW, 50 Hz, 1.500 UpM

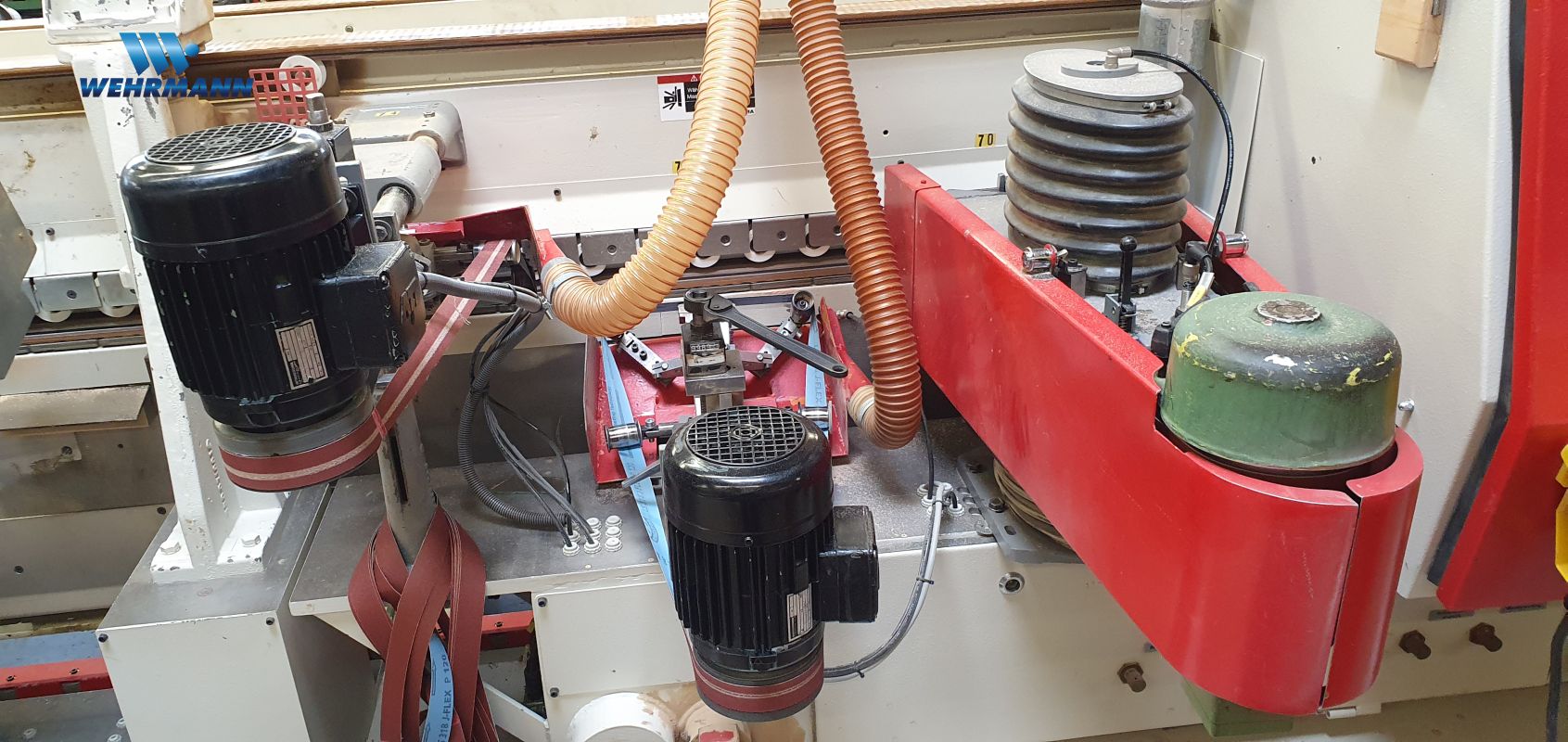

Profilschleifaggregat Heesemann Typ M4
horizontale und vertikale Verstellung stufenlos über elektr. Achse, Schwenkverstellung stufenlos über elektr. Achse ca. 45 Grad nach oben und unten
Motor 1,1/1,8 KW, 50 Hz, 1.500/3.000 UpM

Profilschleifaggregat Heesemann Typ M4
horizontale und vertikale Verstellung stufenlos über elektr. Achse, Schwenkverstellung stufenlos über elektr. Achse ca. 45 Grad nach oben und unten
Motor 1,1/1,8 KW, 50 Hz, 1.500/3.000 UpM

Profilschleifaggregat Heesemann Typ M4
horizontale und vertikale Verstellung stufenlos über elektr. Achse, Schwenkverstellung stufenlos über elektr. Achse ca. 45 Grad nach oben und unten
Motor 1,1/1,8 KW, 50 Hz, 1.500/3.000 UpM

Absaugschleuse mit Blasdüse

Auszugvorrichtung ca. 700 mm lang


Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
