Plattenaufteilsäge mit Flächenlager

Plattenaufteilsäge mit Flächenlager
Fabrikat: Holzma
Typ: Profi HPP400/38/38
Baujahr: 2017

Flächenlager
Fabrikat: Homag
Typ: TFL211/31/08
Baujahr: 2017

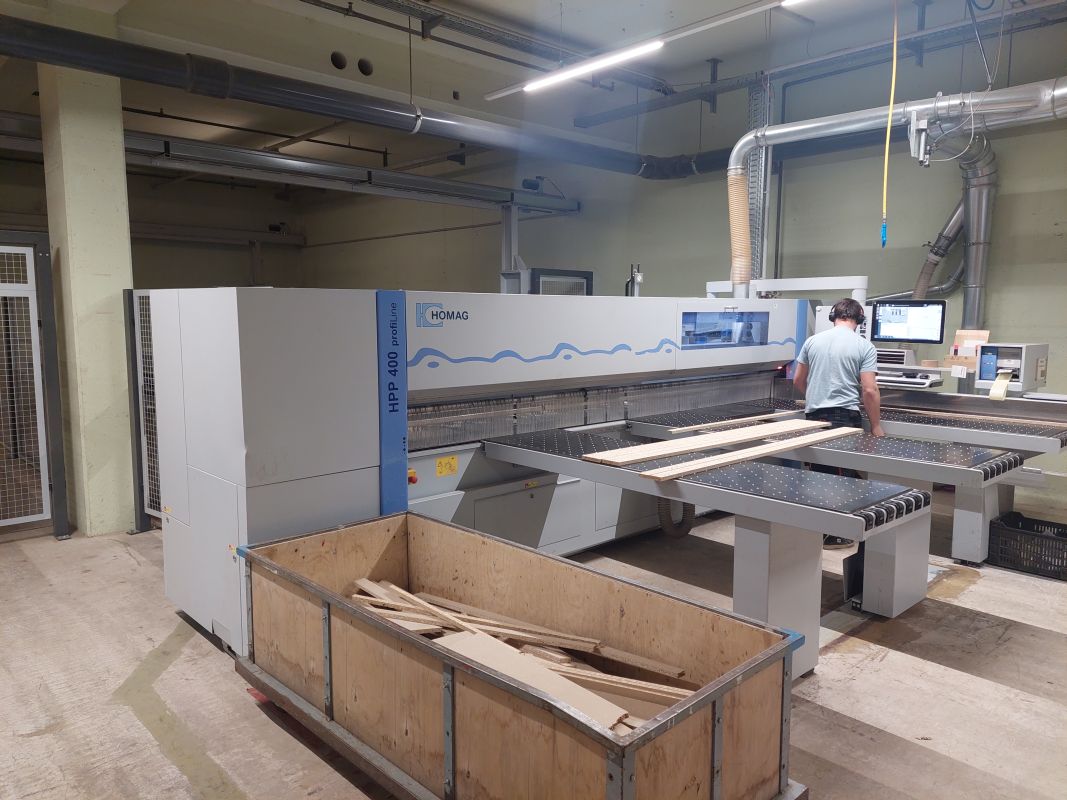

Technische Daten der HPP400/38/38
Plattenaufteilsäge zum ausrissfreien und maß genauen Aufteilen von beschichteten und unbeschichteten Platten aus Holzwerkstoffen und solche, die wie Holzwerkstoffe zu bearbeiten sind.
Bedientableau und Winkellineal rechts.

- Winkelandrückvorrichtung
- Hauptmotor 18 kW (50 Hz)
- Vorritzsögemotor 2,2 kW
- Hauptsägeblatt 450 x 4,8 60 mm
- Vorritzsägeblatt 180 x 4,8 - 5,65 x 45 mm
- Schnittlänge 3800 mm
- Schnittbreite (Progammschieberfahrweg) 3700 mm
-Spannzangen 6 Stück
Teilung 75 / 275 / 475 / 1075 / 1525 / 3125 mm

Basic-Paket BR 3/4/5
Optimiertes Plattenhandling für den Bediener.

Die Option beinhaltet:
- Maschinentisch bedüst
- dustEx.Kombidüsen
- Eine Spannzange 2-fingrig
Pos.: 2325 mm

Dynamikpaket Druckbalken BR3/4
Leistungssteigerung der Säge durch optimierte Steuerung des Druckbalkens

Die Option beinhaltet:
- Druckbalkenhöhensteuerung
- Gewichtsoptimierter Druckbalken

Etikettierungs-Paket: Automa. über Druckbalken
Holzma Patent! ImDruckbalken integriertes vollautomatisches Etikettiersystem.

Die Option beinhaltet:
- Etikettenprogramm
- Etikettierung mit Teilegraphik
- Etikettendrucker am Druckbalken montiert

Vorstapeltisch ohne Ausrich. (3800x2200) BR3
Beinhaltet:
- Combiprofilschienen
- Verlängerte und hochgesetzte Seitenführungen
- 2 Ausrichvorrichtungen vor der Schnittlinie

1m Verlängerung des Progammschieberfahrweg
Beinhaltet:
- Verlängerung der Programmschieberführung, komplett.

Drehvorrichtung 3200/3800/4300 mm 1,1 TO
Für Type 300/400/500
Automatische Drehvorrichtung für Kopfschnitte
Ablauf: Drehung des positionierten Paketes um 90° in Kopfschnittposition. Nach erfolgtem Kopfschnitt wird das Hauptteil in die Ausgangsposition zurückgedreht.

Plattenmaße:
- Plattenformat min. : 1600 x 1220 mm
- Für Schnittlänge 3800 mm -> 1 Spannzange inklusive!

Spannzange HPP BR 3 / 4
Pos.:175 mm

Hubelement, volle Pakethöhe BR 3 / 4 / 5
zum überfahren eines aufgelegten Pakets.
Beinhaltet:
- Hubelement für 1 Spannzange

Sägeblattüberstand 125 mm HPP/L 400
Umbau des Sägewagens auf einen Sägeblattüberstand von 125 mm.

Bediener-Assistenz-System LED

Datenübertragung Online + USB-Port

Datenanbindung an Lagersysteme (Komplex)
Flächen- / Stapel- / Regallager

Abstapelmodul Lite
bestehend aus:
- Abstapelmodul "Palette"
- Abstapelmodul "Abstapelwagen"

USV - Gerät / Einzelsägen

Volle Bestückung Rollenschienen HPP/L

Etikettendrucker Type PICA II 108
Thermo / Thermotransfer-Etikettendruckstation

Cadmatic Konfiguration: Lager Steuert Säge

Teleservicenet via DSL / Lan
Ferndiagnose via Router anstatt Modem für einen schnellen Kostengünstigen und zuverlässigen Fernservice.

Produktionsrückmeldung für PPS-Systeme

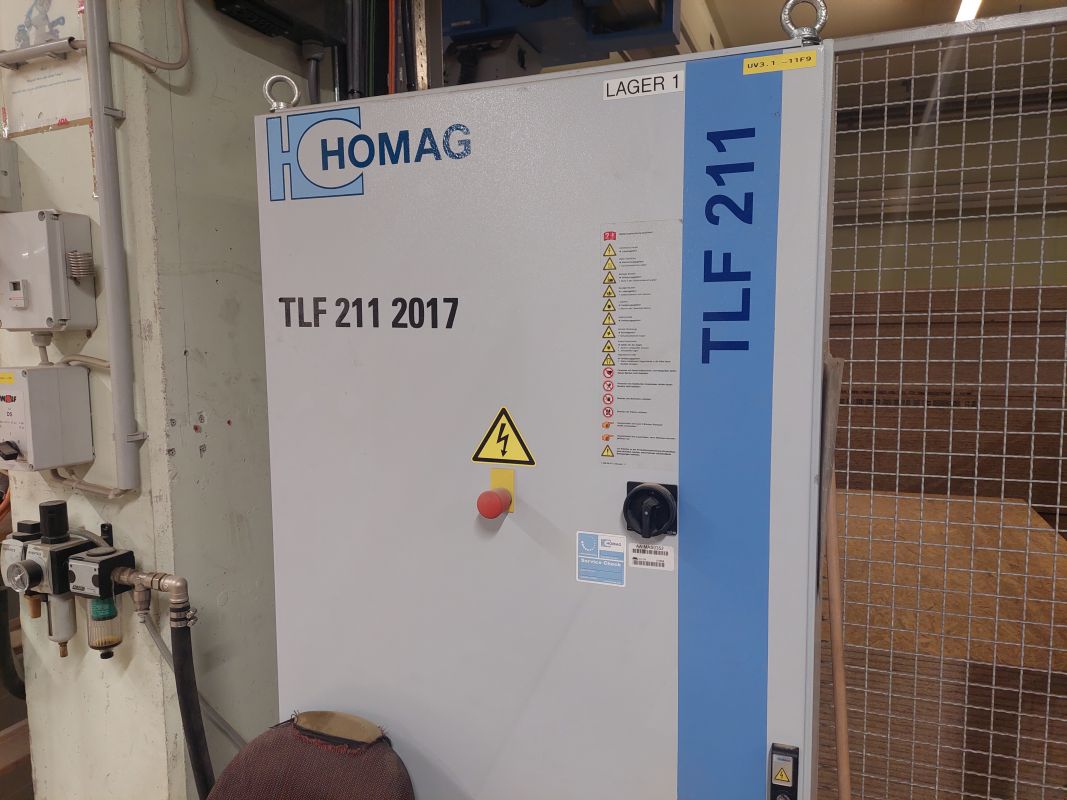

Technische Daten des TFL211/31/08

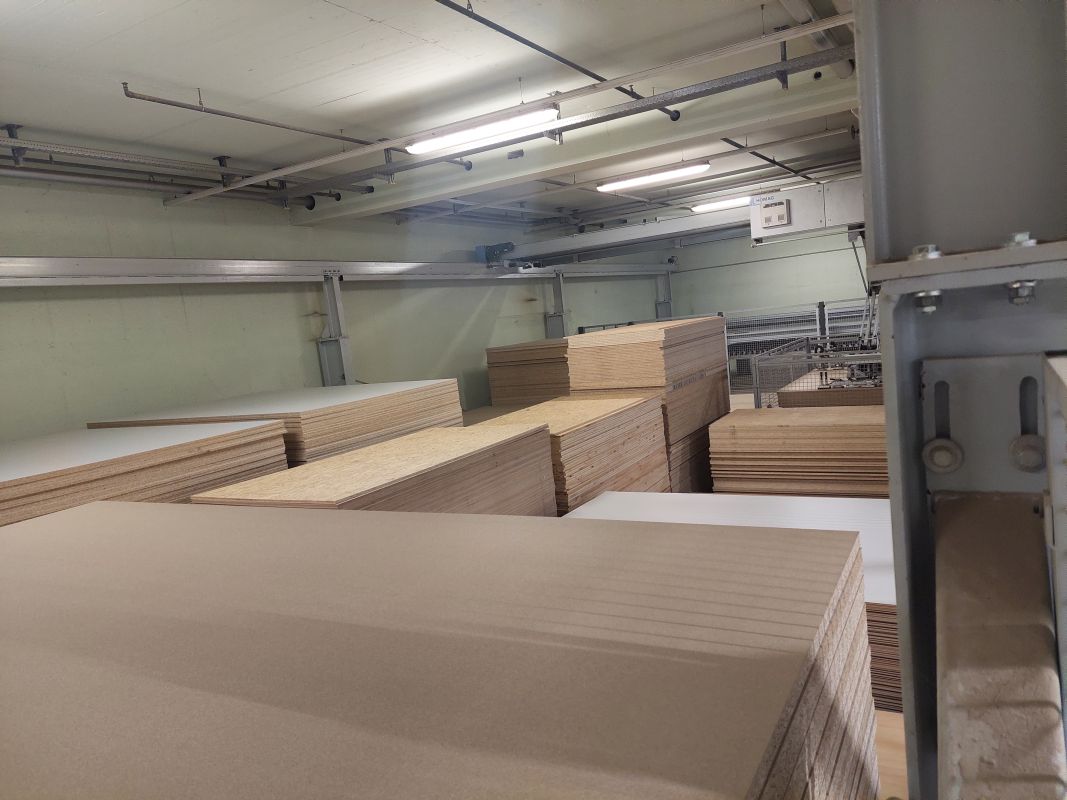

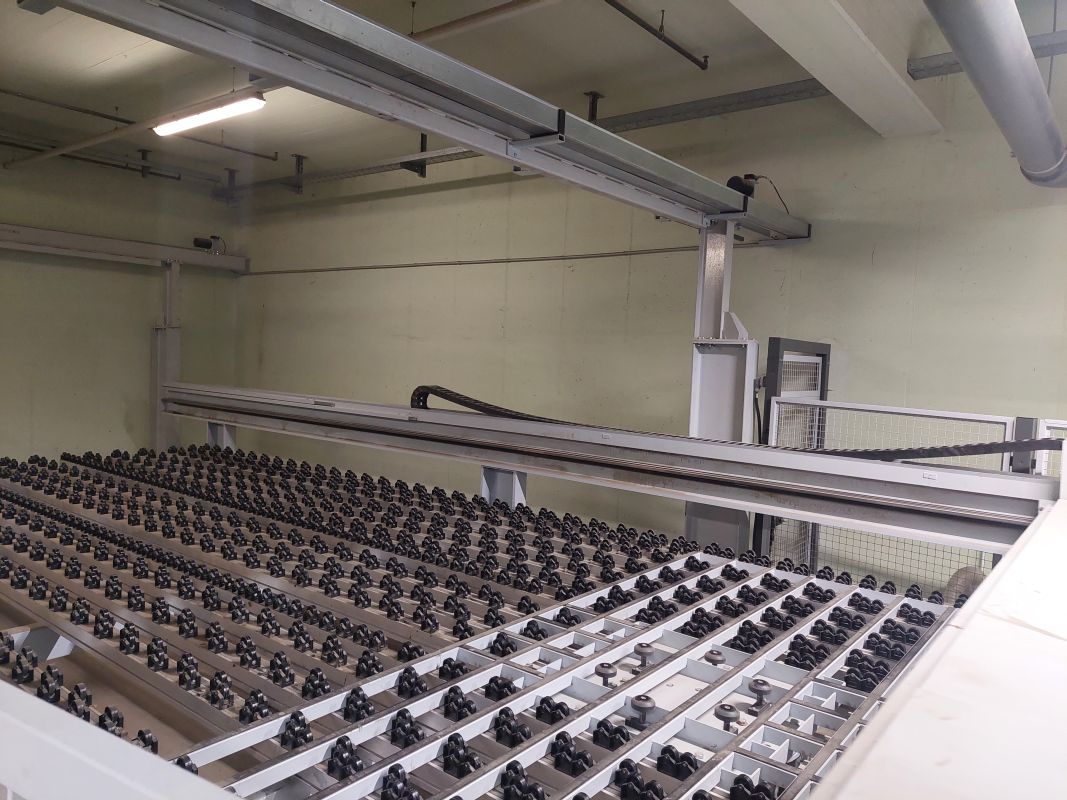

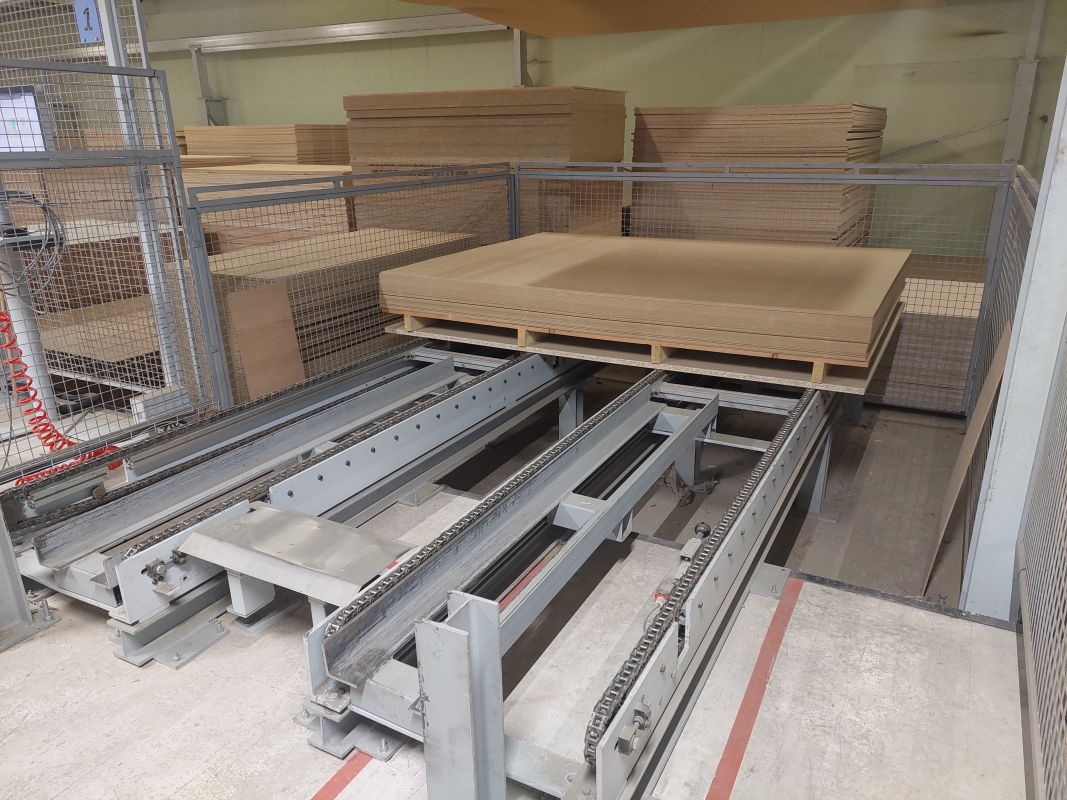

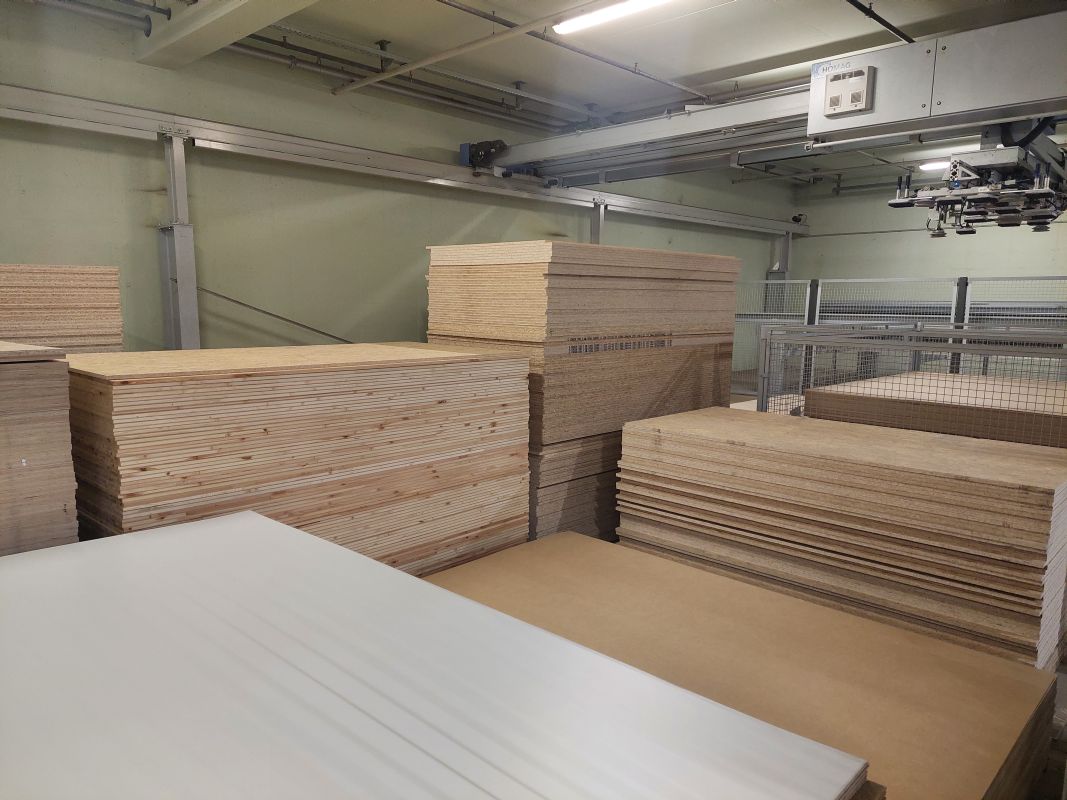

Homag Automation Flächenlager

Abmessungen
- Gerüstlänge (X): 10000 - 50000 mm
- Spannweite (Y): 5000 - 12000 mm
(im 100 mm Raster)
- Stapelhöhe im Lager: max. 2100 mm

Werkstück- und Stapelparameter
- Werkstücklänge: 2000 - 4000 mm
- Werkstückbreiten: 800 - 2200 mm
- Werkstückdicken
beschichtete Platten: 9 - 40 mm
Spanplatten roh: 12 - 40 mm
MDF roh: 16 - 40 mm
- Einzelgewicht: max. 250 kg
-Dichte
Rohspan: >650 kg/m²
Roh-MDF-Platten: >750 kg/m²

3 x Verbreiterung Spannweite TFL211

Plattenbesonderheiten TLF
- autarker Regelkreis des Vakuumsystems
- auf die Plattenecken Wirkende Sauger
- Vakuumhubsauger für die Vortrennung in einer Ecke des Werkstücks
- verbesserte Sensortechnick

- Spanplatten roh, Standard E1, Dicke >= 6 mm
- MDF-Platten roh, Dicke >= 3 mm

Laminat
- nicht durchsaugend
- Werkstückbreite max. 1300 mm (ST60/ST61)
- Werkstückdicke >= 0,8 mm

Leistungspaket für TFL21X
- max. 25% Leistungssteigerung durch Erhöhung der Beschleunigungen und Geschwindigkeiten

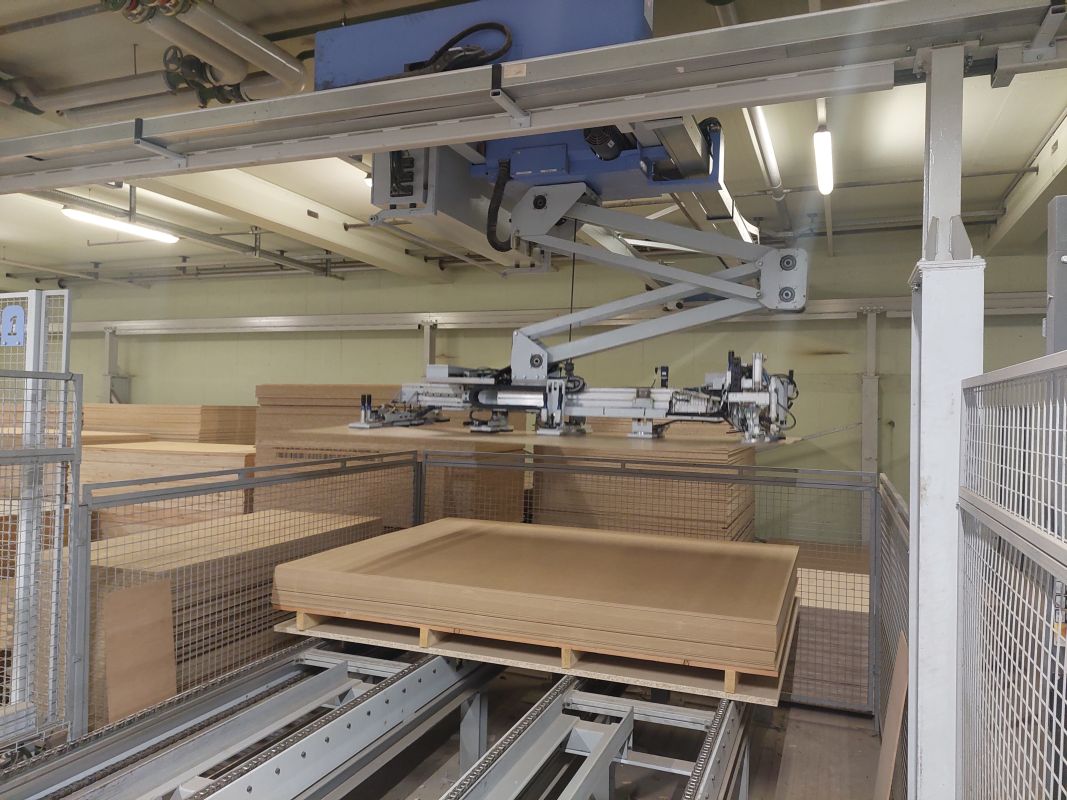

Modifikation TST61-Saugtraverse
Hinweis
- Durch Anpassung der Saugtechnik ist es möglich sogenannte Lochplatten zu bewegen.
Lochplatten
- regelmäßig angeordnete Bohrungen im Raster von 25 mm (vertikal und horizontal)
- Bohrungsdurchmesser: 4 mm
- Plattendicke: 3 mm
- Beschichtete Seite Immer obenliegend
- Rückseite stark strukturiert (gewebeartig)
- Gewicht: > 6,3 kg
- Leistungshemmend
- Format: 2300 x 1600, 2300 x 1100, 2300 x 1600

Stapelhöhe 2500mm TFL211,411,810

Anbindung an Homag-Gruppen Maschinen

Upgrade auf Woodstore Lagersteuerung Profiline

Unterbrechungsfreie Stromversorgung (USV)

MMR Professional für Einzelmaschinen



Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
