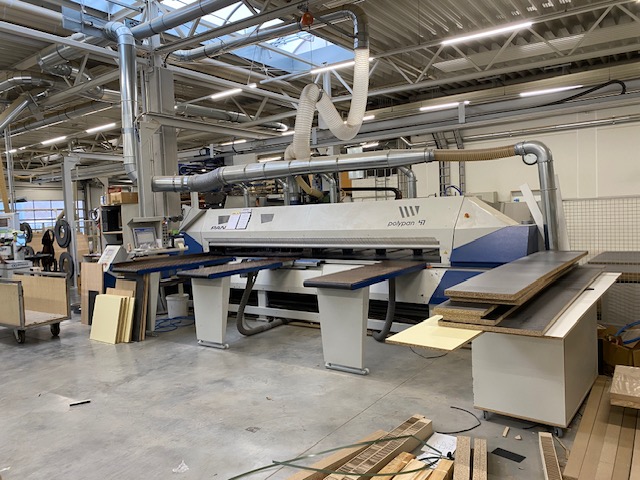

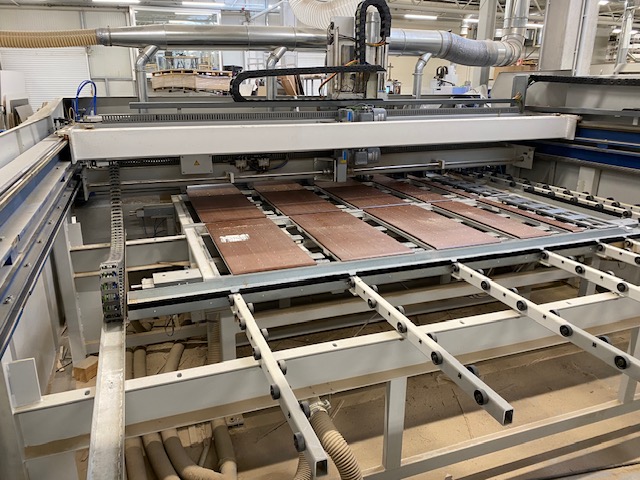

Plattenaufteilsäge mit Lager- und Beschickungssystem

Plattenaufteilsäge
Fabr. Panhans
Typ POLYPAN 47 F
Baujahr 2007

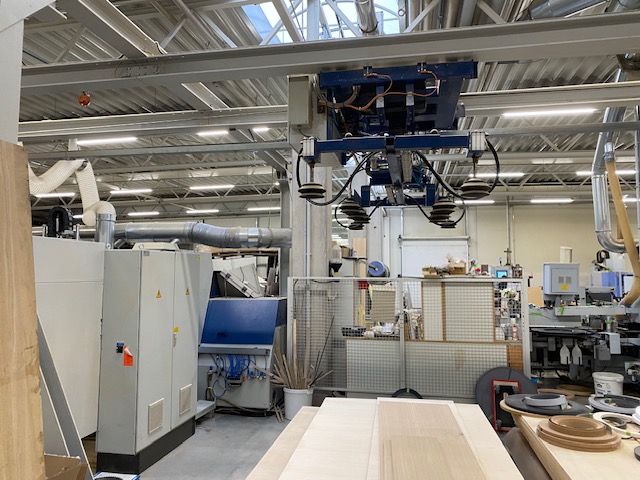

mit Lager- und Beschickungssystem
Fabr. Panhans Typ MLB 100


Technische Daten
- Schnittlänge: 4200 mm
- Schnittbreite: 4200 mm
- Hauptsägeblatt-Durchm.: 350 mm
- APA - Schnellspannsystem Schnitthöhe: max. 72 mm
- Sägenaustritt: max. 82 mm
- Hauptsägemotor (15 PS): 11 kW
- Drehzahl der Hauptsäge: 4980 1/min
- Vorritzsägemotor (3,0 PS): 2,2 kW
- Drehzahl der Vorritzsäge: 0,55 kW
- Vorschubgeschwindigkeit Sägewagen, stufenlos: 0 - 80 m/min
- Rücklaufgeschwindigkeit Sägewagen: 80 m/min
- Frequenzantrieb Breitenanschlag: 1,1 kW
- Breitenanschlag vor stufenlos: 0 - 25 m/min
- Rücklaufgeschwindigkeit Breitenanschlag: 80 m/min
- Betriebsdruck: 6 - 8 bar
- X-Achse: Linearführung, Servoantrieb 80 m/min
- Z-Achse: Linearführung, Servoantrieb Abwärts: 20 m/min, Aufwärts: 15 m/min

Bohr-/ Fräskopf
- 14 Bohrspindeln Standard
- Antrieb: 4 kW
- Bohren Vertikal
- Drezahl Vertikal: 7280 Upm
- Ausfahrhub: 50 mm
- Max. Bohrtiefe: 45 mm
- Werkzeugaufnahme: Weldon Ø10
- kleinster zu bearbeitender Teil: min 80 x 250 mm
- größter zu bearbeitender Teil: max 2650 x 2070 mm
- Arbeitsweg Y: 2100 mm
- Arbeitsweg X: 3000 mm



Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
