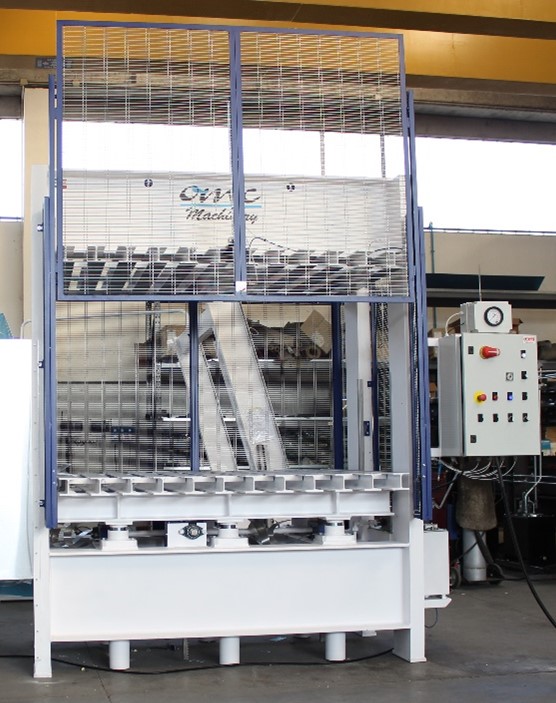

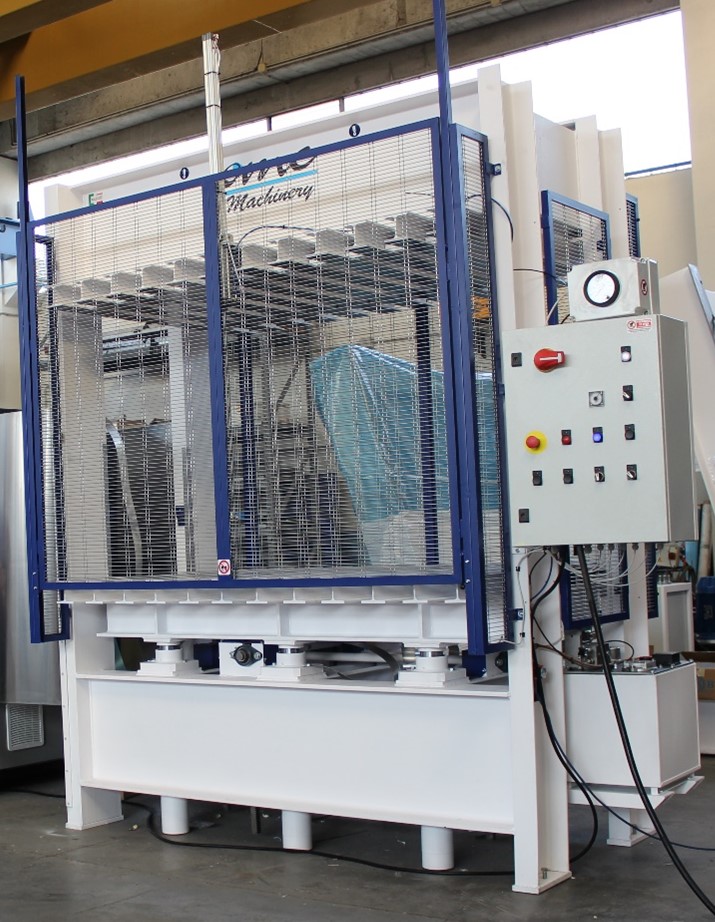

Biegepresse

Biegepresse
Fabrikat: OMC
Typ: PPC/e
Baujahr: 2022
Neumaschine

Technische Daten
Plattengröße: 2000 x 1400 mm
Stützen für Formen: Enthalten für 2 Abschnitte (Formen sind nicht enthalten)
Presszylinder: 6 x Ø 85 mm
Hub: 650 mm
Öffnungsgröße: 1200 mm
Hub Typ: Antriebsplatte unten (von unten nach oben)
Presskraft: 120 tonnen
Spezifischer Druck: 4,28 kg / cm²
Bedienpult: Grundausstattung elektrisches Steuermodul mit Doppeltaste und einstellbarem Druckmessgerät mit Druckrückgewinnung
Automatische Öffnung mit Zeitschaltuhr
Anschluss: 400 V, 50 Hz, 3 ph
Schutzvorrichtung:
- Notruf-Taste
- Zweihandbedienung
- Manuell schließender Guillotinenschutz an der Vorderseite
- Metallische Schutzgitter an den Seiten
- Alufolie, die mit dem Generator verbunden ist
CE-Standard

Pressenkonstruktion
Die Pressenkonstruktion besteht aus zusammengesetzten und verschweißten Stahl. Die Struktur sowohl der festen als auch der beweglichen Platte besteht aus zusammengesetzten und verschweißten Stahl.
Die Presse ist mit einem Zahnstangen-Führungssystem ausgestattet, um eine perfekt parallele Bewegung während des Schließens/Öffnens der Platten zu gewährleisten.

Hydraulisches System
- Das Hydrauliksystem besteht aus einem zweistufigen Aggregat mit einer Pumpe zur Geräuschminderung und Schmierung der rotierenden Teile.
- Pumpe zum schnellen Schließen/Öffnen (hohe Förderleistung - niedriger Druck), Presspumpe (niedrige Förderleistung - hoher Druck).
- Elektromotor
- Das Hydraulikaggregat ist mit den folgenden Kontroll-/Sicherheitsventilen ausgestattet, die auf dem Tank installiert sind:
- Maximaldruckventil zur Verhinderung eines zu hohen Drucks im Hydrauliksystem im Falle eines elektrischen oder elektronischen Steuerungsfehlers
- Druckhalteventil (Rückhalteventil)
- Ventil für niedrigen Ablassdruck (Vorablassventil). Es vermeidet gefährliche Stöße im System.
- Ölablass-Magnetventil

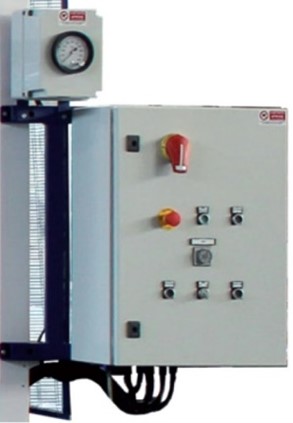

Steuertafel und elektrisches System
Die Hauptsteuertafel ist mit Schaltern zur Steuerung der Pressparameter ausgestattet:
- Manometer zur Einstellung des Arbeitsdrucks mit automatischem Druckausgleichssystem
- Allgemeiner Ein/Aus-Schalter
- Zeitschaltung für die automatische Öffnung mit eigenem Schalter, der die automatische oder manuelle Öffnung der Platte nach dem Arbeitszyklus ermöglicht.
