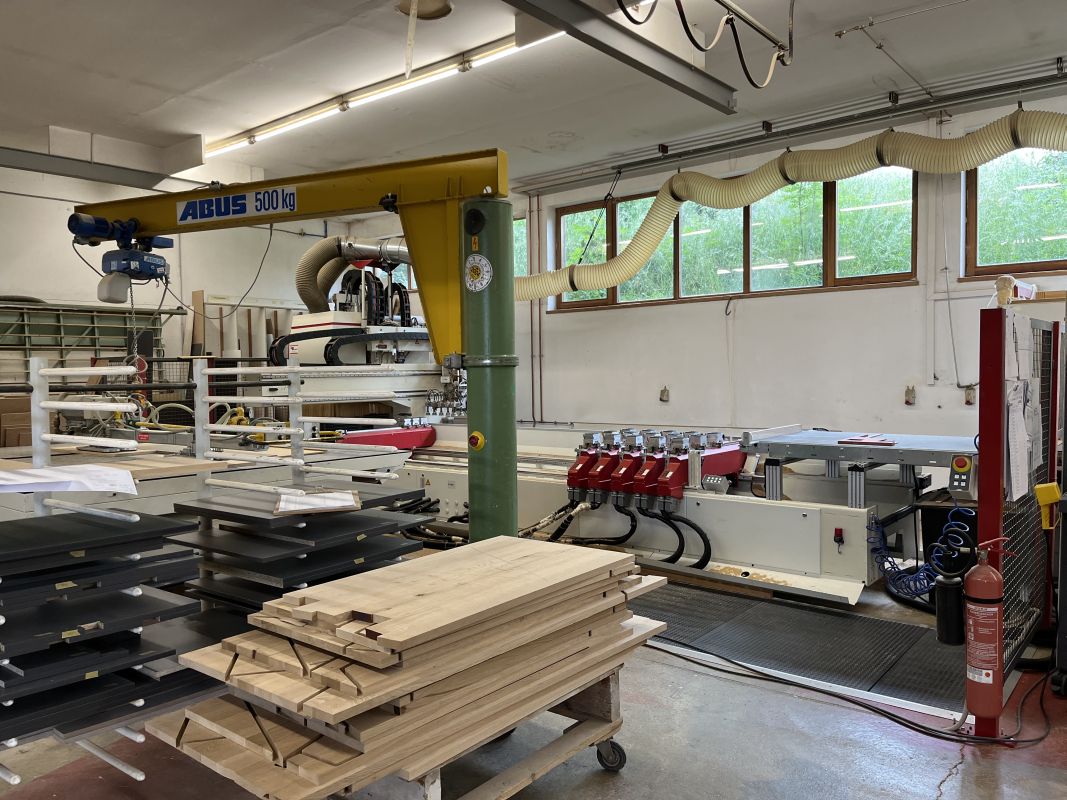

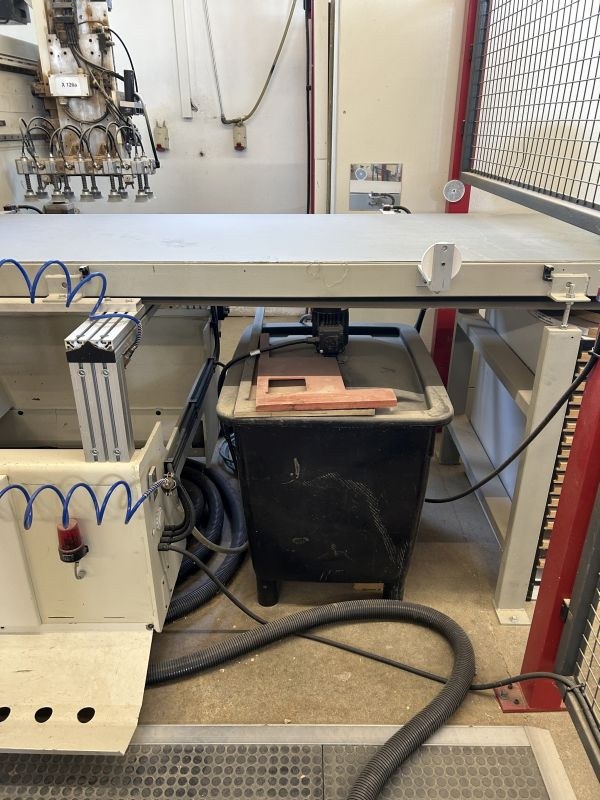

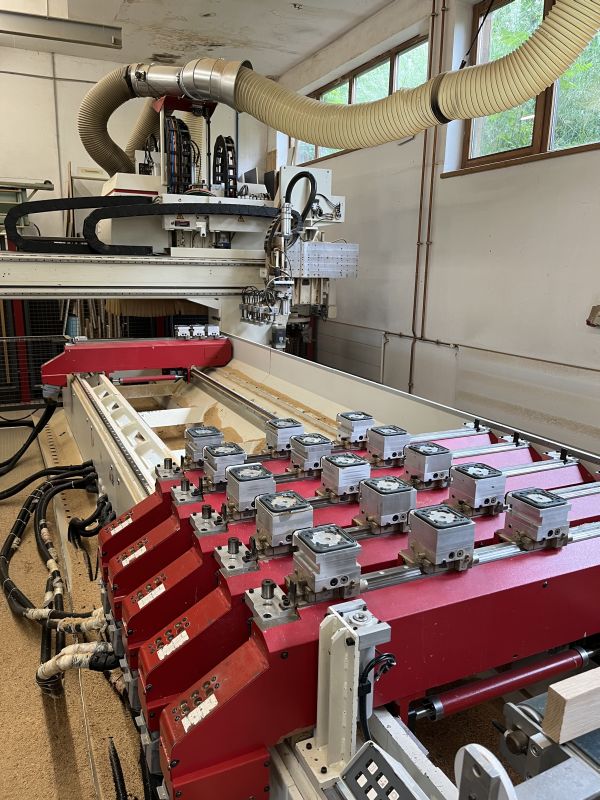

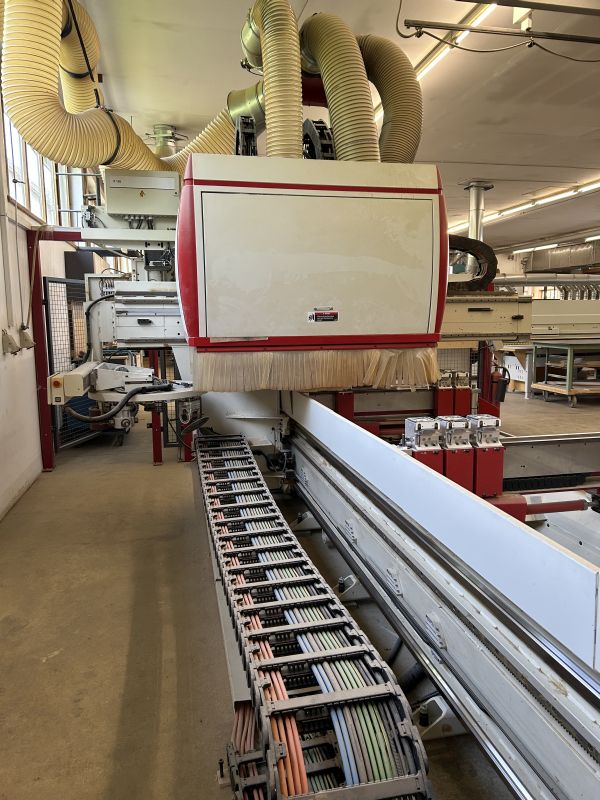

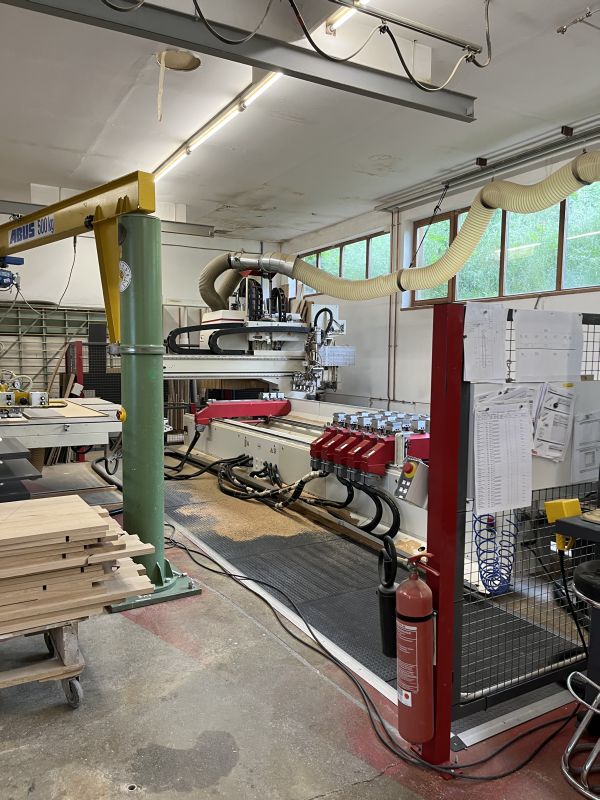

CNC-Bearbeitungszentrum
Fabrikat: IMA
Type BIMA CUT 120/240
Baujahr: 2003
Technische Daten
- Bearbeitungsbereich X: 4200 mm
- mit Standartaggregaten Y: 1200 mm
max. Aufspannhöhe ab
- Oberkante Saugplatte Z1: 100 mm
- Werkstückdicke Z2: 14 - 38 mm
Arbeitstischhöhe: ca. 1000 mm

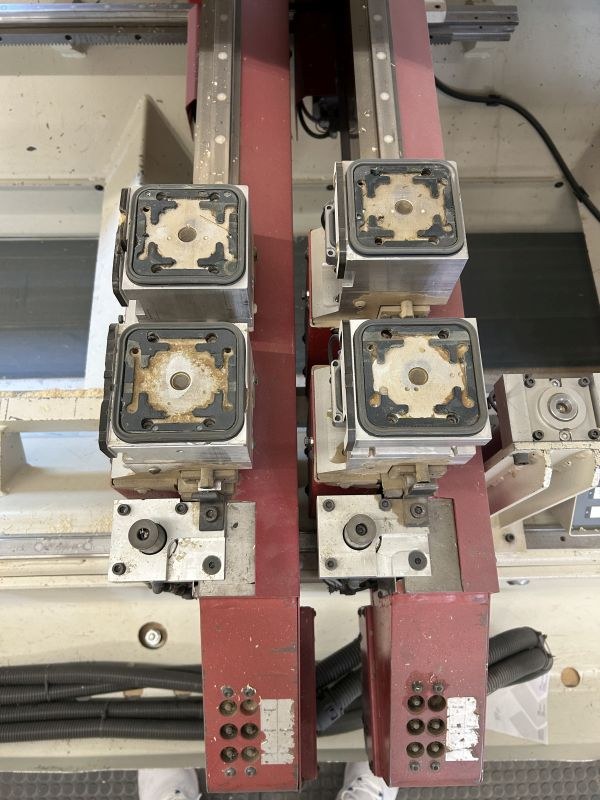

Wechselfeldbereich
- ohne Pendelbearbeitung X: 2 x 2000 mm
- Freiplatz mittig X: 200 mm
- mit Pendelbearbeitung X: 2 x 1500 mm
- Freiplatz mittig X : 1200 mm
- Gewicht: 7200 kg
Hauptspindel
- Werkzeugaufnahme: HSK F63, Kegel Durchm. = 38 mm
- Werkzeugeinzug: automatisch
- Einzugskraft: 11000 N
- Werkzeuggewicht: max. 6 kg
- Drehrichtung: Rechts-/ Linkslauf, programmierbar
- Antrieb: frequenzgeregelter Drehstrommotor
- Antriebsleistung: 7,5 KW im S-1-Betrieb
- Spindelschmierung: einmalige Werkfettschmierung
- Spindelkühlung: Wasserkühlung
- ohne NC-Drehachse
1 automatisches Werkzeug-/Adapterwechselmagazin
- Anordnung: am Support in X-Richtung mitfahrend
- Ausführung: Tellerwechsler
- Magazinplätze: 18
- Werkzeugkodierung: platzkodiert
- Werkzeuggewicht: max. 6 kg
- Belegungsgewicht.: max. 60 kg
- Werkzeuglänge: max. 150 mm
- Werkzeugdurchmesser: max. 100 mm bei Vollbelegung / max. 150 mm bei freien Nebenplätzen od. Verschachtelung
1 Adapteraggregat Säge, 90 Grad fest
- Sägeblattdurchmesser: 200 mm (120-240 mm möglich)
- Drehzahl: max. 15000 UpM im Dauerbetr.
1 Adapteraggregat Horizontal Bohr- und Fräskopf ( Kreuzkopf)
- Spindelanzahl: 4
- Abtriebsdrehrichtung: rechts
- Drehzahl: max. 15000 UpM im Dauerbetr.
1 Adapteraggregat für Schloßkasten-/Sprossenlochbohrungen
- Abtriebdrehrichtung: rechts
- Drehzahl: max. 12000 UpM

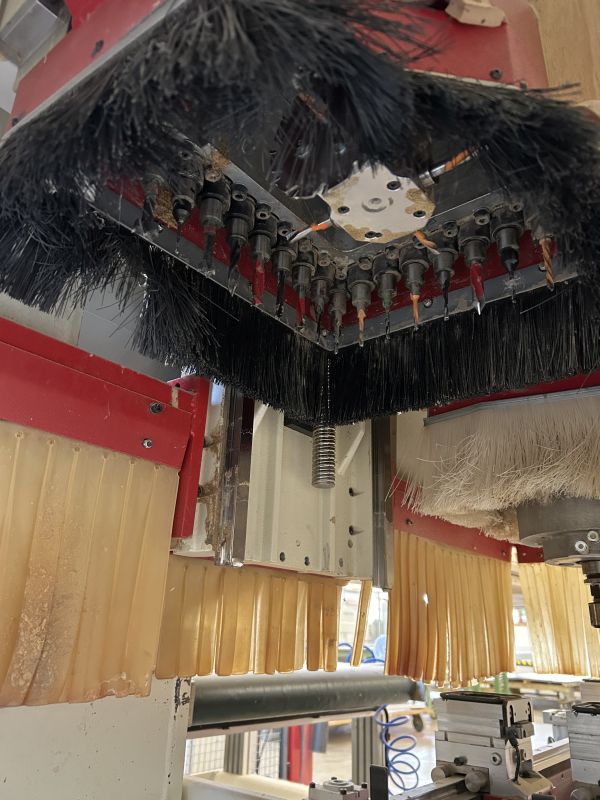

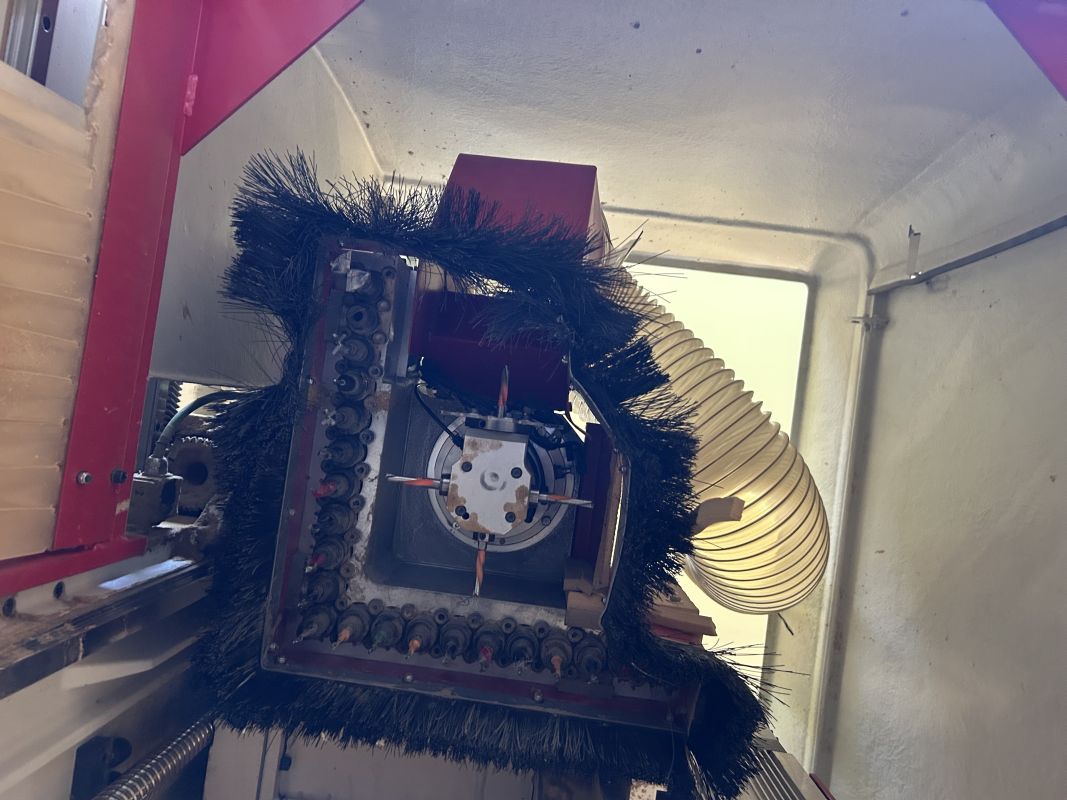

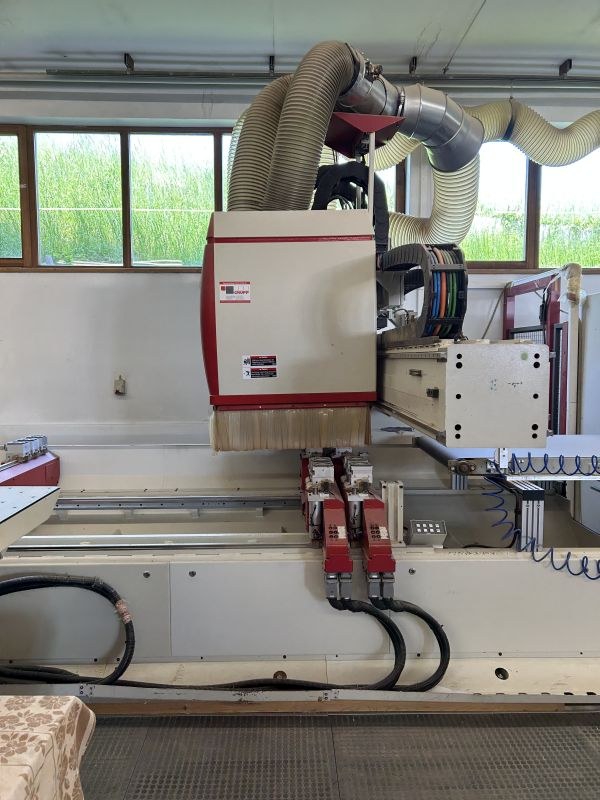

1 vertikal Bohraggregat S21
- Spindelanzahl: 21
- Antrieb: 4 kW, 50 Hz
- Drehrichtung: rechts/links
- Drehzal: 6000 - 9000 UpM
- Bohreraufnahme: Ø 10 mm mit Klemmschraube
- Bohrergesamtlänge: max. 77 mm
- Bohrerdurchmesser: max. 35 mm
1 Anbauaggregat Horizontal Bohr-Sägeeinheit (Kreuzkopf)
- Spindelanzahl: 4
- Bohreraufnahme: Ø 10 mm mit Klemmschraube
- Abtriebsdrehrichtung: links
- Drehzahl: 4500 - 6000 UpM
- Bohrerdurchmesser: max. 12 mm
- Nutsägedurchmesser: max. 125 mm
- Sägeaufnahme: Ø 30 mm mit Klemmflansch
- Stammblattbreite: max. 3 mm
- Schwenkbereich: 0 oder 90°
Frässpindel montiert auf Anbauplatz 1 am Mehrspindelbohrkopf
- Leistung: 6 kW S1; 7,5 kW S6
- Werkzeugaufnahme: HSK 63F
- Drehzahl stufenlos regelbar 1500 - 18000 min./-1
- incl. pneumatischem Vorlegen
- incl. Absaugstutzen mit 200 mm Durchmesser
(nur in Verbindung mit 14er od. 21er Bohrgetriebe)
1 Adapteraggregat Säge, 0-100 Grad verst.
- Sägeblattdurchmesser: max. 240 mm
- Drehzahl: max. 12000 UpM im Dauerbetr.
- Werkzeugaufnahme: 1x Weldon Durchm. 10 mm / 1x Sägeblattaufnahme Durchm. 30 mm
- Schwenkbereich: 0 - 100 Grad nach Skala

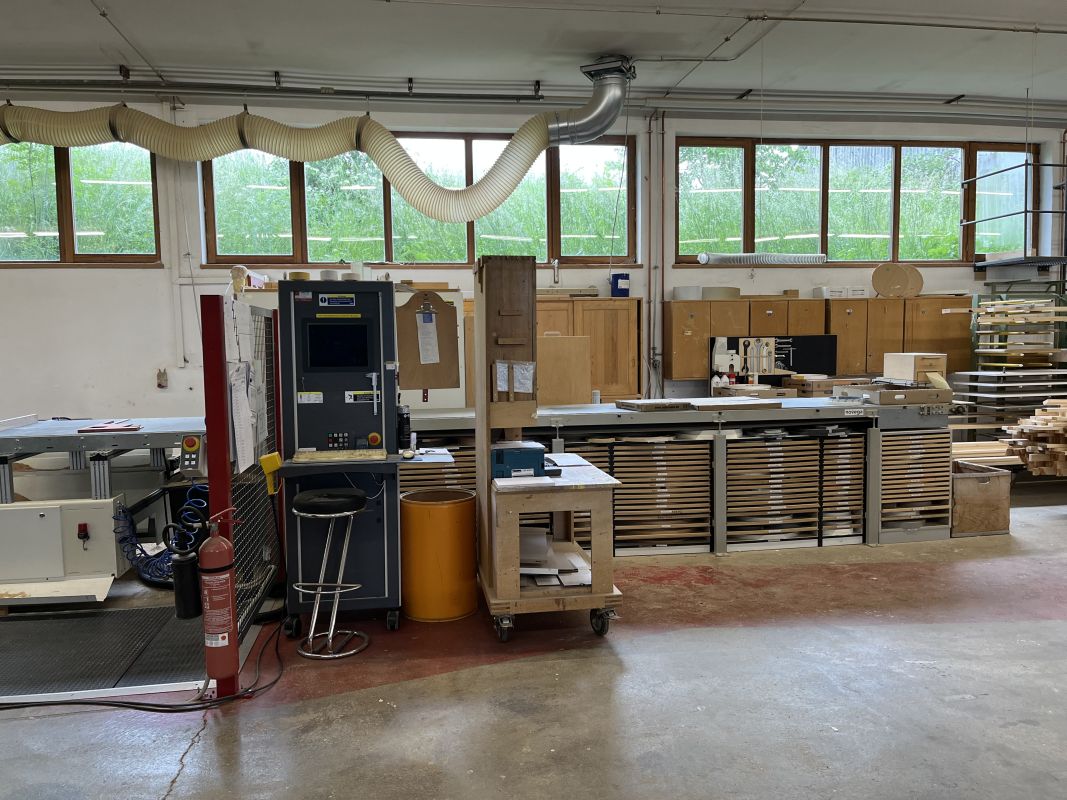

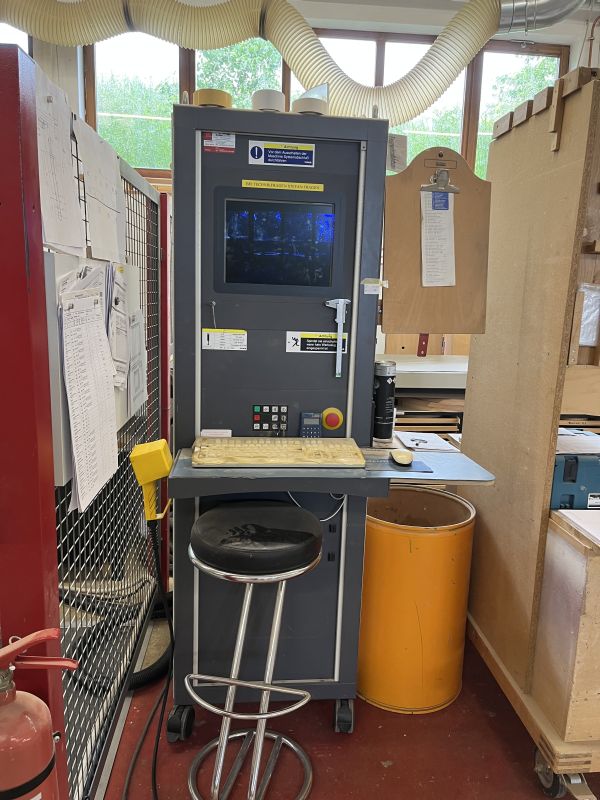

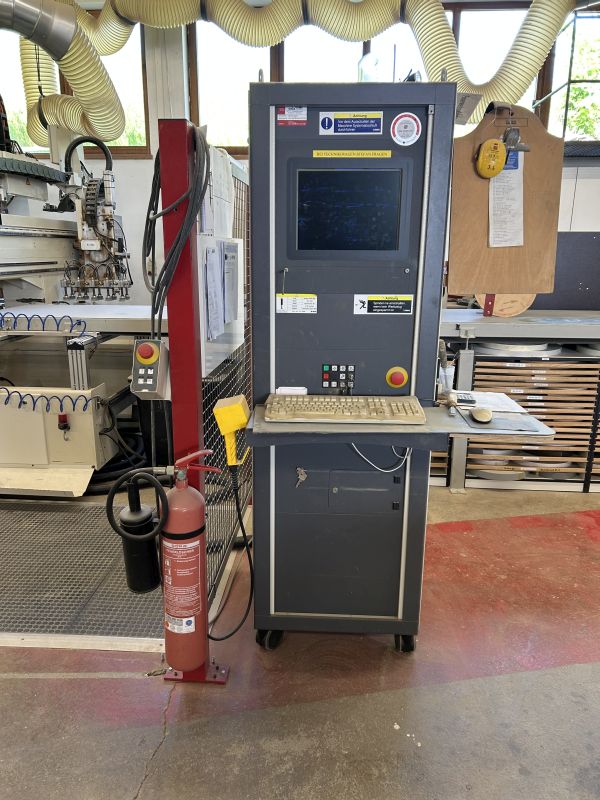

Grafische Bedieneroberfläche IMAWOP für PC-Rechner
Bima Cut Editor Büro
Importschnittstelle Bima Cut Editor
Ansteuerung für Etikettendrucker
Etikettendrucker
Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
