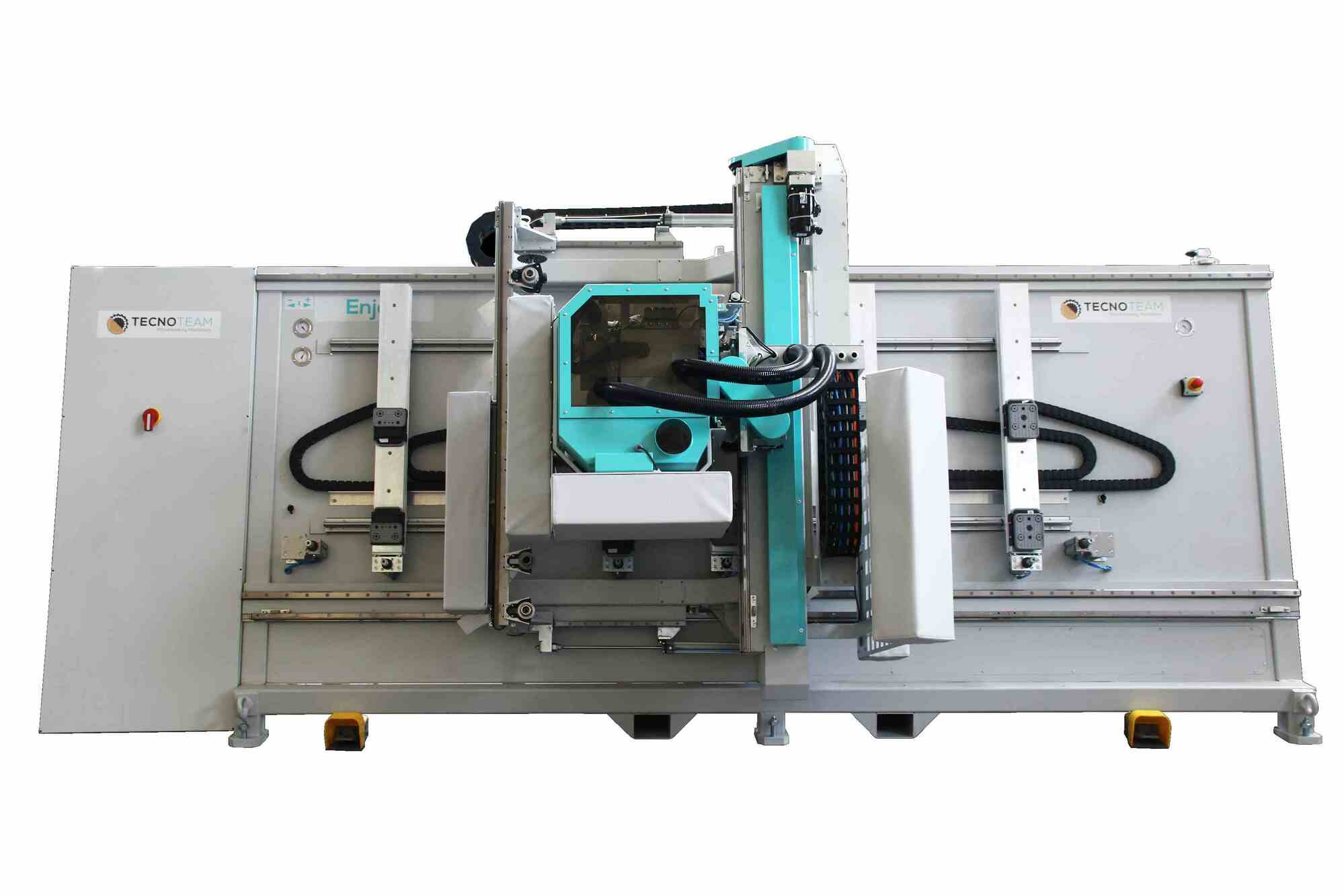

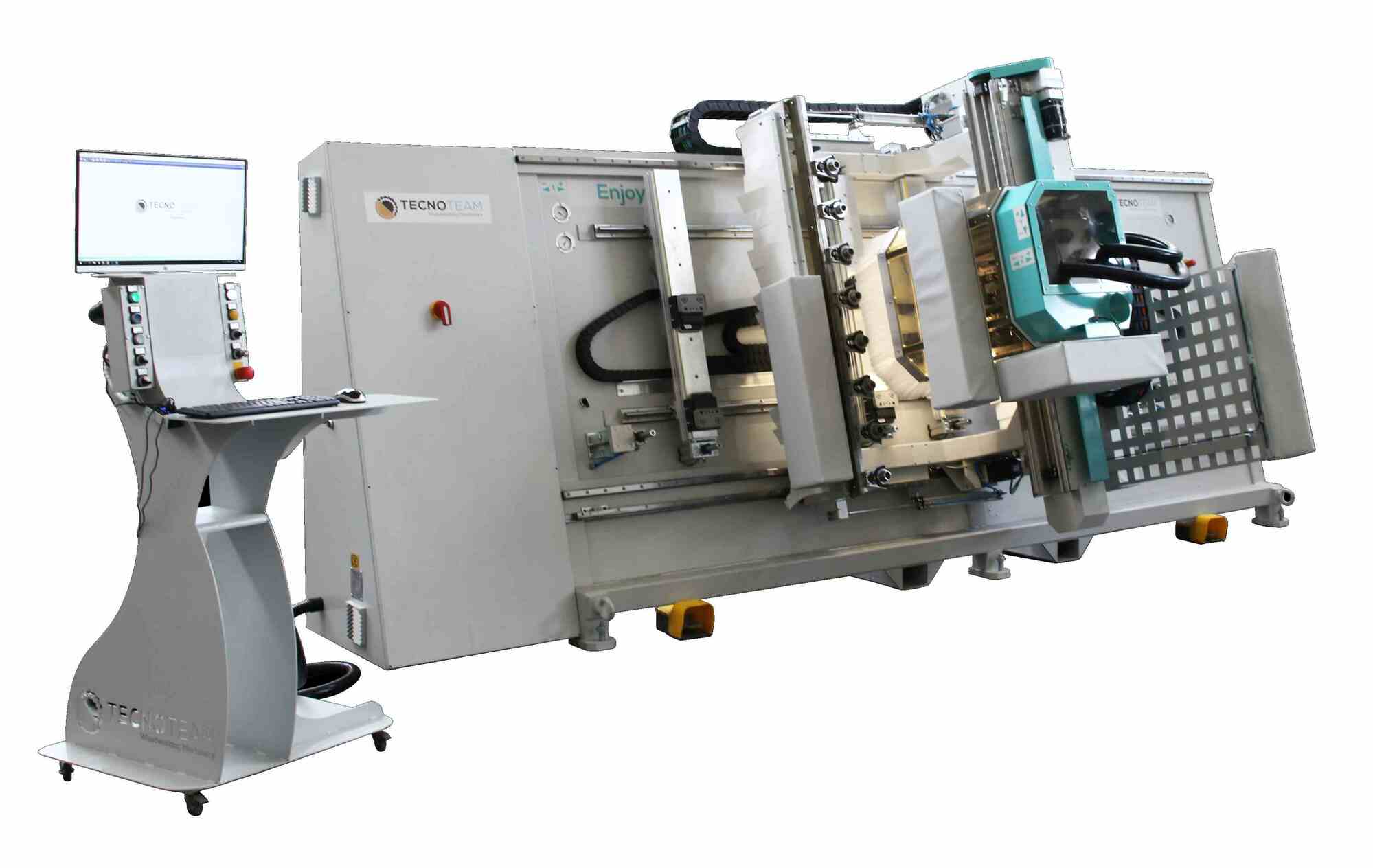

CNC Bearbeitungszentrum, vertikal, Enjoy Basic 3 Achsen

CNC Bearbeitungszentrum, vertikal / TECNO TEAM  / Enjoy Basic 3 AchsenCNC Bearbeitungszentrum, vertikal / TECNO TEAM  / Enjoy Basic 3 AchsenCNC Bearbeitungszentrum, vertikal / TECNO TEAM  / Enjoy Basic 3 AchsenCNC Bearbeitungszentrum, vertikal / TECNO TEAM  / Enjoy Basic 3 AchsenCNC Bearbeitungszentrum, vertikal / TECNO TEAM  / Enjoy Basic 3 Achsen
CNC Bearbeitungszentrum, vertikal / TECNO TEAM  / Enjoy Basic 3 AchsenCNC Bearbeitungszentrum, vertikal / TECNO TEAM  / Enjoy Basic 3 AchsenCNC Bearbeitungszentrum, vertikal / TECNO TEAM  / Enjoy Basic 3 AchsenCNC Bearbeitungszentrum, vertikal / TECNO TEAM  / Enjoy Basic 3 AchsenCNC Bearbeitungszentrum, vertikal / TECNO TEAM  / Enjoy Basic 3 Achsen
FabrikatTECNO TEAM
TypEnjoy Basic 3 Achsen
ZustandNeu
Lagernummer1110216
Think different - Think vertical
- Platz sparende, vertikale Bauweise
- Sichere Fixierung der Werkstücke
- Einfacher Umgang mit TPA Software
- Erhältlich als 3- oder 4-Achs Maschine
Fragen zu dieser Maschine?
CNC Bearbeitungszentrum
Fabrikat: TecnoTeam
Typ: Enjoy Basic 3 Achsen
Neumaschine


Aufrecht stehen bedeutet einen großen Fortschritt für den Menschen!

Save your space:
- Bei einer vertikalen CNC Maschine sparen Sie vor Allem Platz:
Ob für Verbrauchsmaterial oder für eine weitere Maschine, Sie haben mehr von Ihrer Werkstatt.

Einfach zu erlernen
- Mit der TPA Software bieten wir Ihnen eine umgängliche Software, die viele renommierten Hersteller für ihre Maschinen verwenden.
- Ob Kreise, Bögen, lineare Fräsungen, Bohrungen die TPA CAD zeigt Ihnen die Bearbeitung am virtuellen Werkstück an.
- Über die CAM können Sie eine Jobliste erstellen
- Sie benötigen keinen Taschenrechner, die Maschine rechnet für Sie.
- Die Software erlaubt viele geniale Tipps und Tricks, die wir gerne mit Ihnen teilen.

Mit Zuverlässigkeit zum Erfolg:
- Technoteam verwendet High-Quality Komponenten von renommierten Herstellern.
- Wir schneiden die Maschine perfekt auf Sie zu: verwenden sie massives Holz, bekommen Sie einen starken Motor

Werkstücke sicher fixiert:
Im Herbst fallen die Blätter, aber nicht die Werkstücke von Ihrer Maschine:
- Die Sauger werden Ihre Werkstücke halten, das bestätigen zahlreiche Tecno Team-Kunden.

Technische Daten:
- Nutzbare Arbeitslänge 3.000 mm
- Nutzbare Arbeitsbreite 1.100 mm
- max. Werkstückdicke beim Bohren 80 mm
- max. Werkstückdicke beim Fräsen 80 mm

- Arbeitsgeschwindigkeit X- und Y-Achse 24 m/min.
- Arbeitsgeschwindigkeit Z-Achse 12 m/min.

- Leistung Spindelmotor 5,5 / 9 kW
- Drehgeschwindigkeit Spindel mit Frequenzwandler 0 - 22.000 U/min.

- Werkzeug-Schnellwechselsystem ISO 30 / HSK 63F
- Anzahl unabhängiger senkrechter Bohrspitzen 10 n°
- Anzahl unabhängiger waagerechter Bohrspitzen 6 n°
- Drehgeschwindigkeit Bohrspitzen 3.000 / 7.200 U/min.

- Vakuumpumpe 100 m³/h
- 8 Stück Viereckige Sauger 120 / 60 mm

- Prismatische Linearführungen

- max. installierte elektrische Leistung 10 kW
- min. - max. Pressluftdruck 7 - 10 bar
- Absaughaube Durchmesser 120 mm
- Verpackungsmaße 4.600 x 1.990 x 2.330 mm
- Nettogewicht 2.500 Kg

Vakuum System (SCHMALZ ® System)
- 8 Stk. Vakuum Sauger
- 4 Stk. Aluminium Konsolen
- Vakuum Pumpe "GEV" 100 m³/h, 400 V

Lager / Kugelumlaufspindeln / Linearführungen
- 4 Stk. Lager in X-Achse
- 4 Stk. Lager in Y-Achse
- Linearführungen H30 e H25

Achsen / Motoren / Antriebskarten
- Bürstenlose Antriebsmotoren / High Quality Encoder
- Achsenmotoren mit Getriebe und nahezu spielfrei. Zwischen 5` und 3´
- Hochpräzise Zahnstange mit Ritzel in X
- Kugelumlaufspindel in Y und Z nahezu spielfrei

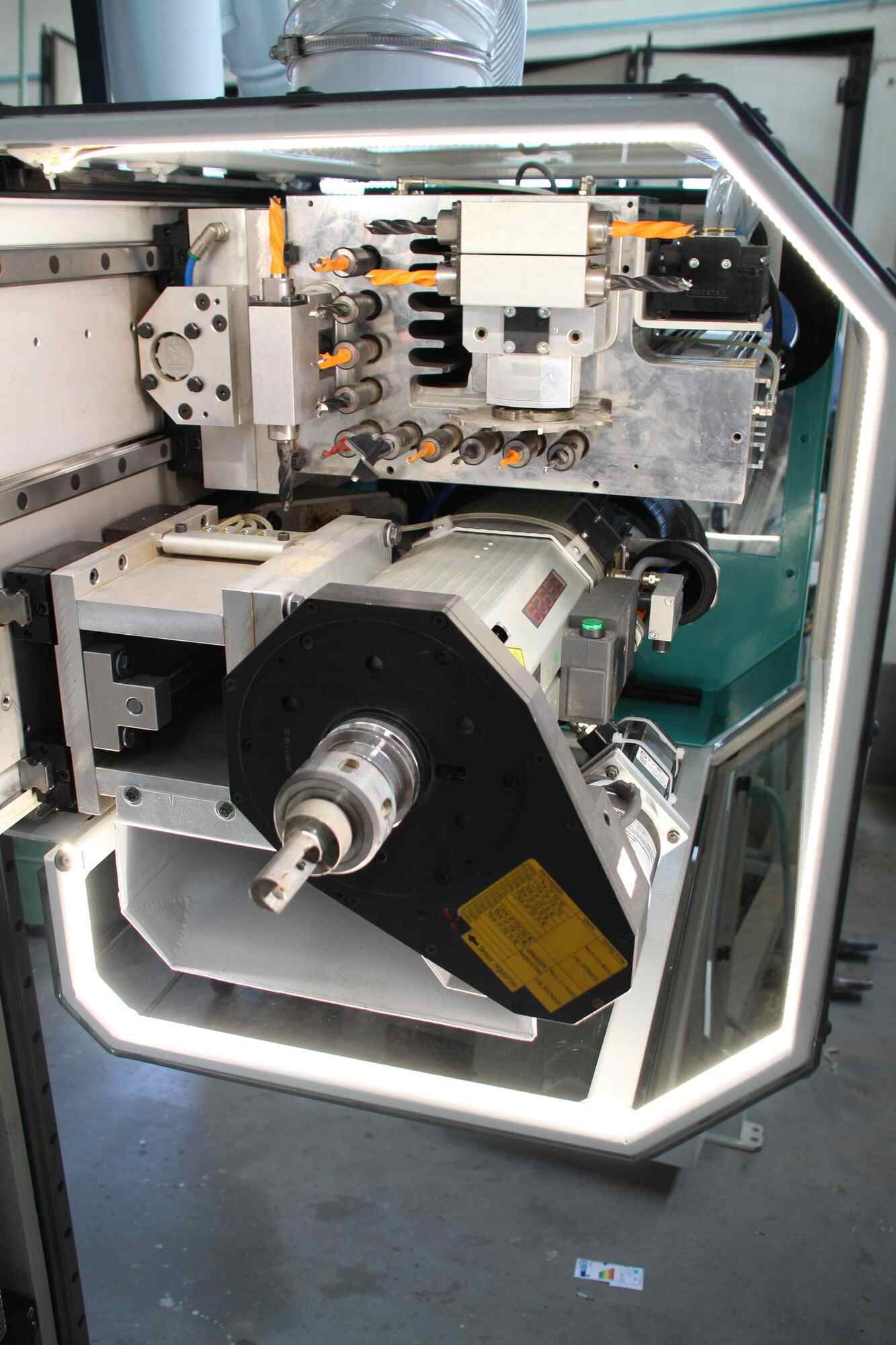

Fräser HSD ES929 // 4 Polig
- Pneumatisches Öffnen ISO / HSK 63F
- Hauptspindel Power 5,5 / 9 kW
- Einstellbare Drehzahlen Hauptspindel 3.000 / 22.000 U/min.
- Kühlung Hauptspindel durch Ventilator
- Inverter Leistung 5,5 / 7,5 kW

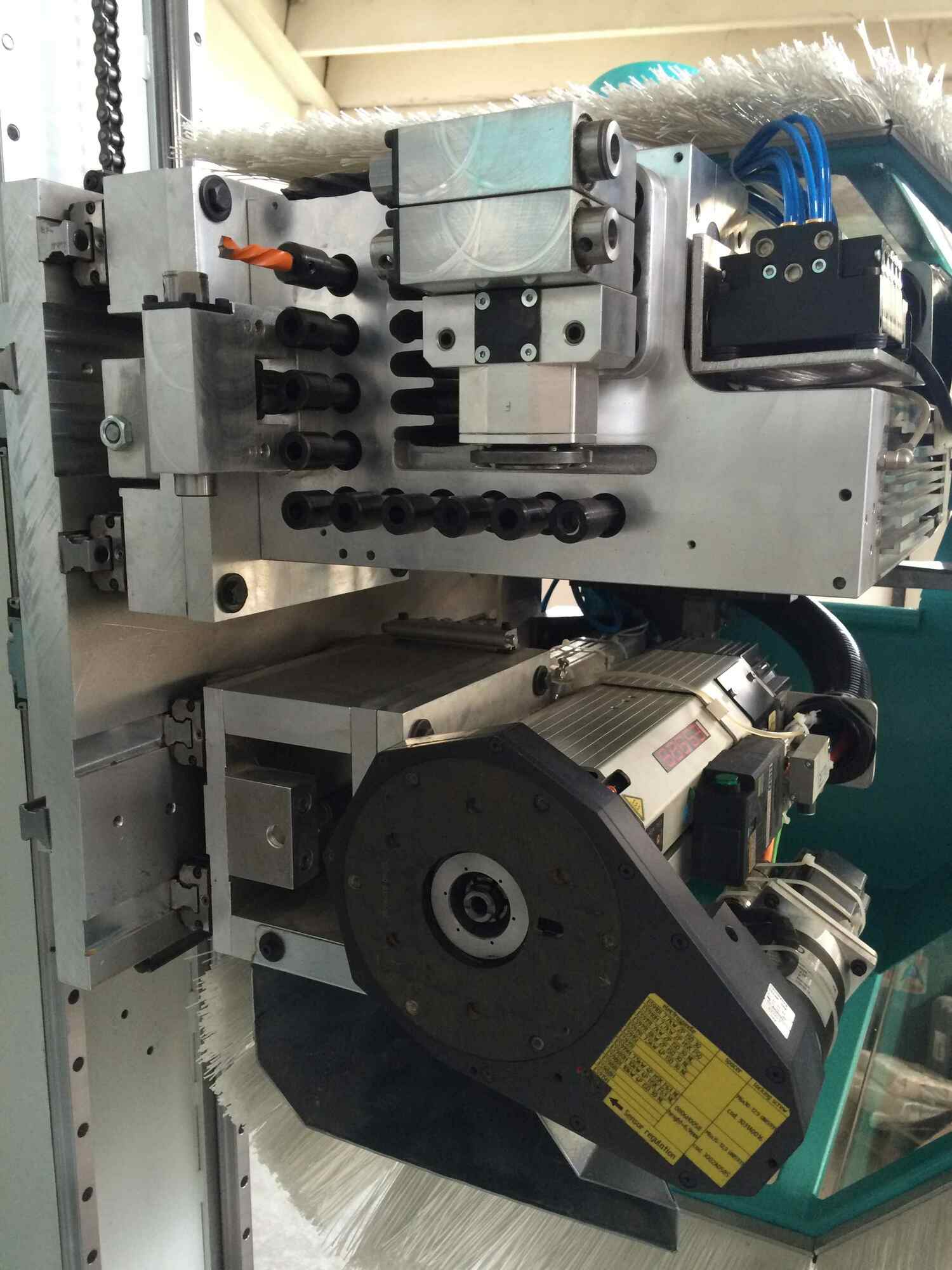

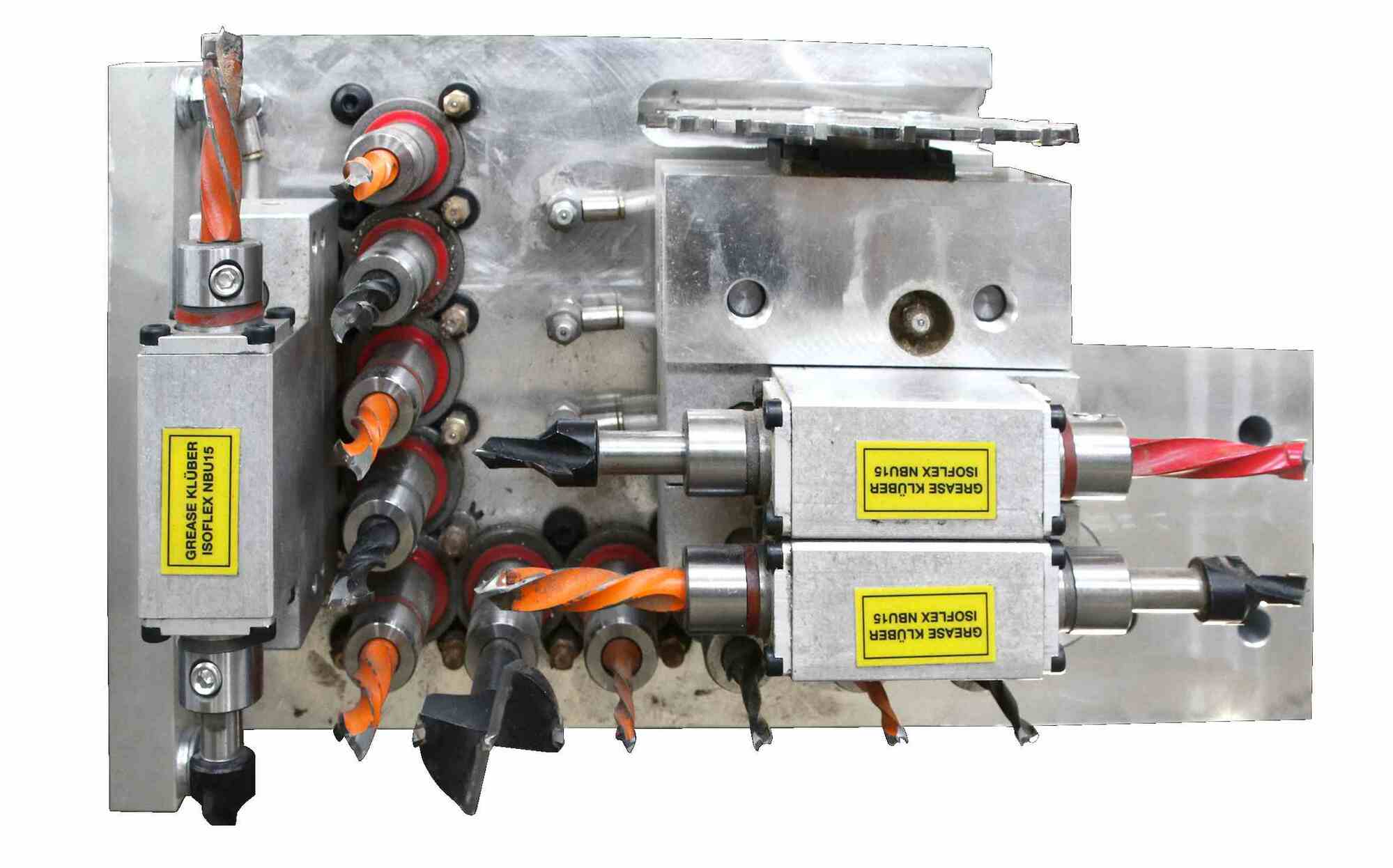

Bohrkopf
- 10 vertikale Spindeln
- 2 horizontale Spindeln von links
- 2 horizontale Spindeln von rechts
- 1 Spindel von oben
- 1 Spindel von unten
- 1 Sägeblatt X-Achse; Durchmesser 120 mm

Automatischer Werkzeugwechsler (auf der X-Achse mitfahrend)
- Automatischer Werkzeugwechsler mit 8 Werkzeugwechselplätzen auf der X-Achse mitfahrend (Werkzeugwechsel in jeder Position möglich)

Software und Hardware:
- PC Windows 10, aktuelle Version
- Lcd 24''
- Hardware PC HP
- Tastatur und optische Maus
- Netzwerkkarte für Internetverbindung und Fernwartung
- Software Cad-Cam Tpa Edi32 Bit oder TPA CAD. Parametrische Version Professional
- Software "Wood System Control" mit Listen zum Programme abarbeiten.


Die Maschine ist in einer weiteren Konfiguration "Enjoy Advanced 4 Achsen" erhältlich.


Optionen:

- Geschwindigkeit 40 m/min.
- Winkelgetriebe (Sägeblatt 0-360°)
- Winkelgetriebe mit 2 Ausgängen (zum Fräsen 0-360°)
- USB Tpa Büro Lizenz Dongel
- Automatische Schmierung
- Vakuumsauger
- Aluminiumkonsolen (Schmalz®)
- 4 Nullpunkte
- Anschlagklemmen
- Sauger und Konsolenpositionierung durch LED-Anzeige
- Bar Code Leser
- "Lamello - Cabineo" Makro
- "Lamello - Clamex" Makro
