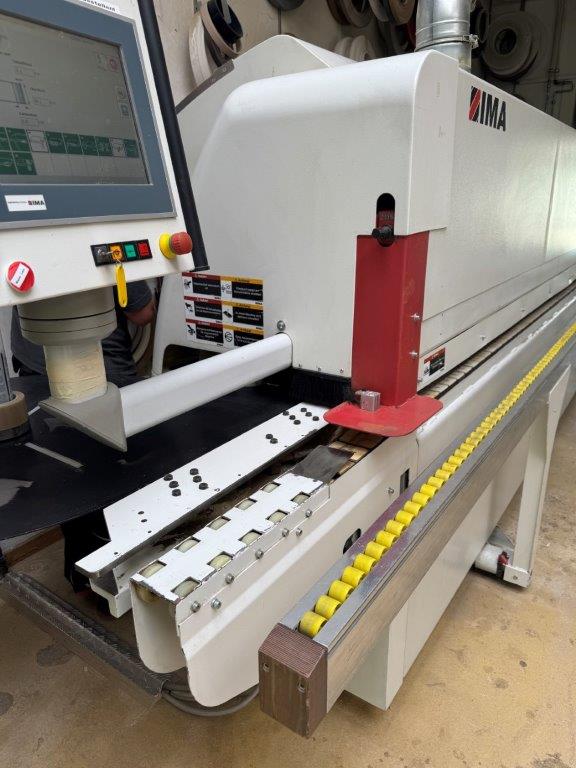

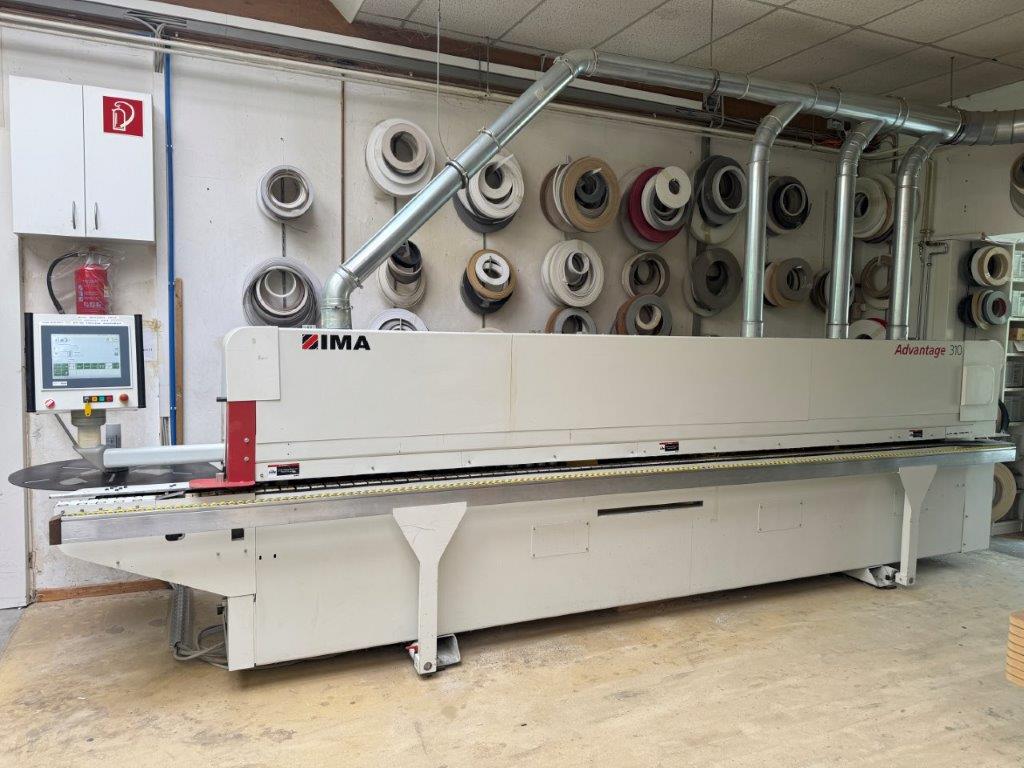

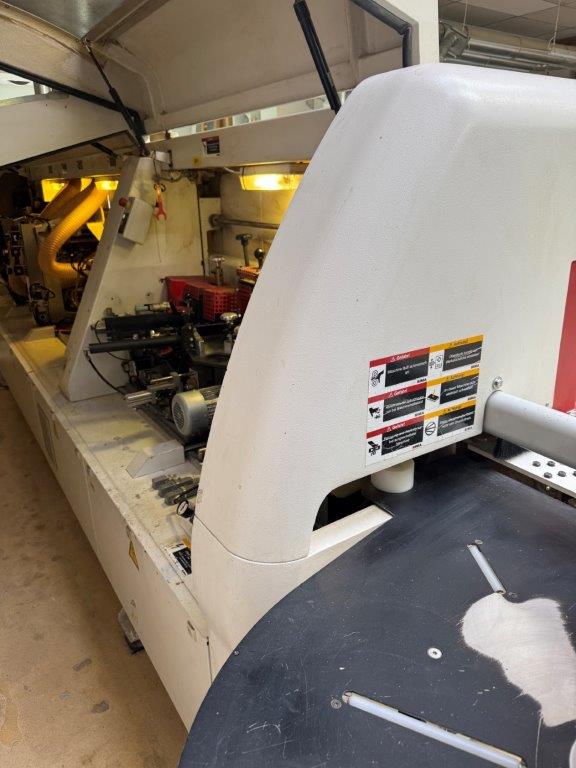

einseitige Kantenanleimmaschine

einseitige Kantenanleimmaschine
Fabrikat: IMA
Typ: Advantage 310
Baujahr: 2010


Technische Daten
Werkstück
- Werkstücklänge: min. 150 mm
- Werkstückbreite: min. 65* / 150 mm
*bei max. Werkstückdicke von 25 mm
- Werkstückdicke: min. 8 mm, 12 mm mit Profilziehklingen
max. 40 mm (mit MFA 08.346), 60 mm (mit SKF)
- Kleinstes Werkstück: 65 x 300 / 150 x 150 x 19 mm
- Bearbeitungszugabe pro Werkstückkante: 0 - 5 mm (max. Zerspanungsquerschnitt beachten)
- Werkstückform: rechtwinkelig
- Werkstoff: Spanplatte, MDF
- Oberflächenmaterial: Direktbeschichtung (Melaminharzpapier), Papier, Folie, Furnier

Kantenmaterial
- Rollenmaterial ohne Folie:
Papierkanten & Kunststoffkanten: 0,3 - 3,0 mm
Furnierkanten: 0,5 - 3,0 mm
- max. Kantenquerschnitt: 150 - 180 mm²
- Abgelängte Kantenstreifen:
Leisten: 3,0 - 8,0 mm
- max Leistenquerschnitt: 520 mm²
- Kantenhöhe: min. 12 mm, max. 65 mm
- max.  oberer Kantenüberstand: 2 mm
- Kantenprofile
Papierkante: ca. 0,4 mm, Fase 15°
Kunststoffkante bis 3,0 mm, Radiuswerkzeugabhängig
Leiste bis 8 mm bündig fräsen (mit Wechselmotor beim MFA)

Maschine
- Konstanter Werkstückausstand aus der Kettenbahn: 35 mm + Kantenstärke
- max. Kappquerschnitt 520 mm²
- Durchlaufbreite: min. 65 mm (bei Ausstand 35 mm)
- min. Werkstücklänge in Vorschubrichtung: 150 mm
- Grundhöhe (Oberkante kettenbahn): 940 mm
- Aggregatseite: In Vorschubrichtung links
- Pneumatikanschluß: ca. 7 - 8 bar

Trennmittelangabe oben/unten

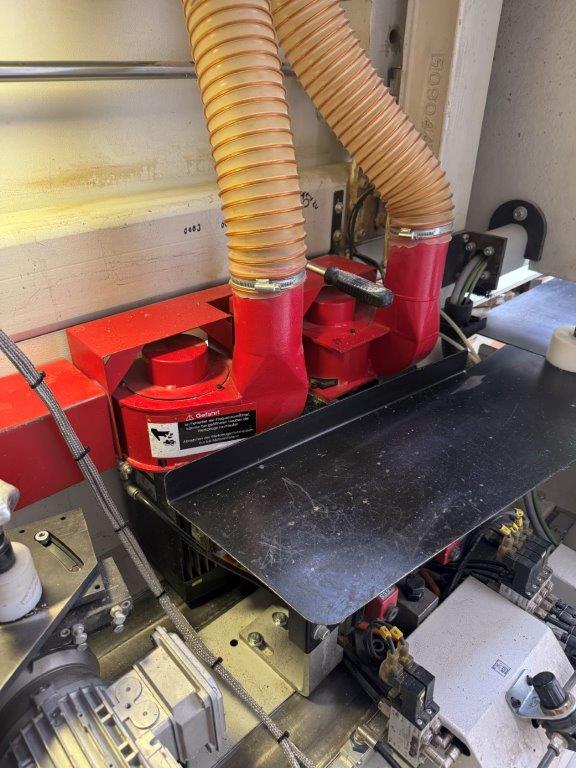

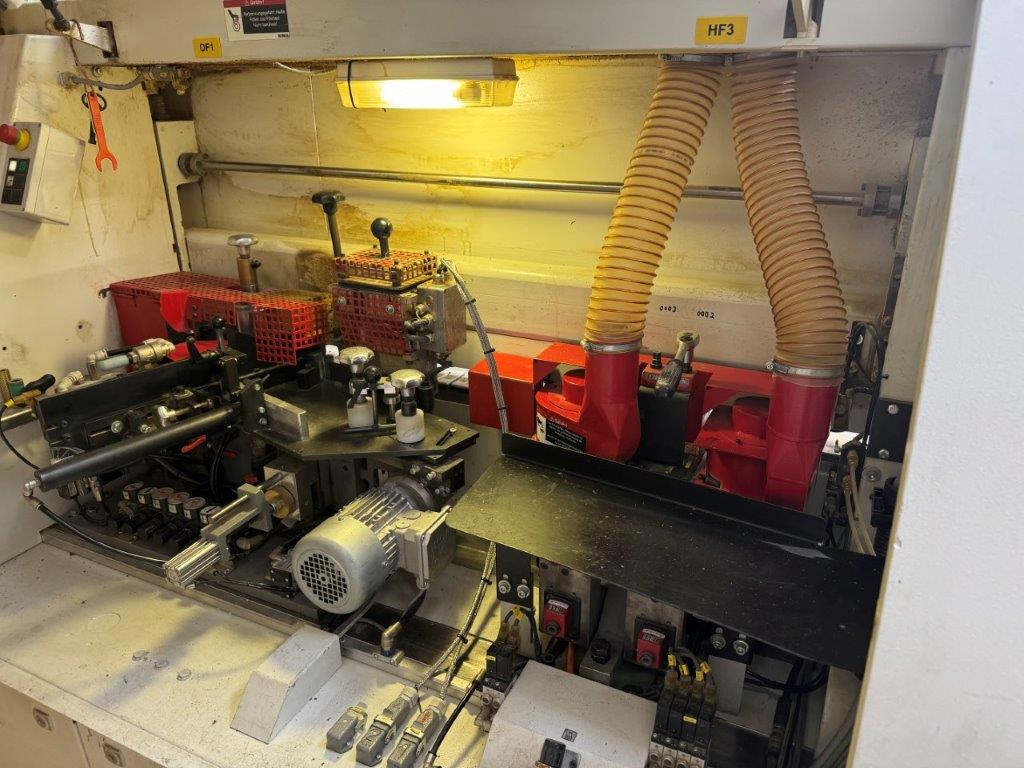

Fügefräsaggregat 08.379 und Blasdüse
- mit 2 Motoren a 4 kW, 9000 UpM, 150 Hz

Verleimaggregat 283.1513 mit Ölbadgetriebe
- Leimabgabe 0,8 l 60 mm hoch mit Quick-lock-System
- für Schmelzkleber oder PU-Kleber einsetzbar
- mit Einfachrollen-/ Leistenmagazin, Rollendurchmesser 800 mm
- mit 3 Hauptandruckrolle und 3 Nachpressrollen

Kappaggregat 08.415
- pneumatisch schwenkbar auf 0° oder 8°
- mit 2 Motoren 660 kW, 400 V, 200 Hz, 12000 UpM
- 2 HM-Kappsägeblätter 160 x 3,5 x 22, Z=36

Kopierfräsaggregat SKF-L
- mit 2 Motoren 180 W, 400 V, 200 Hz, 12000 UpM
- und 2 Motoren 400 W, 400 V, 200 Hz, 12000 UpM
- 1 Satz DP-Profilfräser I 80x12xHSK25-R, Z = 4, mit HSK25-Aufnahme
- Profillänge in Durchlaufrichtung: max  ca. 50 mm
- Werkstückdicke: max. 60 mm
- Arbeitsgeschwindigkeit: max. ca. 20 m/min
- Abstand zwischen 2 Werkstücken: min. ca 400 mm
-  min. Werkstückausstand = 35 mm + Profiltiefe

Profilziehklingenaggregat 08.519
- Zum Nachschaben eines oberen und unteren gefrästen Viertelkreisprofils

Reinigungsmittel sprühen

Selbsttastendes Ziehklingenaggregat 08.521
- zum entfernen von Schmelzkleberresten aus dem Randbereich von Werkstückober- und unterseiten

Schwabbelaggregat 08.617-2
- mit einem oberen und unteren Motor: 180 W, 50 Hz, 1400 UpM
- 2 Polierscheiben 50 x 160 x 19 mm



Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
