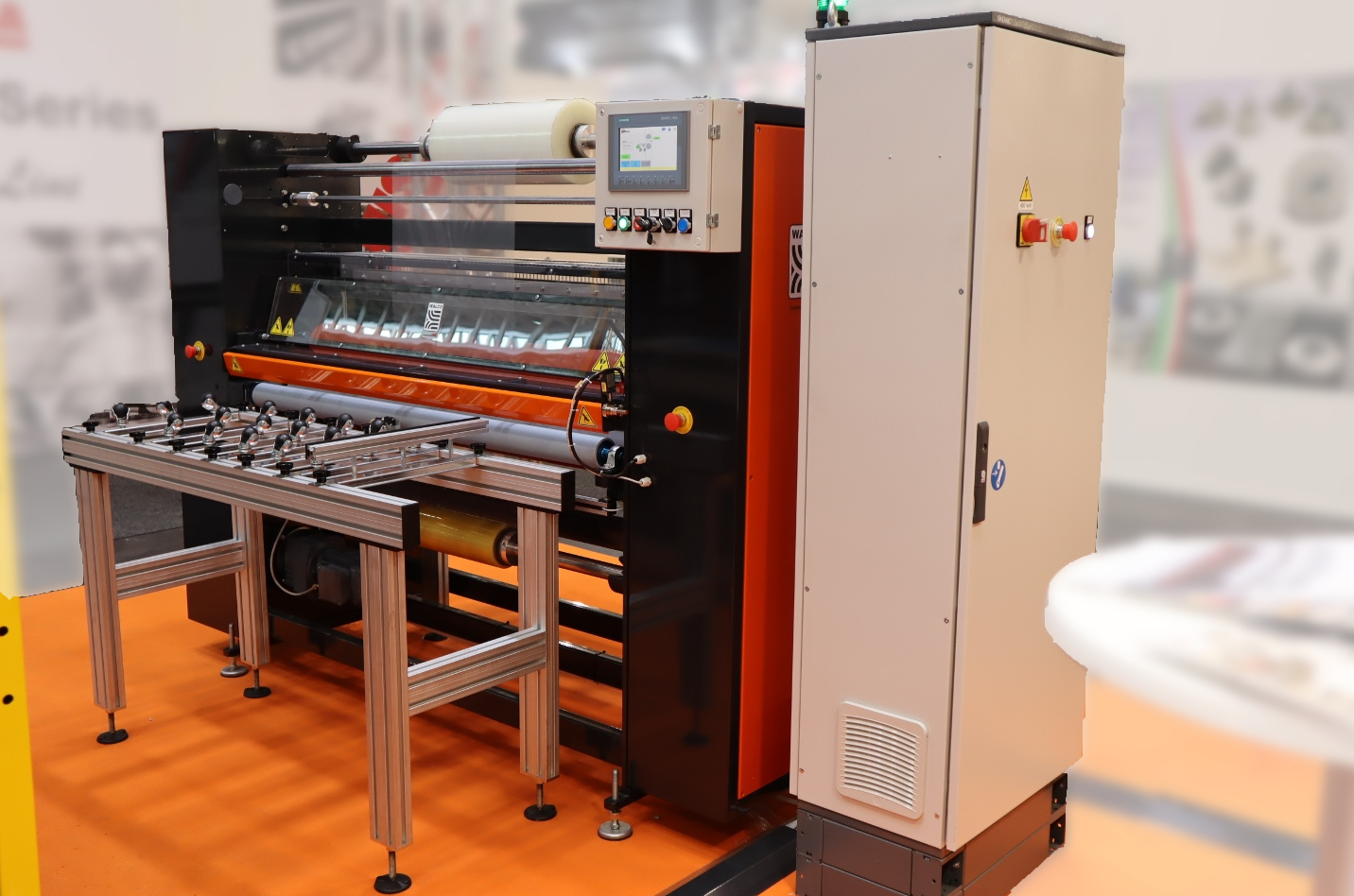

Hoch präzise Schutzfolien-Kaschieranlage

Hoch präzise Schutzfolien-Kaschieranlage / OMMA / PRO-J14_TFHoch präzise Schutzfolien-Kaschieranlage / OMMA / PRO-J14_TF
Hoch präzise Schutzfolien-Kaschieranlage / OMMA / PRO-J14_TFHoch präzise Schutzfolien-Kaschieranlage / OMMA / PRO-J14_TF
FabrikatOMMA
TypPRO-J14_TF
ZustandNeu
Lagernummer1110221
Kaschierwalzen Ø 150 mm
Arbeitsbreite 1.300 mm
Max. Werstückstärke 80 mm
Geschwindigkeit verstellbar 5/25 m/min
Arbeitshöhe (verstellbar +/- 20mm) 905 mm
Fragen zu dieser Maschine?
Hoch präzise Schutzfolien-Kaschieranlage
Fabrikat:  Omma
Typ: PRO-J14_TF
Neumaschine


Einzelmaschine (nicht in eine Linie eingebunden)

Werkstückabmessungen:
min. Breite 130 mm
max. Breite 560 mm
min. Länge 300 mm
max. Länge 2.250 mm
min. Dicke 19 mm
max. Dicke 25 mm

Für den Auftrag selbstklebender Folie auf der Oberseite lackierter Oberflächen.

Kaschierwalzen Ø 150 mm
Arbeitsbreite 1.300 mm
Max. Werstückstärke 80 mm
Geschwindigkeit verstellbar 5/25 m/min
Arbeitshöhe (verstellbar +/- 20mm) 905 mm

Anschlussleistung kW 0.75
Integrierte Einschub-/Auslaufrollen Länge (ca.) 300 mm
Farbe RAL 7021 + RAL 2004
Bedienerseite (vor der Maschine, in Richtung Eingang) rechts
Standard Spannung v 400/50/3+N+T
Max. Rollenaußendurchmesser Ø 300 mm
Rolleninnendurchmesser Ø 76 mm

Technische Ausrüstung:
- Hoch präzise automatische quer schneidende
  Folienschnittvorrichtung (statischer Schnitt).
  Schnittposition elektrisch durch Einsatz des Encoders
  programmierbar. Schnittdauer ~ 1 sec.
  2 Schnittarten möglich:
  - Schnitt zu den Kanten;
  - einige mm außerhalb der Werkstückkanten
    (abhängig von der Adhäsion des Films);
  - Innerhalb der Werkstückkanten, bis zu ca. 20mm.
- Multifunktionales Display zur Maschinenprogrammierung
  und Diagnose.
  Maschine ist durch einen PLC Siemens S7/1200
  mit digitalem Display und PROFINET Schnittstelle gesteuert,
  um verschiedene Programme zu verwalten.
- Unabhängiger Servo Getriebemotor gesteuert mit Servo
  Umrichter für kontinuierlich variable Geschwindigkeit.
- Obere Kaschierwalze mit spezieller Gummidualschicht.
- Elektronische Vorrichtung für elektrostatische Ladung mit
  Generator.
- Motorisierte Stärkenverstellung mit digitalem Display.
- Motorisierter Einschub und Auslaufrollen (300mm).
- Führung an Einschubrollen für geradlinige Zuführung.
- 1 Folienoberseitenzufuhrwelle mit verstellbarer Bremse
  für die Spannung der Folie.
- Unabhängig elektrischer Schaltschrank mit 5m Kabel
  (nur ON/OFF power) und Bedienerdisplay an der rechten
  Maschinenseite.
- Sicherheitsvorrichtung.
- CE-Zertifizierung; Anleitung in englischer Sprache.
- Elektrische Leitung und freie Signale 0-10v zur Abstimmung
  der Geschwindigkeiten von Einlauf/Auslauf.
- Spezielle Systeme zum Vorspannen und kontrolliertem
  Abwickeln der Schicht, unabhängig motorisiert und elektronisch
  verwaltet, spezifisch angegeben, Gebrauch sehr elastischer
  Schichten und/oder mit sehr dünnen Stärken
  und/oder mit hoch adhäsiver Schicht, um Falten zu vermeiden

- Betriebsanleitung und Sprache im Display in deutscher Sprache
