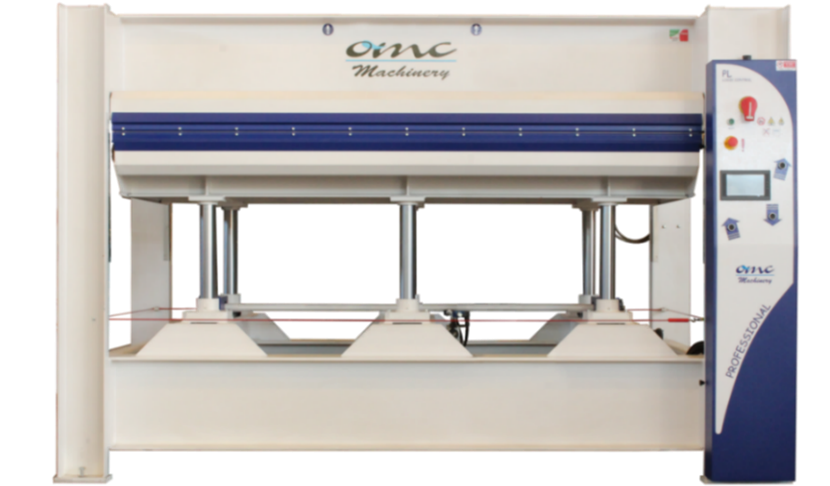

Heizplattenpresse

Heizplattenpresse
Fabrikat: OMC
Typ: PL 90s
Neumaschine

Technische Daten
Plattengröße: 3000 x 1300 mm
Hub: 400 mm
Hub Typ: Aufwärtshub (von unten nach oben)
Plattentyp: Elkom elektronische Platten
Presskraft: 90 tonnen auf 80% der Oberfläche
Presszylinder: 6 x Ø 70 mm
Spezifischer Druck: 2,05 kg/cm² auf 100% der Oberfläche, 2,56 kg/cm² auf 80 % der Oberfläche
Be- und Entladeseite: 3000 mm
Heizsystem: Elektronisch 25,4 kW, maximal Temperatur von 120°C
Automatische Öffnung mit Zeitschaltuhr
Bedienfeld: Standard
Anschluss: 400 V, 50 Hz, 3 ph
Sicherheitsvorrichtung:
Sicherheitskabel um die ganze Presse
Notfallbutton
Zweihandbedienung
CE-Standard

Pressenkonstruktion
Die Pressenkonstruktion besteht aus zusammengesetztem und geschweißtem Stahl. De Struktur sowohl der festen als auch der beweglichen Platte besteht aus zusammengesetzten und verschweißten Stahl. Die Presse ist mit einem Zahnstangenführungssystem ausgestattet, um eine perfekte parallele Bewegung während des Schließens/Öffnens der Platten zu gewährleisten.

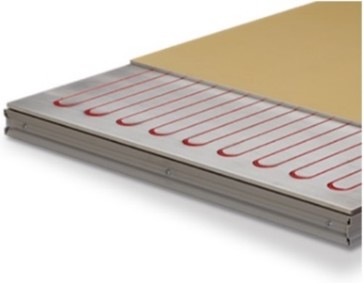

Heizplatte Elkom
Elektrische Elkom-Platten mit elektrischen Widerständen
Die Platten bestehen aus einer Spanplatte, auf der ein Aluminiumblech mit den elektrischen Widerständen angebracht ist.
Maximale Arbeitstemperatur 120°C.
Maximale Schubkraft = 7 kg/cm²

Hydraulisches System
- Das Hydrauliksystem besteht aus einem zweistufigen Aggregat mit Tauchpumpe zur Geräuschminderung und Schmierung der rotierenden Teile.
- Pumpe zum schnellen Schließen/Öffnen (hohe Förderleistung - niedriger Druck 35 l/min), Presspumpe (niedrige Förderleistung - hoher Druck 1,6 l/min).
- 2-PS-Elektromotor
- Das Hydraulikaggregat ist mit folgenden Kontroll-/Sicherheitsventilen ausgestattet, die auf dem Tank installiert sind:
- Höchstdruckventil: verhindert einen zu hohen Druck im Hydrauliksystem
im Falle eines elektrischen oder elektronischen Steuerungsfehlers
- Druckhalteventil (Rückhalteventil)
- Ventil für niedrigen Ablassdruck (Vorablassventil). Es vermeidet gefährliche Stöße
innerhalb des Systems.
- Ölablass-Steuermagnet

Steuertafel und elektrische Anlage
Die Pressparameter können auf dem Bedienfeld eingestellt werden, das mit folgenden Schaltern/Messgeräten ausgestattet ist:
- 2 Temperaturregler zur Einstellung der Plattentemperatur
- Manometer zur Druckregulierung mit automatischem Druckausgleichssystem
- Allgemeiner Ein/Aus-Schalter
- Zwei Handsicherheitstasten zum Schließen der Presse
- Zeitschaltuhr für die automatische Öffnung
- Schalter zur Auswahl des manuellen oder automatischen Öffnens der Druckplatten nach dem Arbeitszyklus .
- Aus/Ein-Schalter für den oberen und unteren Plattenwiderstand

Sicherheitssysteme
- Zeitgesteuerte bimanuelle Steuerung für das Schließen der Presse
- Sicherheitsseil an den vier Seiten der Presse
- Plattenverriegelung für die Wartung
- Schutzbügel für die Ritzel- und Zahnstangeneinheiten
- Sicherheitsaufkleber und Warnhinweise
- Bedienungs- und Wartungshandbuch
- die Presse entspricht den CE-Normen
