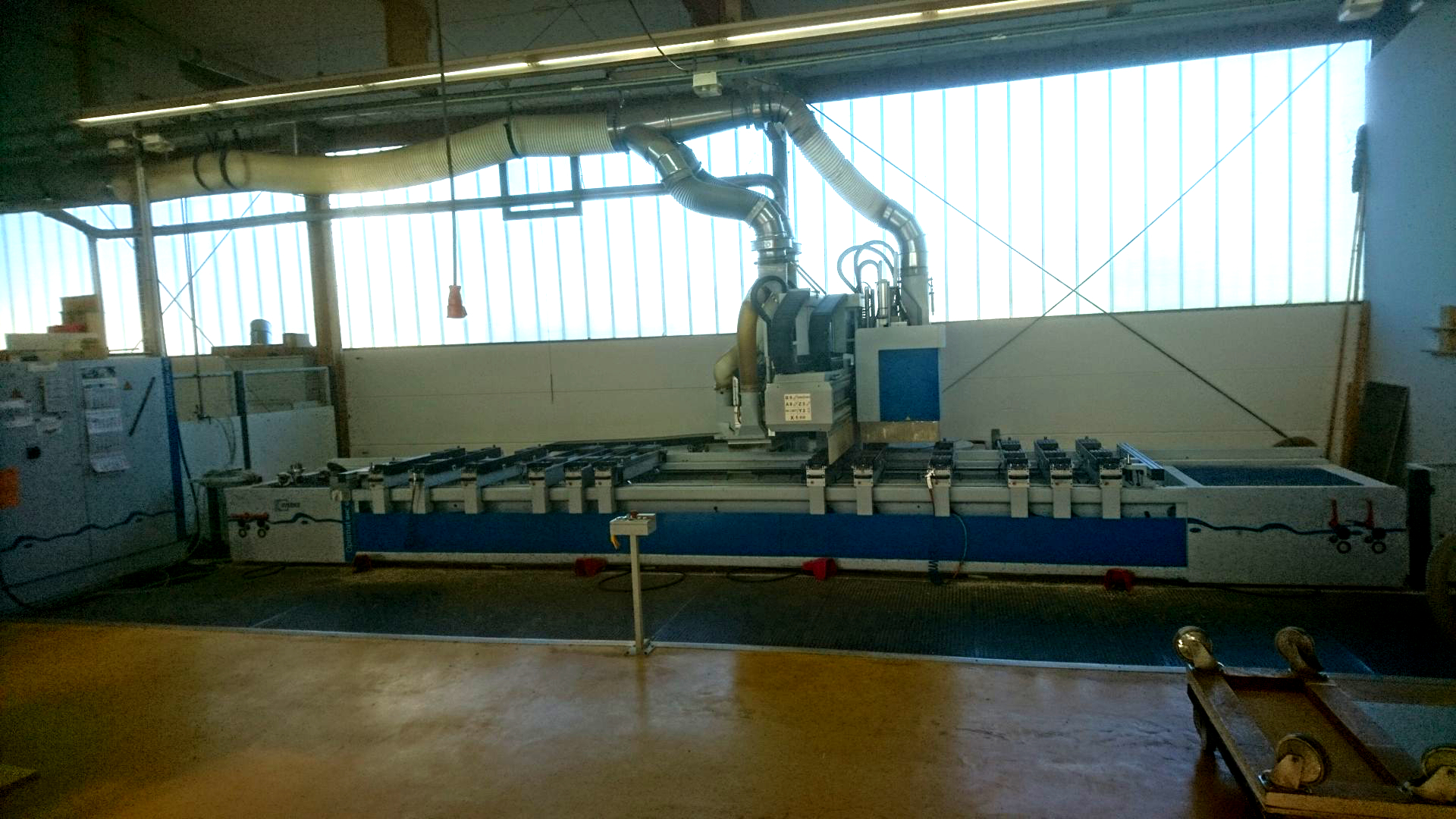

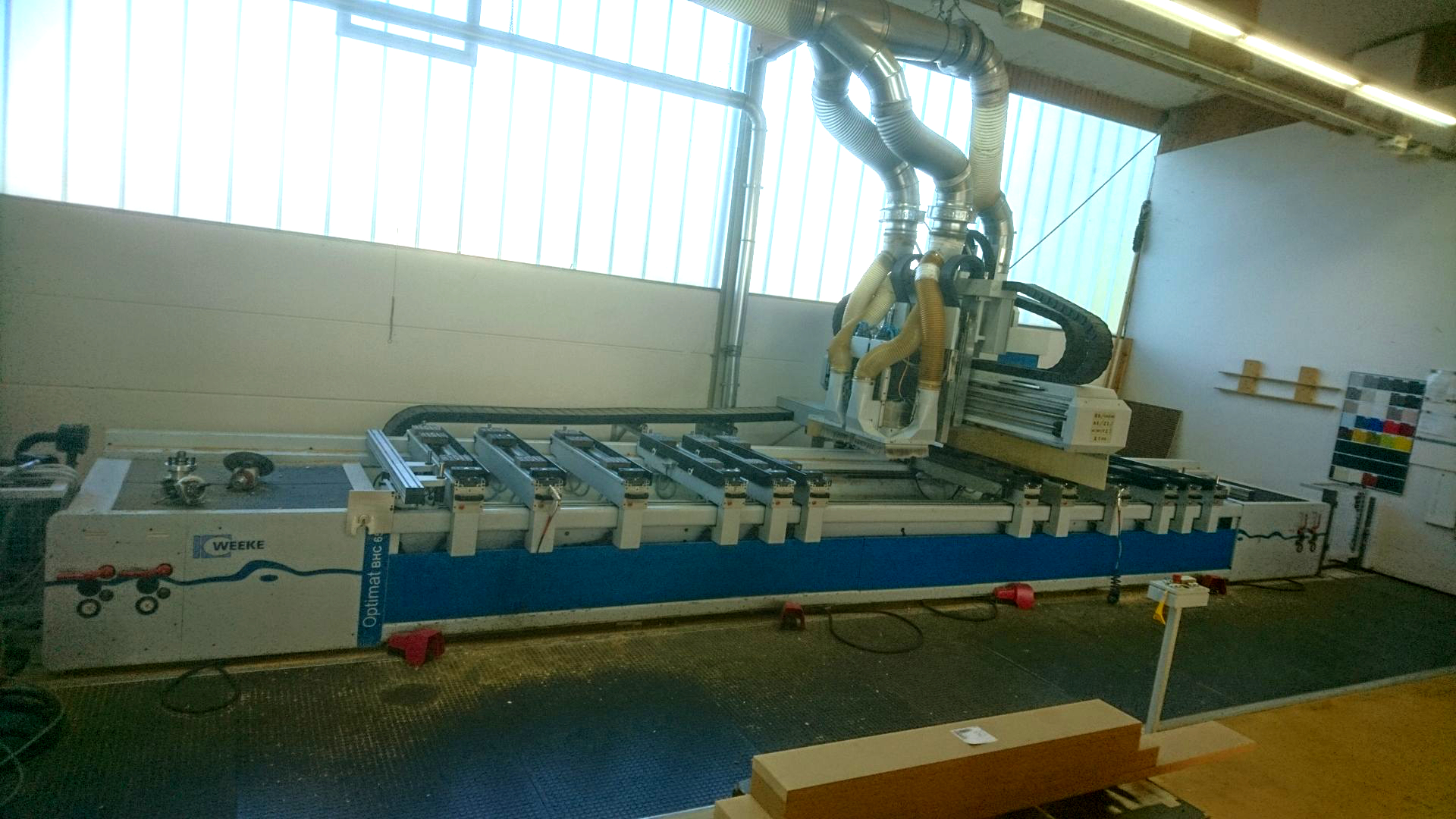

CNC Bearbeitungszentrum WEEKE Optimat BHC 655

CNC Bearbeitungszentrum
Fabrikat: Weeke
Typ: Optimat BHC 655
Baujahr: 2004

- Achsverfahrung (X-/Y-/Z-Richtung) über ein kompaktes Linearführungssystem, staubgeschützt
- Kugelrollspindel (Y- und Z-Richtung) und Zahnstangenantrieb (X-Richtung)

Software: WOODWOP, Maschinendatenerfassung, Bereitstellung Teleservice

BASIS-Tisch Grundausstattung, 6 Auflagen
1 wartungsarme Vakuumpumpe mit 100 m3/h Leistung
6 stufenlos in X-Richtung verstellbare Werkstückauflagen
4 programmgesteuerte Werkstückanschläge, montiert als hintere Anschlagreihe
6 programmgesteuerte Werkstückanschläge, montiert als vordere Anschlagreihe
2 in Y-Richtung an einem Alu-Profil montierte Seitenanschläge, die manuell bei einer Bearbeitung von überlangen Werkstücken abgeschaltet werden können. Die Seitenanschläge können in Y-Richtung manuell verstellt werden.
6 Werkstückanhebeschwingen für schwere Werkstücke

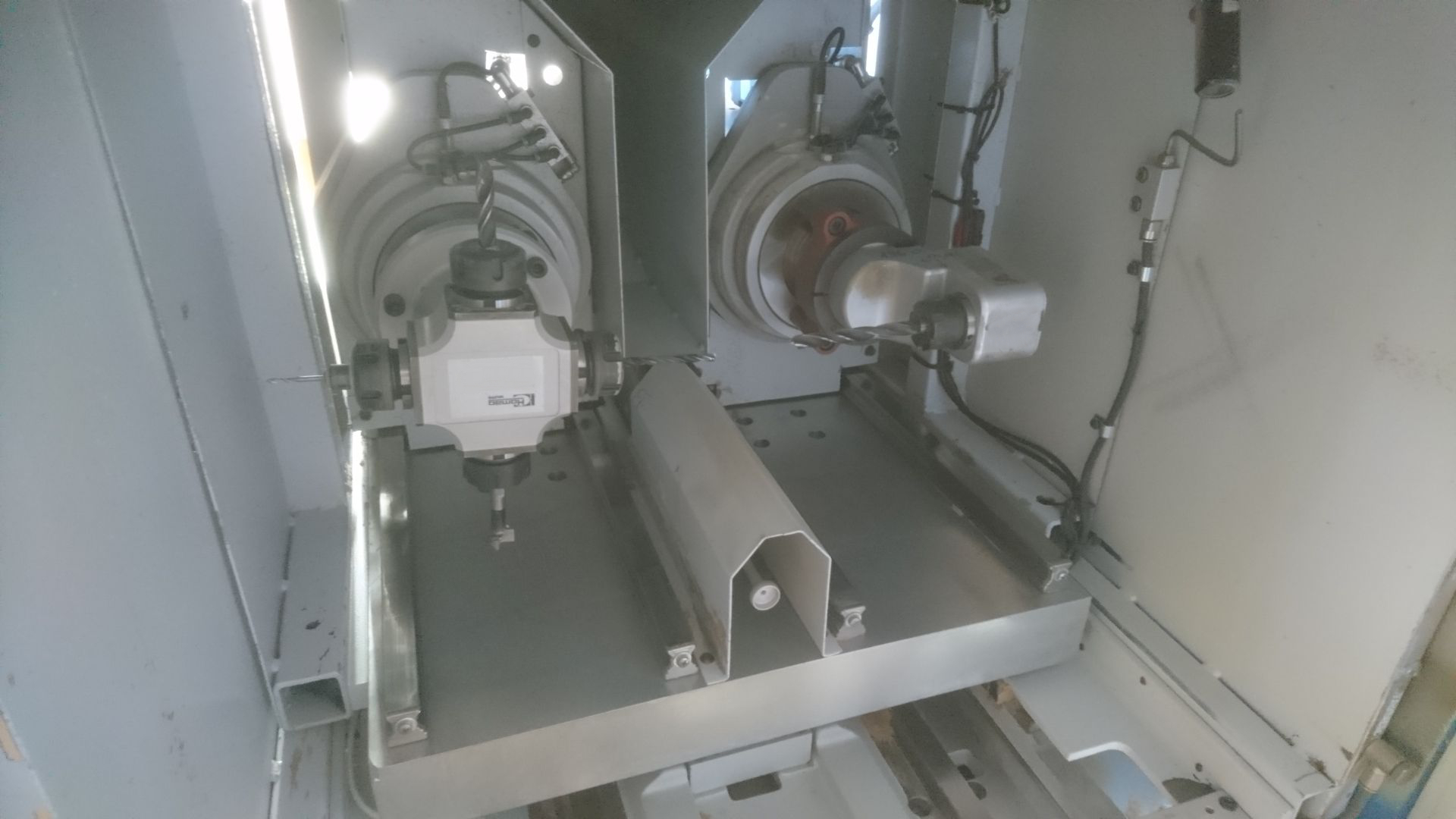

Frässpindel HSK auf 9 kW (S6 50%),Flüssigkeitsumlaufkühlung
Drehzahl: stufenlos 1250-24000 1/min programmierbar
360 Grad Stellachse

Zus. Seitenanschlagzylinder, pneumatisch absenkbar
ZUS. Längsanschlagzylinder, pneumatisch absenkbar
Doppelmittenanschlag arretierbar mit 4 Zylinder
Die Anschlagzylinder sind in Y-Richtung manuell begrenzt verstellbar.
Position 1: 300 mm (X-Richtung)
Position 2: 1000 mm (X-Richtung)
Hinweis: Die angegebenen Positionen beziehen sich auf das Maß zwischen den zwei Mittenanschlägen. Angepasst auf Pendelsituation.

Zsätzliche Vakuumpume 100 m³/h
Getrenntes Vakuumspannsystem (4 Vakuumfelder in X-Richtung)
Getrenntes Vakuumspannsystem für den Einsatz von mindestens 8 Werkstückauflagen bei der Vierfachbelegung

Tellerwechsler mit 18 Plätzen

LED-Positioniersystem

Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
