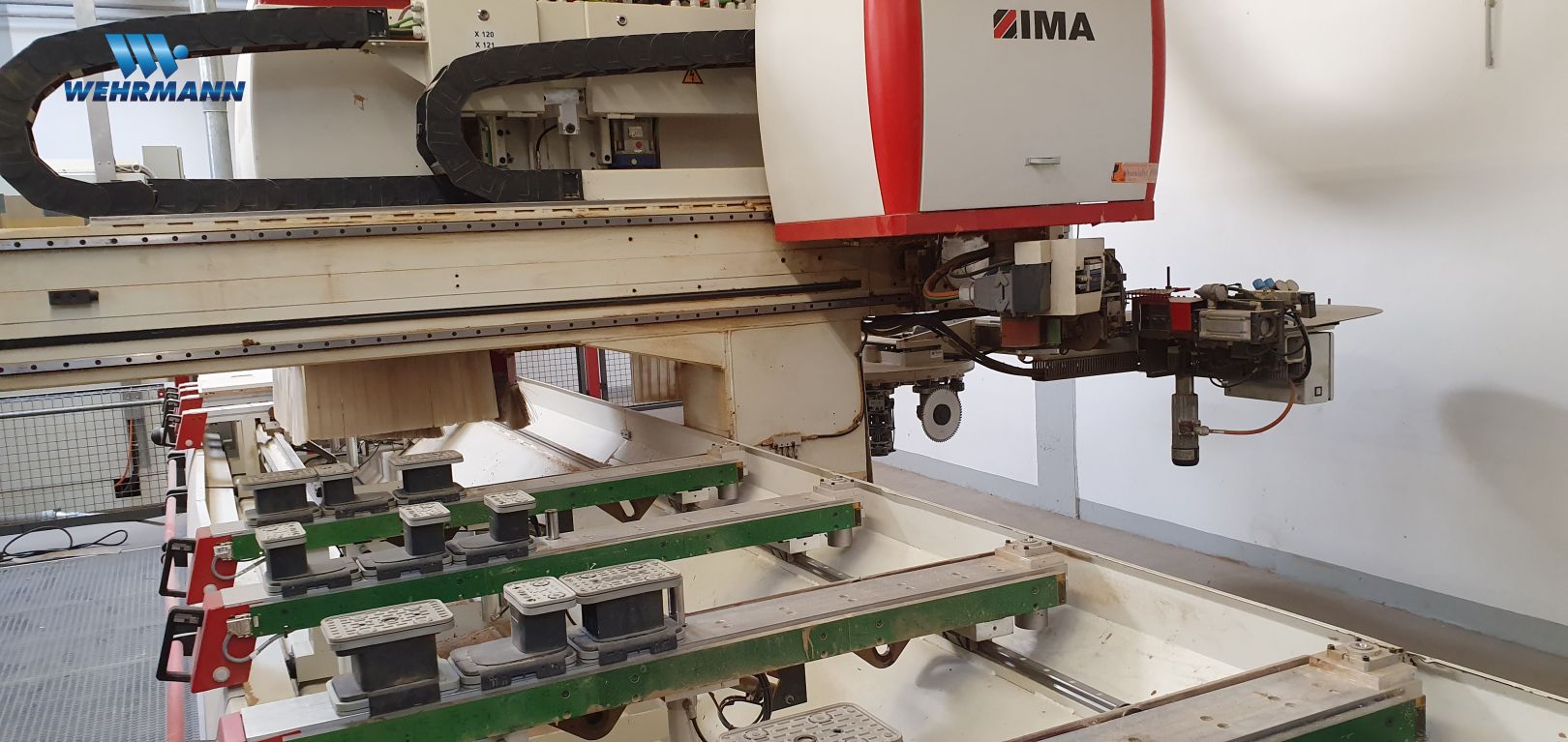

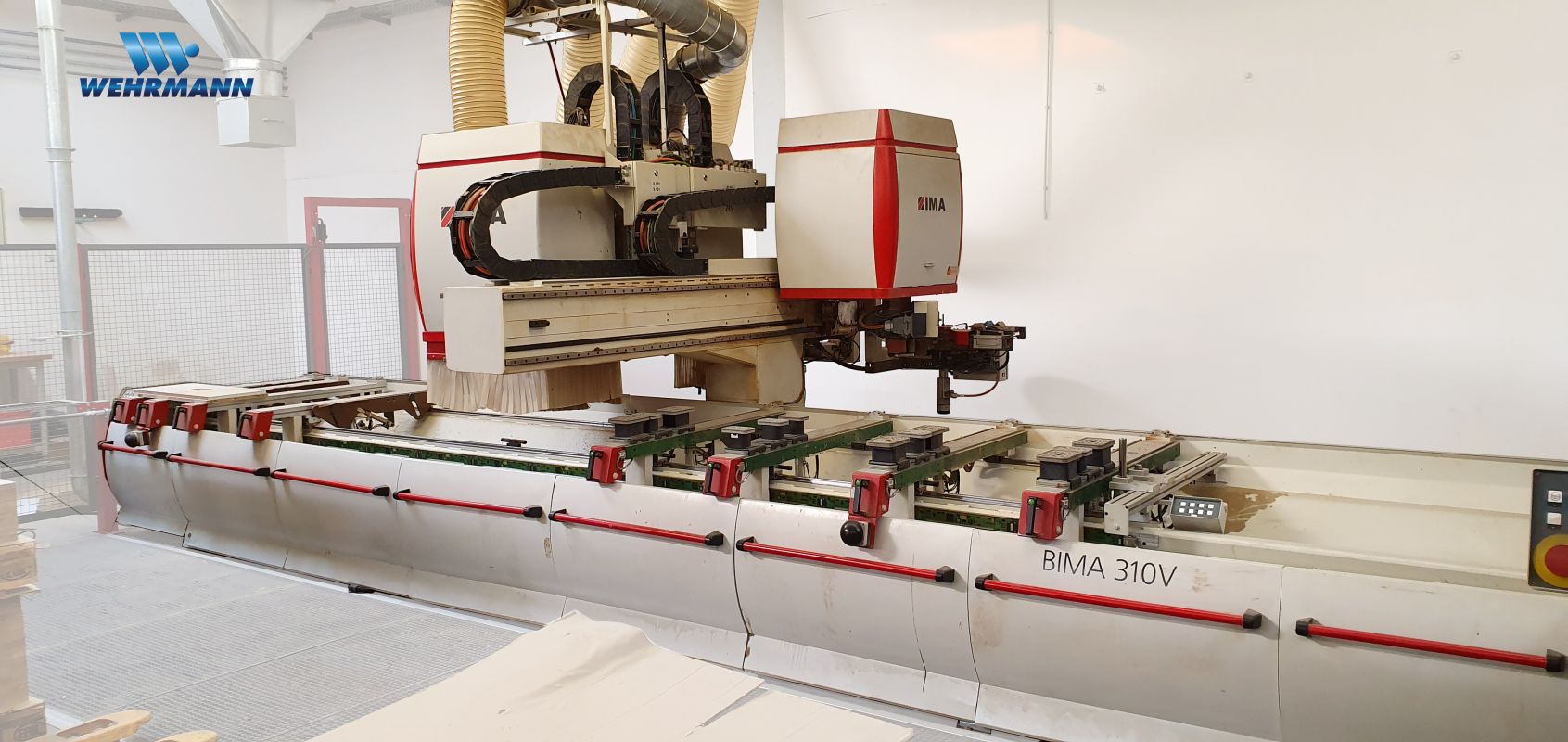

CNC Bearbeitungszentrum IMA BIMA 310V 120/600

CNC Bearbeitungszentrum
Fabrikat: IMA
Typ: BIMA 310V 120/600
Baujahr: 2004

Technische Daten:
Bearbeitungsbereich
- in X-Richtung ohne Verleimung 6000 mm
- in X-Richtung mot Verleimung 5000 mm
- in Y-Richtung 1200 mm
- in Y-Richtung mit Hauptspindel + WZ-Ø 20 mm 1300 mm

max. Aufspannhöhe ab
Oberkante Saugplatte Z1 100 mm
max. Werkstückdicke Z 2 abhängig von Ausstattung/Anwendung

Arbeitstischhöhe: ca. 950 mm

1 Hauptspindel mit Vorlegehub pneum.
- Antriebsleistung: 12 kW im S-1 Betrieb
- Werkzeugaufnahme: HSK F63, Kegel Durchm.=38 mm
- Werkzeugeinzug: automatisch
- Einzugskraft: 11000 N
- Werkzeuggewicht: max. 6 kg
- Drehrichtung: Rechts-/Linkslauf, programmierbar
- Drehzahlbereich: stufenlos 1500 - 24000 UpM, programmierbar
- Antrieb: frequenzgeregelter Drehstrommotor
Spindelschmierung: einmalige Werkfettschmierung
- Spindelkühlung: Wasserkühlung

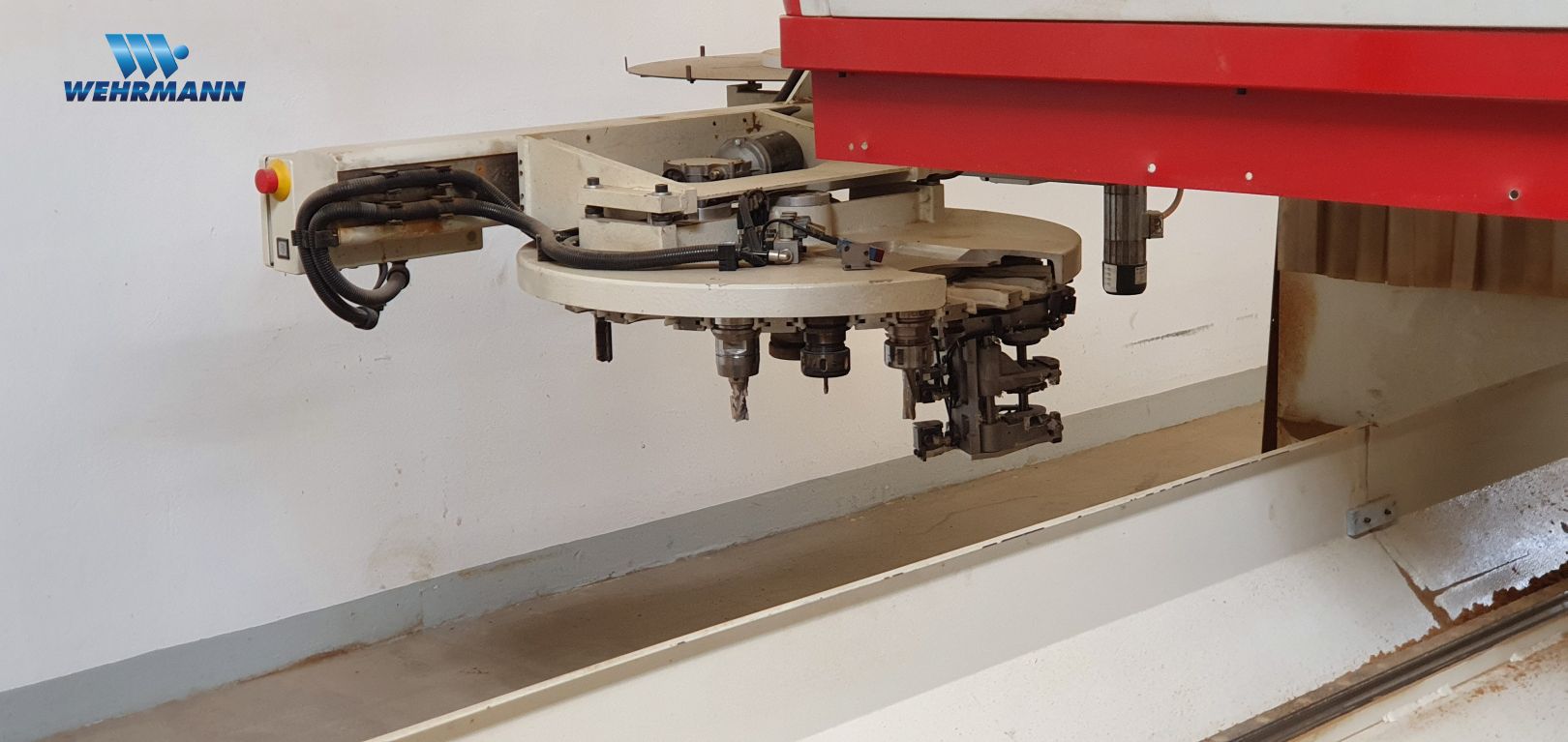

1 CNC-Achse 360 Grad drehend

1 vertikales Bohraggregat S21

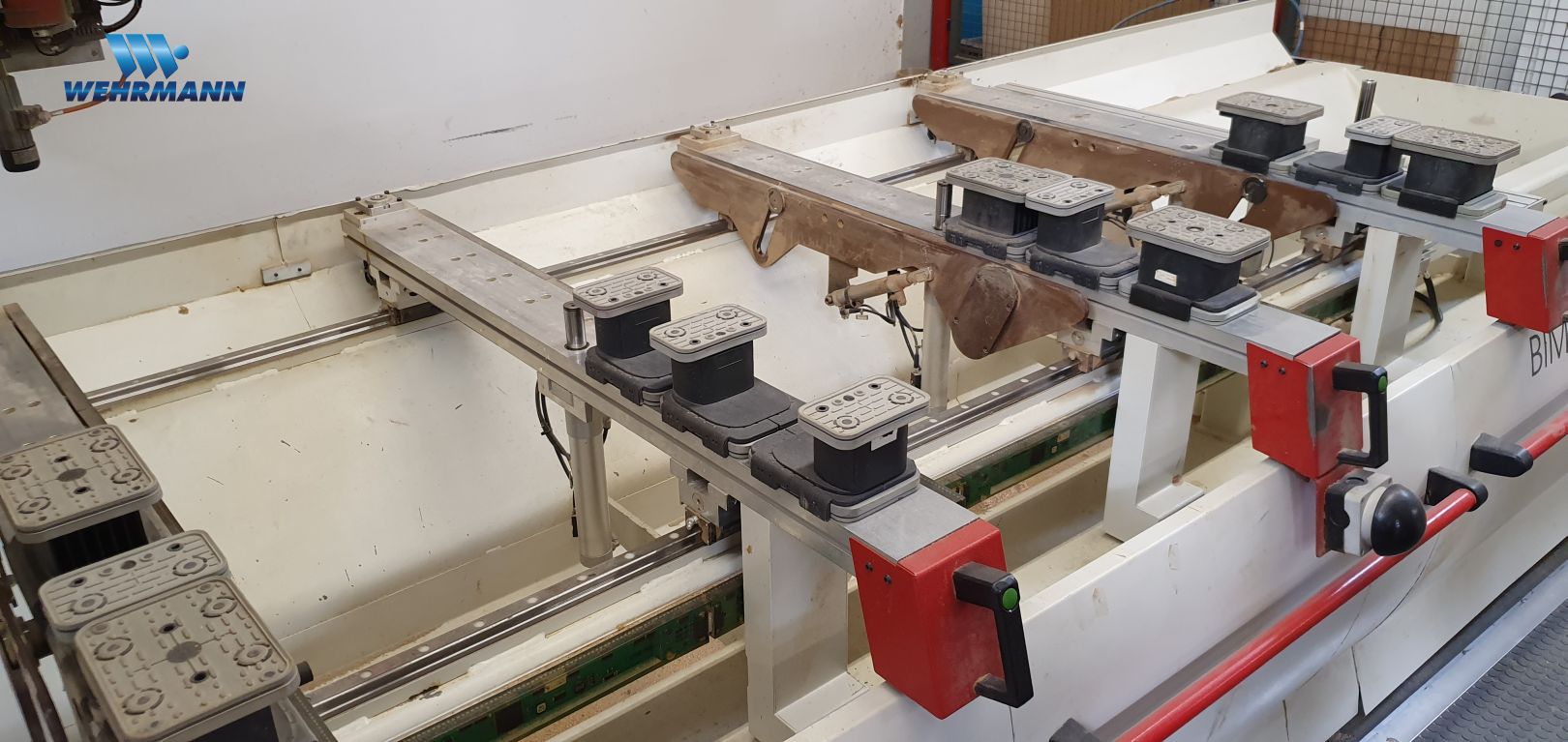

Maschinentisch besteht aus:
6 stufenlos in X-Richtung verstellbare Auflagearme, mit je einem hinteren und mittleren Anschlag, alle Anschläge programmgesteuert
6 Satz Saugplatten bestehend aus insgesamt
6 Saugplatten 114 x 159 x 100 mm
6 Saugplatten 125 x 75 x 100 mm
Die Auflagearme und Saugplatten sind individuell auf entsprechende Werkstückgröße positionierbar.

Wechselfeldbereich:
ohne Pendelbearbeitung, ohne Verleimung: X = 2 x 2900 mm
Freiplatz mittig: X = 200 mm
ohne Pendelbearbeitung, mit Verleimung: X = 2 x 2150 mm
Freiplatz mittig: X = 700 mm
mit Pendelbearbeitung, ohne Verleimung: X = 2 x 2400 mm
Freiplatz mittig: X = 1200 mm
mit Pendelbearbeitung, mit Verleimung: X = 2 x 1700 mm
Freiplatz mittig: X = 1600 mm

Vorschubantriebssystem
Eilgänge:
- X-Achse 100 m/min.
- Z-Achse 25 m/min.

Luftdruck: 6 bar

Werkzeugwechselmagazin 18fach

Werkzeugkodierung: platzkodiert
Werkzeuggewicht: max. 6 kg
Werkzeuglänge: max. 150 mm
Werkzeug-Ø: max. 100 mm bei Vollbelegung
max. 150 mm bei freien Nebenplätzen oder Verschachtelungen

Zentralanschluß für die Absaugung

Netzspannung: 3/N/PE, 400/230 V, 50 Hz
1 Vakuumpumpe 100 m3/h


Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
