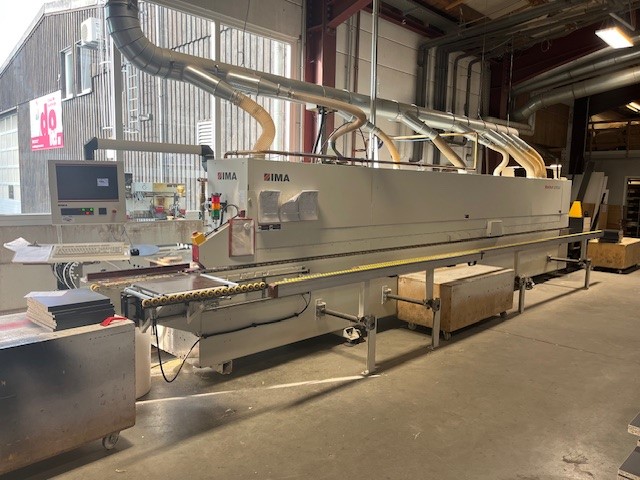

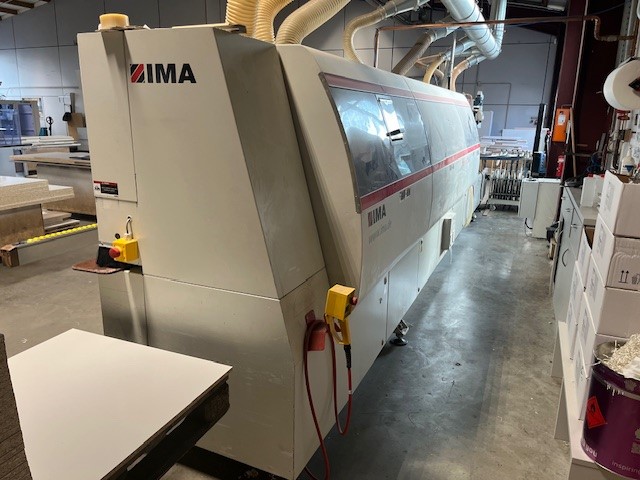

Einseitige Kantenanleimmaschine

Einseitige Kantenanleimmaschine
Fabrikat: IMA

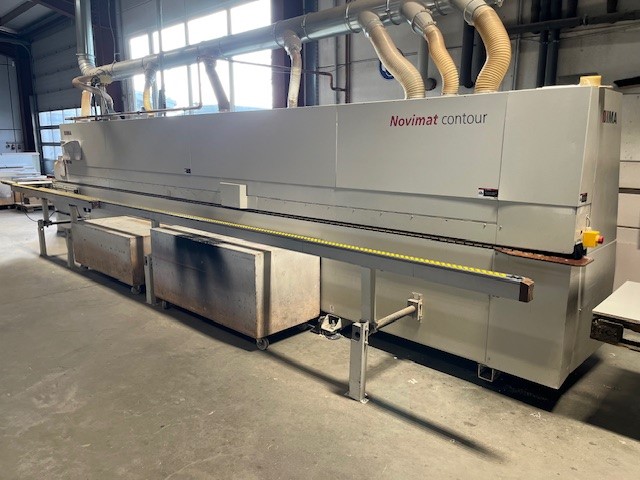

Typ: Novimat/Contour/I/G80/700/R3+
Baujahr: 2016

Einseitige automatische IMA-Kantenverleim- und nachbearbeitungsmaschine. Zum Kantenanleimen und Nachbearbeiten von plattenförnigen Werkstücken.

Technische Daten

Werkstück
- min. Werkstücklänge: 150 mm
- min. Werkstückbreite: 65 mm
- min. Werkstückdicke: 8 mm
- max. Werkstückdicke: 60 mm

Kantenmaterial
- Papier, Kunststoff (Folie nur mit Zusatzausrüstung) und Furnier
- min. Höhe: 14 mm
- max. Höhe 65 mm

Rollenmaterial
- min. Dicke: 0,3 mm
- max. Dicke 3 mm*
* Funierkanten eingeschränkt möglich bis max. 1,0 mm

Maschienenbestückung
Einschubtisch 63.152, ca. 500 x 500 mm

Fügefräsaggregat 08.379
- mit 2 Motoren à 4,0 kW, 8800 UpM, 150 Hz, Steuerbar

Strahler zum Vorwärmen der Werkstückkante

Verleimaggregat VTG für Verleimung von geraden Kanten bis max. 3 mm
-pneumatisch steuerbares Trennmesser zum Trennen des Kantenmaterials für Werkstückdicken bis 60mm

Vorschmelzbehälter ca. 1 l, 283.201
geregelt, mit einer Heizleistung 3 x 400 W für Abschmelzleistung
- bei EVA gefüllten Kleber: ca. 7,0 kg/h
- bei füllstofffreien Kleber: ca 5,0 kg/h
mit automatischer Granulatzuführung 283.19
aus einem Vorratstank: ca. 30 kg
über eine Saugleitung in die Abschmelzkammer mit Niveauregelung

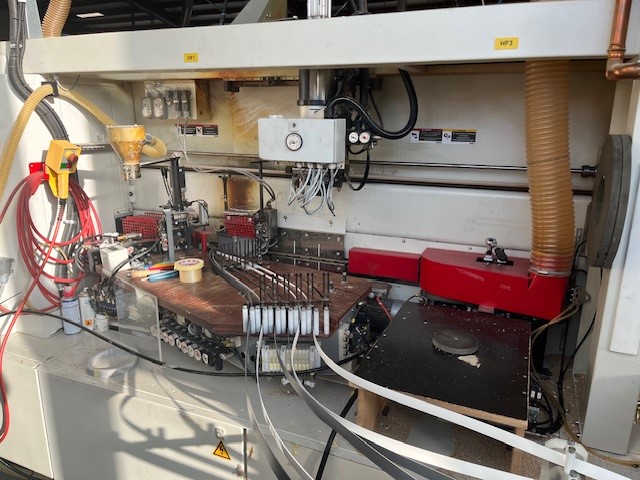

6-fach Kantenmagazin für Rollenmaterial 0,3 - 3 mm dick und max. Werkstückdicke 60 mm

Automatisches PU-Abschmelzsystem Quickmelt 283.203
über eine Verschiebevorrichtung direkt dem Kleberbehälter zugeordnet, mit einem Verschluss am Abschmelzausfluss und einer Nieveauregelung für das Auftragsbecken, für 2 kg Dosengebinde,
Abschmelzleistung ca. 8 - 10 kg

Vorfräsaggregat 08.055.0.1680
- zum Vorfräsen des oberen Kantenüberstandes
- mit 1 Fräsmotor 1850 W, 400 V, 200 Hz, 12000 UpM

Kappaggregat 08.42 / 30 / 8
- Pneumatische Schwenkung 0+25° für geraden und Fase-Kappschnitt
- Automatische Anpassung an die Vorschubgeschwindigkeit 20 + 30 m/min
- mit 2 Motoren, 660 W, 200 Hz
- max. Arbeitsgeschwindigkeit: 30m/min bei Kantenquerschnitt 3 x 45 mm

Mehrfach-Profilfräsaggregat 08.0587 mit 2 Motoren
zum Fräsen von 4 profilen, mit Schnittmotor-Achsen für das horizontale und vertikale Positionieren, zum Profilieren/Fasefräsen von oben und unten
- mit 2 Fräsmotoren 1000 W, 400 V, 200 Hz, 12000 UpM

Konturfräsaggregat KFA x20
zum Profilfräsen der vorderen und hinteren Werkstückkontur
- 1 Motor 180 W, 400 V, 200 Hz, 12000 UpM
- Werkstückdicke: 8 - 60 mm
- max. Arbeitsgeschwindigkeit: 20 m/min

Mehrfach-Profilziehklingenaggregat 08.516
mit Schrittmotor-Achsen für das horizontale und vertikale Positionieren, zum Feinbearbeiten eines oberen und eines unteren Viertelkreisprofiles an Kunststoff-Kantenmaterialien von oben und unten tastend (max. 3 Profile)

Ziehklingenaggregat 08.521

Schwabbelaggregat 08.617-2
- mit einem unteren und oberen Motor 180 W, 50 Hz, 1400 UpM

Standartfräsaggregat 08.190, zum Nuten/Fälzen und Profilieren
- 1 Fräsmotor 4,5 kW, 150 Hz, 9000 UpM incl. Frequenzumrichter mit Bremsfunktion
- einer manuellen 90°-Schwenkvorrichtung von 180°-270°

NC-Achse für die vertikale Verstellung

NC.Achse für die horizontale Verstellung



Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
