Einseitige Kantenanleimmaschine mit PU + HOT-AIR

eins. Kantenanleimmaschine

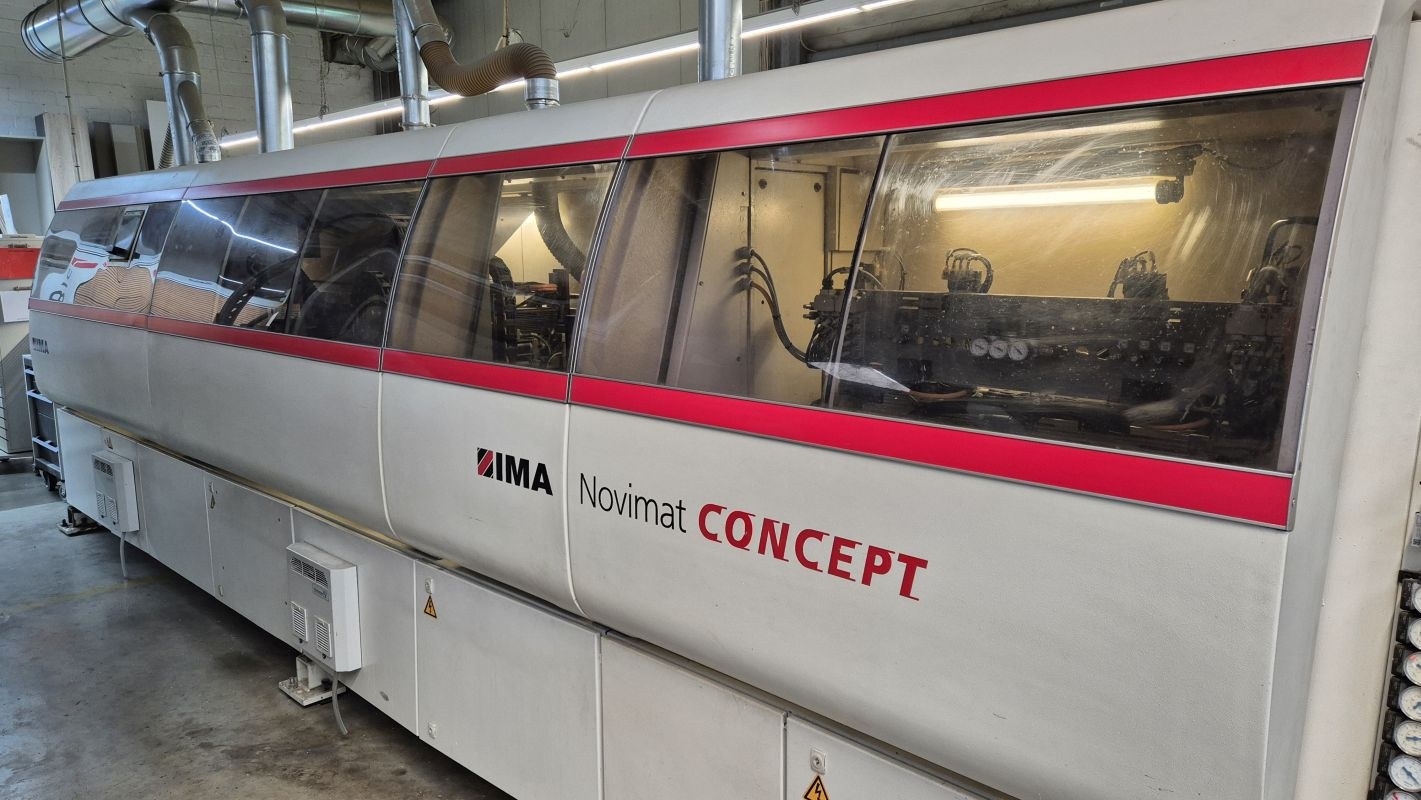

Fabrikat: IMA
Typ: NOVIMAT Concept / I / G80/440 /R3

Baujahr 2006

Technische Daten

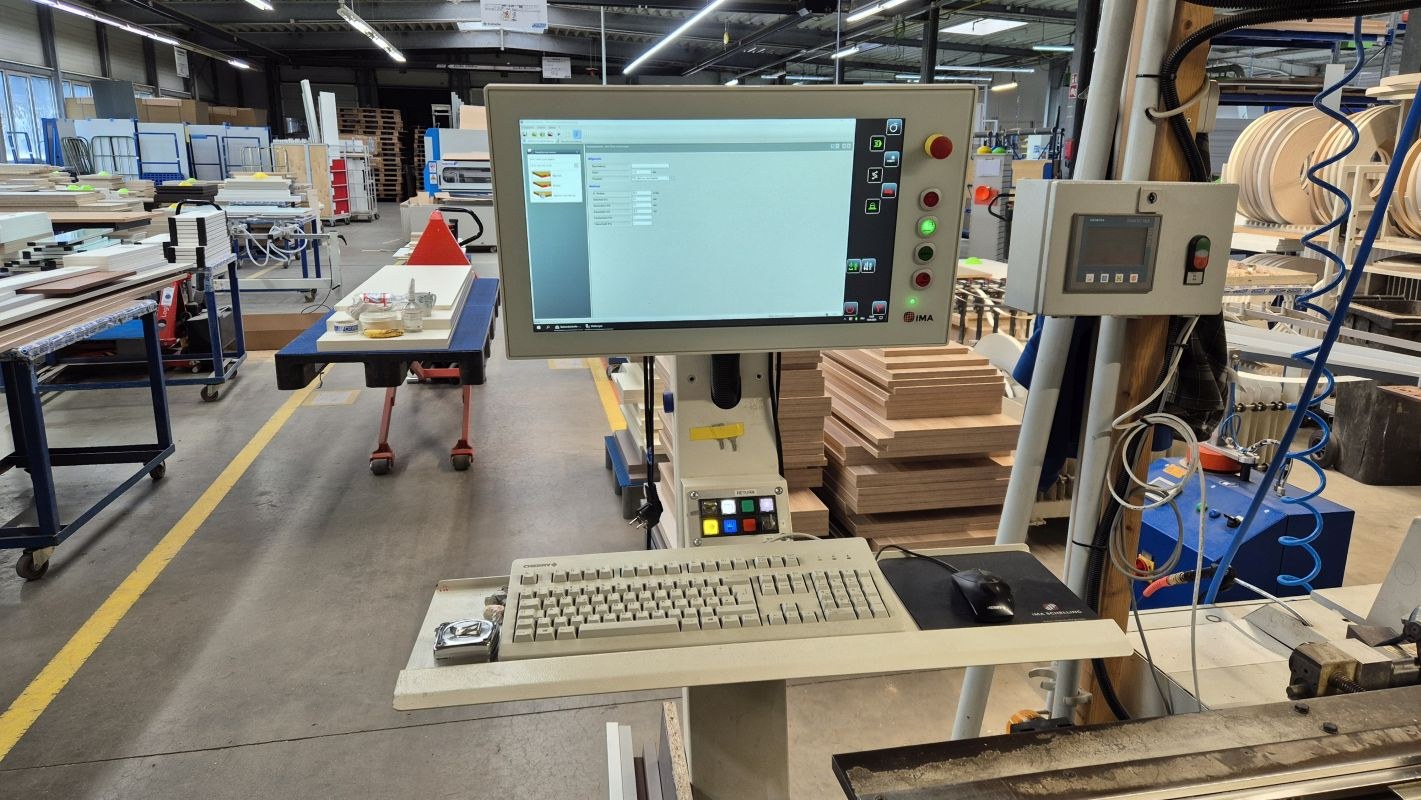

Mit neuer IMA Steuerung aus 2020

Einlauf mit Anschlaglineal über Achse verstellbar

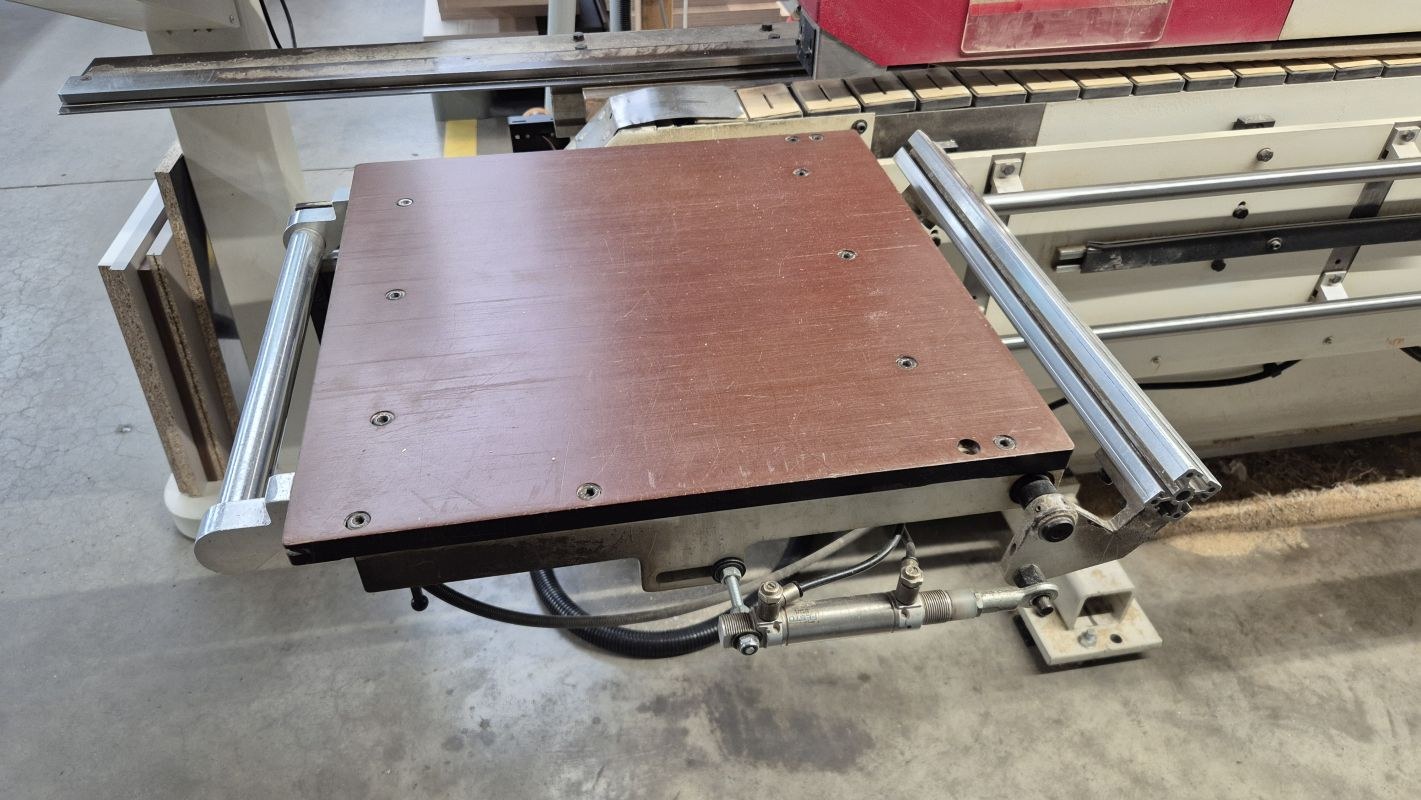

Einschubtisch für das sichere Einführen von Teilen quer zur Durchlaufrichtung.
Mit steuerbarem Anschlaglineal für ein winkeliges Anlegen.

Fügefräsaggregat mit 2 Motore je 4,5 KW, 150 Hz, 9.000 U/min.
Pneumatisch steuerbar, horizontale Verstellung über Achse.

300 mm Strahler zum Vorwärmen der Kante, 2 x 1,5 KW

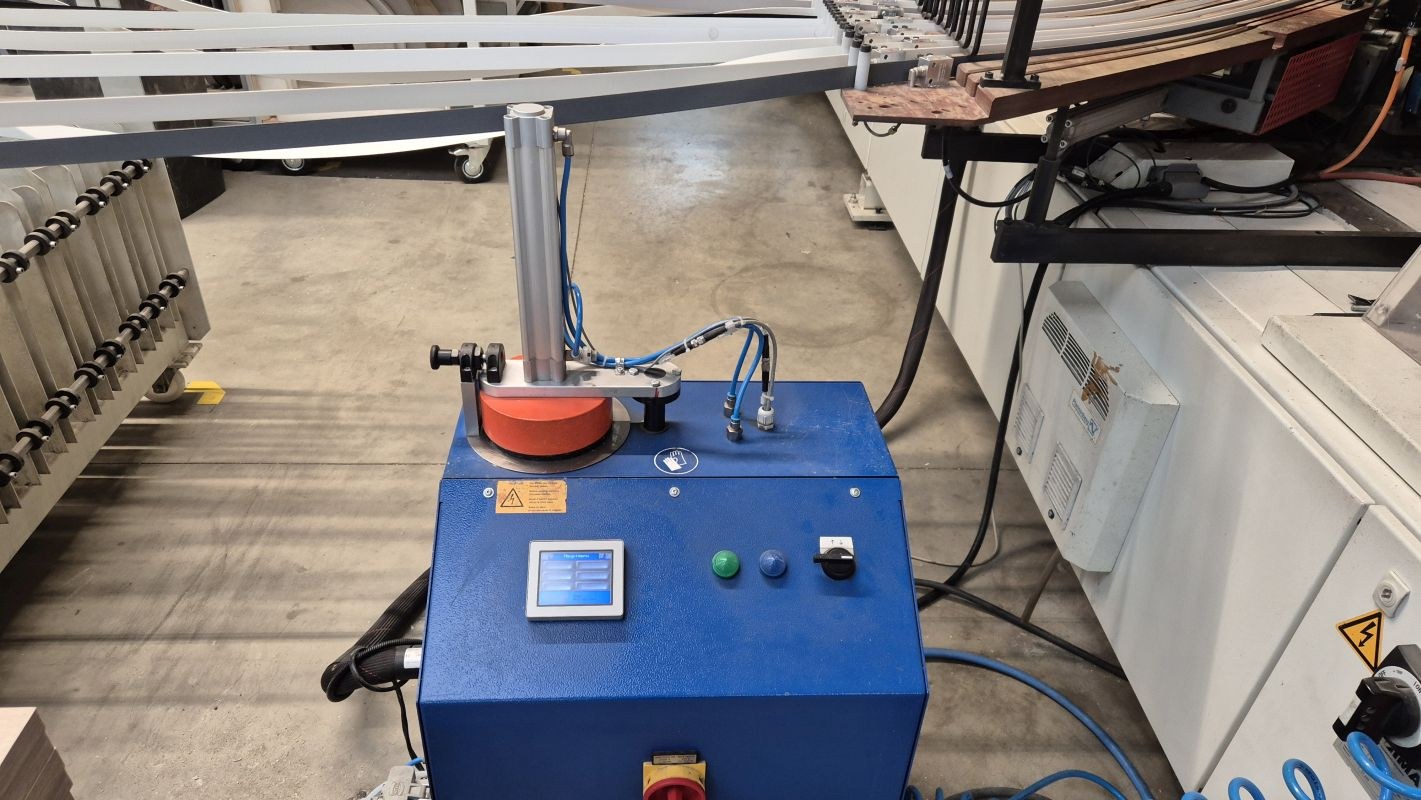

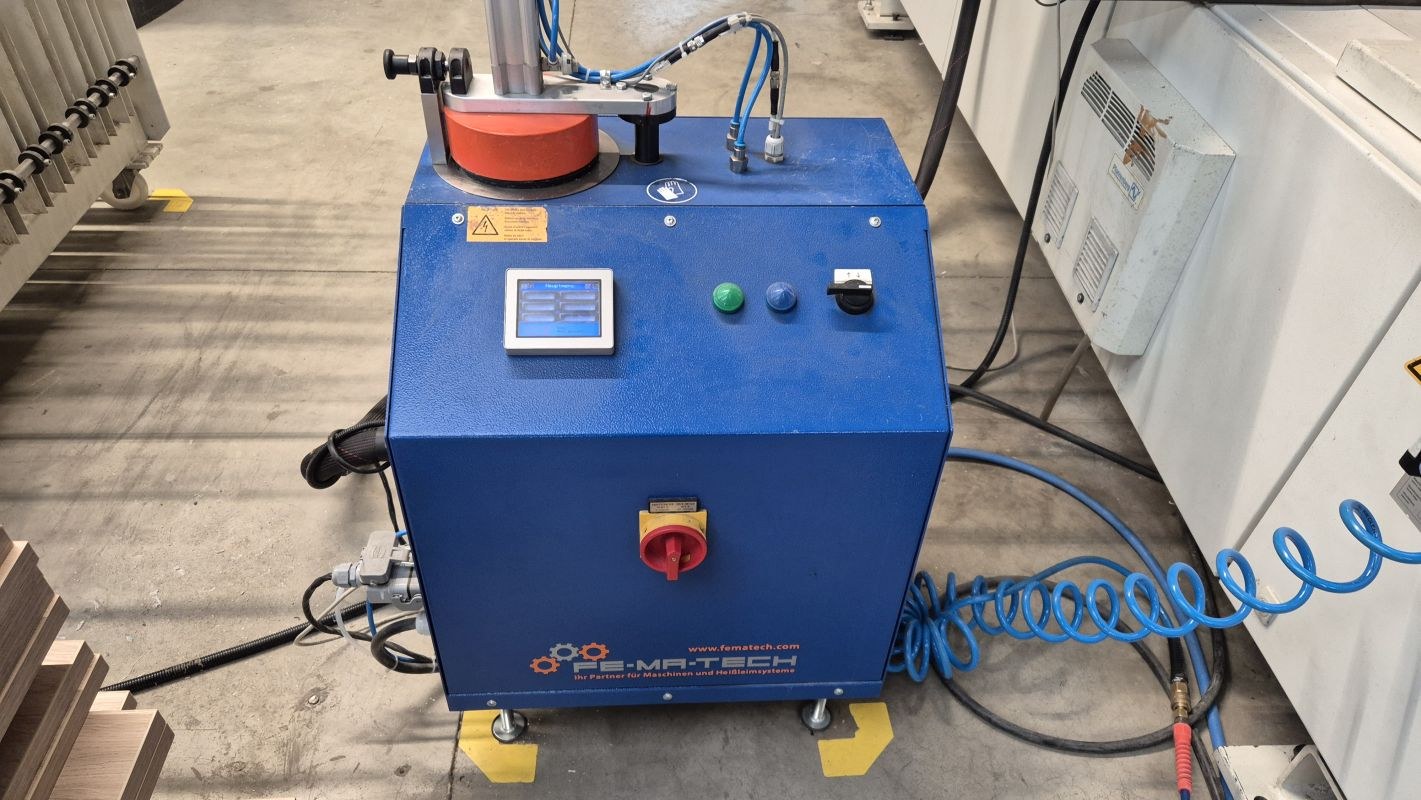

Verleimaggregat zum Fahren mit PU Leim - mit Vorschmelzeinrichtung
oder Hot-Air System für Laserkanten
Rollenmaterialien 0,3 - 3,0 mm

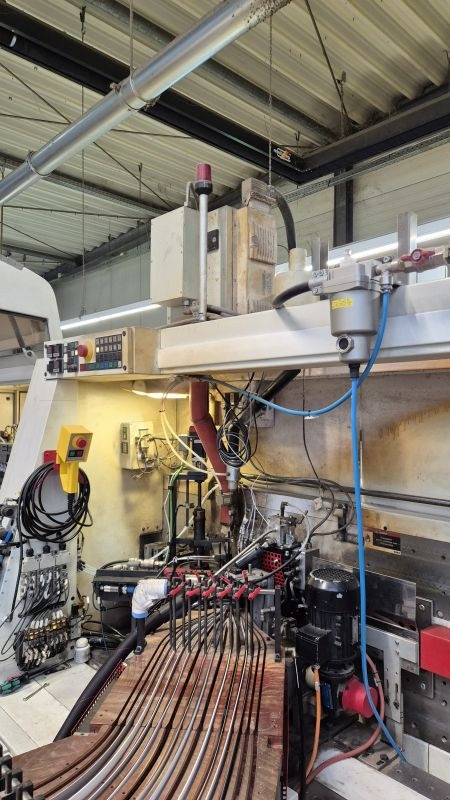

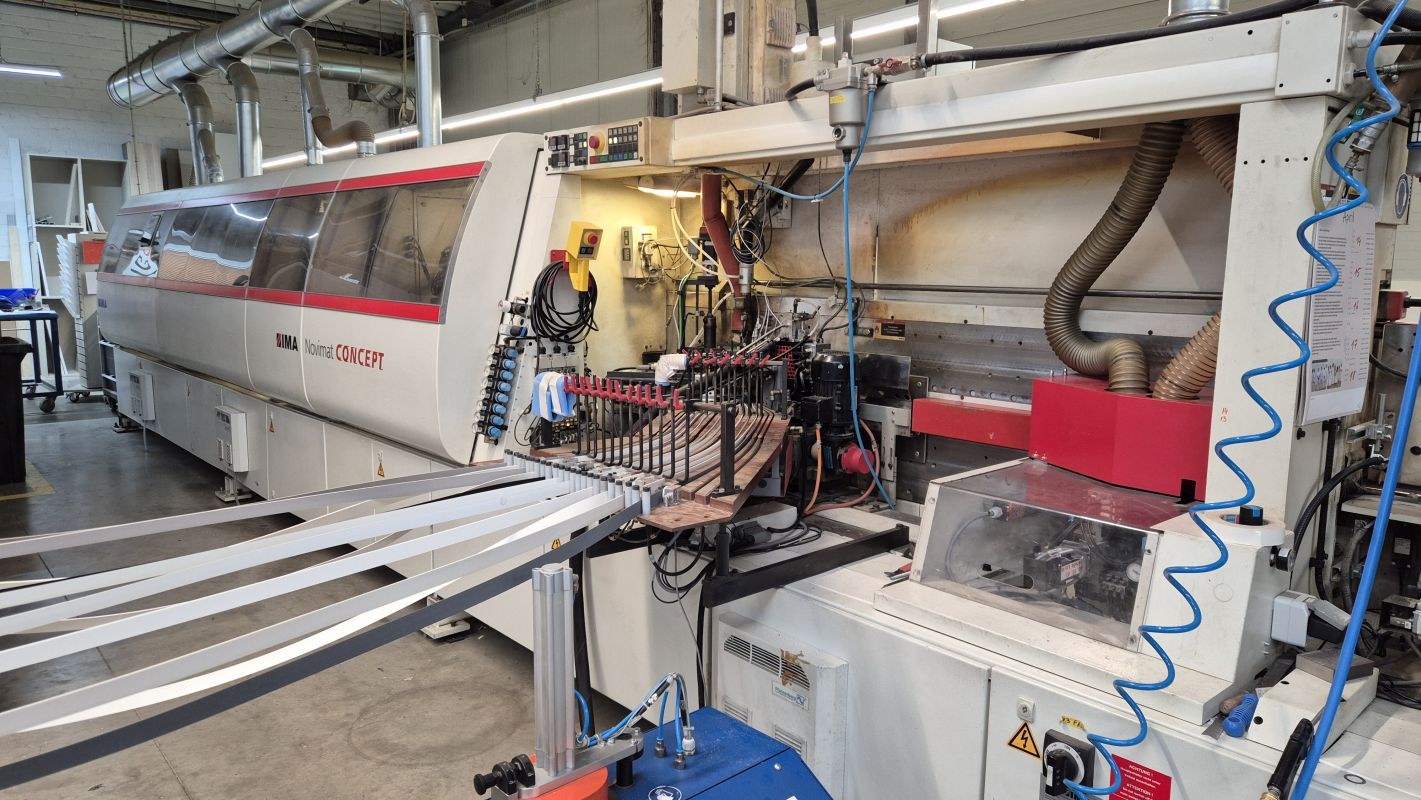

Mit 12-fach Kantenmagazin und vertikalen Rollenaufnahmen

Kappaggregat am Oberdruck mit 2 Motore je 0,66 KW, 200 Hz
Mit pneumatischer Schwenkung 0+25°

Bündigfräsaggregat mit 2 Motore je 1 KW, 200 Hz

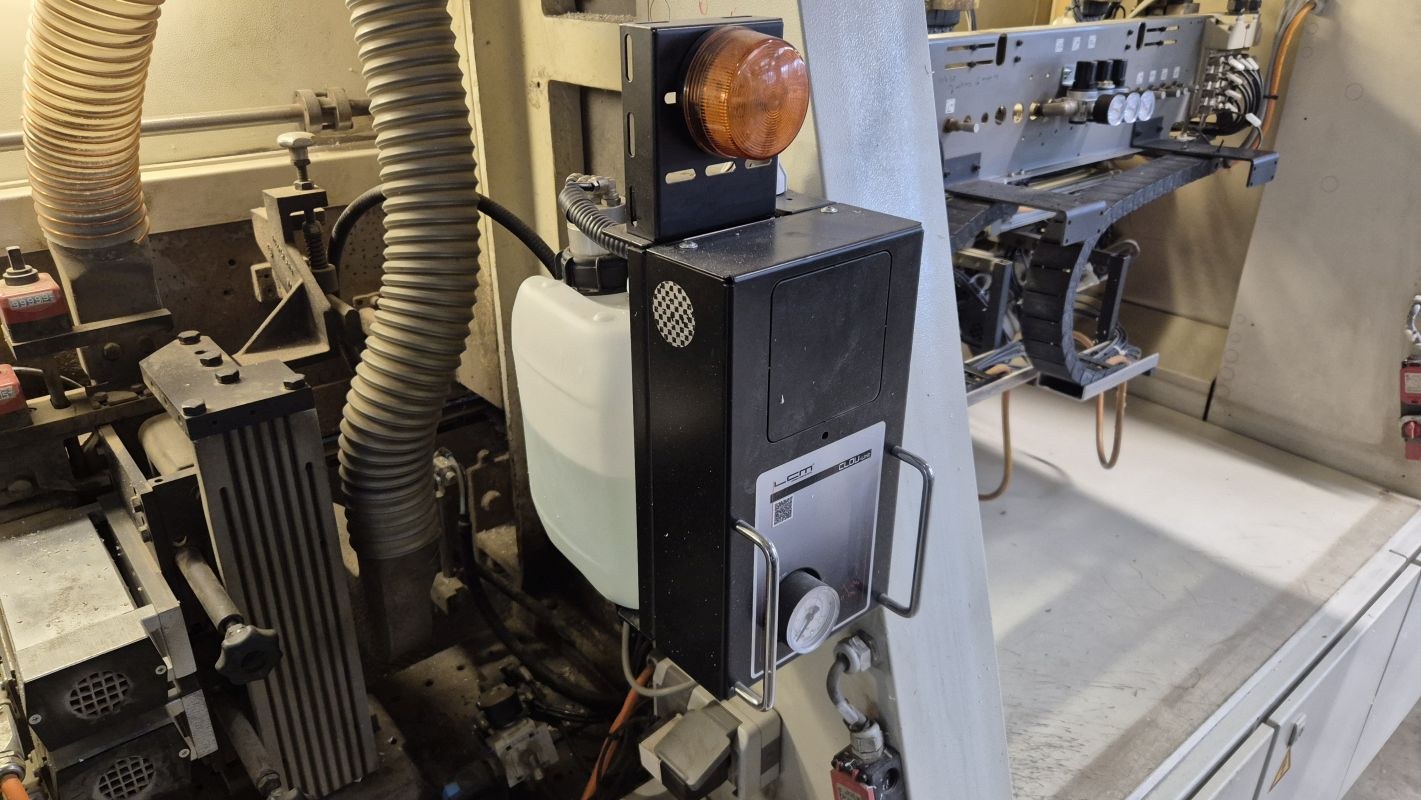

LCM Cleaner-Einheit mit Sprühdüsen oben und unten

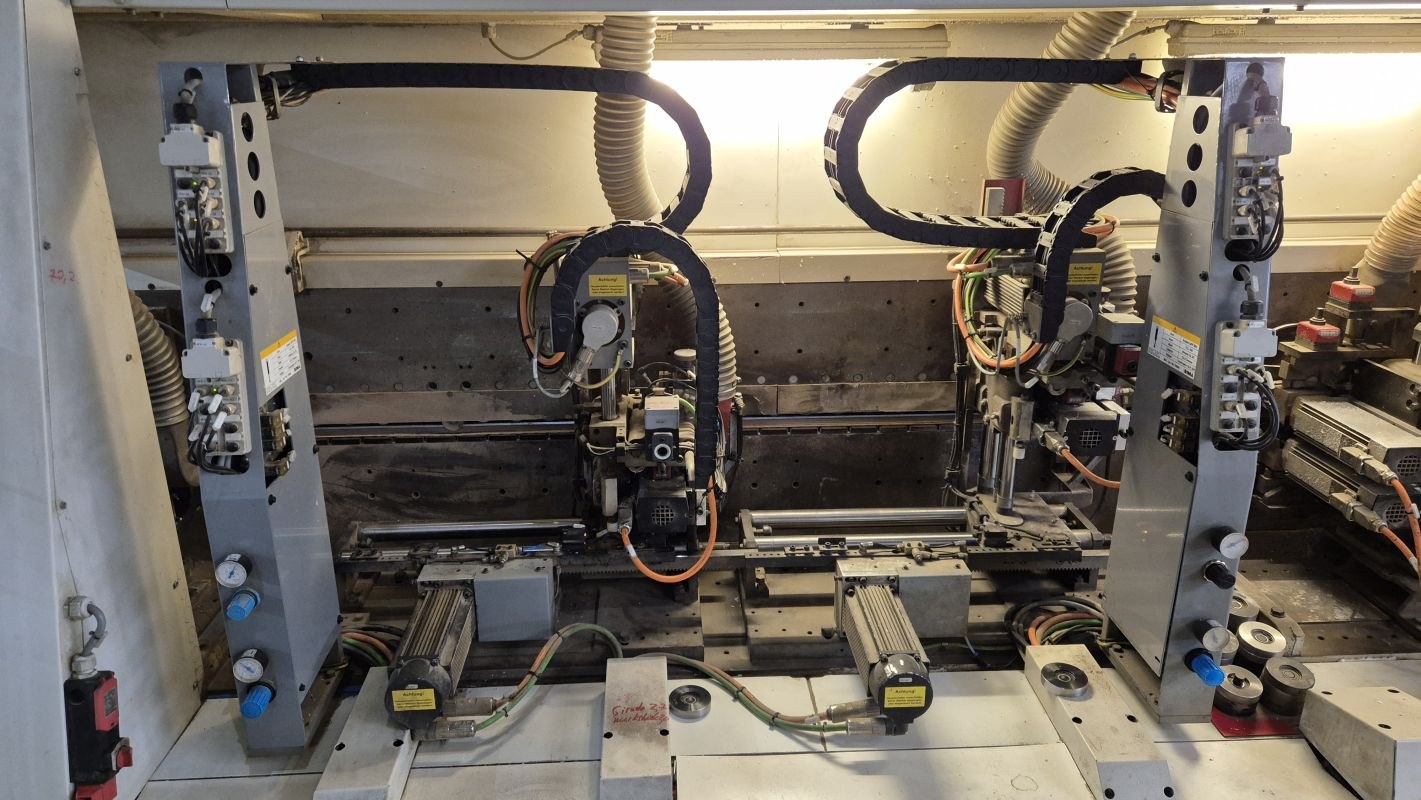

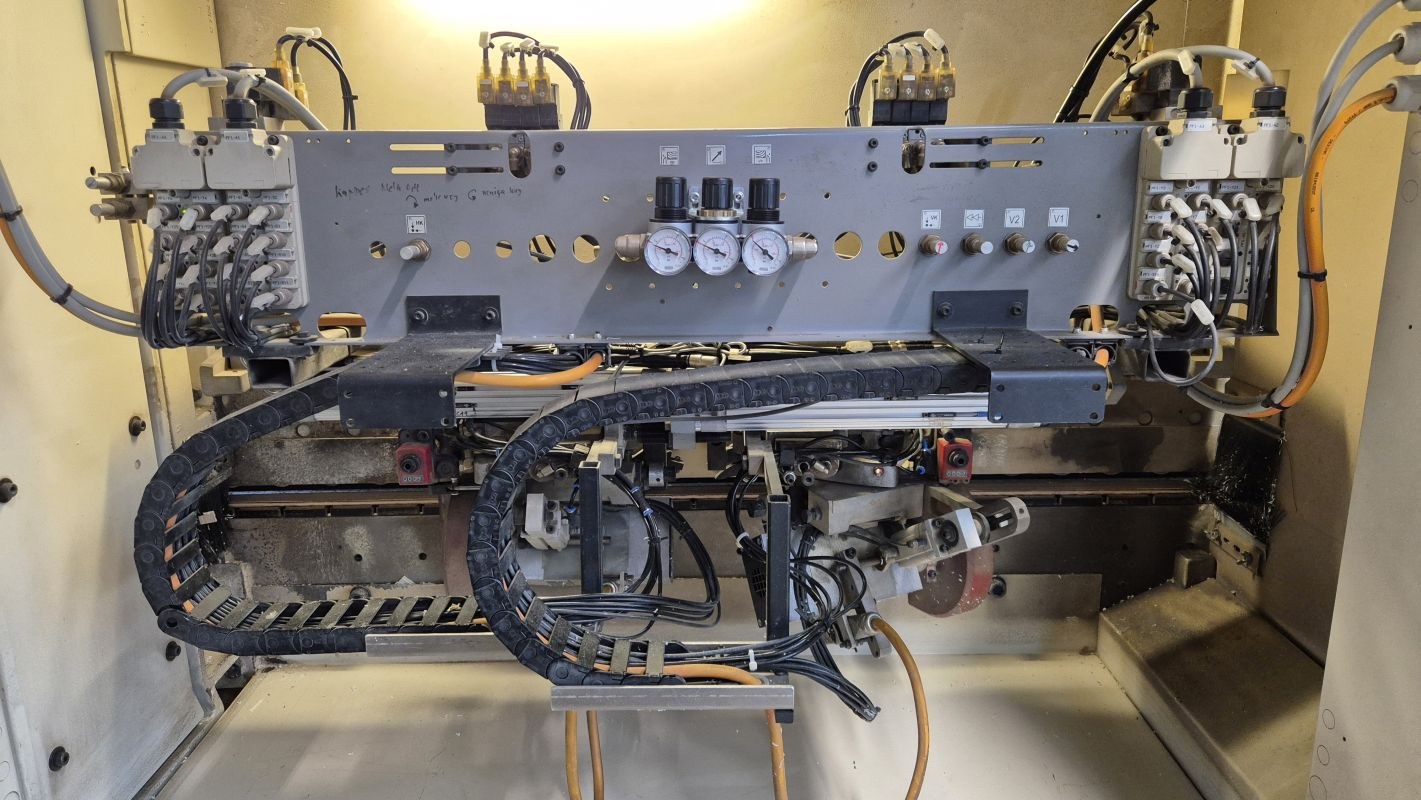

Mehrfach Bearbeitungsaggregat zum Fase- oder Radiusfräsen der oberen und unteren Längskante, sowie zum Kopieren der vorderen und hinteren Werkstückecken.
Die horizontalen und vertikalen Aggregatebewegungen erfolgen
mittels Servoantrieben.
Mit 2 Motore je 0,6 KW, 200 Hz, 12.000 U/min.
Verstellachse zur horizontalen motorischen Positionierung
des Motors für automatischen Programmwechsel (Radius/Fase)
und zur Feinjustierung beim MFA.

Profilziehklingenaggregat
Zum Nachschaben eines oberen und unteren gefrästen
Viertelkreisprofiles an aufgeleimten Kunststoffkanten.
Mit manueller horizontaler Verstellung mit
mechanischen Digitalanzeigen.

Flachziehklinge
zum Entfernen von Schmelzkleberresten aus dem Randbereich
von Werkstückober- und -unterseiten, mit Höhentastung,
2 Schneidplatten, Doppeltastrolle, Einzelabsaugstutzen
und Abblasdüsen.
Mit elektronischer horizontaler Positionierung

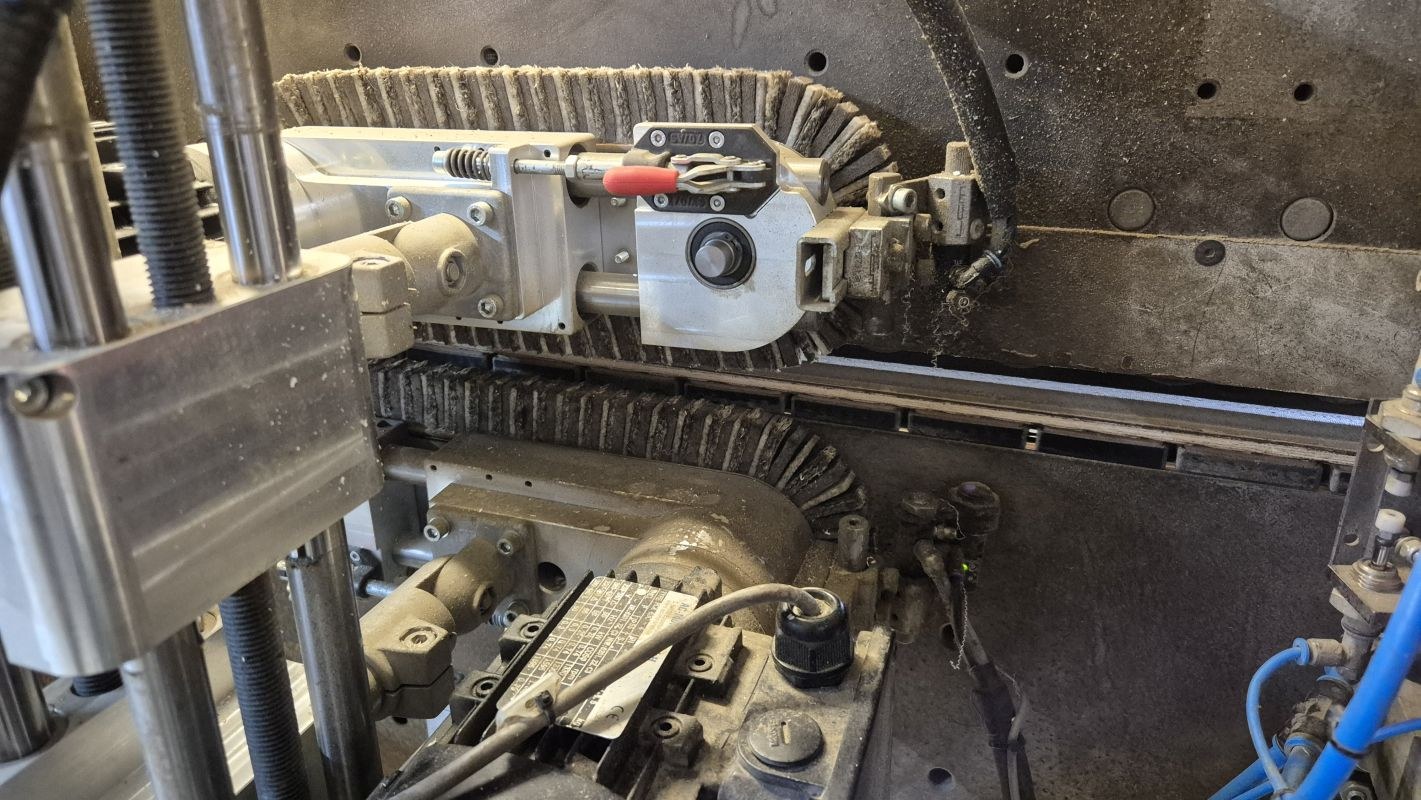

LCM Kantenreinigungsaggregat mit je einem oberen und einem unteren
angetriebenen Längs-Putzeinheit. Mit gesteuerten Düsenauftrag

ut/Falz/Profilfräsaggregat
zum Fräsen von durchgehenden seitlichen oder unteren
Nuten, von Fälzen oder Profilen, 1 Motor 3,0 KW, 200 Hz, 12.000 U/Min.

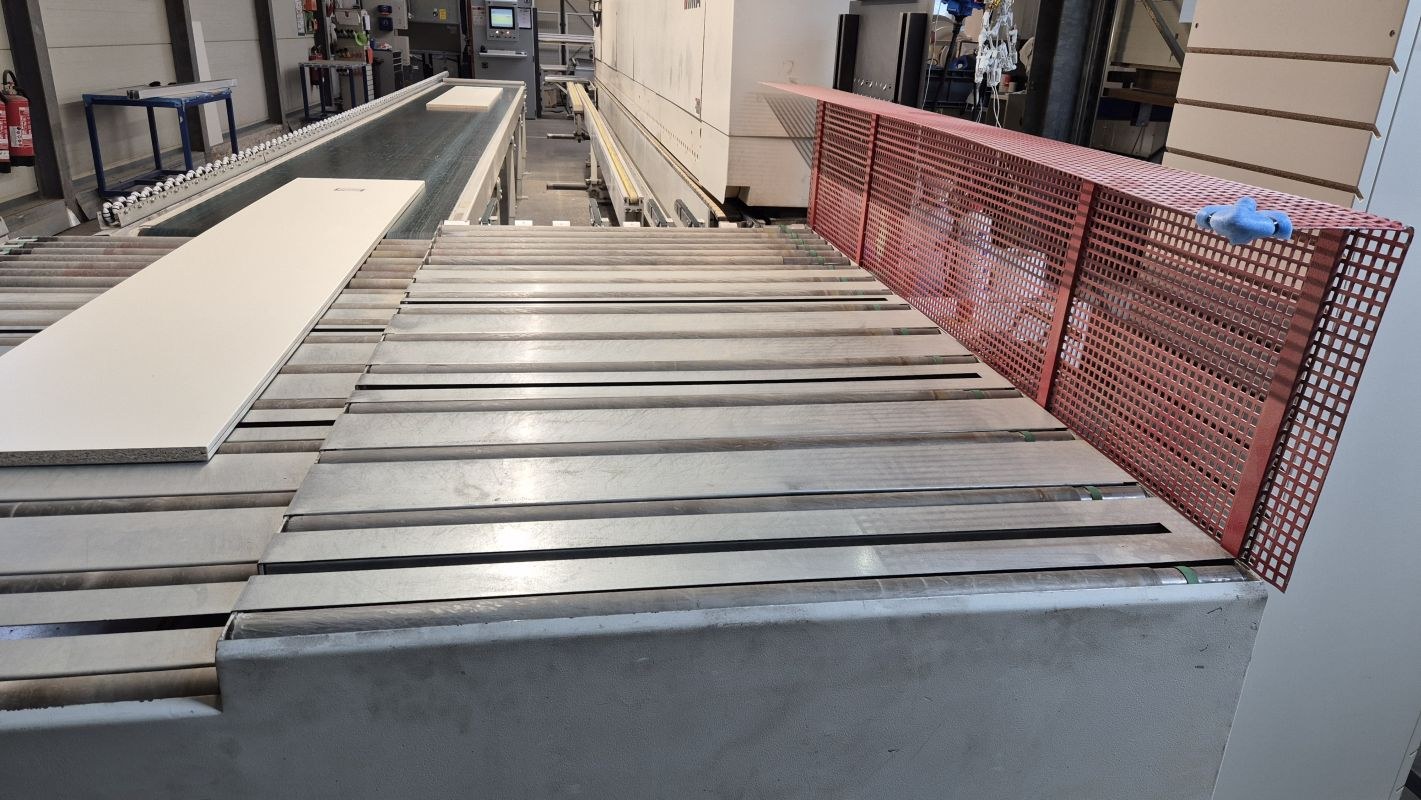

LIGMATECH Rückführung mit Rechen-Winkelübergabe für eine schonende Übergabe.

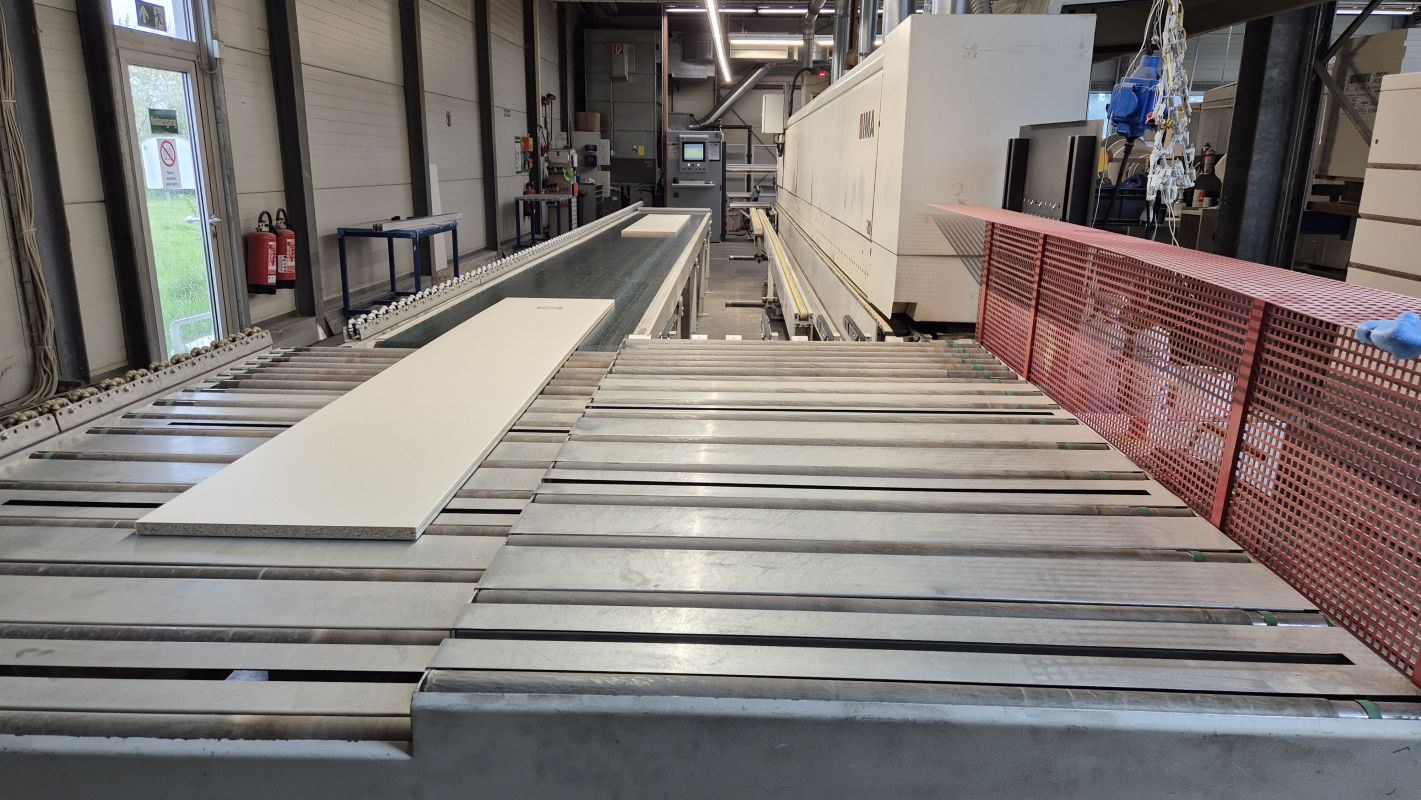

Transportband mit zusätzlicher Rollenunterstützung an der linken Längsseite ( abklappbar)

Umfangreiche Retrofitaktionen in den letzten Jahren ( Kette / Oberdruck / Steuerung und Rechner / Verkabelung / Automatische Flächenziehklinge etc. )


Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
