Industrielle automatsiche Kantenanleimmaschine mit Rückführung

Industrielle automatsiche Kantenanleimmaschine mit Rückführung
Fabrikat: SCM

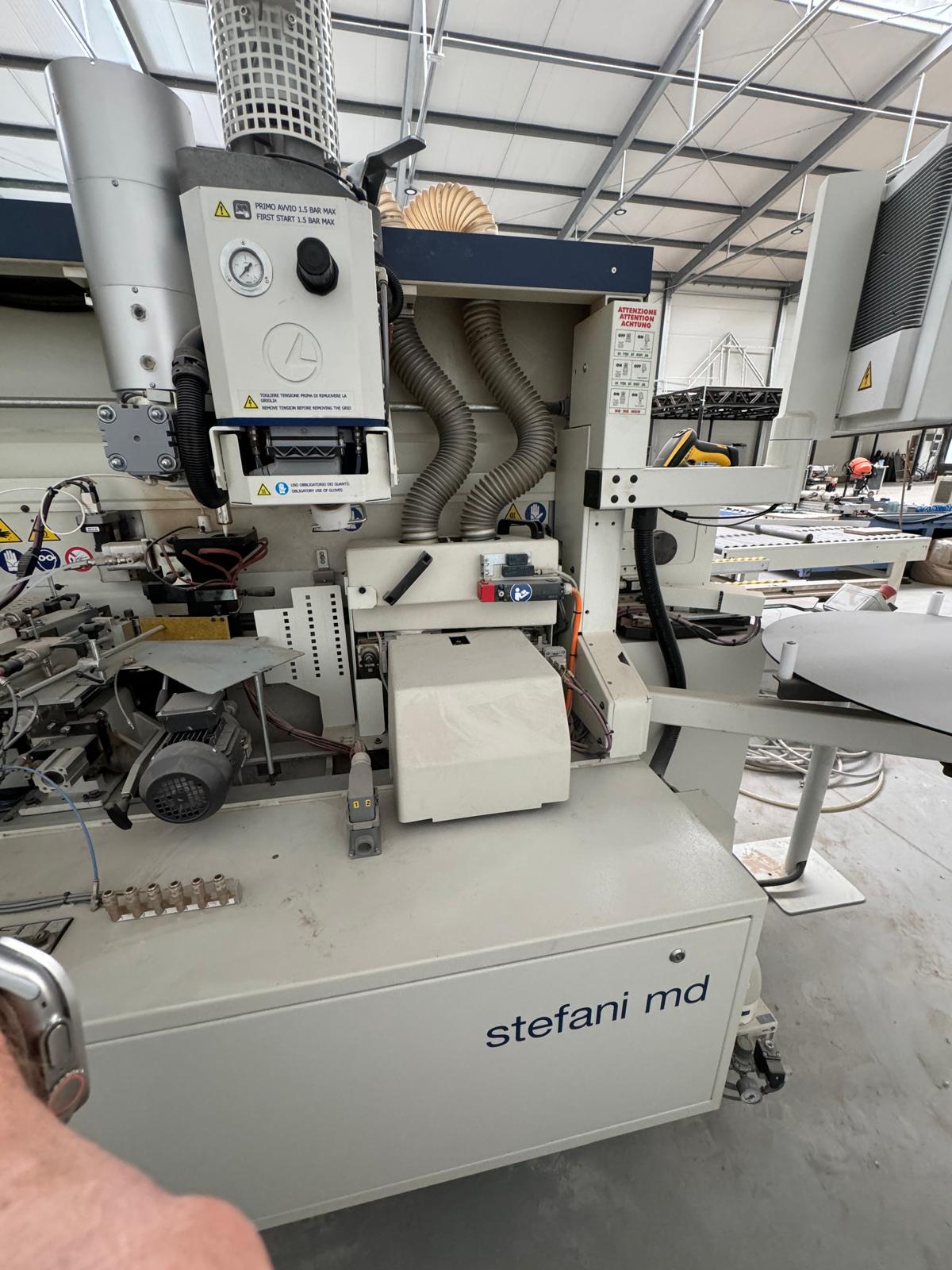

Typ: Stefani md
Baujahr: 2021


Technische Daten
KANTENANLEIMEN MIT MASSIVHOLZ BIS 15 MM (22 MM AUF ANFRAGE): EINFACHE UND FUNKTIONELLE ANWENDUNG AUCH BEI GROSSDIMENSIONIERTEN MASSIVHOLZKANTEN

„SGP“-LEIMBECKEN: VERWENDUNG VON EVA- UND PUR-LEIMEN FÜR EINE PERFEKTE FUGENLINIE

VIELSEITIGKEIT UND HOHE PRODUKTIVITÄT DANK DER AUTOMATISCHEN BEARBEITUNGSEINHEITEN UND DER ARBEITSGESCHWINDIGKEIT VON BIS ZU 25 M/MIN

STEUERUNGSSYSTEM „STARTOUCH“
Hauptmerkmale:
- 12 "Touch-Screen Farbdisplay
- Grafische Darstellung der Betriebsgruppen und deren Status (ein/aus)
- Grafische Simulation der Bearbeitungen, die auf jeder Paneelseite durchgeführt werden
100 anpassbare Arbeitsprogramme, davon 6 mit Tasten für die schnelle Auswahl der bevorzugten Programme (Funktion „bevorzugt“)

Europäische Sicherheitsvorschriften (CE-Normen)

Allgemeine Daten
- Variable Vorschubgeschwindigkeit der Bahn: 10 - 25 m/min
- Paneel-Dicke: 10 - 60 mm
- Dicke der Kanten in Streifen *(mit Option "Kit für Massivholz bis 22mm"): 0,3-15(22) mm
- Dicke der gewalzten Kanten: 0,3-3 mm
- Max. Querschnitt der gewalzten Kanten: 135 mm
- Breite des Magazins für Kanten in Streifen: 195 mm
- Max. Arbeitsgeschwindigkeit bei Massivholz>6mm: 12 m/min
- Durchmesser der Spulenhalterplatte: 780 mm
- Materialüberstand zur Plattendicke: 2+3 mm
- Abstand zwischen zwei aufeinanderfolgenden Platten-10m/min: 600 mm
- Abstand zwischen zwei aufeinanderfolgenden Paneelen-25/min: 700 mm
- Min. Paneellänge (100nnmin.Breite): 140 mm
- Mindestlänge der Kante in Rollen: 170 mm
- Mindestlänge der Kante in Streifen: 250 mm
Minimale Plattenbreite (210mmmin.Länge)
-mit einer Plattendicke von bis zu 40 mm: 55 mm
-mit Plattendicke von 41 bis 60mm: 80 mm
-mit Kantenstärke über 3mm: 80 mm
- Öffnung für Plattenauflagerolle: 600 mm
- Höhe des Arbeitstisches: 950-980 mm

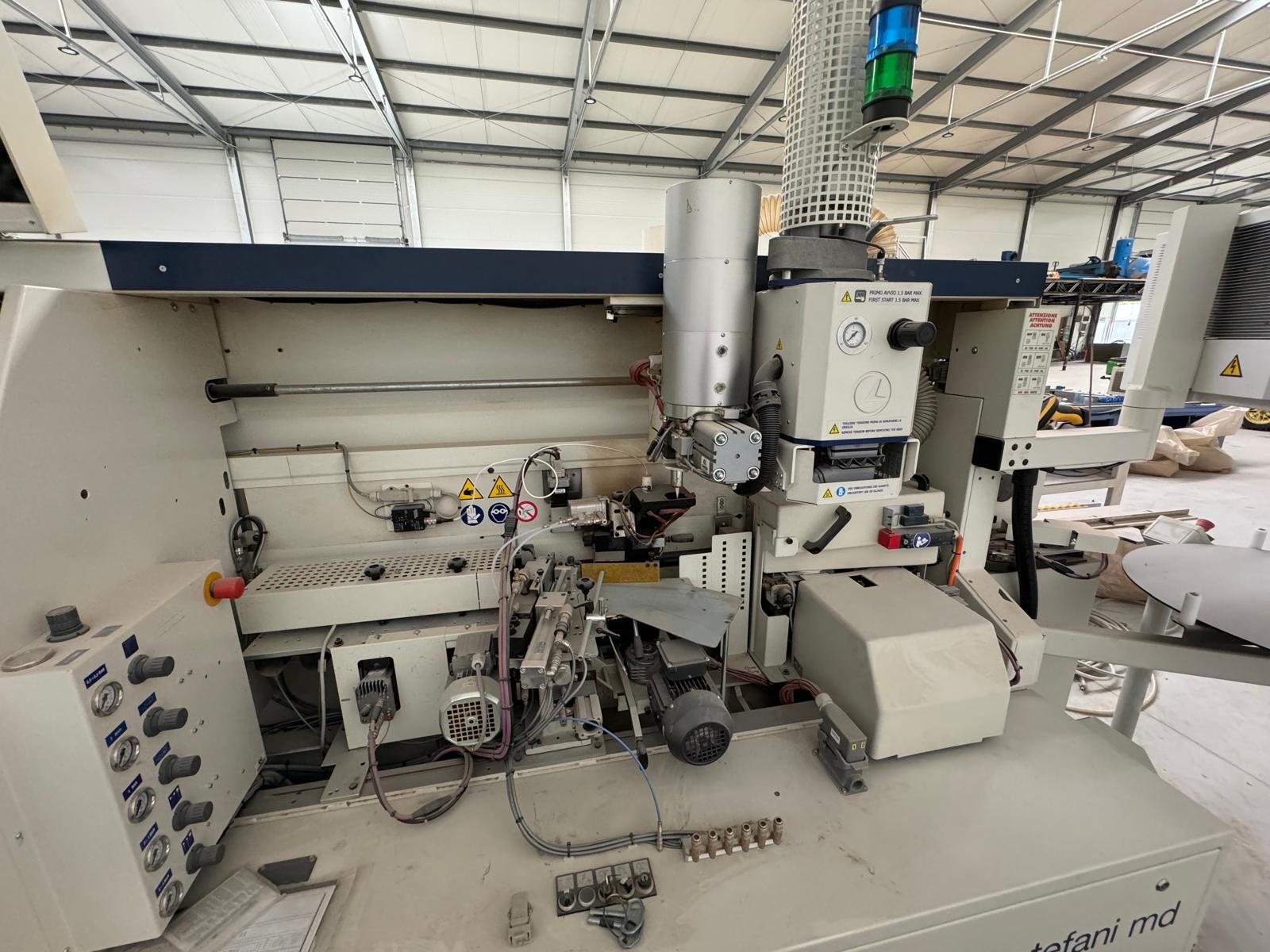

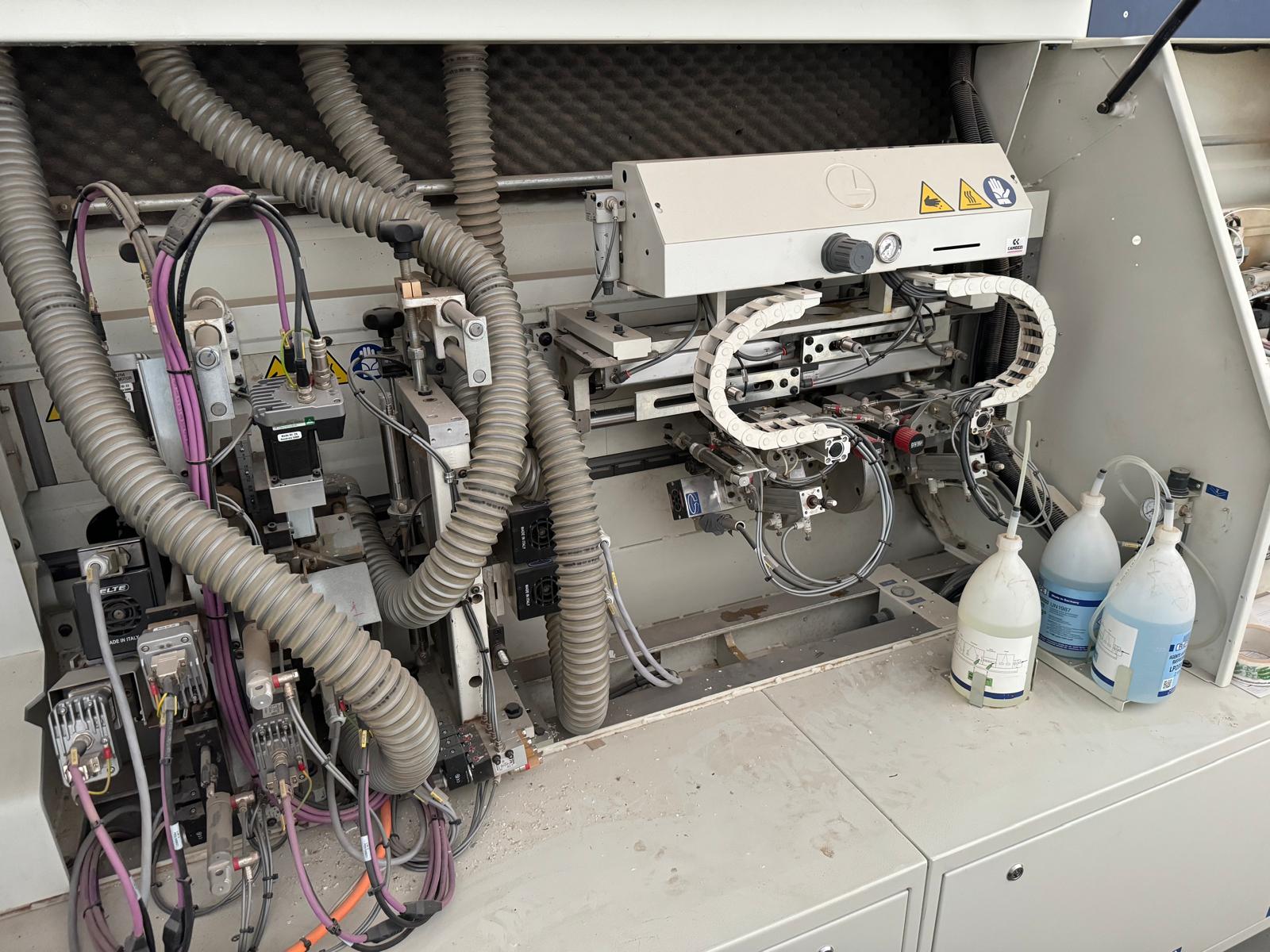

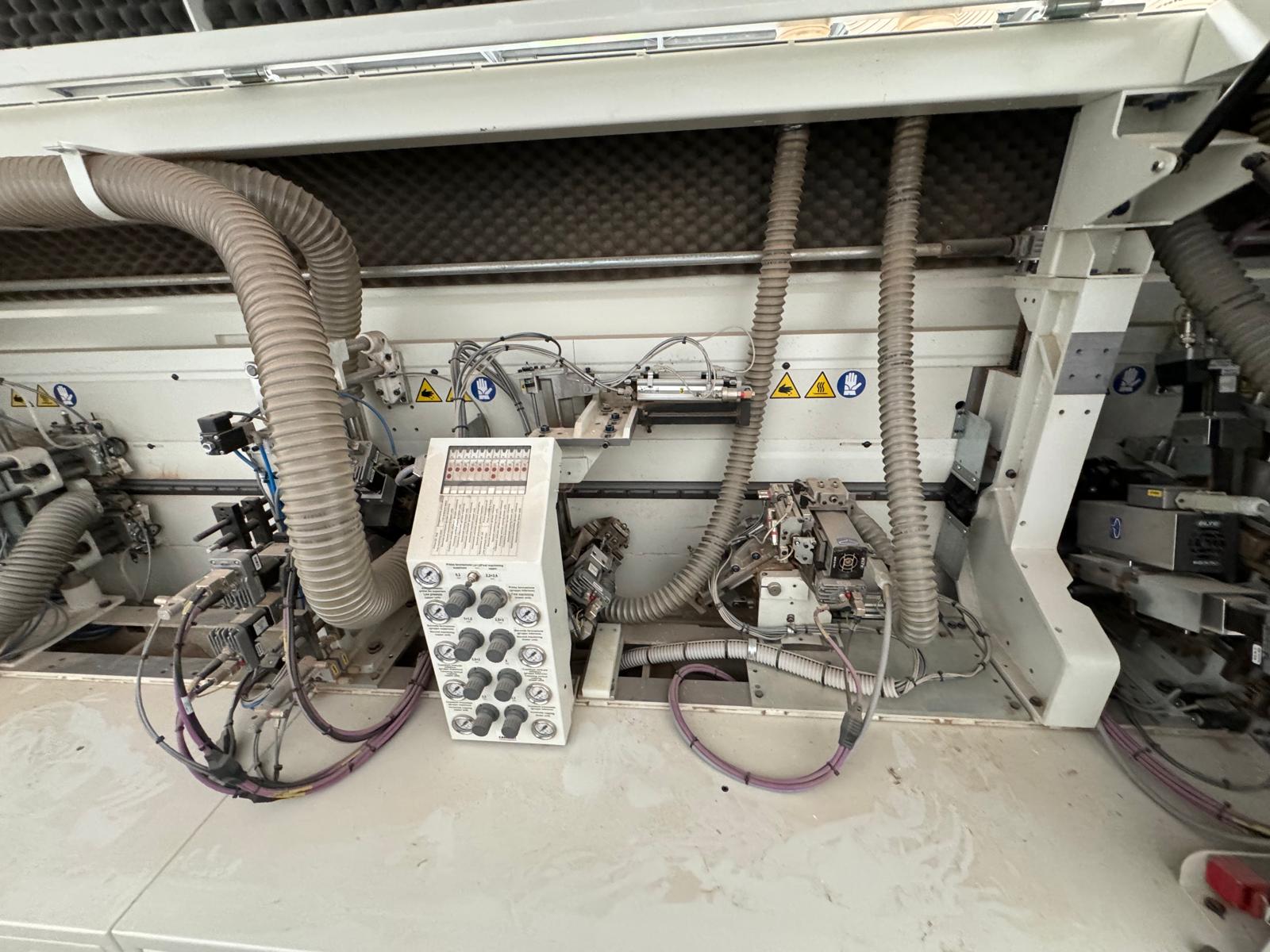

Aggregate
RT-E Fügefräsaggregat
- 2 Hochfrequenz-Motoren
- max. Dickenabtrag: 3 mm
- Leistung der Motoren: 4 kW
- Werkzeugdurchmesser: 100 mm
- Werkzeugdrehzahl: 9000 U/min

VC-S4.1/QMS-P" Verleimungseinheit
SGP Leimbehälter
-Aufheizzeit aus der Umgebung T°:<10min
-Aufheizzeit vom Vorheizen T°:<5min
- Leimkapazität:0,5Kg
- Installierte Leistung:2,05kW

Vorschmelzeinheit für EVA-QMS-P gluepot

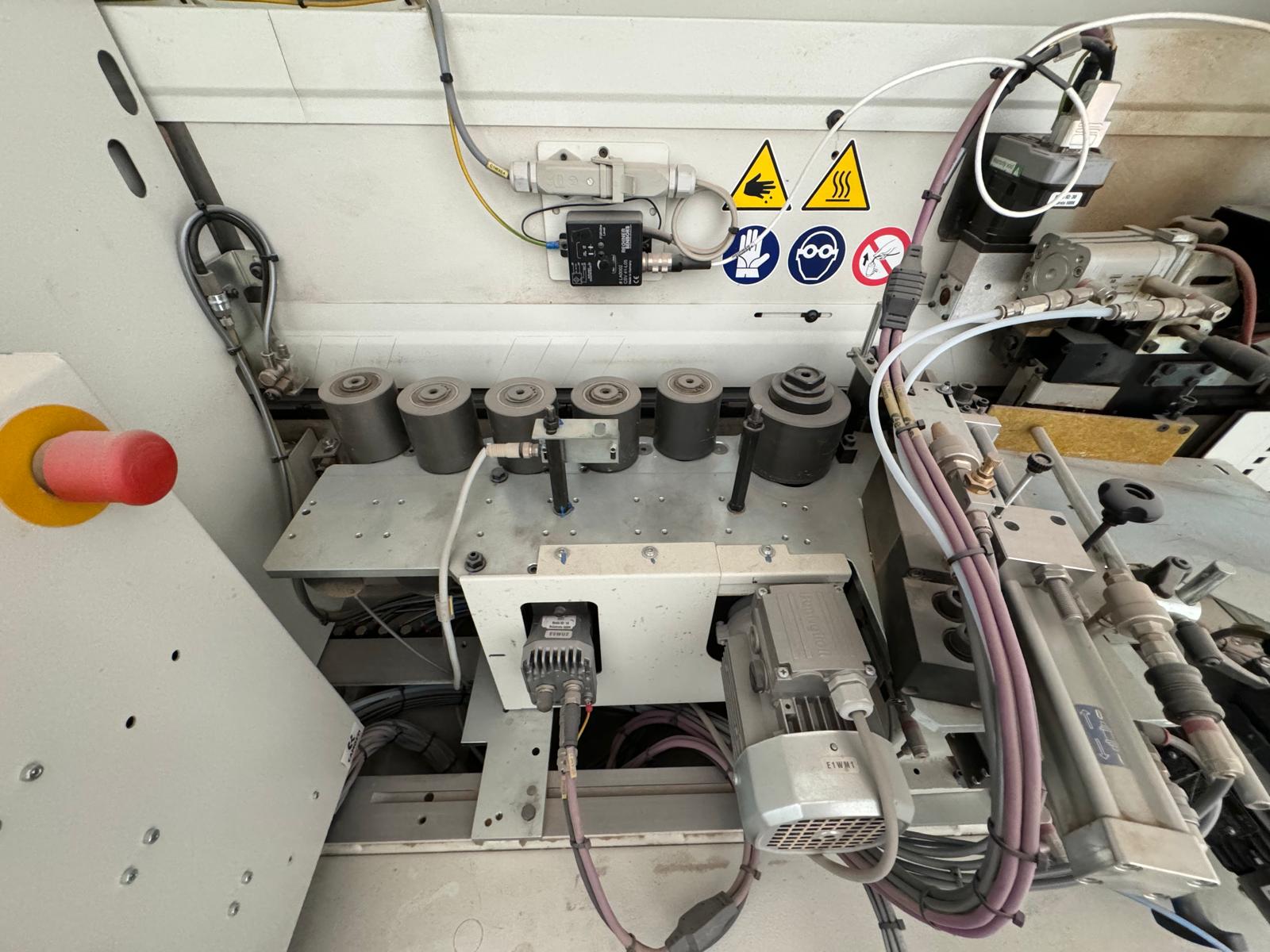

Kantenbeschickung
- 2 austauschbare Vorschubwalzen
Kantenanpresswalzen
- die erste Walze mit großen Abmessungen ist angetrieben und mit Kupplungseinheit
- 5 Umlenkwalzen, 2 davon mit gegenläufiger Konizität, um
zu garantieren Leimbecken installierte Leistung: 2,63 kW
Leimbecken Aufheizzeit: <10 min
Fassungsvermögen des Leimbehälters: 0,5 kg
Leistung des Vorschmelzers: 1,75 kW
Fassungsvermögen des Leims: 7 l
Fassungsvermögen des Vorschmelzers mit Vorschmelzer: 8,5 kg*.
*(je nach Leimeigenschaften)

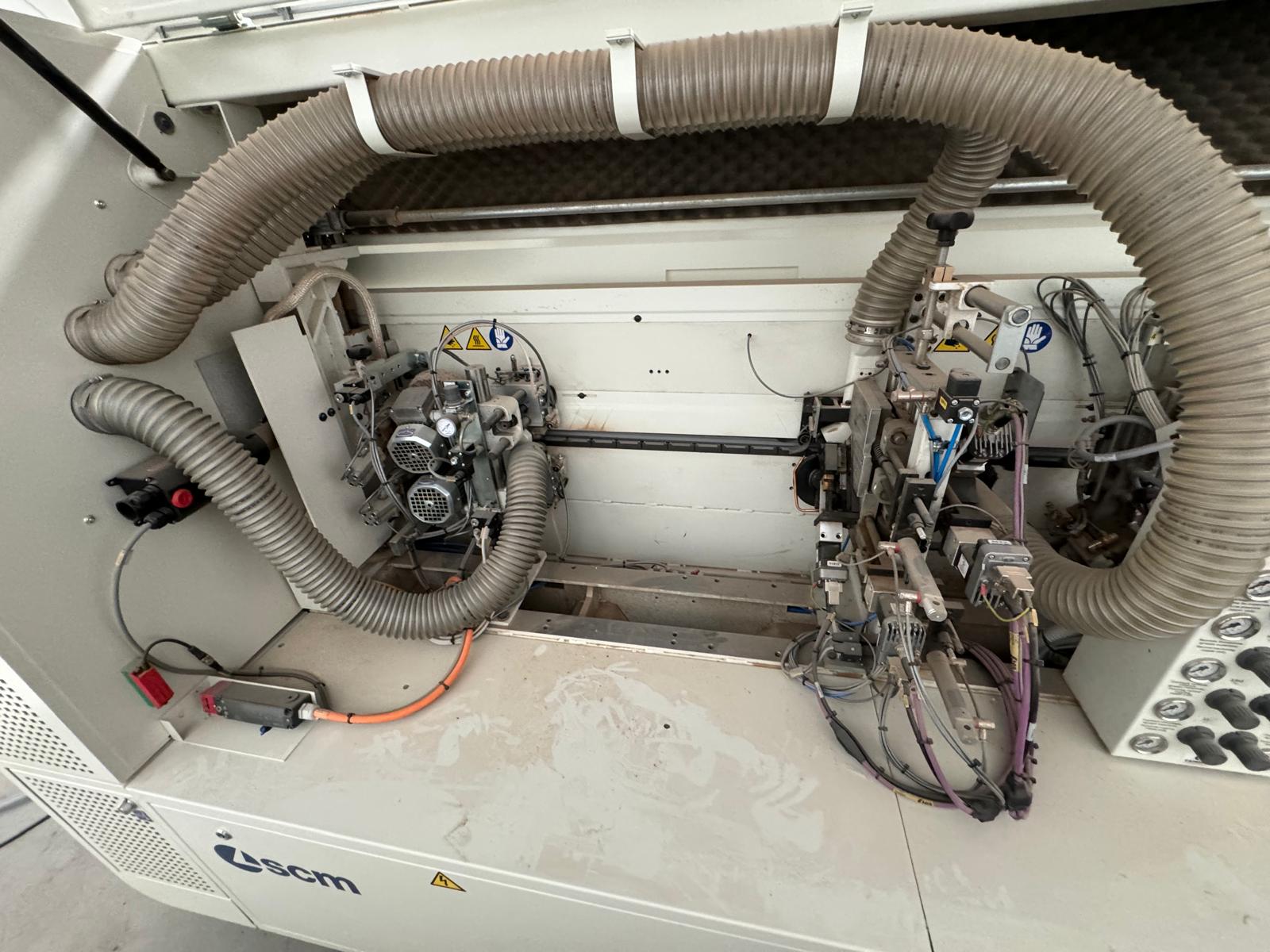

YU/SP750"-Schneidwerk
- 2 Hochfrequenz-Motoren
- 0-15°unabhängige automatische Neigung der Messer (vorne/hinten)
- Leistung der Motoren: 0,5 kW
- Drehzahl der Messer: 12.000 U/min

RI/S "kippbares Schneidwerk
- 2 Hochfrequenz-Motoren
- Leistung der Motoren: 1 kW
- Drehzahl der Fräser: 12.000 U/min
- Min. abgeschrägte Plattendicke: 10 mm
- Min. Plattendicke mit 2 mm Radius: 13 mm
- Neigung des Motors: 0-25°
- Vertikale/frontale Kopiervorrichtungen: Scheibe/Scheibe
- Standardfräser: gerade Fräser

ROUNDSK Rundungsaggregat
führt die Rundung von geraden und geformten Kantenwinkeln und den Beschnitt der oberen/unteren Plattenseite aus
- Maximale Arbeitsgeschwindigkeit von 18 m/min beim Runden und 22 m/min beim Besäumen (die Geschwindigkeit kann je nach Profil und verarbeitetem Material variieren)
- 2 Hochfrequenz-Motoren
- Motorleistung: 0,55 kW
- Drehzahl der Fräser: 12.000 U/min
- Kantenstärke: 0,4-3 mm
Plattendicke:
-mit geradem Winkel 10-60 mm
-Mit geformtem Winkel (je nach Profil): 10-40/50 mm
- Min. Plattenlänge: 140 mm
- Abstand zwischen zwei aufeinanderfolgenden Platten 10 m/min Geschwindigkeit: 700 mm
- Abstand zwischen zwei aufeinanderfolgenden Platten 18 m/min Geschwindigkeit: 800 mm
- Vertikale/frontale Kopiervorrichtungen: Scheibe/Pad

RAS/1000 "Kantenabstreifvorrichtung
- komplett mit Messern (R=2)
Minimale Scheibendicke: 13 mm
Max. Arbeitsgeschwindigkeit: 25 m/min
Vertikale/frontale Kopiervorrichtungen: Scheibe/Scheibe

"SPN"-Bürsteneinheit

Maestro-Aktivkantensteuergerät
- Maestro aktive Kante

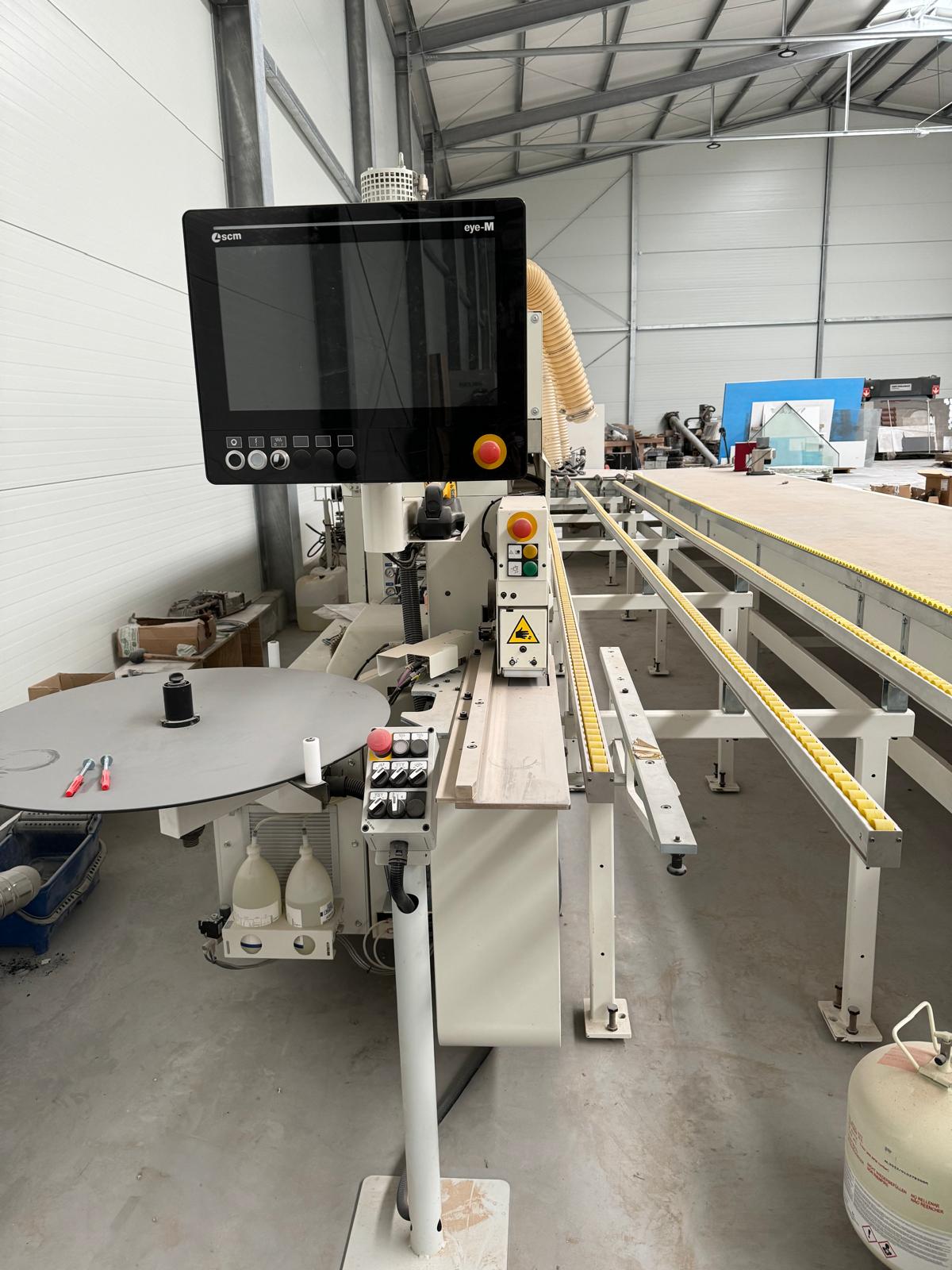

Mobile Konsole mit integriertem PC "eye-M"
Das 21,5" LCD-Farbdisplay verfügt über einen 16/9 großen Touchscreen

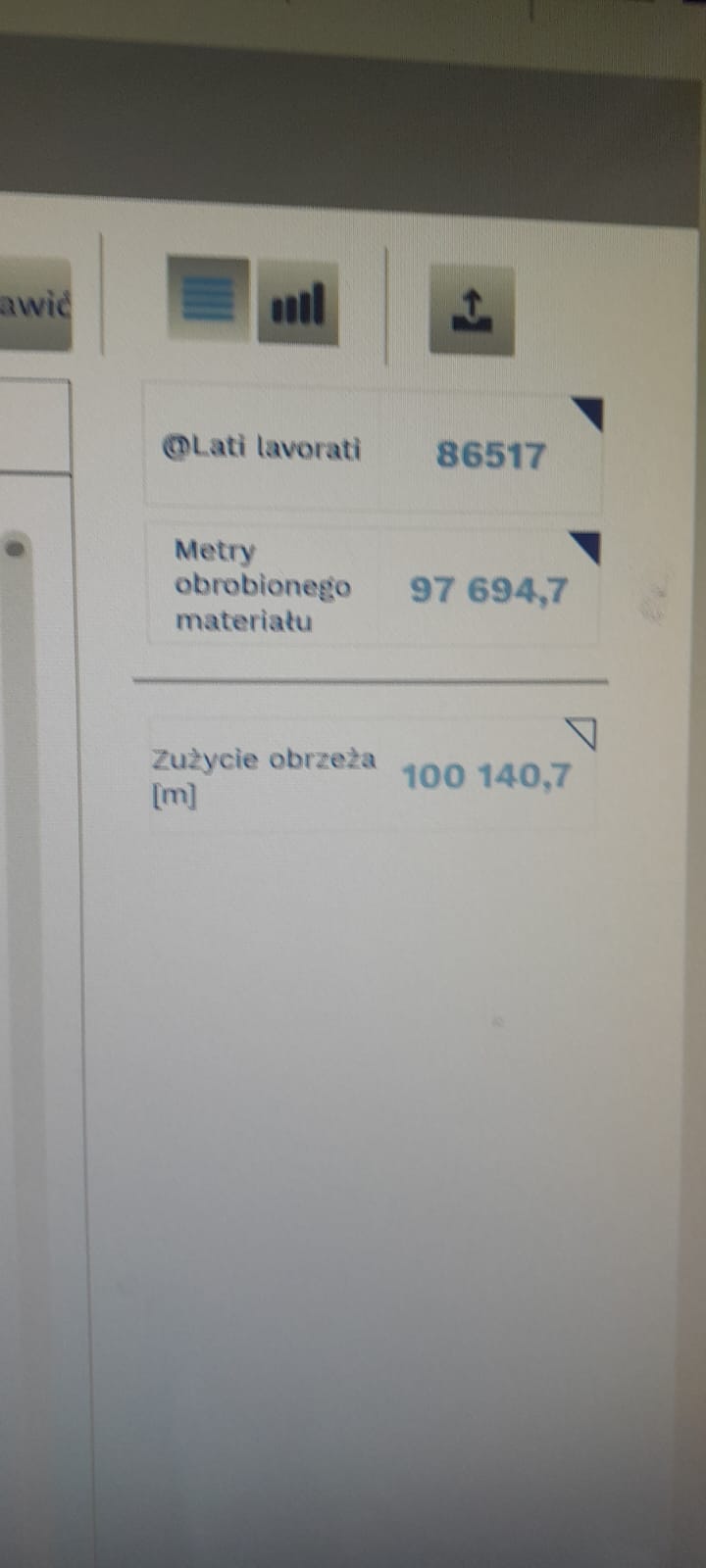

Maestro edge"-Software"

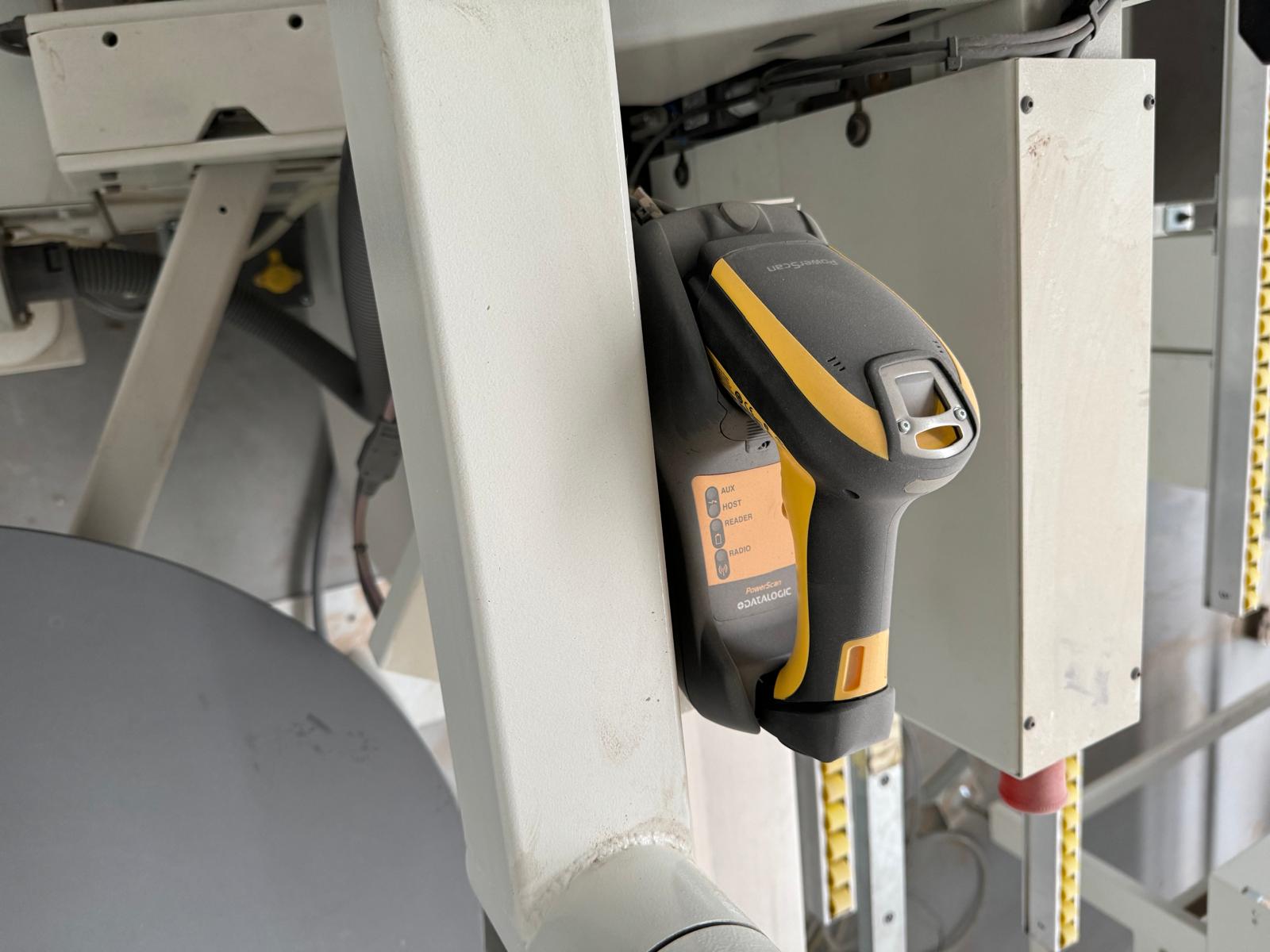

Barcode-Leser

AAR"-Anti-Haftvorrichtung
- vor dem Plattenkantenfräsaggregat positioniert

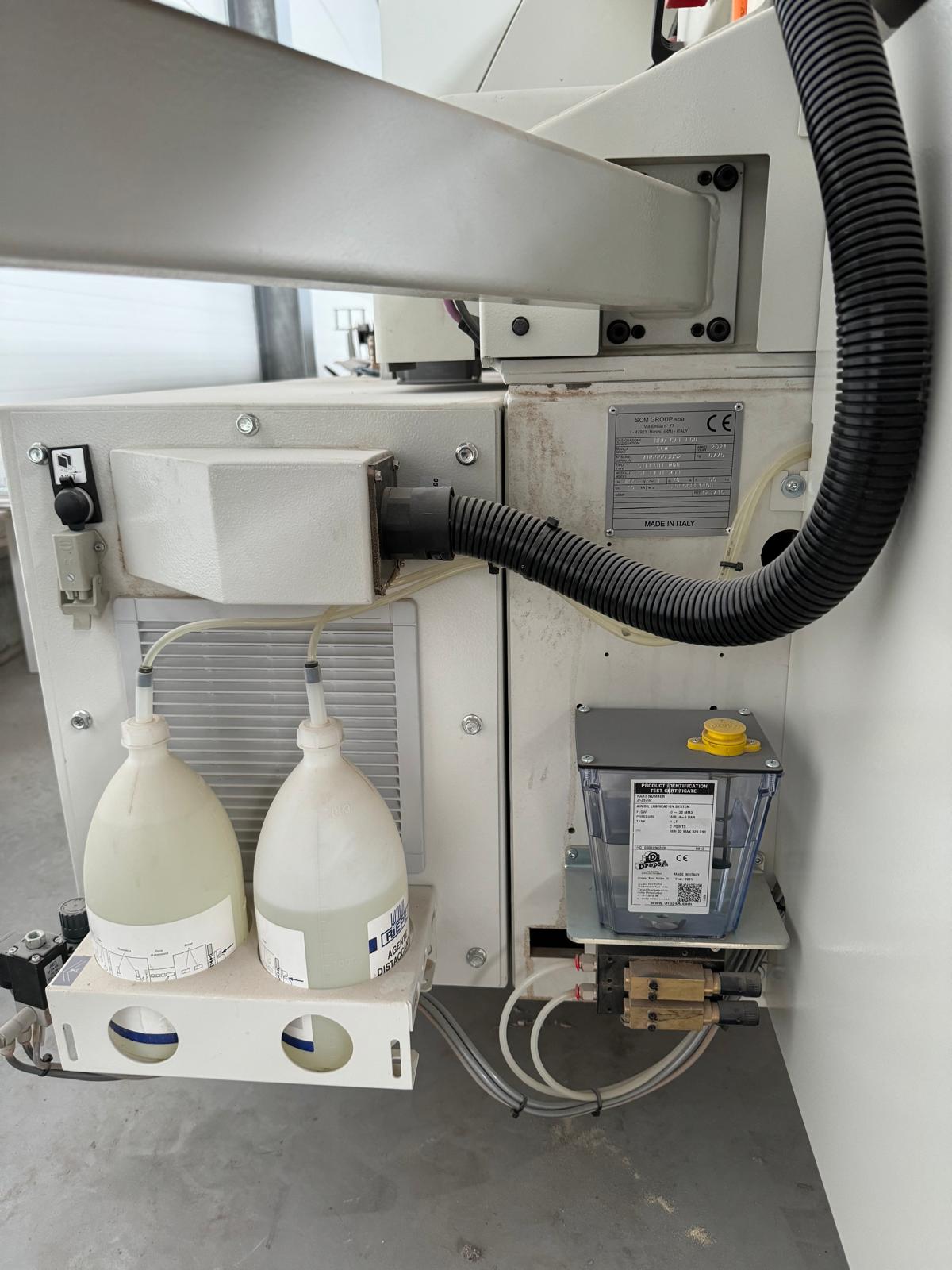

Sprühnebelgerät für die Kantenbearbeitung
- Sie wird vor dem Leimabstreifer und/oder den Bürsten positioniert

Sprühnebelgerät für empfindliche Kanten
- Besonders geeignet für polierte und empfindliche Kanten mit oder ohne Schutzfolie.

Sprühnebeleinrichtung für die Leimkühlung
Wird am Ende der Kantenanpresswalzen platziert

Ausrüstung für "Nesting"-Kopiergeräte

Oberer Banddruckbalken

Ladevorrichtung für schmale Teile
Vorrichtung zur Erleichterung der manuellen quadratischen Beschickung von schmalen Teilen
Die Vorrichtung ragt 150 mm aus dem Maschinenrahmen heraus und ist leicht abnehmbar.
Mindestplattenstärke: 12 mm
Mindestplattenbreite: 220 mm Plattenlänge: 135-400 mm

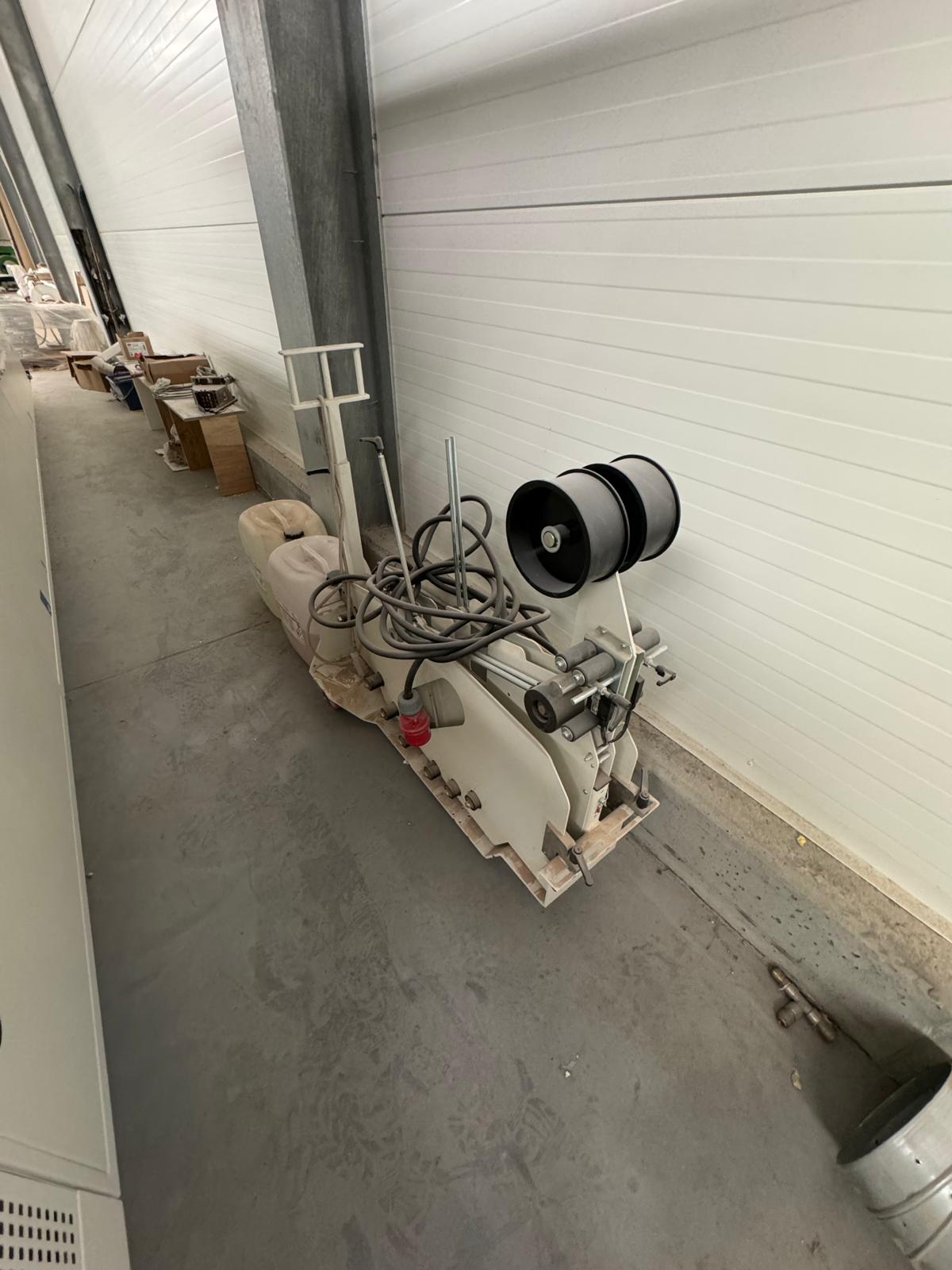

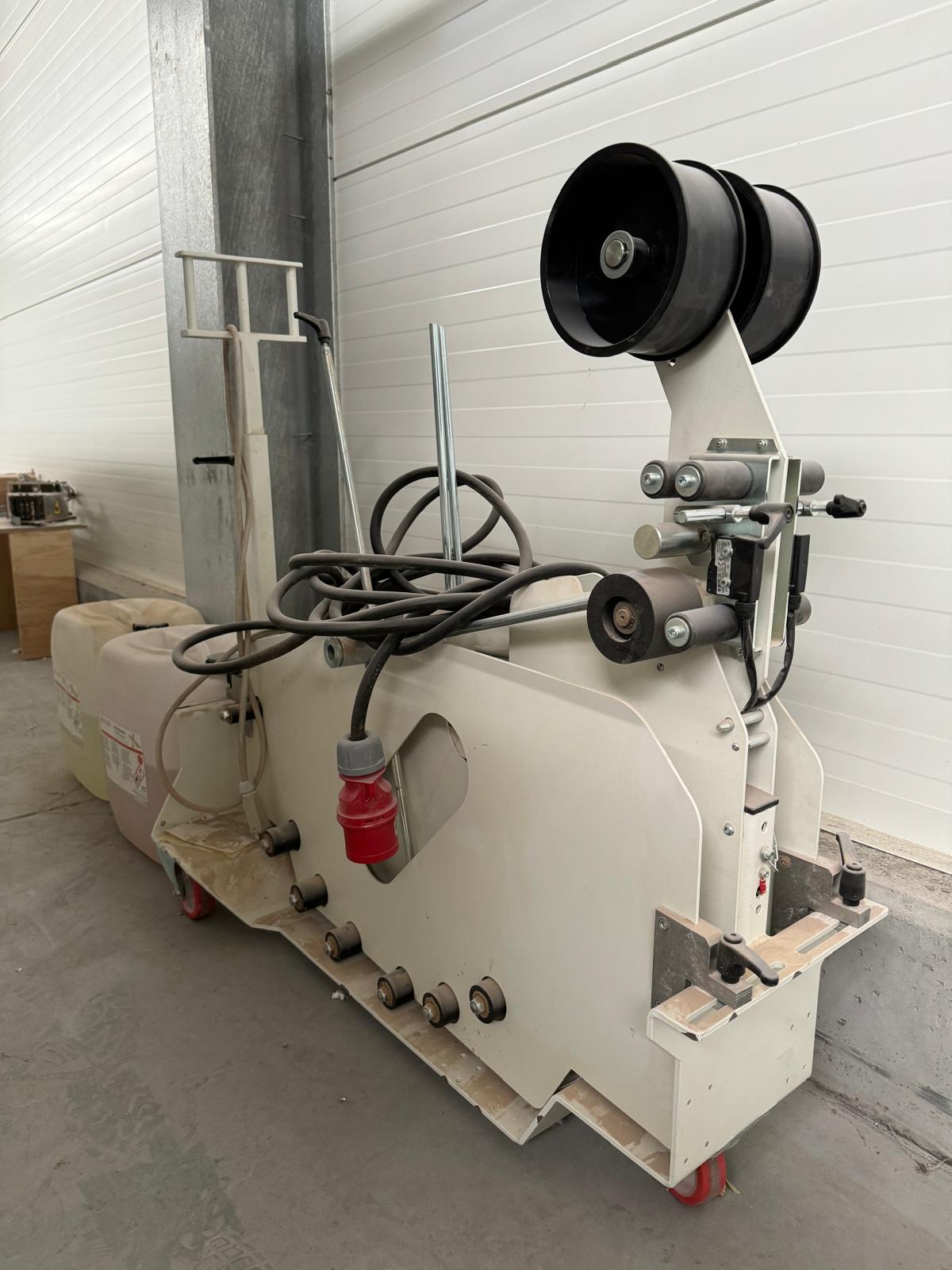

"fastback21"-Plattenrückführung
Plattenlänge:140-2100mm Plattenbreite: 120* - 800 mm
(*)die Mindestbreite kann 55 mm betragen bei einer Mindestlänge von 300 mit Druckband, 210 mm mit Druckrädern
Minimale Plattenabmessungen - 4-Seiten-Bearbeitung: 140 x 140 mm Maximale Plattenabmessungen - 4-Seiten-Bearbeitung: 2100 x 800 mm Maximales Verhältnis der Arbeitsmaße: 1/8
Plattenstärke: 8 - 60 mm Maximales Plattengewicht40 Kg Spezifisches Plattengewicht:25Kg/m² Maximale Geschwindigkeit: 25* m/min

"fastback21 "für Zwischenachsen 65
Rechtsseitige Plattenrücklaufvorrichtung.
Sie kann an linke einseitige Kantenanleimmaschinen angeschlossen werden. 9300 mm Förderbandlänge (A)

"Ausrüstung Extra Size" für "fastback21"
Durchgang in der Länge:
Maximale Paneellänge: je nach verfügbarem Platz im hinteren Bereich der Kantenanleimmaschine; der 1000 mm lange Sicherheitskorridor (zwischen Bediener und Hindernis) muss immer beachtet und bei den Gesamtabmessungen der Zelle berücksichtigt werden.
Maximale Plattenbreite:800mm
Querdurchlauf:
Maximale Paneellänge: 800 mm
Maximale Paneelbreite: je nach verfügbarem Platz seitlich der Kantenanleimmaschine. Der 1000 mm lange Sicherheitskorridor (zwischen Bediener und Hindernis) muss immer beachtet und in den Gesamtabmessungen der Zelle berücksichtigt werden.

"EasySizePlus"-Vorrichtung
zum gleichmäßigen Abtragen von Material an der Plattenkante bis zur angewandten Kantendicke mit Hilfe des Einlauf-Grobfräsaggregats, wodurch der Formatierungs-/Besäumungszyklus erleichtert wird.

SGP"-Leimtopf mit NC-Dosiervorrichtung anstelle des Standardleimtopfs
Er ermöglicht die NC-Einstellung der automatischen Dosierung je nach gewünschtem Leim und/oder Plattentyp und Oberflächenqualität anstelle der manuellen Einstellung.
Automatischer Leimentleerungszyklus

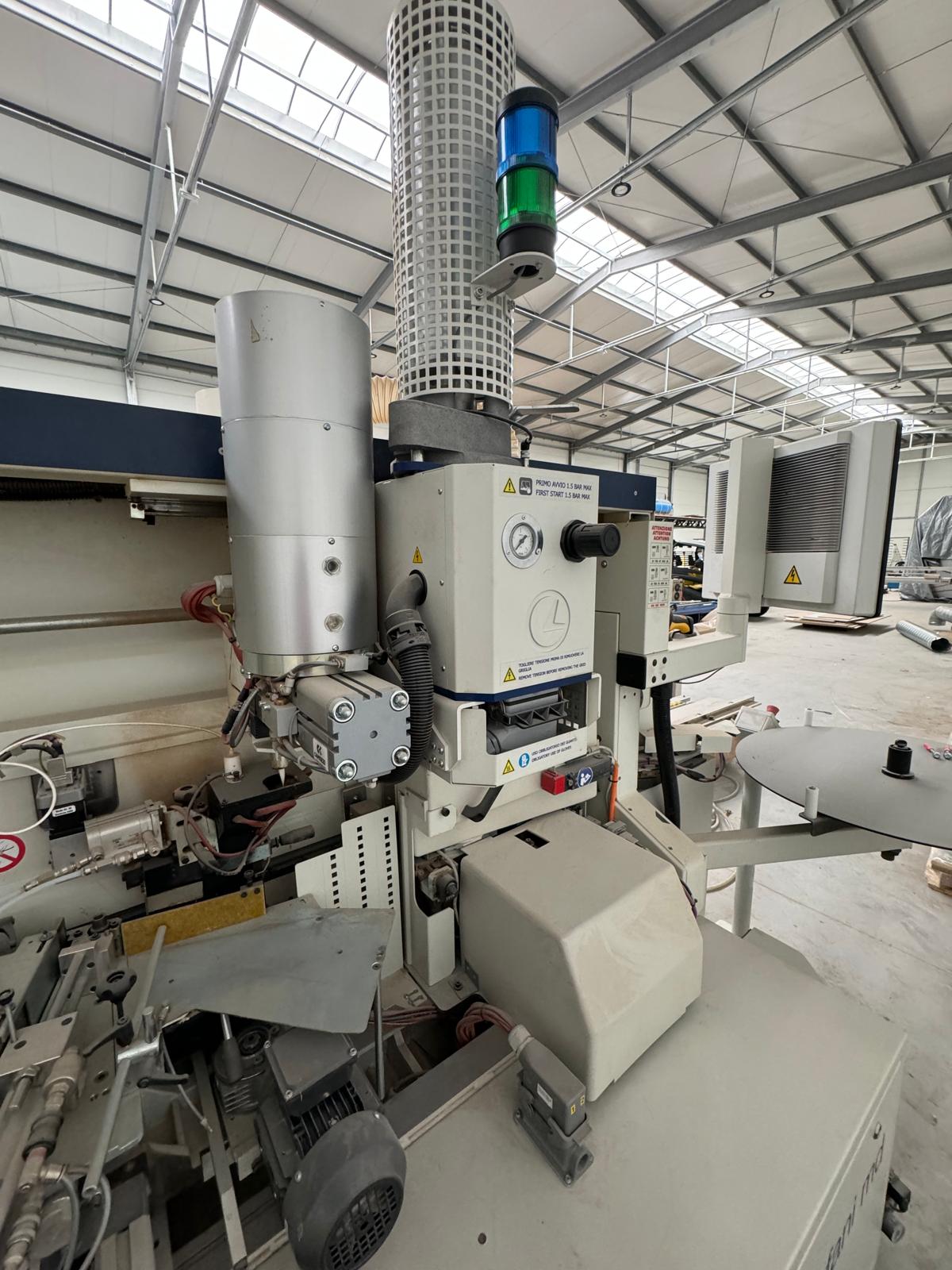

"PUBOXL"-Vorschmelzer für PU-Kleber zusätzlich zum Standard
Vorschmelzer für PU-Kleber, der zusätzlich zum Standard-Vorschmelzer für EVA-Kleber installiert wird.
Es ermöglicht die Verwendung von EVA- und Polyurethan-Klebstoffen, der „SGP“-Klebstofftopf wird von 2 verschiedenen Vorschmelzern gespeist und garantiert eine hohe Kapazität für die Abgabe von Klebstoff
. Der Austausch zwischen den beiden Vorschmelzern erfolgt manuell mit seitlicher Verschiebung auf Kugelumlaufführungen.
Sie besteht aus:
„PU-BOXL“-Vorschmelzer
Vorrichtung zum Schmelzen und Zuführen des PUR-Schmelzklebers in Kartuschen direkt in den Leimtopf.
Merkmale:
-Schnelles und einfaches Öffnen der Schmelzzone (zum Laden der Kartusche und / oder zur Reinigung)
Pneumatische Pressvorrichtung für das Schmelzen der Kartusche bei Melt on Demand-Verfahren
-Beheizte Thermoplatte für das Schmelzen des Klebers, leicht abnehmbar für außerordentliche Wartungsarbeiten
-Vorschmelzeinheitsträger mit seitlicher Bewegung auf Kugelumlaufführungen für eine bequeme Entnahme des Leimtopfes.
CFS"-System für die Zwangskühlung der Schmelzkammer und die Aufrechterhaltung der Qualität des Leims
"PU-BOXL" besteht auch aus einer Steuereinheit, die es ermöglicht:
-Manueller oder automatischer Betrieb (von der Steuerung der Kantenanleimmaschine)
-Manuelle Steuerung des Öffnens und Schließens der Schmelzkammer
-Warnung bei Kartuschenende sowohl lokal als auch über die Maschinensteuerung
-Optimierte Verwaltung des Kartuschenauswurfs
Verwaltung der Unter-/Übertemperatur durch Warnung
Leuchtsäule, die den Zustand des Vorschmelzers anzeigt
Schmelzleistung:6kg/h
Aufheizzeit bis zur Arbeitstemperatur:5min
Durchmesser der Klebepatronen:126mm(+/-2mm)
Patronen: zylindrischer Typ ohne äußeres Schutzmaterial aus Aluminium
installierte Leistung:2,8kW
Für den Betrieb ist kein Inertgas erforderlich.
Achtung: bei einigen Klebstoffarten und besonderen Verwendungsarten kann die Verwendung von Einsatzgas erforderlich sein.

Keramik-Infrarotlampe

MultiEdge"-Vorrichtung für RI/S-Fräsaggregat
Bei der Bearbeitung von Kanten mit unterschiedlicher Dicke ermöglicht das installierte Werkzeug die Bearbeitung von 3 Kanten mit Radius (d.h. R=1-2-3mm) und vielen verschiedenen dünnen Kanten

MultiEdge"-Vorrichtung für RoundSK
Sie ermöglicht die automatische Einstellung des Round-Aggregats für folgende Bearbeitungen:
-verschiedene dünne Kanten (z.B.0,4-0,6-...mm)
-dicke Kanten mit Radius (z.B. 2mm)
-Einstellung der Bearbeitung (z.B. für verschiedene Kantenstärken) von der Maschinensteuerung aus, dank der 2 gesteuerten Achsen, die auf der Einheit montiert sind.

"Multiedge2R" Profilziehklinge
Es wird als Ersatz für das Standard Profilziehklinget RAS/1000 installiert und ermöglicht die automatische Einstellung des Gerätes für:
-Bearbeitung mit 2 verschiedenen Radien
-automatische Einstellung der Bearbeitung für beide Radien (d.h. für unterschiedliche Plattenoberflächen und Kanten mit Schutzfolie)
Möglichkeit der differenzierten Bearbeitung zwischen Ober- und Unterseite
Das Gerät besteht aus:
-Kopierscheiben mit großem Durchmesser für die Einstellung des Arbeitsbereichs des Werkzeugs auf der Platte
4 NC-gesteuerte Achsen für die Positionierung der Werkzeuge und der vorderen Kopiervorrichtungen
-Ausschluss der oberen/unteren geteilten Einheit

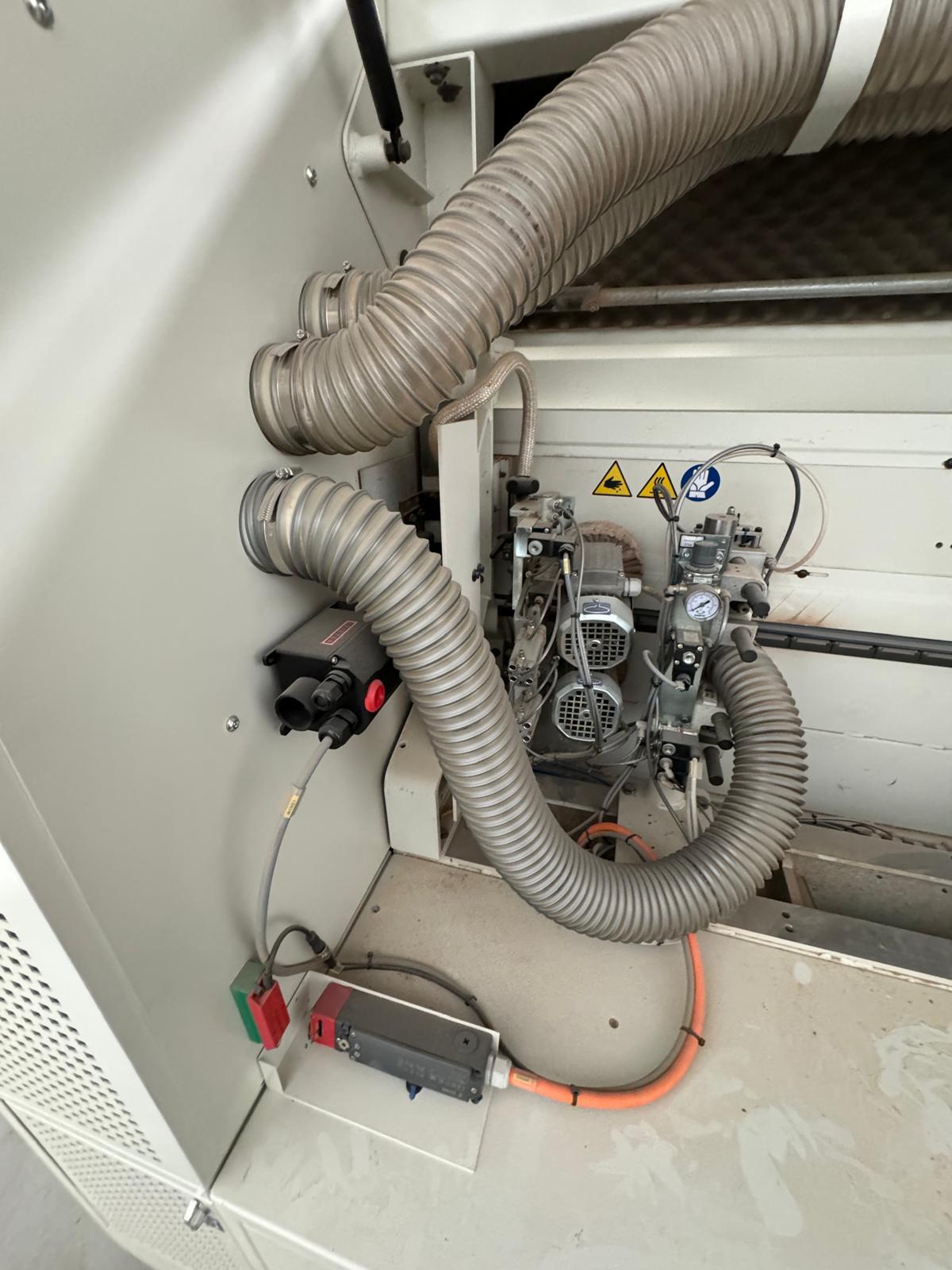

Abzugshaube und geeigneter Behälter mit Filter für lange Späne
komplett mit Fräsern mit zwei Radien

"Leimabstreifvorrichtung "RCA/2C
- unabhängiger pneumatischer Eingriff (unten/oben)

Pneumatisches Oszillationssystem für die Bürsteneinheit

"ID3000" Kantenaufhellungsgerät
Mit der Erwärmung von Kunststoffkanten ermöglicht es die Aufhellung der Farbe. Das Gerät enthält ein Heißluftgebläse mit einstellbarer Motorleistung bis zu 3.500 W



Hinweis:
Die technischen Daten und Beschreibungen sind eine Kopie der jeweiligen Auftragsbestätigung. Die Daten dienen nur zur Information und sind nicht verbindlich.
