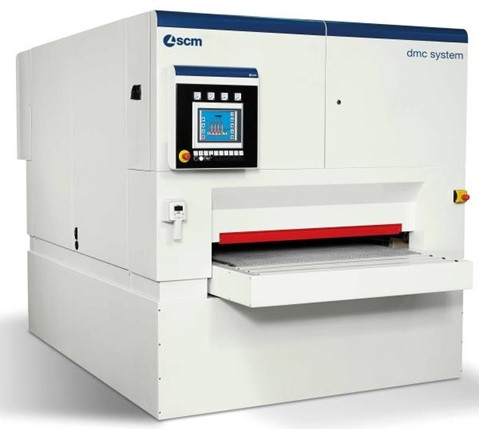

Automatisch Kalibrierende Schleifmaschine

Automatisch Kalibrierende Schleifmaschine
Fabrikat: SCM
Typ: DMC system
Baujahr: 2021


Technische Daten
- Arbeitsbreite 1.350 mm
- Bandvorschubgeschwindigkeit 2 bis 16 m/min
- PRO SAND elektronische Steuerung
- PLC-Terminal mit LCD-Farbdisplay 10,4"

Aggregat 1
TIE 5000 Arbeitsaggregat für Zusatztisch internes Kreuzpolster
- Spätzugsystem des Aggregats für den Schleifbandwechsel durch nur einen Maschinenführer
- Automatische Bremse
- Lineargebläse mit zeitgesteuertem Eingriff für die Schleifbandreinigung
- Abmessungen des Schleifbandes: 150 x 5.000 mm
- Abmessungen des Chevronbands: 140 x 4.710 mm

PE16T EPICS elektronischer Sektorenschliff Teilung 16 mm
- 16 mm Abstand der Sektoren von Mitte zu Mitte
- Doppelt wirkende Pneumatikzylinder mit einstellbarem Vorschub/Gegenvorschub
- Graphittuch mit Schnellabsaugvorrichtung
- Vollständige Verwaltung der Funktionen durch die elektronische Steuerung Pro Sand
- Motor mit Inverterleistung bis zu 15 kW

Aggregat 2

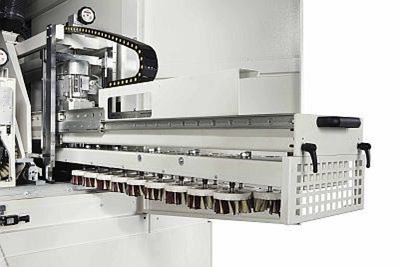

DO19 Orbitereinheit für 19 rotierende Tellerbürsten
- Manuelle Einstellung der Arbeitsposition der Einheit
- 1,1 kW Hauptmotor mit Inverterantrieb
- Unabhängiger Motor für die Steuerung der Orbitalbewegung
- Durchmesser des Drehtellers: 125 mm

FT/19/125 Satz mit 19 rotierenden Scheiben Durchmesser 125 mm

Aggregat 3
BF300 Arbeitseinheit für Bürstenwalze Durchmesser 300 mm
- Manuelle Einstellung der Arbeitsstellung der Walze
- 4 kW Hauptmotor mit Umrichterantrieb

FT 300 Bürstenwalze Durchmesser 300 mm

Aggregat 4
BF300 Arbeitsaggregat für Bürstenwalze Durchmesser 300 mm
- Manuelle Einstellung der Arbeitsposition der Walze
- 4-kW-Hauptmotor mit Umrichterantrieb

FT 300 Bürstenwalze Durchmesser 300 mm

Aggregat 5
SC 2620 Arbeitsaggregat für Superfinish-Pad
- Drehung des Schleifbandes entgegen der Vorschubrichtung des Förderers
- Elektronische Schleifbandschwenksteuerung
- Scheibenbremse
- Abmessungen des Chevronbandes: 1.370 x 2.186 mm
- Abmessungen des Schleifbandes 1.370 x 2620 mm

PE16/C EPICS elektronischer Schleifblock mit Sektorenabstand 16 mm
- 16 mm Abstand der Sektoren von Mitte zu Mitte
- Doppelt wirkende Pneumatikzylinder mit einstellbarem Vorschub / Gegenvorschub
- Graphittuch mit Schnellabsaugvorrichtung
- Vollständige Verwaltung der Funktionen durch die elektronische Steuerung Pro Sand
- Invertermotor mit einer Leistung von bis zu 15 kW

In den Maschinenrahmen integrierter, inverterbetriebener Vakuummotor bis zu 7,5 kW
- Gummibeschichtetes Förderband 50 Shore
- 4 kW Förderbandmotor mit Inverterantrieb

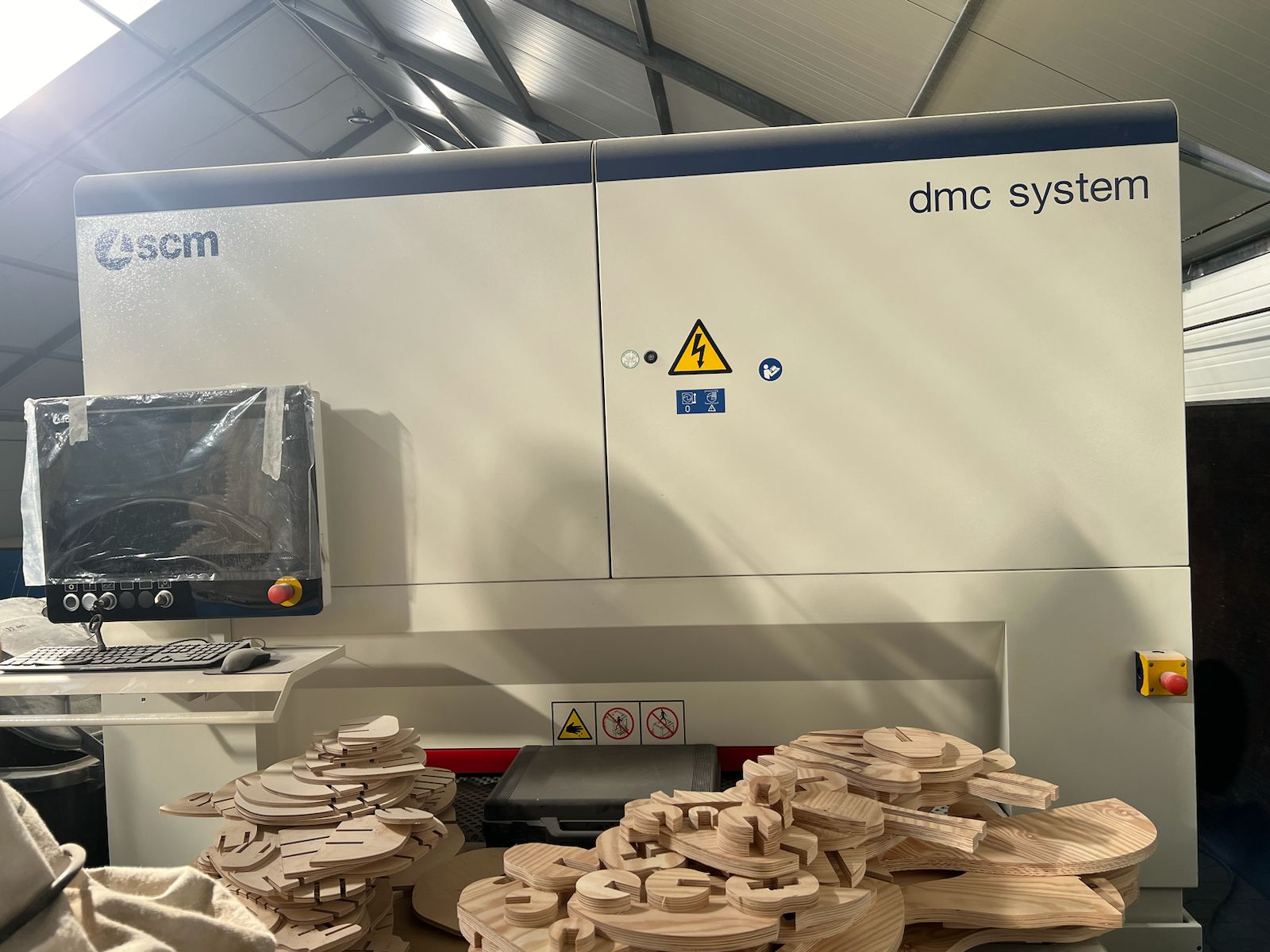

Konsole mit integriertem PC eye-M und elektronischer Steuerung Maestro Pro Sand mit Tele Service System
Gerät, das an die Maschine angeschlossen ist und die Nutzung der Maestro Pro- Sand Software ermöglicht.
Die integrierte LED-Lichtleiste ermöglicht es dem Bediener, den Zustand der Maschine in Echtzeit zu überprüfen (Notfall, Betrieb, etc.), ohne dass er sich an der Maschine selbst aufhalten muss.
Es ist mit einem lüfterlosen Industrie-PC der Schutzklasse IP53 (IP65 an der Vorderseite) ausgestattet. Diese robuste Lösung garantiert höchste Widerstandsfähigkeit auch unter den widrigsten Umweltbedingungen, die ein Industriegelände bieten kann.
Das 21,5"-LCD-Farbdisplay mit einem 16/9 großen Touchscreen ermöglicht eine besonders einfache und effiziente Steuerung der wichtigsten Funktionen der Maschine:
- Full HD Display Auflösung 1920x1080
- LED-Hintergrundbeleuchtung
- Kapazitiver Multi-Touchscreen 10 Kontaktpunkte
- Großer Blickwinkel 176° Horizontal/ 160° Vertikal
- Null-Pixel-Fehler-Qualität
- Intel Pentium 2,9 Ghz
- 8 GB DDR4 RAM
- Festplatte: 256 GB SSD
- O.S. Windows 10
- QWERTY-Tastatur mit englischem Layout
- Kabelgebundene Maus
- Ethernet-Anschluss RJ45
- 1 USB-Anschluss: 3.0 Protokoll unterstützt
- Nominale Betriebstemperatur: +5 - 35°C

Zusätzliche Sandfunktionen, die auf der elektronischen Steuerung Maestro Pro Sand verfügbar sind
- 1999 Arbeitsprogramme
- virtuelle Tastatur für schnelle Einstellungen der Maschine
- Produktionsbericht
- Interaktives Fehlersuchprogramm und Selbstdiagnose der elektronischen Karten
- Anzeige von elektrischen und pneumatischen Diagrammen
- Anzeige von Benutzerhandbuch, Ersatzteilkatalog, elektrischen und pneumatischen Schaltplänen



Hinweis:
Die technischen Daten und Beschreibungen sind eine Kopie der jeweiligen Auftragsbestätigung. Die Daten dienen nur zur Information und sind nicht verbindlich.
