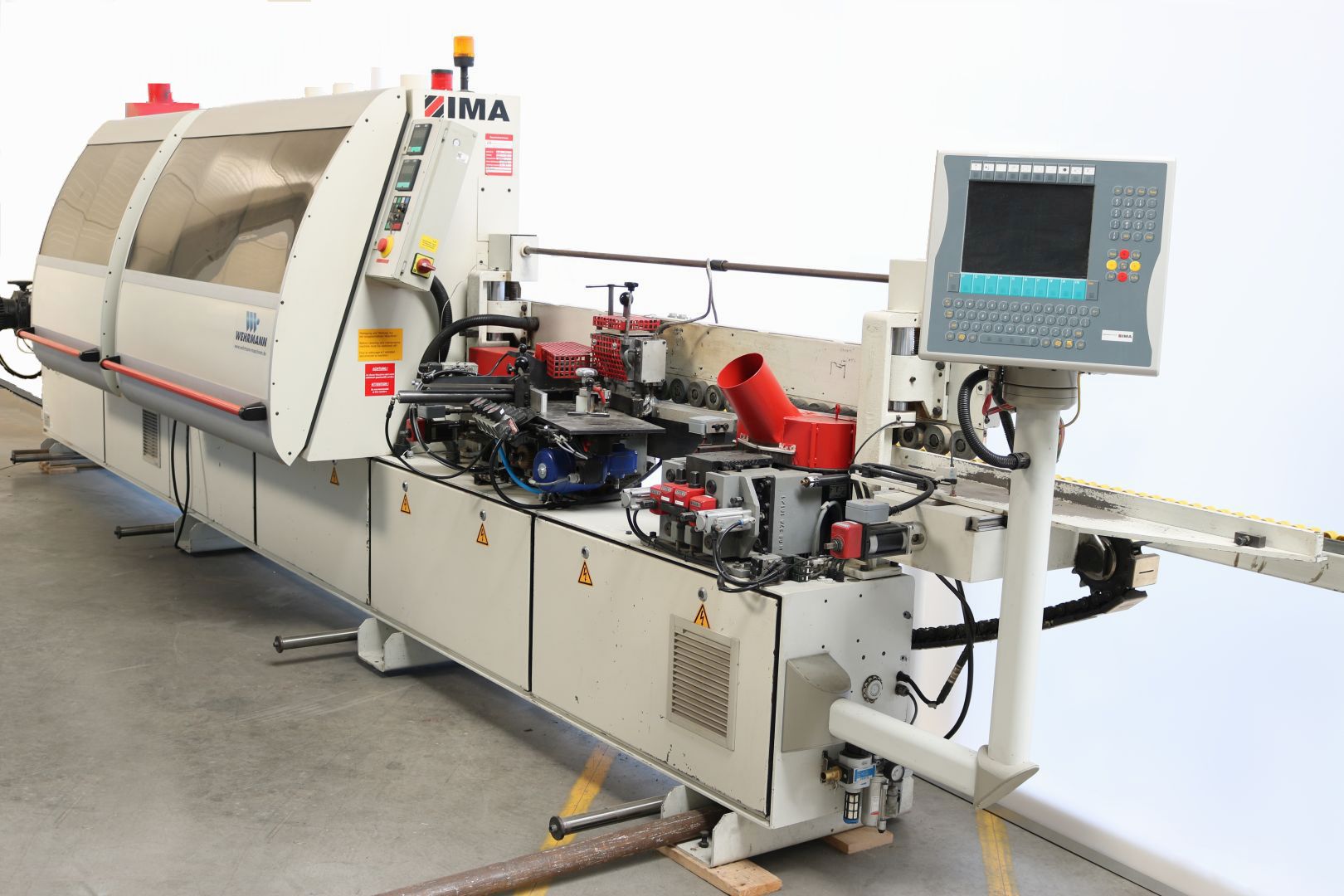

Einseitige Kantenanleimmaschine IMA COMPACT PC-6220 F

eins. Kantenanleimmaschine
Fabrikat: IMA
Typ: COMPACT PC-6220 F
Baujahr: 2000

Linksmaschine
Werkstücktransport über angetriebene Transportkette und verstellbaren Oberdruck, Beckhoffsteuerung

Platzbedarf LxBxH mm: 7400x1500x2000mm
Gewicht: ca. 3600kg

Technische Daten:

Kantenmaterial:
a) Furnier-/Rollen- und Streifenware,
b) Kunststoff-/Rollen- und Streifenware
c) Massivholzleisten

min. Kantenhöhe = ca. 14 mm
max. Kantenhöhe = ca. 55 mm

min. Kantendicke = ca. 0,4 mm
max. Kantendicke = ca. 20 mm

min. Plattendicke = ca. 10 mm
min. Plattendicke = ca. 16 mm bei Einsatz des Multi funktionsaggregates
max. Plattendicke = ca. 50 mm

min. Plattenbreite = c a . 60 mm

min. Plattenlänge = ca. 150 mm

max. Leisten = ca. 20x50 mm

Plattenausstand aus der Kettenbahn = ca. 35 mm

Pneumatikanschluss: ca. 7 - 8 bar

Die Grundmaschine der IMA-COMPACT-PC besteht aus:
a) Grundgestell, sowie Gehäuse für Elektroinstallation
b) Antrieb für den Werkstücktransport durch mechanisch regelbaren Getriebemotor, Vorschubgeschwindigkeit ca. 8-20 m/Min. (Nicht gleichzusetzen mit der Arbeitsgeschw.)
c) Transportkette (80 mm breite + 60 mm lange Kettenplatten)
d) Oberdruck, bestückt mit: 2 Reihen gummierter Rollen, Höhenverstellung (ca. 50 mm) zentral über ein Handrad

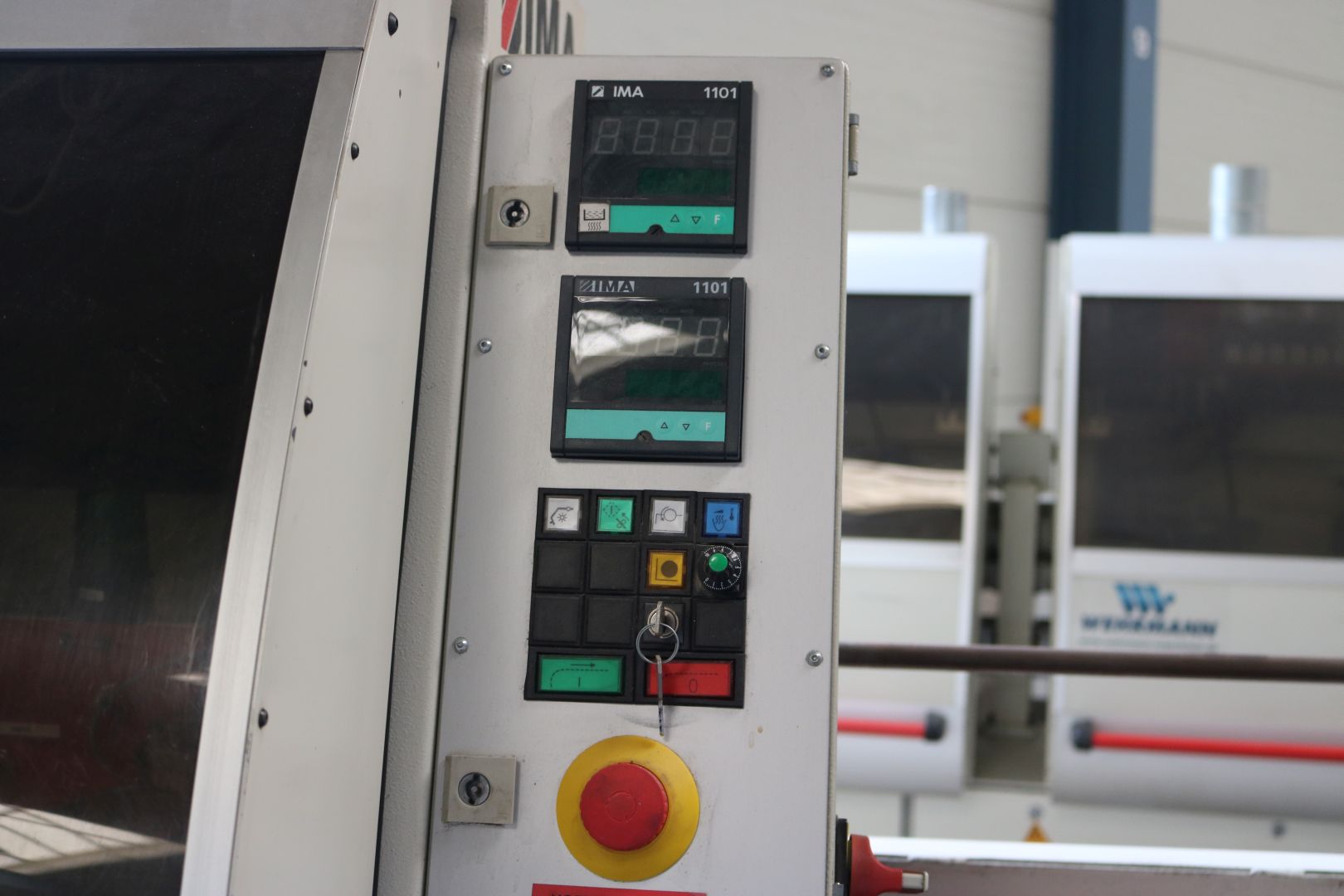

e) IMATRONIC 121 SPS-Steuerung mit Zentralgerät und Bedienfeld; Fabrikat Beckhoff
f) Elektroinstallation nach EN, Schaltelemente im Grundgestell, Bedienungselemente in einem separaten Steuerpult untergebracht.
i) Ausziehbare Stutzschiene ca. 700 mm fur breite Werkstücke

Verstellung über NC Achse: horizontal verstellbares, unbeheiztes Anschlaglineal, Druckzone, Bündigfräsen, Multifunktionsaggregat, Profilziehklinge

Fügefräsaggregat
mit 2 Motore á 3 kW, 400 V, 200 Hz, 12000 UpM, im Gleichlauf und Gegenlauf arbeitend, mit Blasdüse zum Entfernen loser Partikel an der Werkstückseite und Infrarotstrahler zum Erwärmen der Werkstücke.

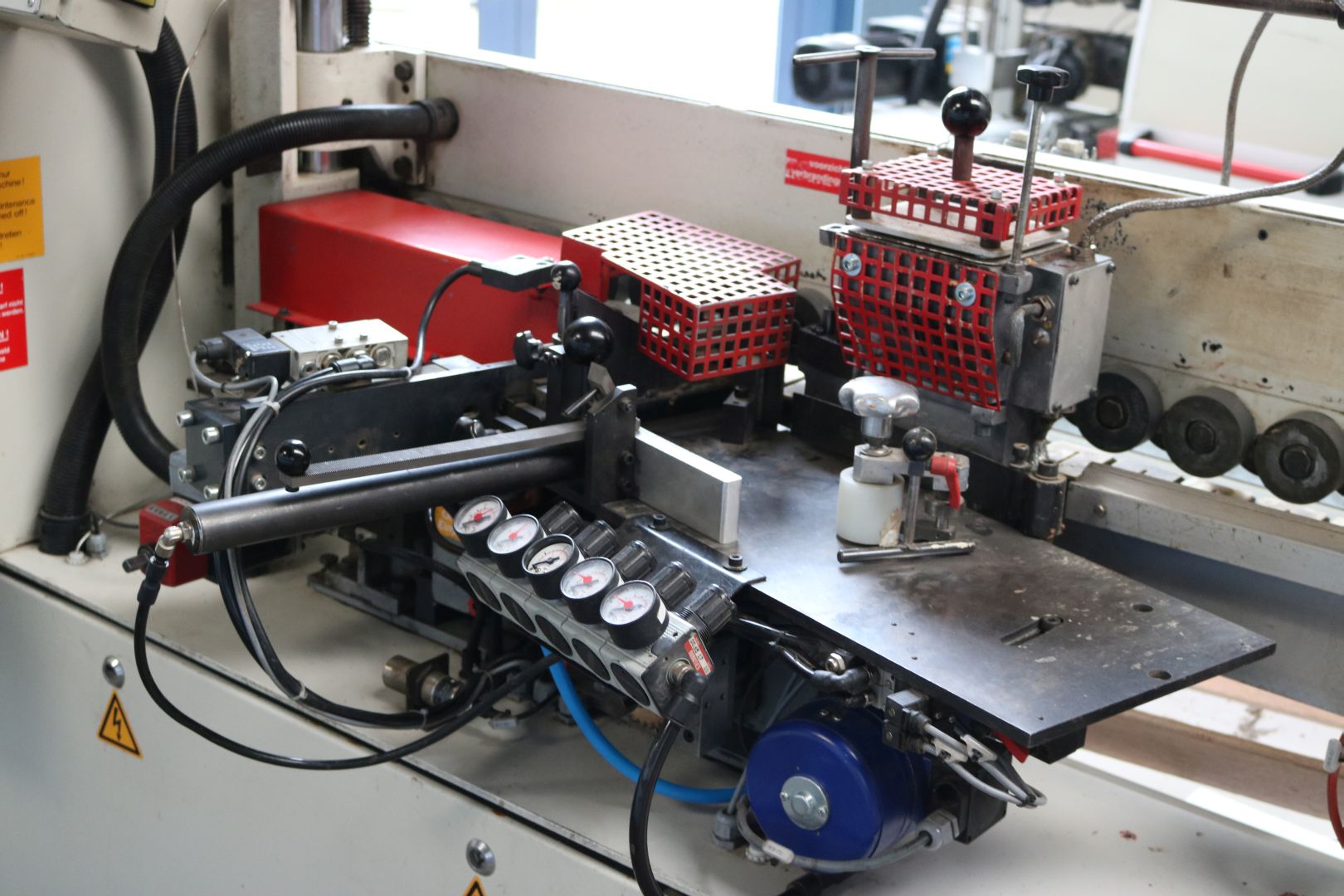

Verleimaggregat mit geschlossenem Ölbadgetriebe, Temperaturregelung mit separatem Leimwalzenantrieb und
1 Hauptandruckrolle, 5 Nachpressrollen mit mech. Digitalanzeige, Andruckrollen einzeln seitlich gefedert und justierbar.

Schmelzkleberleimangabe 0,8 l kompl. m. Heizpatrone u. Anschlusssteckern max. Kantenhöhe 50 mm

Einfachrollen/Leistenmagazin, Zuführwinkel 8° für Rollenmaterial bis 3 mm und Leisten bis 20 mm, Trennmesser pneumatisch gesteuert, bis 3 mm Kantendicke, max. Kantenquerschnitt 120 qmm, incl. Rückhaltevorrichtung für die Rollenware, max. RollenØ 860mm

Kappaggregat
2 Motoren á 660 W, 400 V, 200 Hz., 12000 UpM, am Oberdruck montiert zum Kappen des vorderen und hinteren Kanten /bzw. Leistenüberstandes,

min. Plattenausstand: ca. 30 mm + max. Kanten- bzw. Leistenstärke
min. Plattenlänge: ca. 150 mm
min. Abstand zwischen 2 Werkstücken ca. 650 mm
max. Arbeitsgeschwindigkeit: 20 m/min.
Vorder-/Hinterkantentastschuh aussteuerbar
max. Kantenhöhe 55 mm ,max. Kantendicke 20 mm
hor. pneum. Schwenkvorrichtung 0+10°
mit pneumatisch ausrückbarer Seitentastung,
manuell positionierbar über Digitalanzeige,

Fräsaggregat zum Bündigfrasen von oben und unten, für 2 Motoren á 1850 W, 400 V, 200 Hz, 12000 UpM
max. ca. 3 Grad schwenkbar (bei Werkstückdicken über 25 mm), mit Höhentastung, ohne seitliche Tastung, Motoren übereinander angeordnet

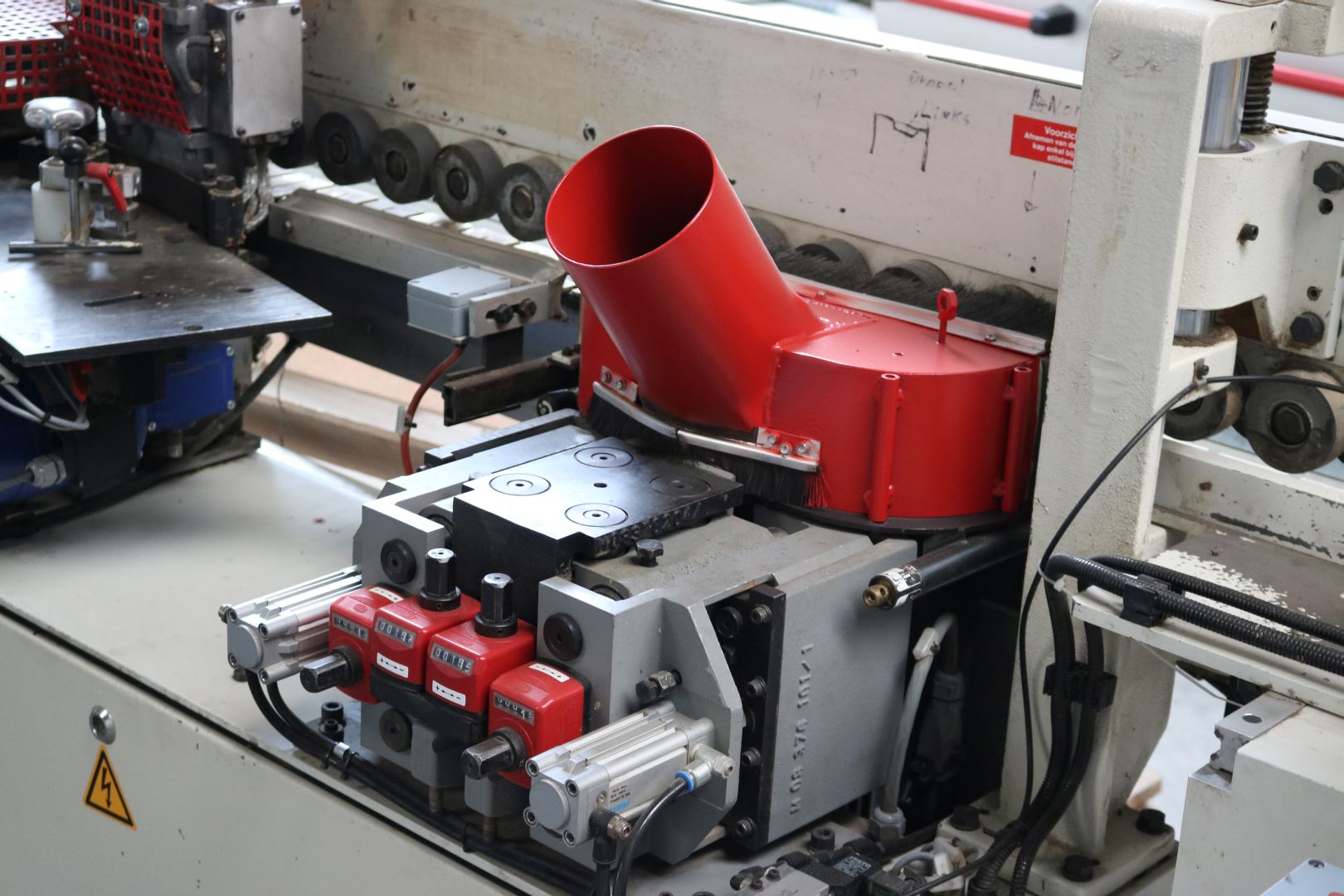

Mehrfachbearbeitungsaggregat zum Feinfräsen oder Profilfräsen der oberen Längskante sowie der vorderen und hinteren Kante, mit Höhen- und Seitentastung, pneumatische Vorschubbewegung horizontal und vertikal.
mit 1 Motor 660 W, 400 V, 200 Hz, 12000 UpM,mit Schnellwechseleinrichtung

Profilziehklingenaggregat

Spänefangkasten für Profilziehklingenaggregat

Selbsttastendes Ziehklingenaggregat

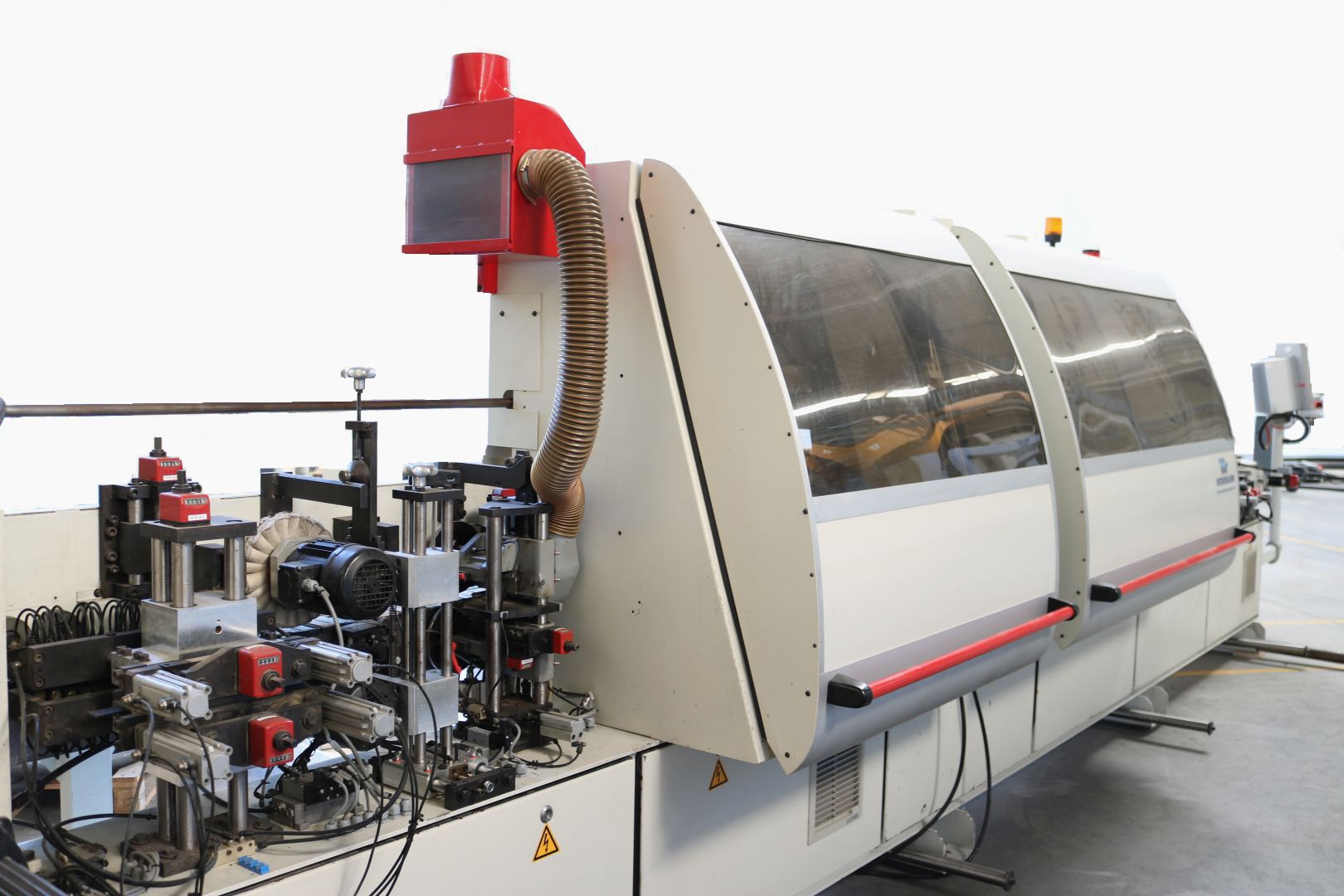

Fasschleif/Schwabbelaggregat,

Glätteaggregat zum Glätten der gefrästen und abgezogenen PVC/ABS-Profilkante, für R=1,3-4 mit 1 oberen und 1 unteren Glättezone, mit horizontaler, pneumatischer Ausrückvorrichtung, min. Werkstückdicke 16 mm


Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
