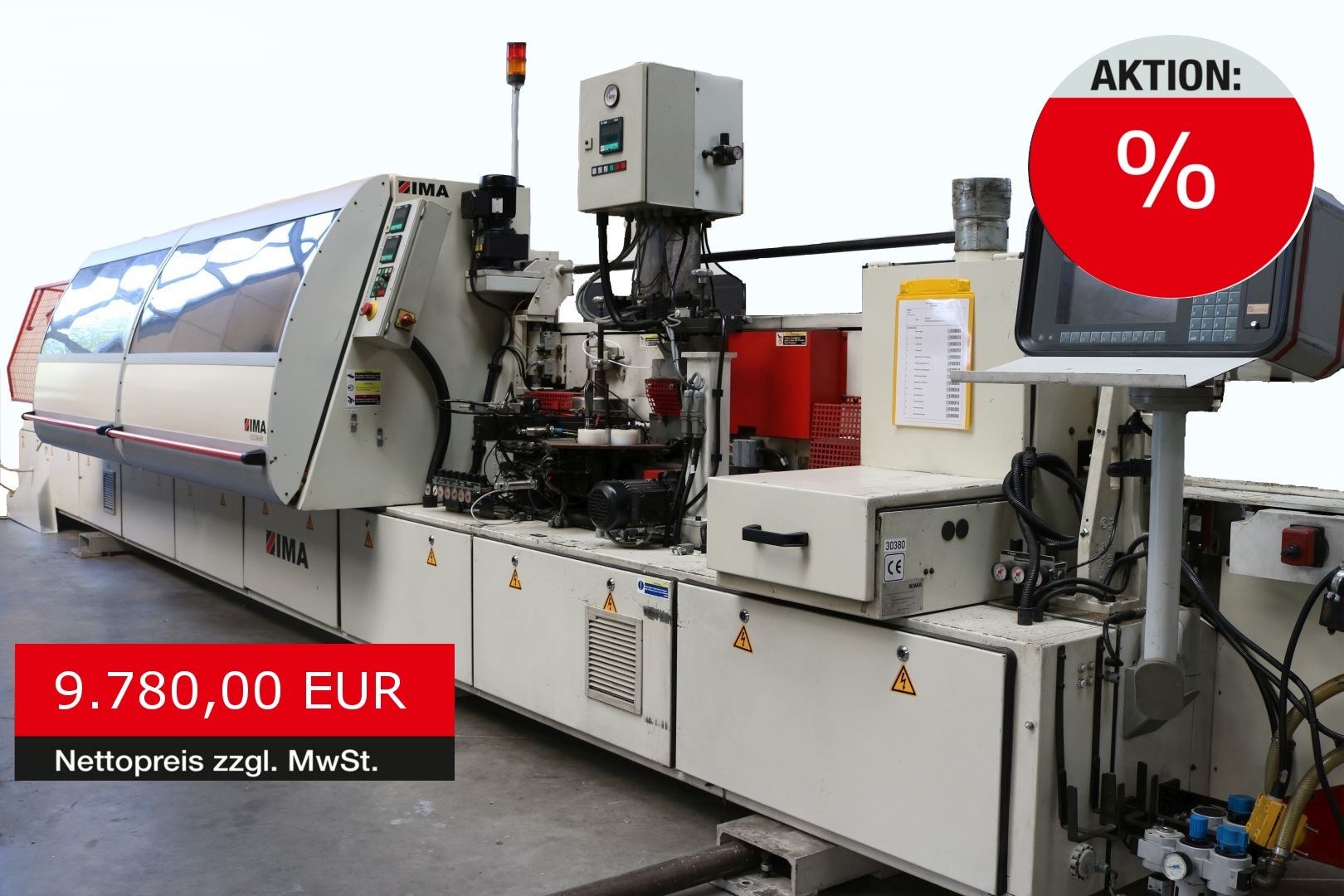

Kantenanleimmaschine NOVIMAT/K/I/G80/821/R3

Kantenanleimmaschine, eins.
Fabrikat: IMA
Typ: NOVIMAT/K/I/G80/821/R3
Baujahr: 2001
Linksmaschine


Technische Daten:

Streifenabmessung:
min. Streifenlänge bei Rollenmaterial: ca. 220 mm
min. Streifenhöhe bei Rollenmaterialien: ca. 14 mm
max. Streifenhöhe: ca. 50 mm
max. Streifendicke bei Rollenmaterialien: ca. 3,0 mm

Werkstückabmessungen:
min.Werkstücklänge: ca. 268 mm
Werkstückstärke: ca. 10-45 mm
fester Werkstückausstand: ca. 38 mm
min.Werkstückbreiten bei Werkstückstärken bis 25mm ca. 70 mm
min.Werkstückbreiten bei Werkstückstärken ab 25mm ca. 110 mm

Durchlaufgeschwindigkeit: ca. 5-25 m/min

Maschinenarbeitshöhe: ca. 950 mm

Aggregatesteuerung:
über Streckensteuerung-integr.in die IMATRONIC 121

Trennmittelangabe oben + unten

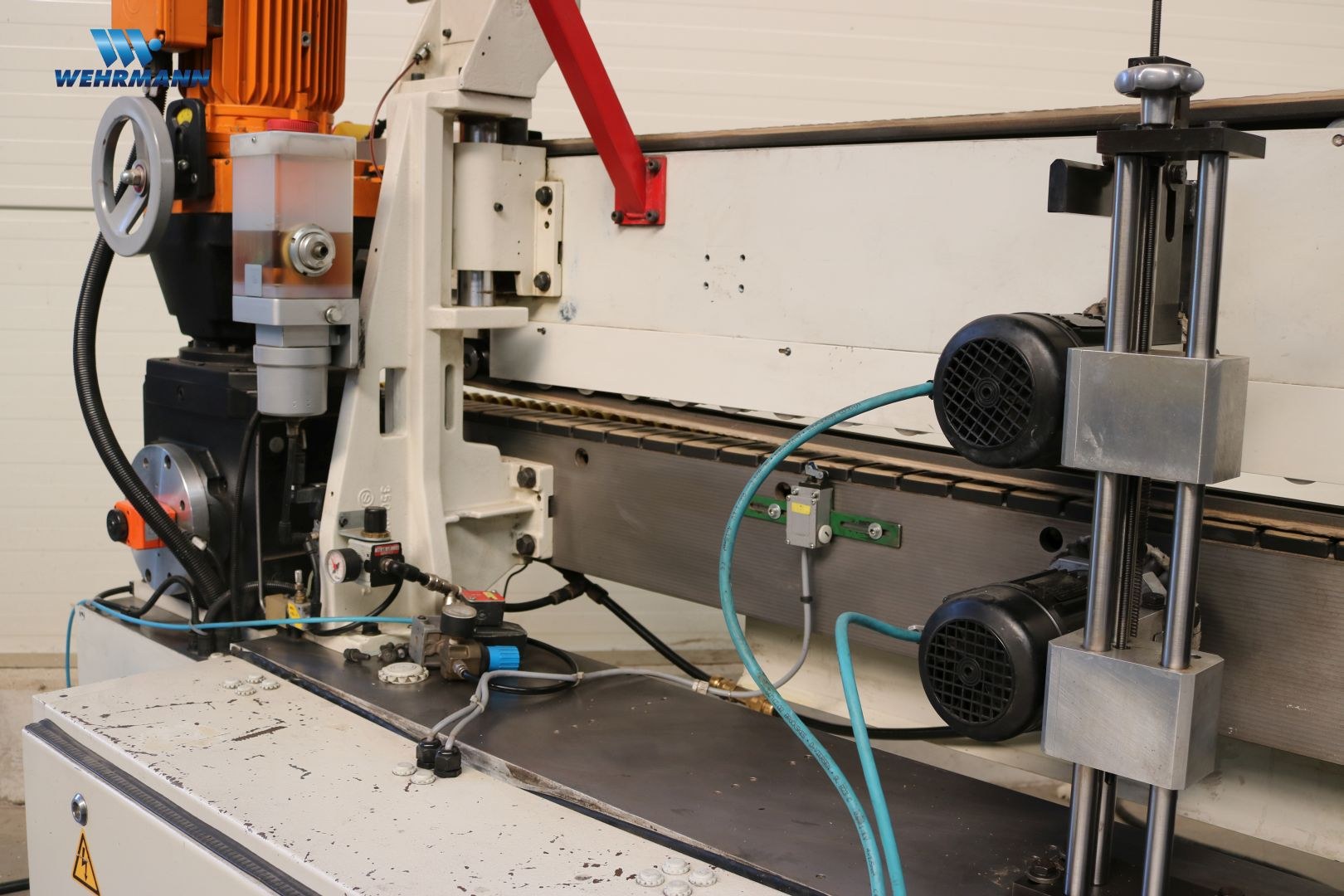

Fügefräsaggregat:
zum Kantennachfräsen Kalibrieren formatierter Werkstücke oder z. Fräsen v. seitlichen Nuten,
Falzen oder Profilen steuerbar und nicht schwenkbar
2 Motore 4,5kW 400V 150Hz  9000UpM

2xIR-Strahler ca.300mm lang /1,5kW

Verleimgetriebe m.Schnellverschluß
4-fach Druckstrecke bis 3mm,pneum.
Andruck, ausrückbar

2-fach Kantenmagazin

Kappaggregat:
bündig oder mit Fase
2 Motore 200W
horizontal v.Hand schwenkbar 0-25°
Seitentastung

Fräsaggregat:
max. 3° schwenkbar
mit Höhentastung
2x Motor 1,0kW

Mehrfachbearbeitungsaggregat
zum Fein/Profilfräsen des oberen+unteren Längs-,Vorder- und Hinterkante
mit Höhentastung und Seitentastung
2 Motore 660W/400V

Profilziehklingengerät:
zum Nachschaben eines oberen und unteren Profils
mit Höhentastung und Seitentastung

Flachziehklinge oben+unten

Schwabbelaggregat
zum Nachputzen oben+unten
2x Motor 0,25kW

Platzreserve für Nutaggregat

Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
