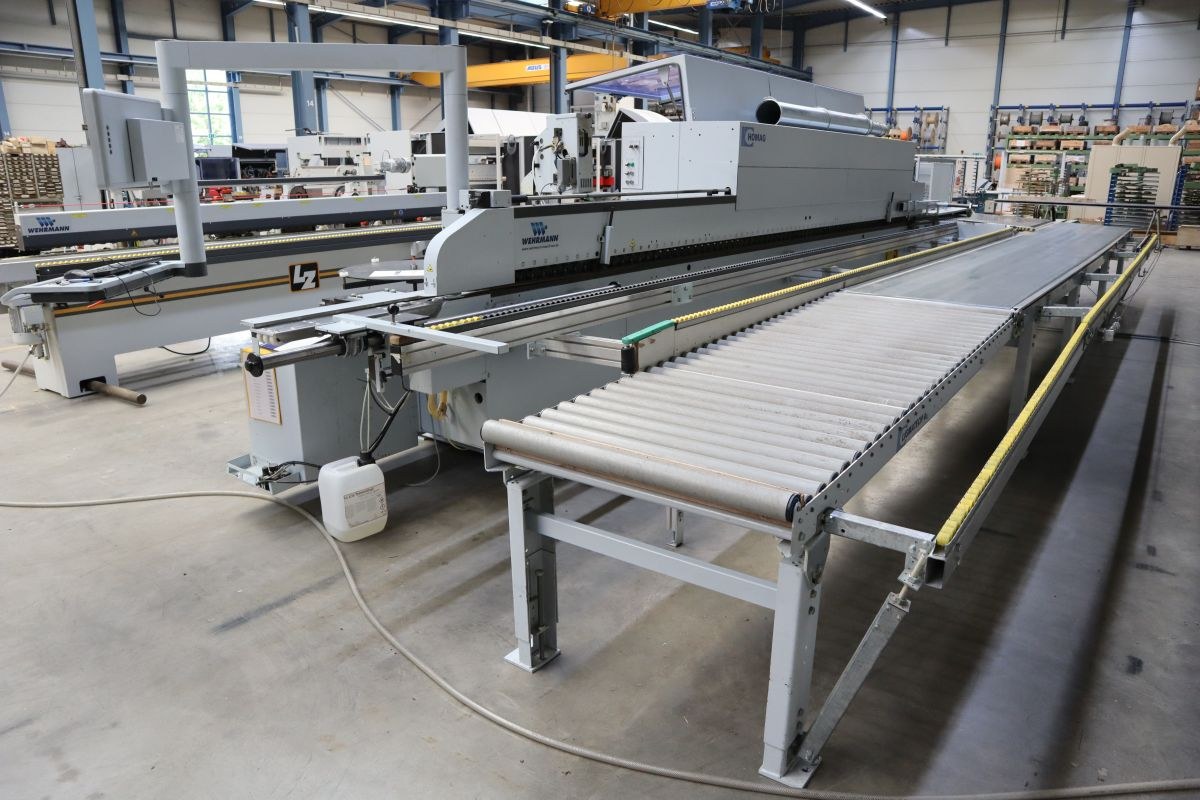

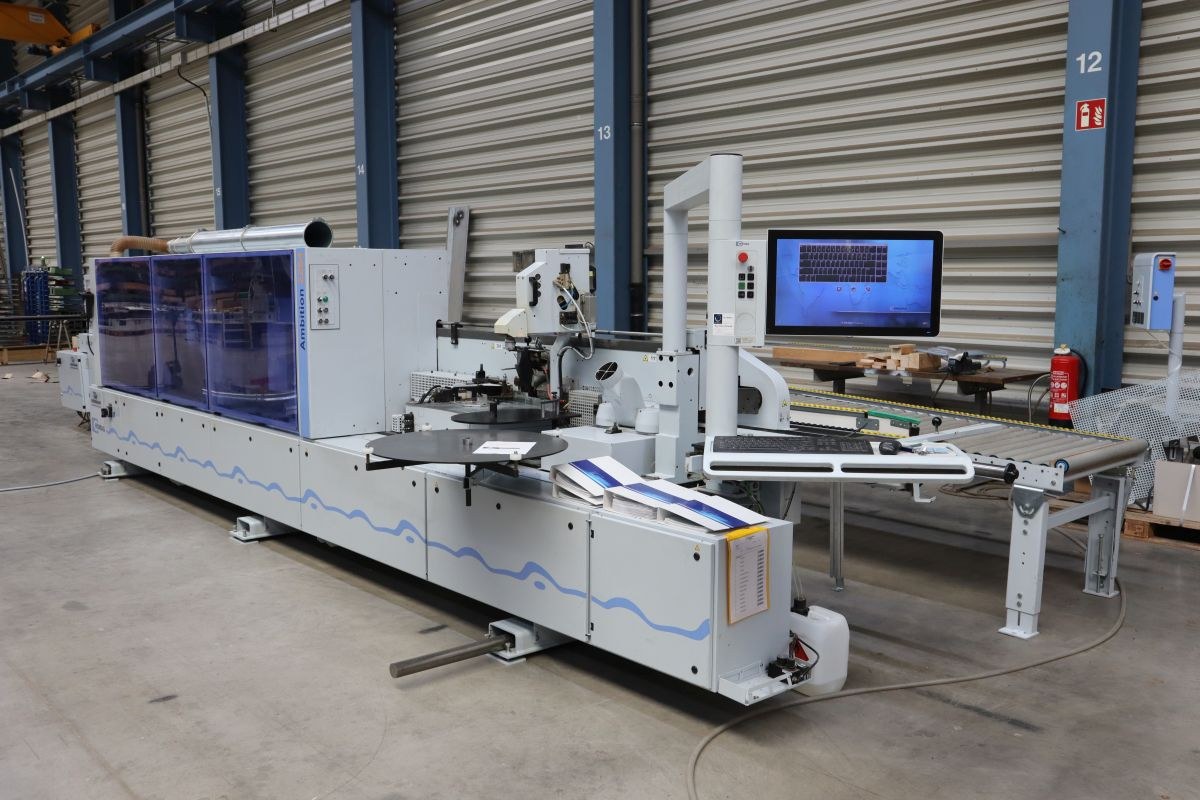

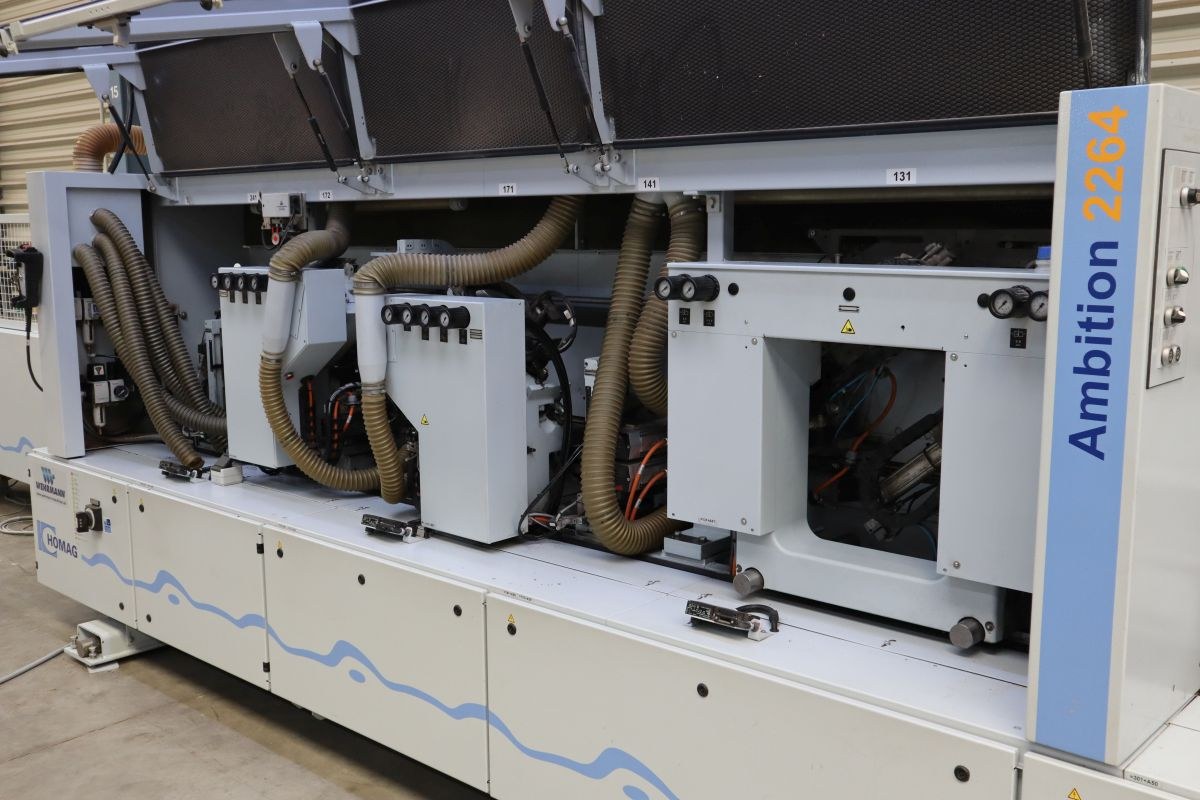

Einseitige Kantenanleimmaschine HOMAG KAL 210 mit Rückführung LIGMATECH

Einseitige Kantenanleimmaschine
Fabrikat: HOMAG
Type: KAL 210 AMBITION 2264
Baujahr: 2014

zum Bearbeiten von geraden Werkstückkanten und zum Anleimen
und Nachbearbeiten im Längs- und Querdurchlauf.

Übersicht Aggregatebestückung:
- Trennmittelsprühaggregat
- Fügefräsaggregat
- Verleimteil A20 mit 2 Rollen
- Kappaggregat HL84
- Vorfräsaggregat BF10
- Formfräsaggregat FK11 manuell
- Profilziehklinge PN10
- Finishaggregat

Vorschub 18 - 25 m/min.
Vorschub max. mit FK11  20 m/min.

Arbeitshöhe 950 mm

Pneumatikanschluss 6 bar

Gesamtlänge 7845 mm

Werkstückdicke 8 - 60 mm
Kantenhöhe max. = Werkstückdicke + 4 mm
Kantenmaterial Rolle 0,3 - 3 mm
Kantenmaterial Streifen 0,4 - 20 mm

Aggregatebestückung:

- Trennmittelsprühaggregat oben/unten

- Fügefräsaggregat
  2 Motoren je 3 kW, 150 Hz, 9000 U/min.

- Verleimaggregat A20 mit 2 Rollen
  bestehend aus:
  - Werkstückvorwärmung

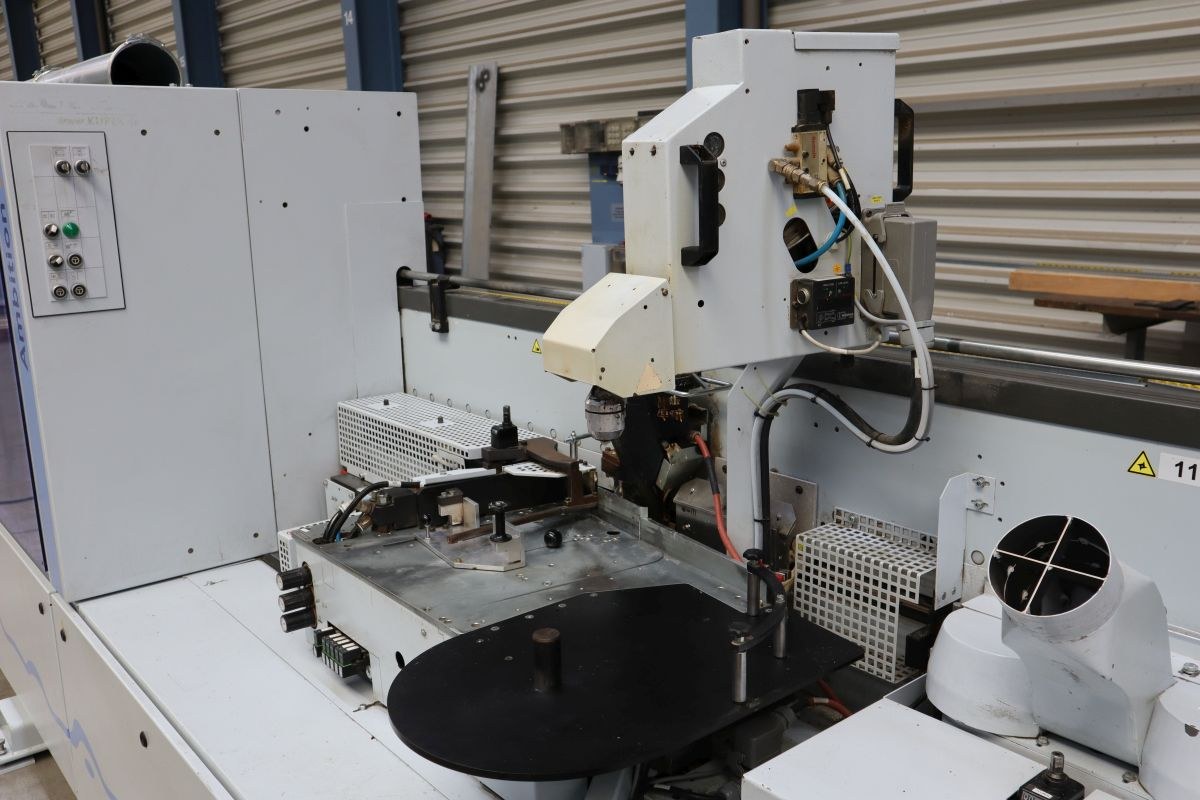

  - Schmelzkleberaggregat
    Aufschmelzeinheit mit Ganulatbehälter Basic
    Aufschmelzleistung 6 - 12 kg/h, in Abhängigkeit des
    verwendeten Klebstoffes
    Auftragseinheit QA65

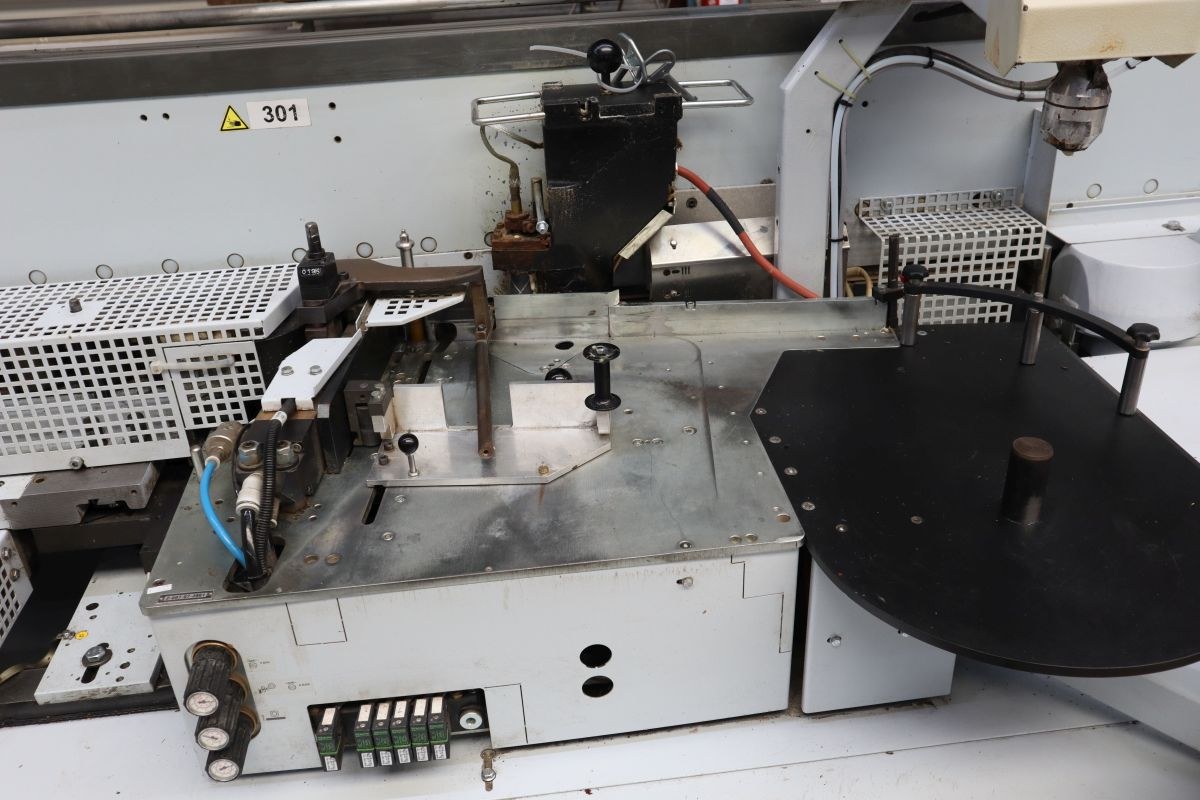

  - Magazin 2 Rollen manuell
  - Druckzone C
    1 angetriebene Vorpressrolle Durchm. 150 mm
    6 Nachpressrollen Durchm. 70 mm
    Druckeinstellung pneumatisch
    Zentrale Verstellung auf verschiedene Kantendicken

- Kappaggregat HL84 Fase/Gerade 0,8 kW
  zum Kappen der Kantenüberstände an Vorder- und
  Hinterkante
  2 Motoren je 0,8 kW, 200 Hz, 12000 U/min.
  Pneumatikverstellung zum Umrüsten von Fase- auf
  Geradekappen

- Vorfräsaggregat BF10 1,5 kW
  zum Vorfräsen der PVC- und Bündigfräsen der Massivkanten
  2 Motoren übereinander mit je 1,5 kW, 200 Hz, 12000 U/min.

- Formfräsaggregat FK11 manuell
  zum Bearbeiten der Kantenüberstände an der Werkstück-
  ober- und unterkante sowie zum Umfräsen der
  Werkstückvorder- und hinterkante

- Profilziehklinge PN10
  zum Fasen oder Runden von vorgefrästen PVC-Kanten

- Finishaggregat
  bestehend aus:
  - Leimfugenziehklinge
  - Schwabbelaggregat

- powerControl PC22
  Modernes Steuerungssystem basierend auf Windows-PC

- Automatische Verstellung Einlauflineal einseitig

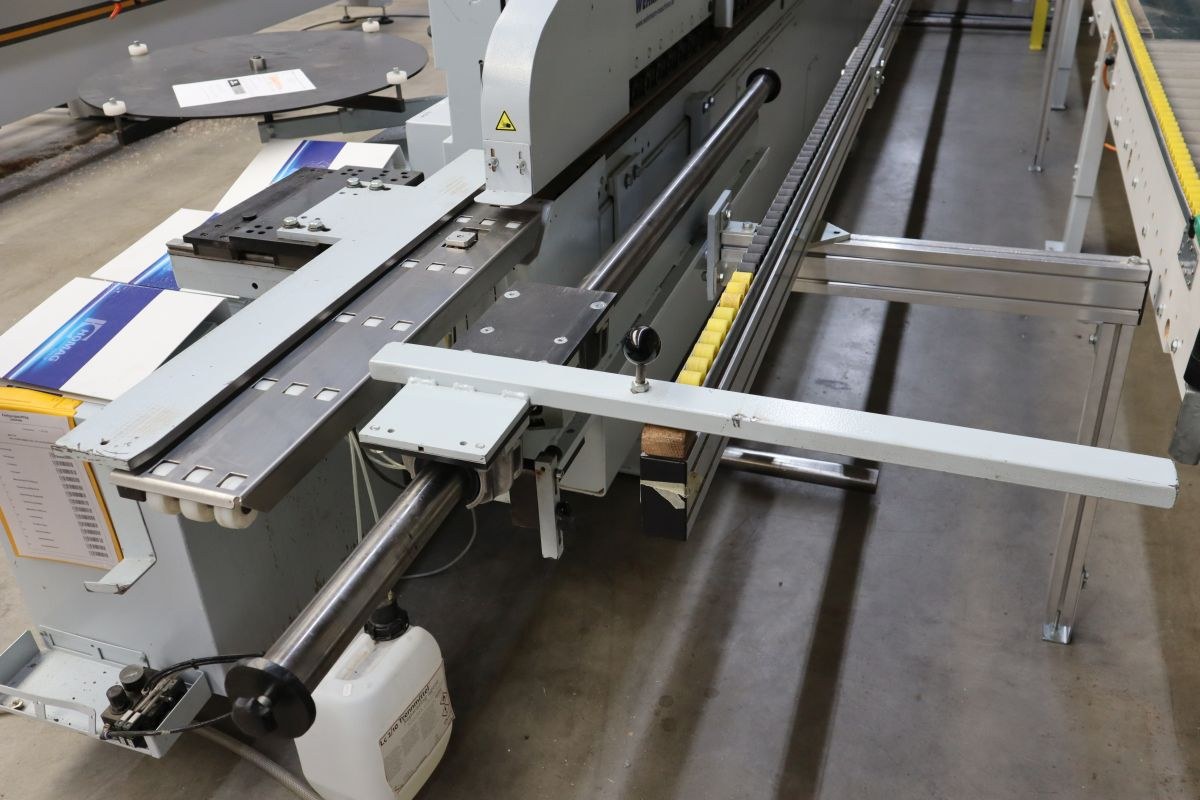

- Schiebeschlitten

- Werkstückdicke 60 mm

- Werkstückdicke 8 mm

- Vorinstallation für Boomerang ZHR05
  Vorschubverrriegelung und mechanische Schnitt-
  stellenanpassung

- Auftragseinheit PU65 (wechselbar)

- Automationspaket Fase/Radius Ambition2264/74
  - automatische Verstellung Druckzone
  - pneumatische Verstellung der Kappmotoren zum
    Bündig- oder Überstandskappen
  - pneumatische Verstellung Vorfräsaggregat zum
    Bündig- oder Überstandsfräsen
  - automatische Verstellung von Fase- auf
    Radiusfräsen beim Formfräsen
  - pneumatische Verstellung FA11 zum Wegfahren
    aus dem Arbeitsbereich
  - Fernbedienung für Einrichtbetrieb

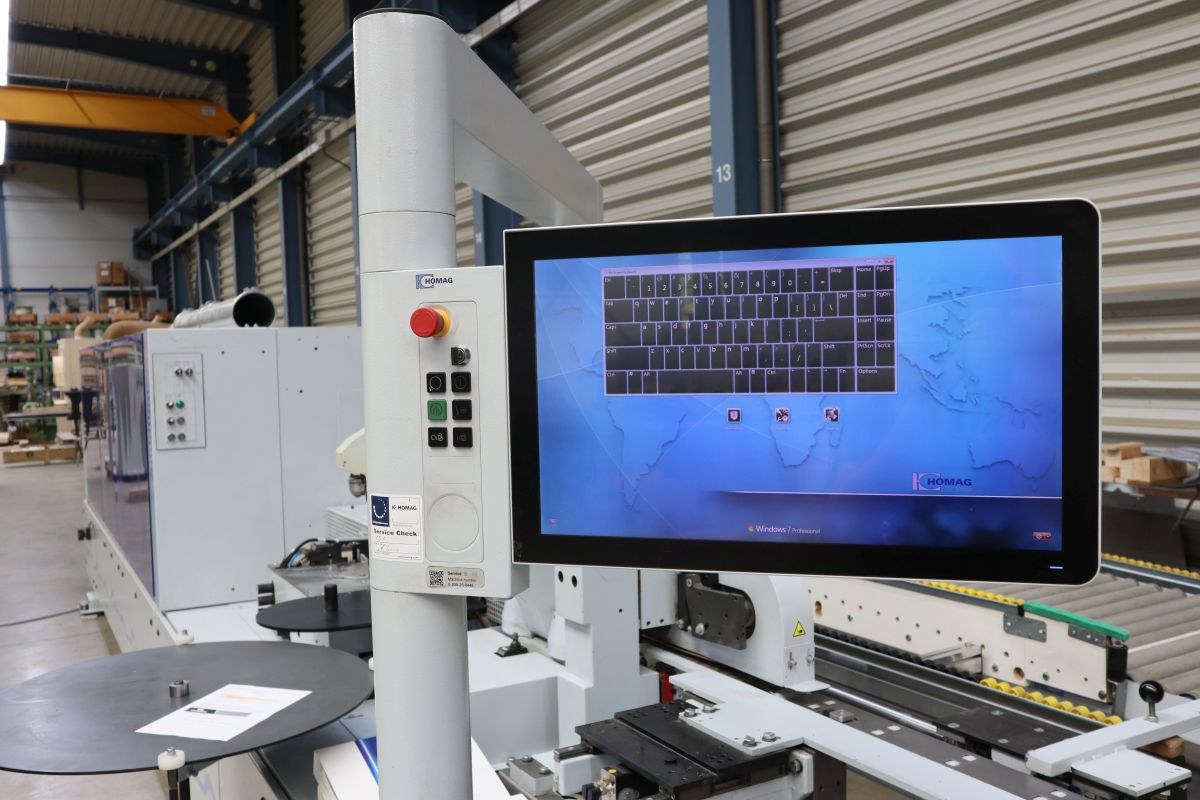

- HOMAG Group Steuerungssystem POWERTOUCH

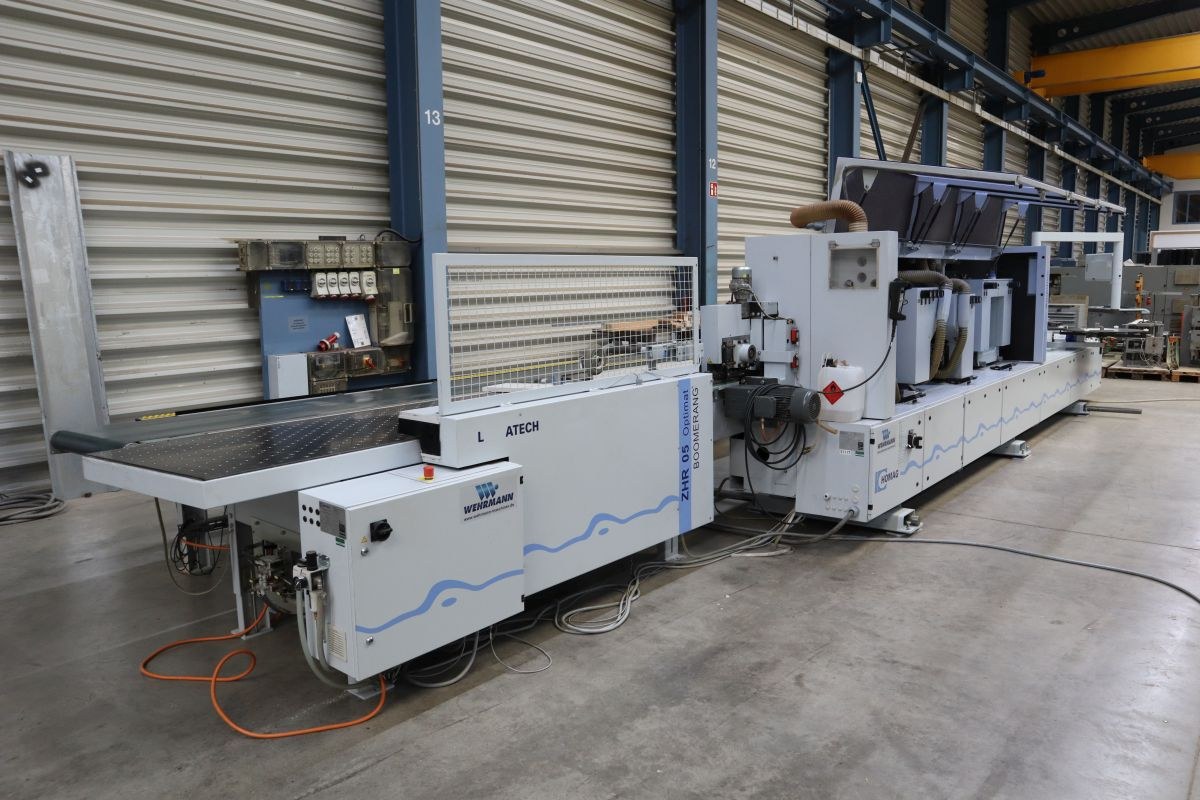

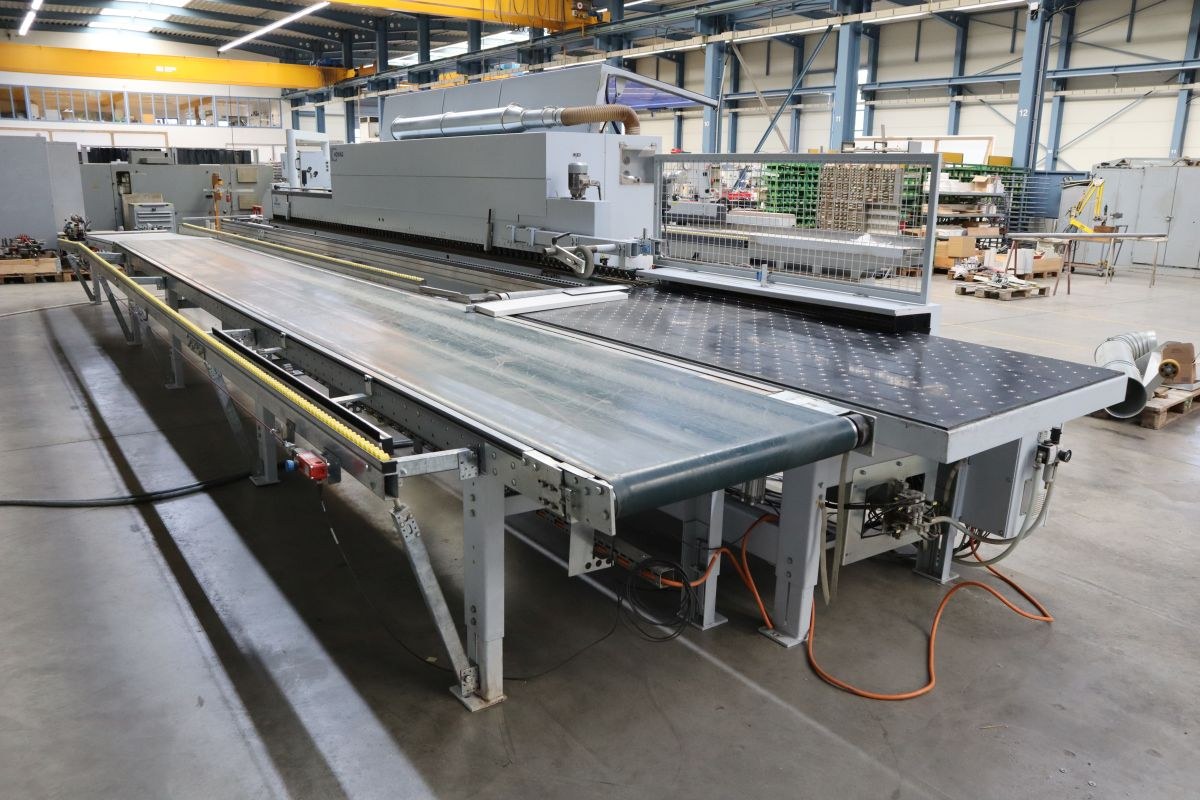

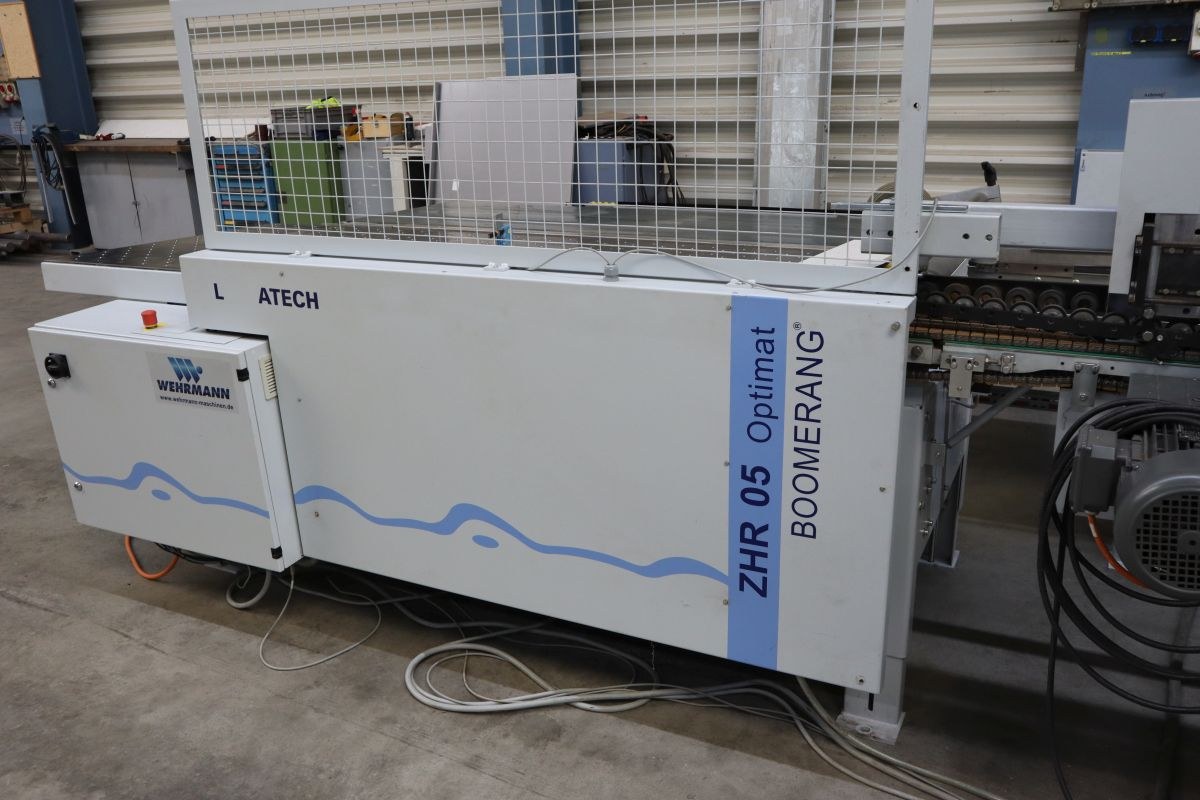

mit Rückführung
Fabrikat: LIGMATECH
Type: ZHR05/L/075
Baujahr: 2014

- mit separater Vorheizstation und 3 zusätzlichen Leimangaben

Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
