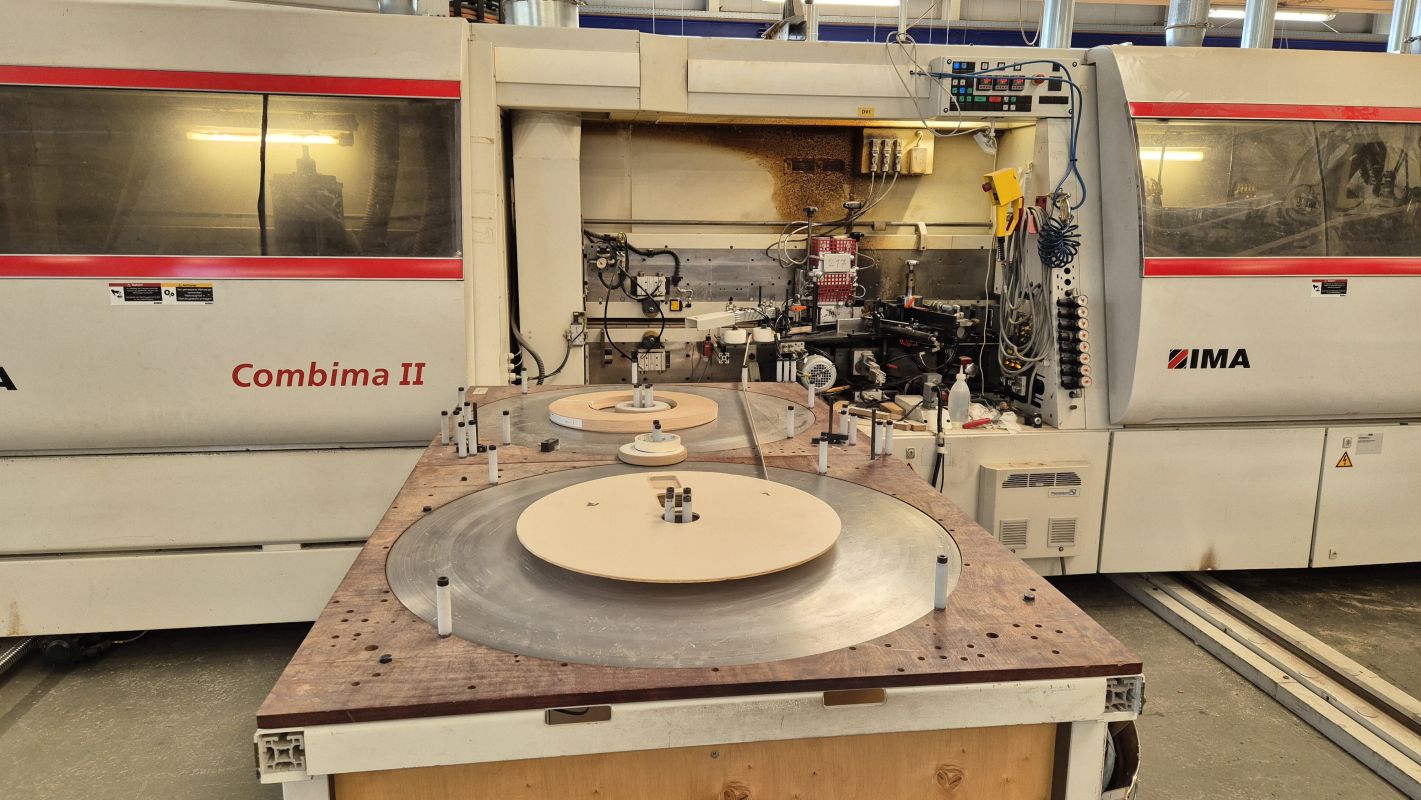

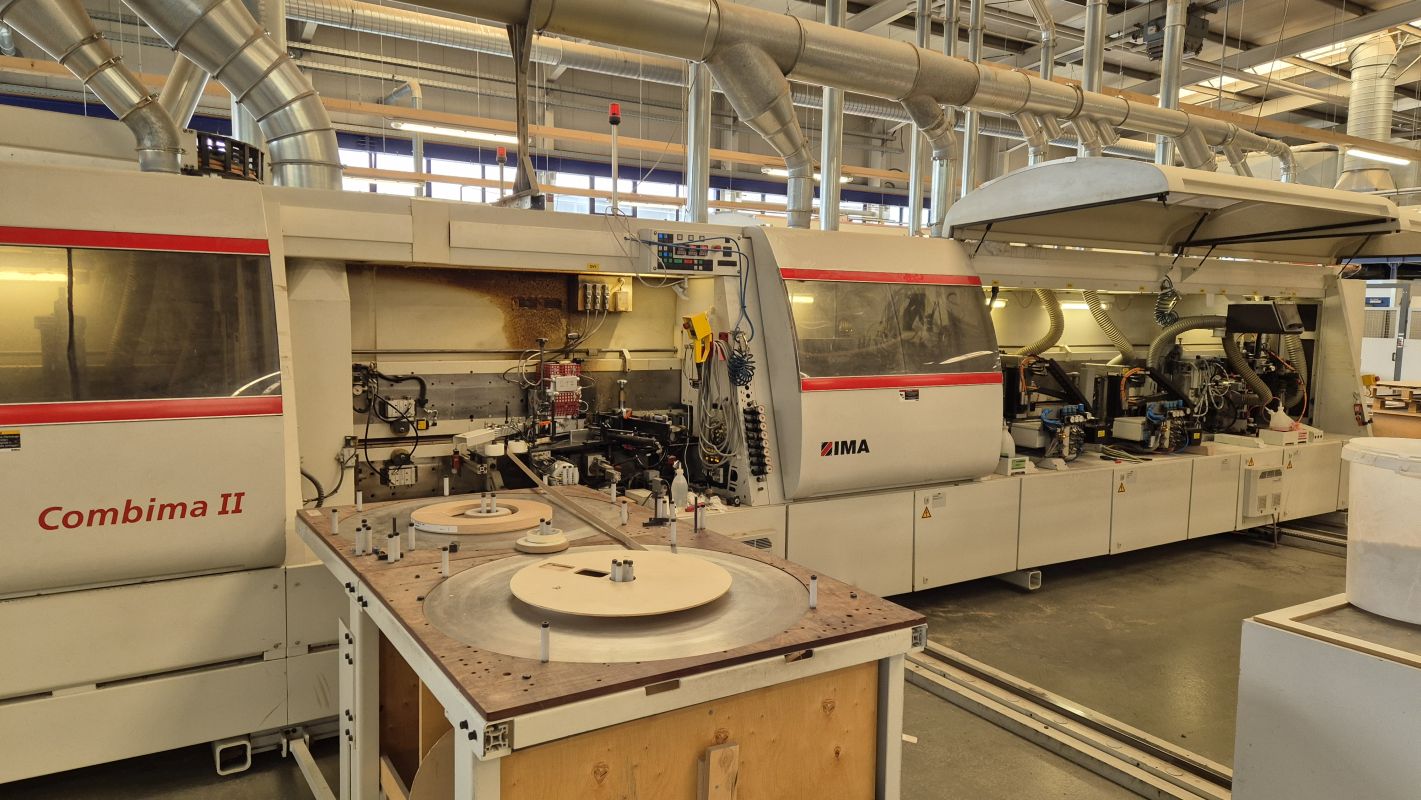

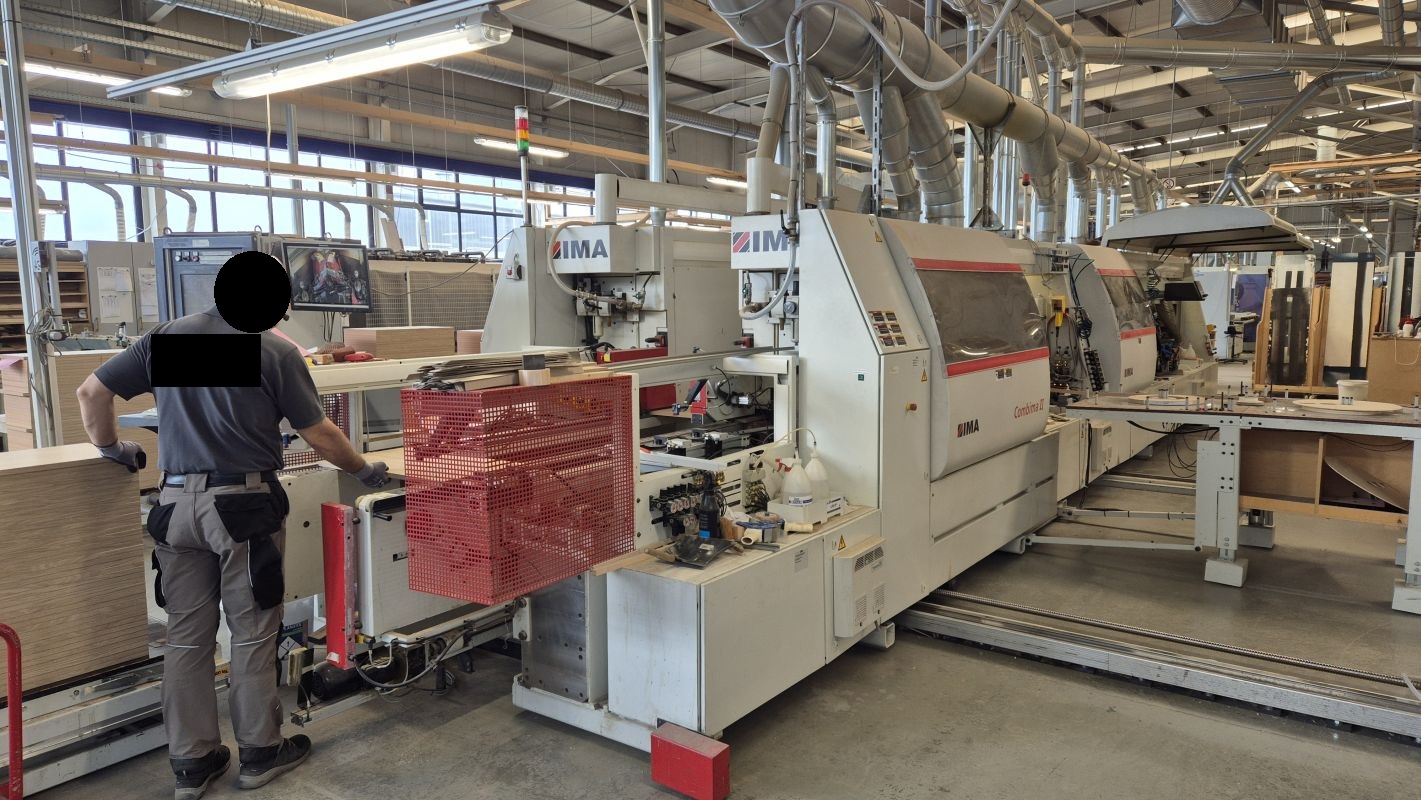

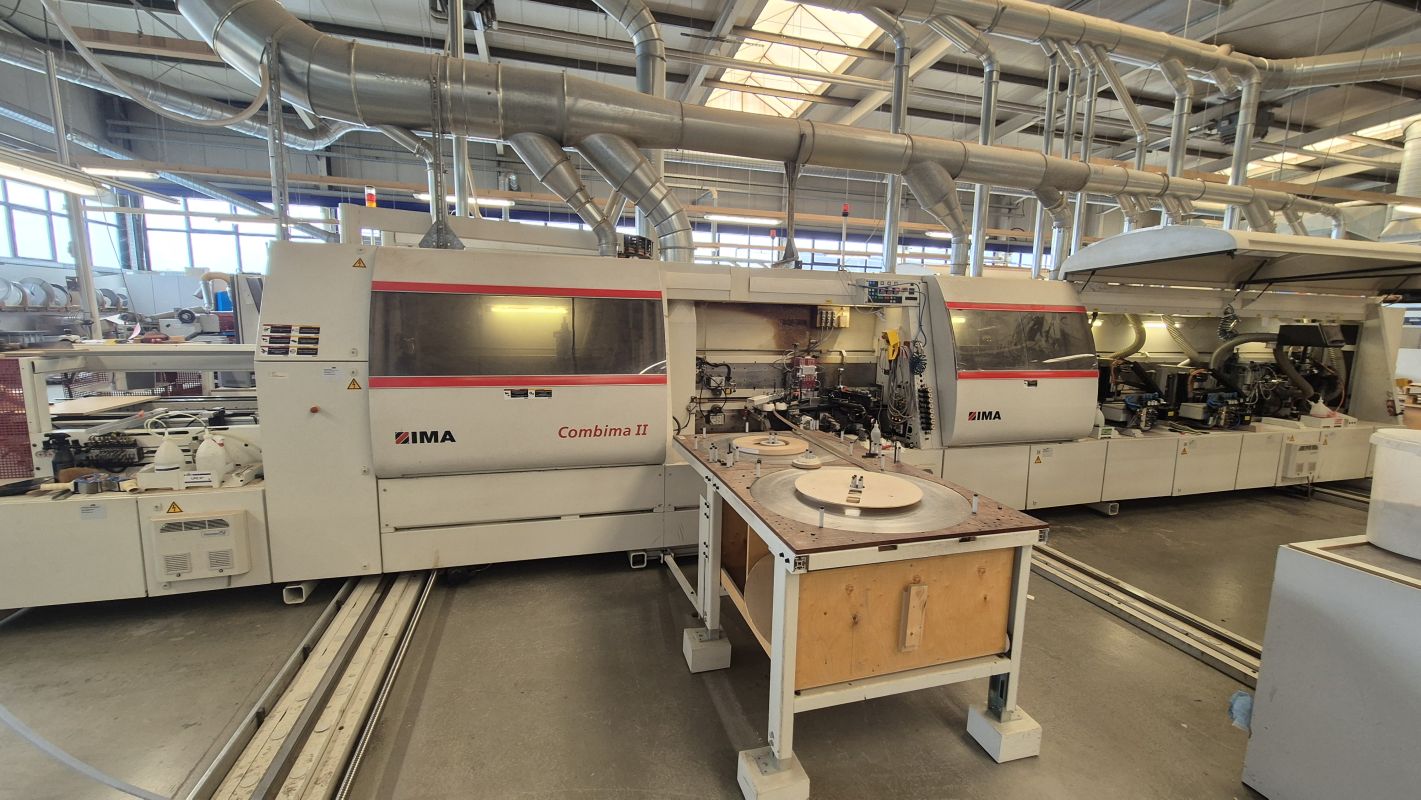

Doppelseitige Kantenanleimmaschine

Doppelseitige Kantenanleimmaschine
Fabrikat: IMA
Typ: Combima/II/390/B/L12
Baujahr: 2010


Für den Längs- und Querdurchlauf
- 2 wartungsarme Präzisionsrollenketten mit 75 mm breiten und 85 mm langen,
gummibeschichteten Kettenplatten, mit Nocken
- Abstand 1080 mm. Pneumatisch auf die Höhen 8, 16 oder 24 mm einstellbar.

ICOS OPEN Steuerung
- Max. Durchlaufbreite 3.300 mm
- Programmgesteuerte Master + Slave Breitenverstellung
- Feste Anschlagseite in Durchlaufrichtung links

Werkstückabmessung
- Min. Durchlaufbreite      244 mm ( bei Längsbearbeitung)
- Max. Werkstückbreite ( Kettenbahnverlängerung) 1.300 mm
- Min. Werkstückdicke 8 mm
- Max. Werkstückdicke 45 mm ( mit Kopierfunktion ) / 60 mm ( ohne Kopieren)

Kantenmaterial:
- Min. Höhe 14 mm, max. Höhe 65 mm
- Rollenmaterial min. Dicke 0,3 mm, max. Dicke 3 mm

Streifen und Leisten:
- Min. Dicke 0,8 mm, max. Dicke 12 mm

Vorschubgeschwindigkeit
- 10 - 50 m/min. mit frequenzgeregeltem Antrieb.

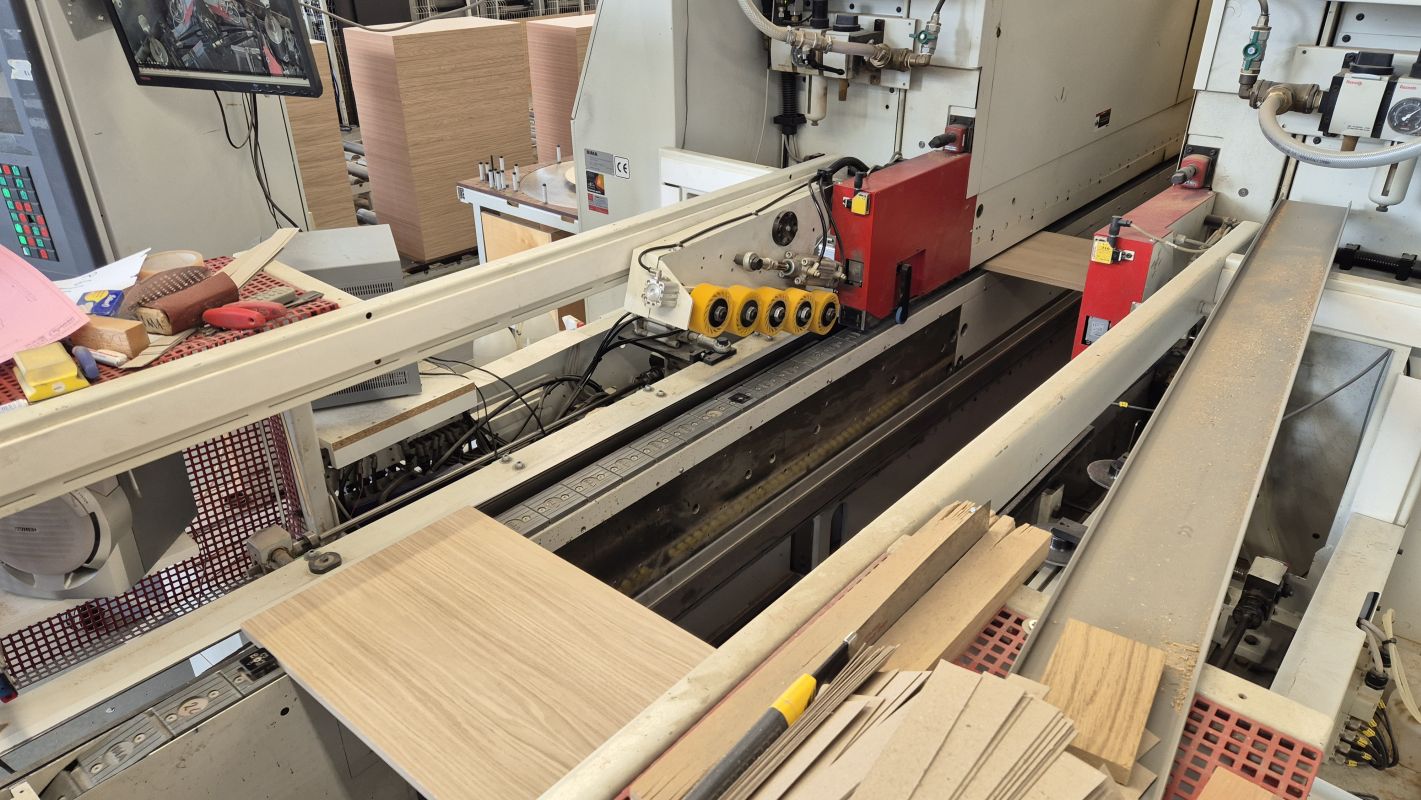

Einzugsvorrichtung
- mit 5 von oben wirkenden schräggesetzten und angetriebenen Rollen.

Mittenunterstützung mit Rollenbahn
- automatisch absenkbar und automatisch zentrierend.

Je Seite ausgestattet mit:

Trennmittelangabe oben und unten

Ritzsäge mit Motor 2,2 KW, 100 Hz, 6.000 U/min. pneumatisch steuerbar.
- Elektronische Positionierung für eine stufenlose horizontale Verstellung.
- Vertikale Verstellung manuell mit mechanischer Anzeige.

Zerspaner mit Motor 8,0 KW, 100 Hz, 6.000 U/min.
- Elektronische Positionierung für eine stufenlose horizontale Verstellung.

Doppelfräsaggregat mit 2 Motore je 4,5 KW, 150 Hz, 9.000 U/min.
- Elektronische Positionierung für eine stufenlose horizontale Verstellung.
- Vertikale Verstellung manuell mit mechanischer Anzeige.

Verleimaggregat für Schmelzkleber
- Mit Einfachrollen/Leistenmagazin für Rollenmaterial bis 3 mm und Leisten bis 12 mm
- 2-fach Rollenmagazin für Rollenmaterialien bis 3 mm ( aufsteckbar auf das Einfachrollenmagazin)
- Horizontale Rollenaufnahme

Kappaggregat
- Am Oberdruck montiert, mit 2 Motore je 660 W, 200 Hz
- Pneumatische Schwenkung 0 + 25° für geraden und Fase- Kappschnitt.
- Automatische Einstellung für Fase-Kappschnitt bei zwei verschiedenen Kantendicken (z. B. 0,4 und 1,2 mm) sowie für "Kantenüberstand" zum Kopieren bei Kantendicke 1,0 - 3,0 mm. Automatische Anpassung an die Vorschubgeschwindigkeit 20+30 m/min.

Bündigfräsaggregat 08.0555
- Mit 2 Motore 1.850 W, 200 Hz, 12.000 U/min.

Multifunktionsaggregat 08.353
- NC gesteuert mit 2 Motore, mit automatischer Einrüstung auf 4 Profile.

Mehrfachprofilziehklingenaggregat
- mit automatischer Einrüstung auf 4 Profile über Festpunktsteuerung

Sprühdüsen oben und unten
- zum Auftragen von Reinigungsmitteln

Flachziehklingenaggregat

Schwabbelaggregat
- Mit 2 Motore ja 180 W, 50 Hz, 1400 U/min.

1 Nutaggregat
- Mit Motor 4,5 KW, 150 Hz, 9.000 U/min.
- Horizontal und vertikal manuell verstellbar mit mechanischer Digitalanzeige
- Pneumatische Einsatzsteuerung
- Manuelle Schwenkung 90°

ICOS open
-  PC-basiertes Steuerungssystem mit integrierter SPS und elektronischer Streckensteuerung.
- Benutzerfreundliche Bedienoberfläche mit Windows Standards
- Einfache, bauteilorientierte Programmerstellung
- Programmname frei definierbar



Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
