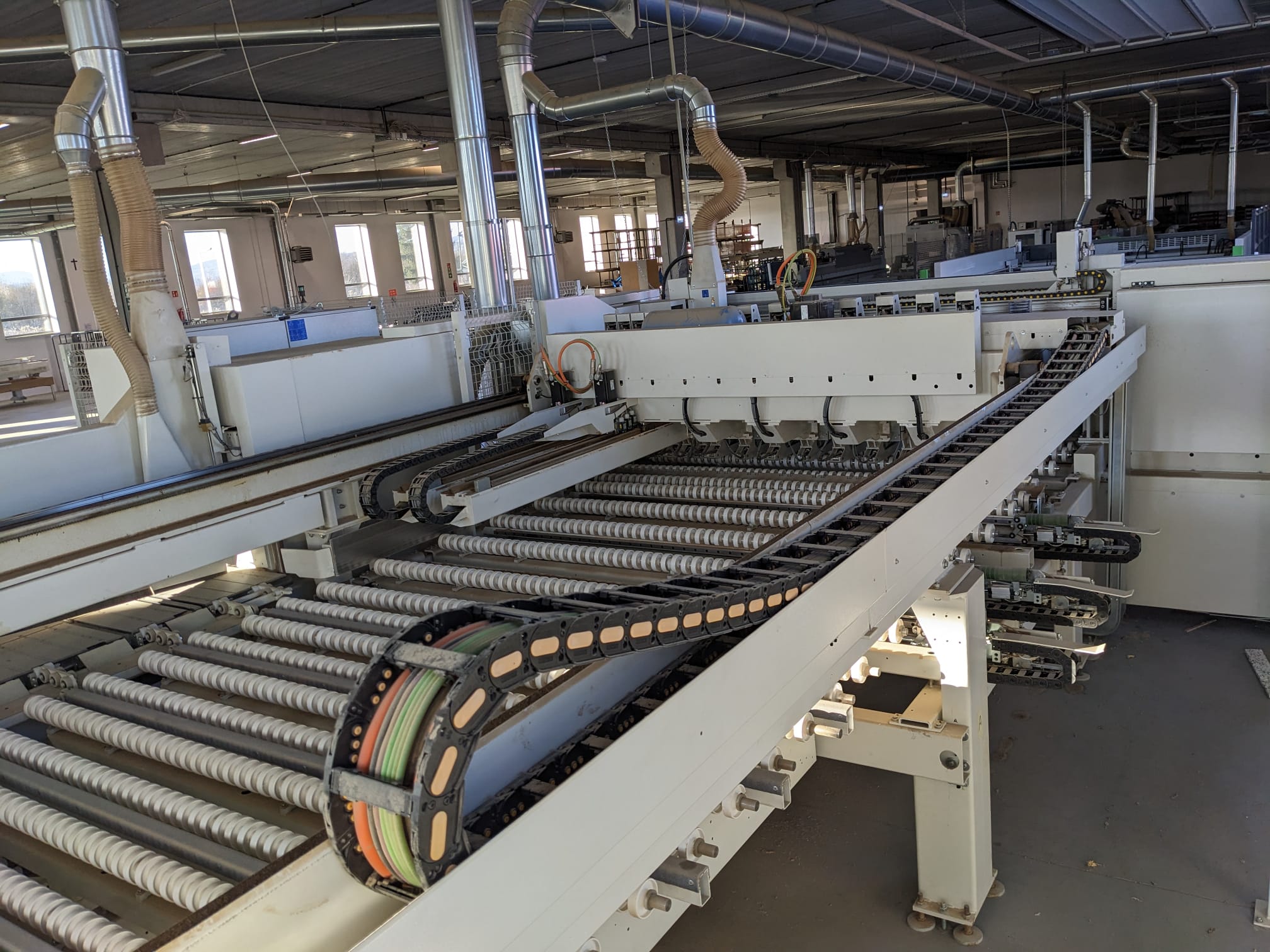

Winkelschnittsäge

Winkelschnittsäge

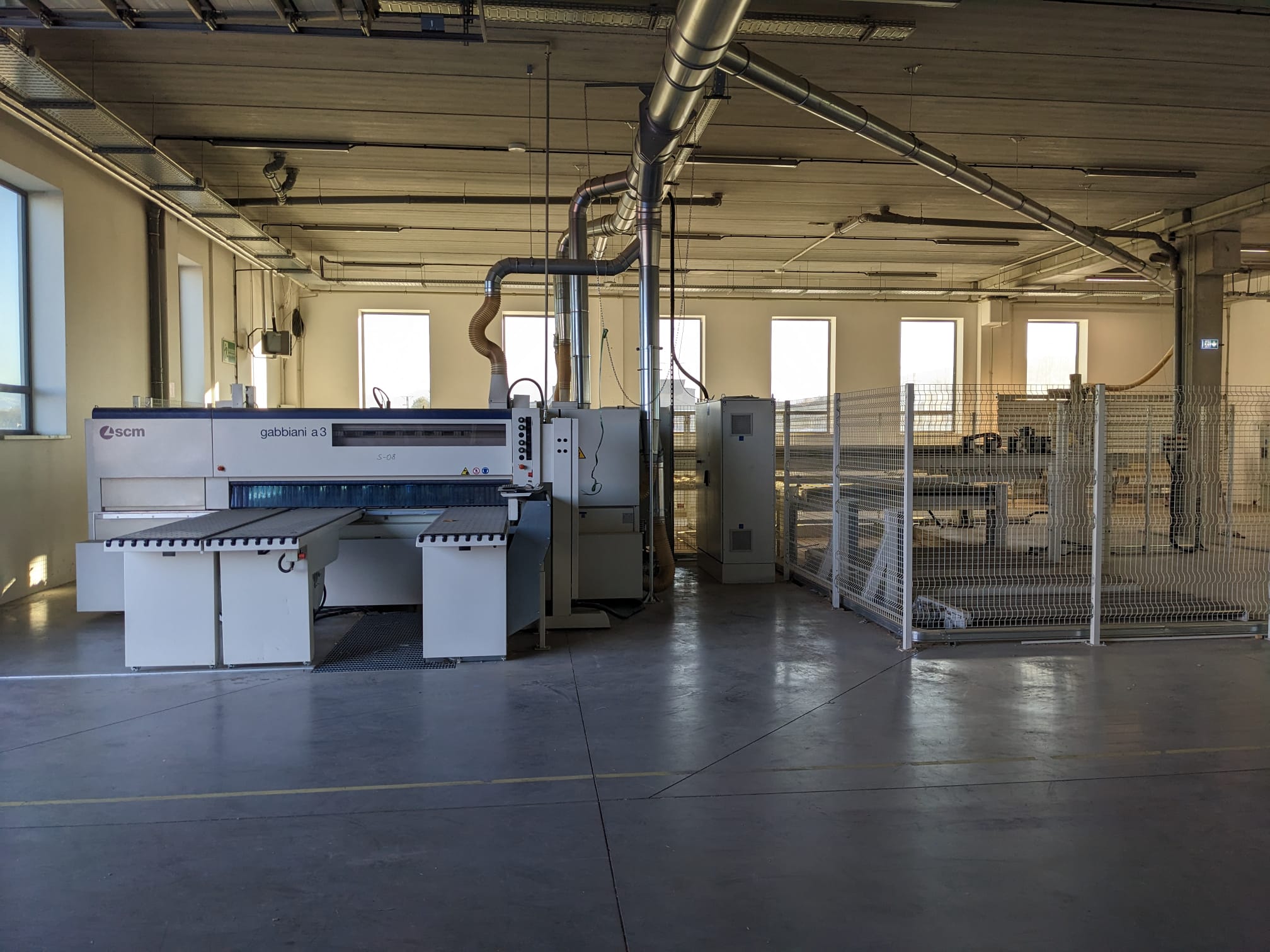

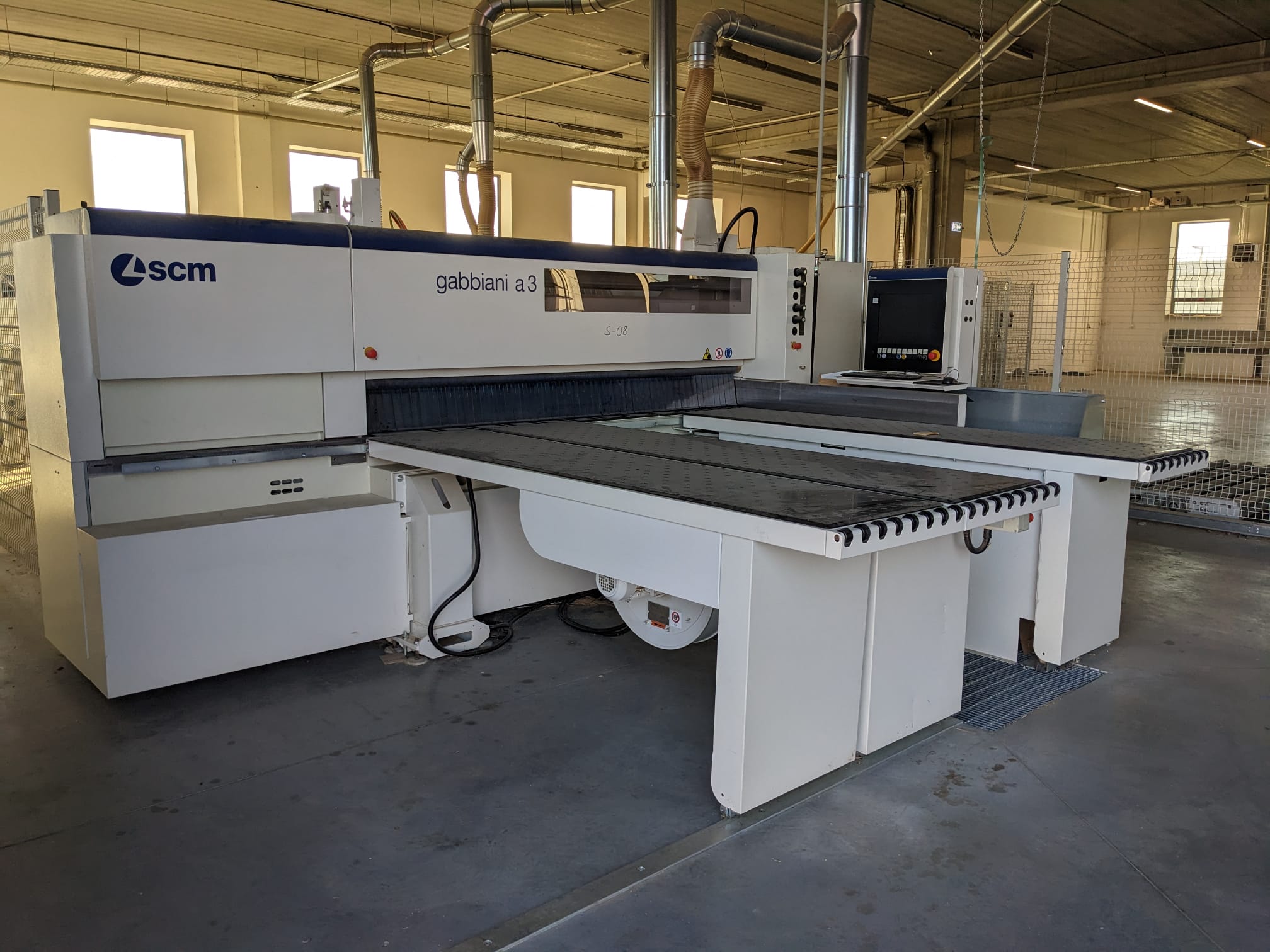

Fabrikat: SCM
Typ: Gabbiani A3 130
Baujahr: 2019


Automatische Winkelschnittsäge zum Schneiden von Plattenpaketen mit Längs- und Querschnittsmöglichkeit und anhebbarem Ladetisch

Technische Daten
Software: „WinCut"

Etiketteneditor
- Möglichkeit, Etiketten zu erstellen und auf einem Barcode-Drucker auszudrucken

Online-Diagnose

Arbeitshöhe
Längsschnittbereich: 970 mm
Querschnitt: 970 mm

Schnittlänge
Längsschnittbereich: 3200 mm
Querschnitt: 2440 mm

Sägeblattüberstand
Längsschnittbereich: 130 mm
Querschnitt: 130 mm

Sägeblattdurchmesser der Hauptsäge max. 430 mm

Motor der Hauptsäge 18 kW

Drehzahl der Hauptsäge  3500 rpm

Sägeblattdurchmesser der Vorritzsäge 200 mm

Motor des Vorritzers  1,5 kW

Drehzahl des Vorritzers  4300 rpm

Geschwindigkeit des Sägewagens
Längsschnittbereich: 0 - 170 m/min
Querschnitt: 0 - 170 m/min

Rücklaufgeschwindigkeit des Sägewagens
Längsschnittbereich: 170 m/min
Querschnitt: 170 m/min

Geschwindigkeit des Schieberbalkens
Längsschnittbereich: 0 -75 m/min
Querschnitt: 0 -24 m/min (CE)

Rücklaufgeschwindigkeit des Schieberbalkens
Längsschnittbereich: 75 m/min
Querschnitt: 75 m/min

Be- und Entladen
Min./max. Länge der Platten: 1600 / 3200 mm
Min./max. Plattenbreite: 1200 / 2440 mm
Min./max. Bandbreite: 100 / 2200 mm
Min. Plattendicke: 10 mm
Min. Breite der Einfassung: 15 mm
Minimale Abmessungen der Platte: 150 x 100 mm

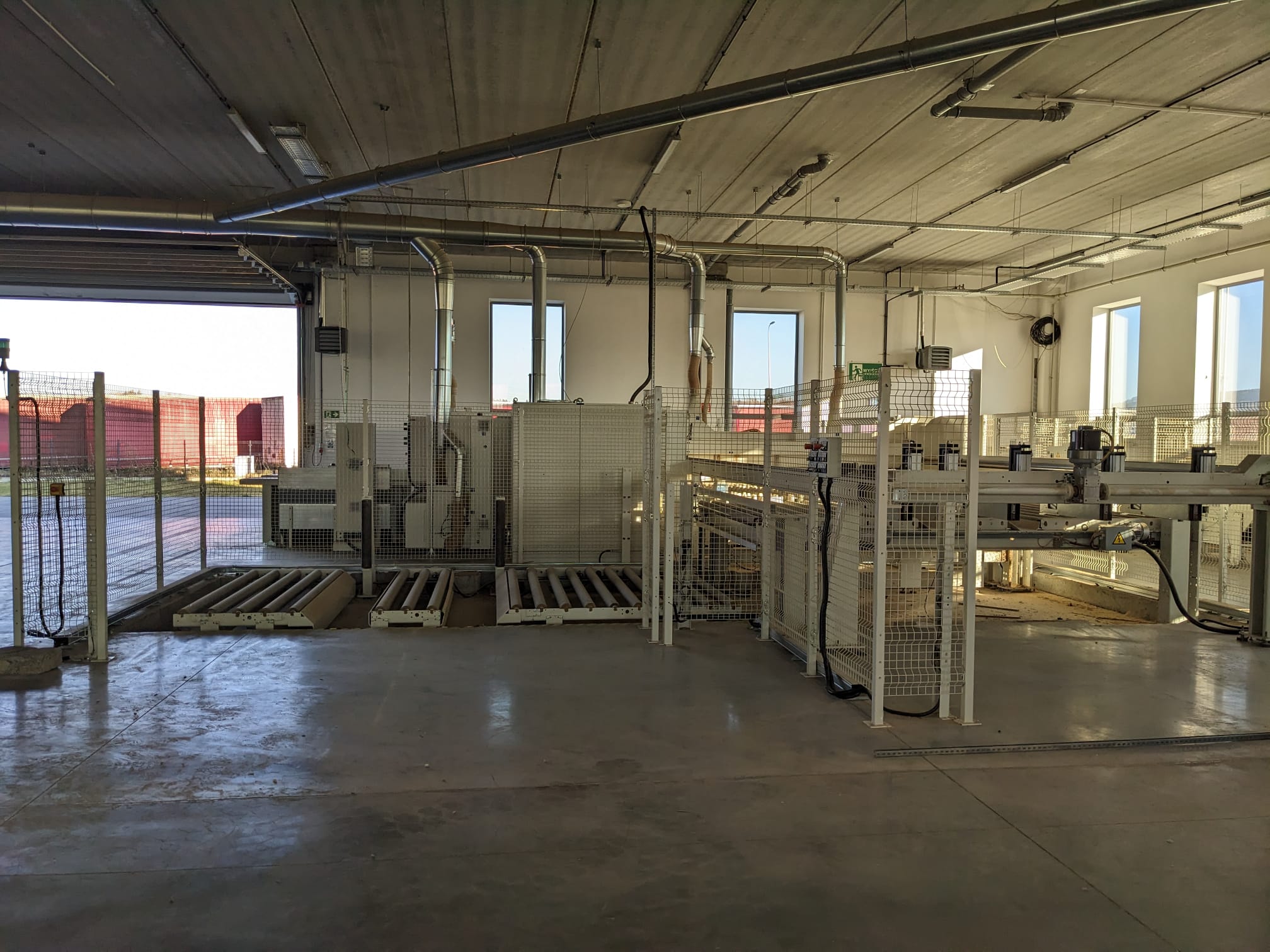

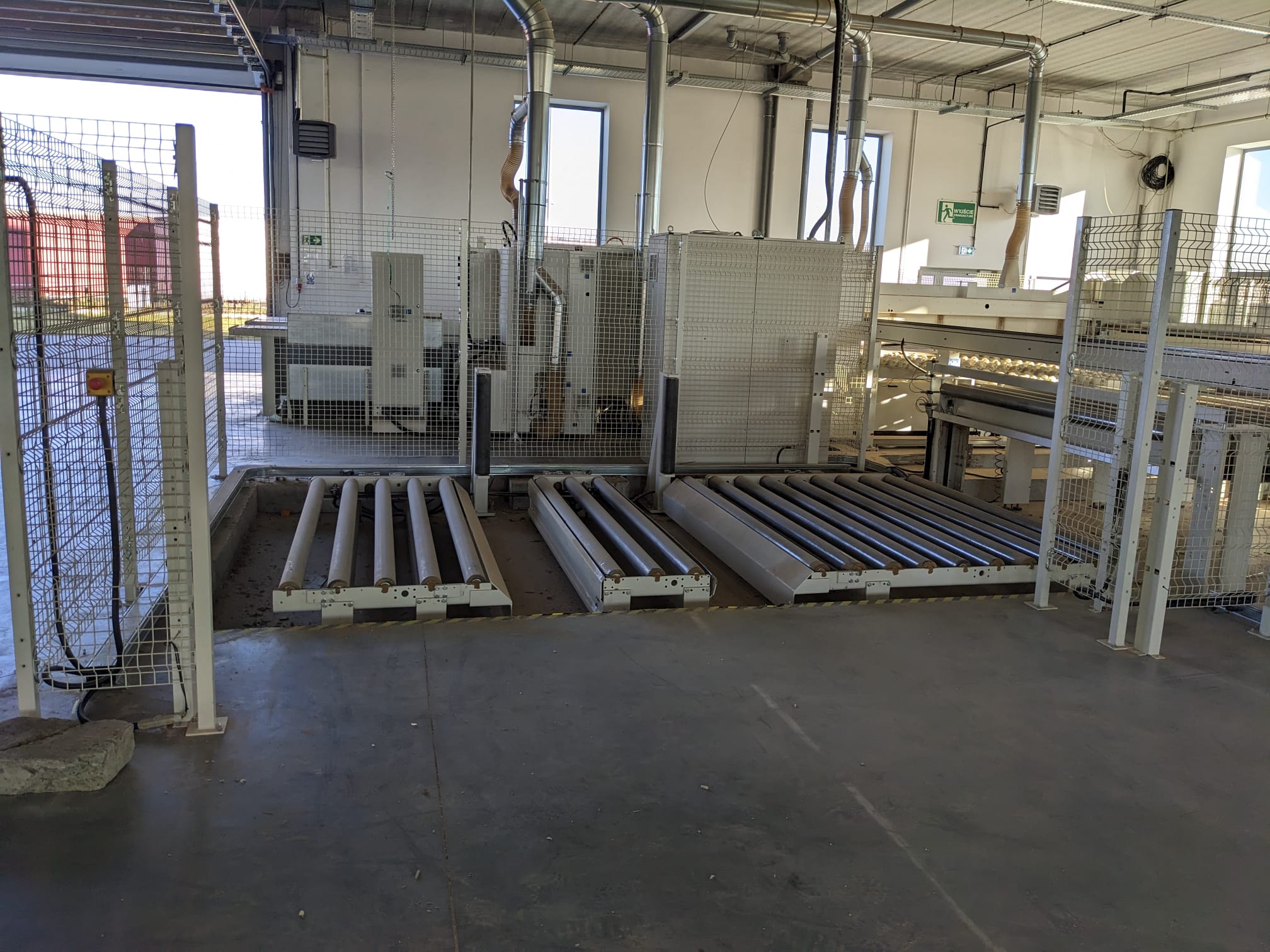

Ladetisch
Max. Plattenabmessungen: 3200x2440 mm
Ladehöhe: 600 mm
Max. Ladegewicht: 6500 kg
Hub-/Senkgeschwindigkeit: 0,75 m/min
Motorleistung: 0,75 kW

Anforderung Absaugung
Abluft Geschwindigkeit: 28 m/s
Gesamtmenge der Abluft: 11600 m3/h
Durchmesser der Abzugsstutzen: 2 x 150 mm / 5 x 120 mm

Druckluft
Anschlussdurchmesser: 1 / 2“
Gesamtmenge an Druckluft: 1200 Nl/min
Druck: 7 bar

Elektrische Leistung
Spannung: 400 V
Frequenz: 50 Hz
Installierte Leistung: 35 kW

Maschine in linker Ausführung

Herstellung der Maschine gemäß den CE-Normen

EASYFIX schnelle mechanische Befestigung der Sägen anstelle einer pneumatischen Befestigung
Vorteile:
- Schneller Werkzeugwechsel, präzise und einfache Handhabung
- Extrem sichere Befestigung (20-24 kN)
- sicheres, getestetes System

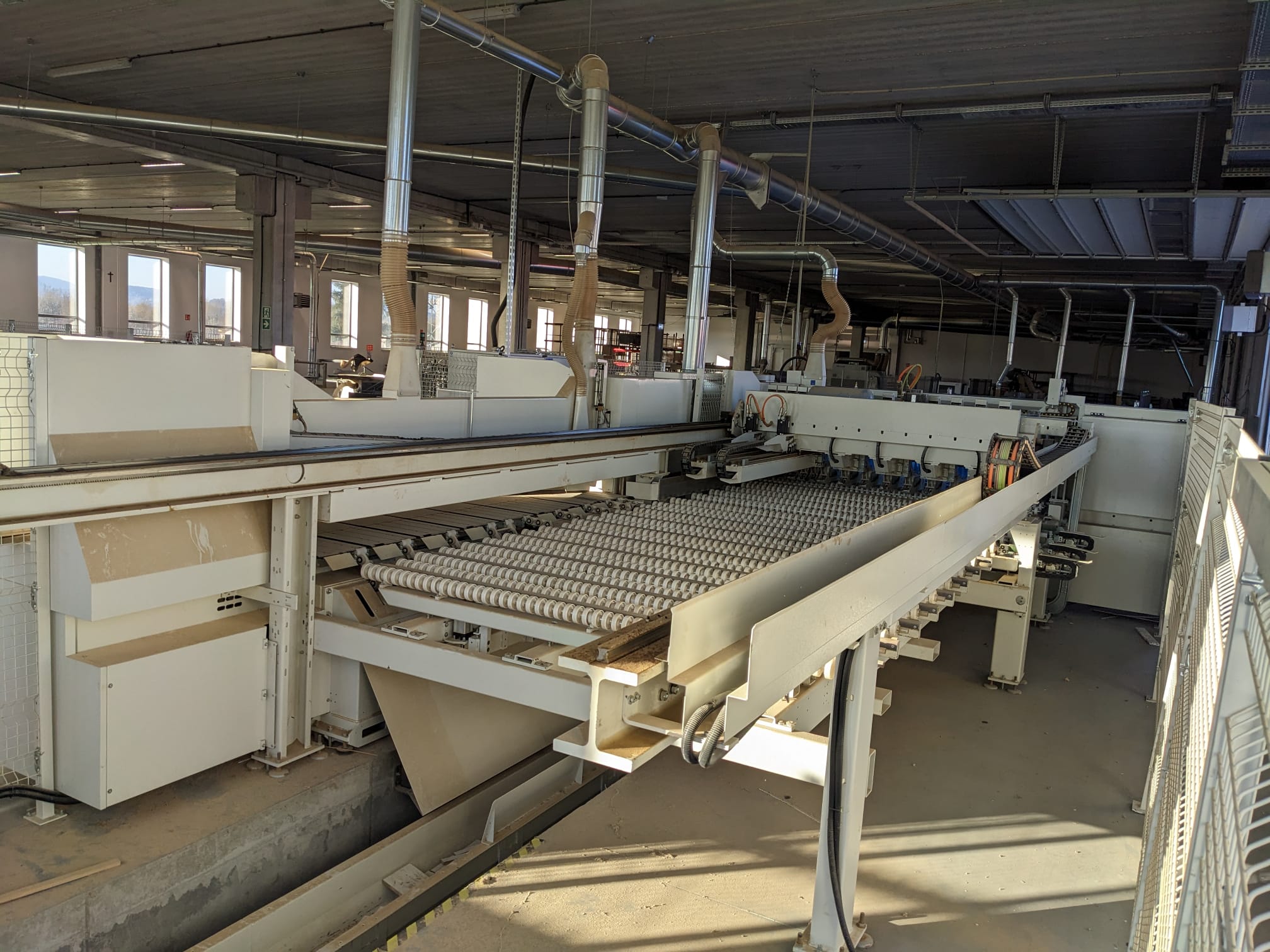

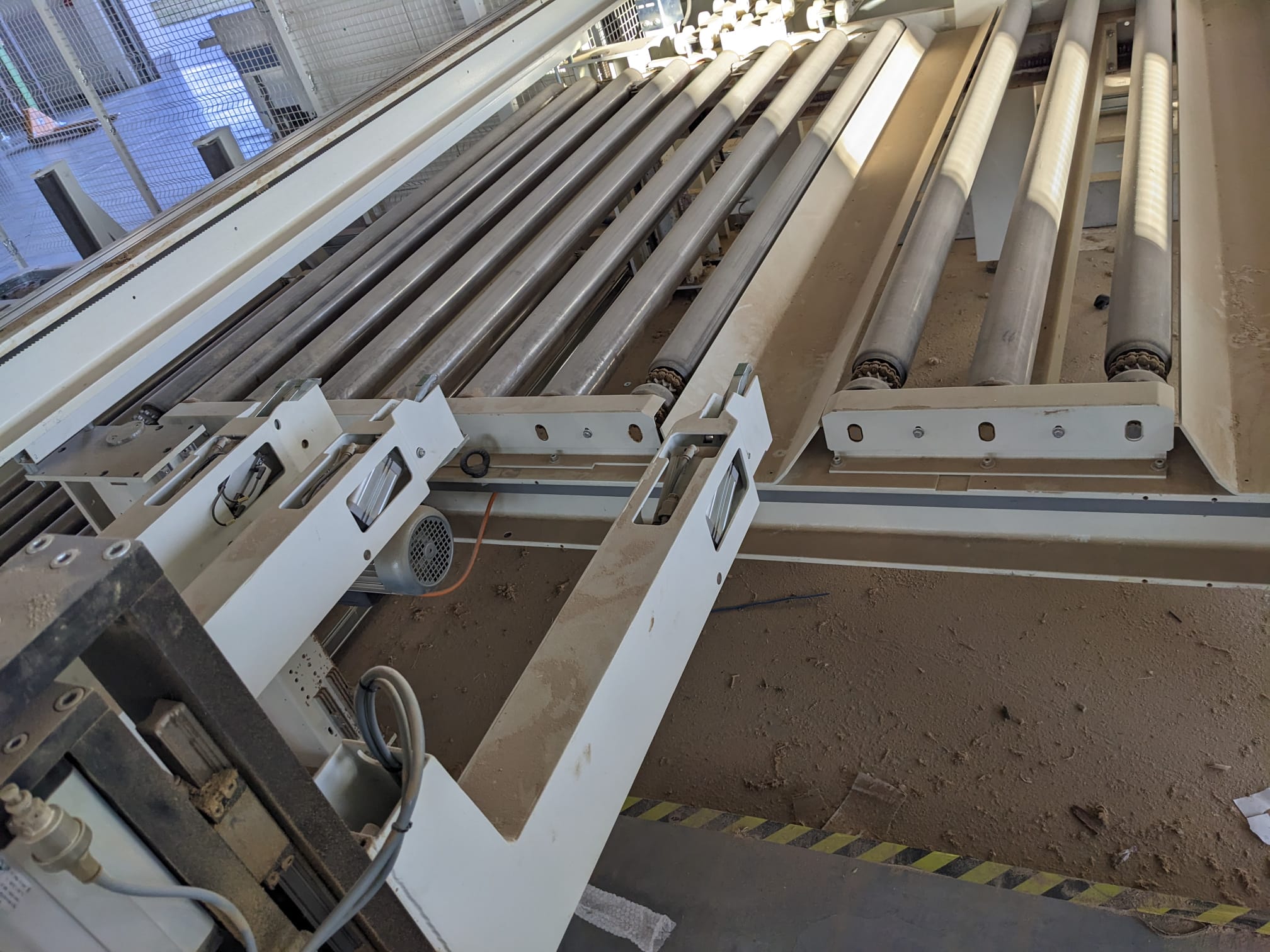

Kippbare seitliche Andruckrollen im Querschneidebereich

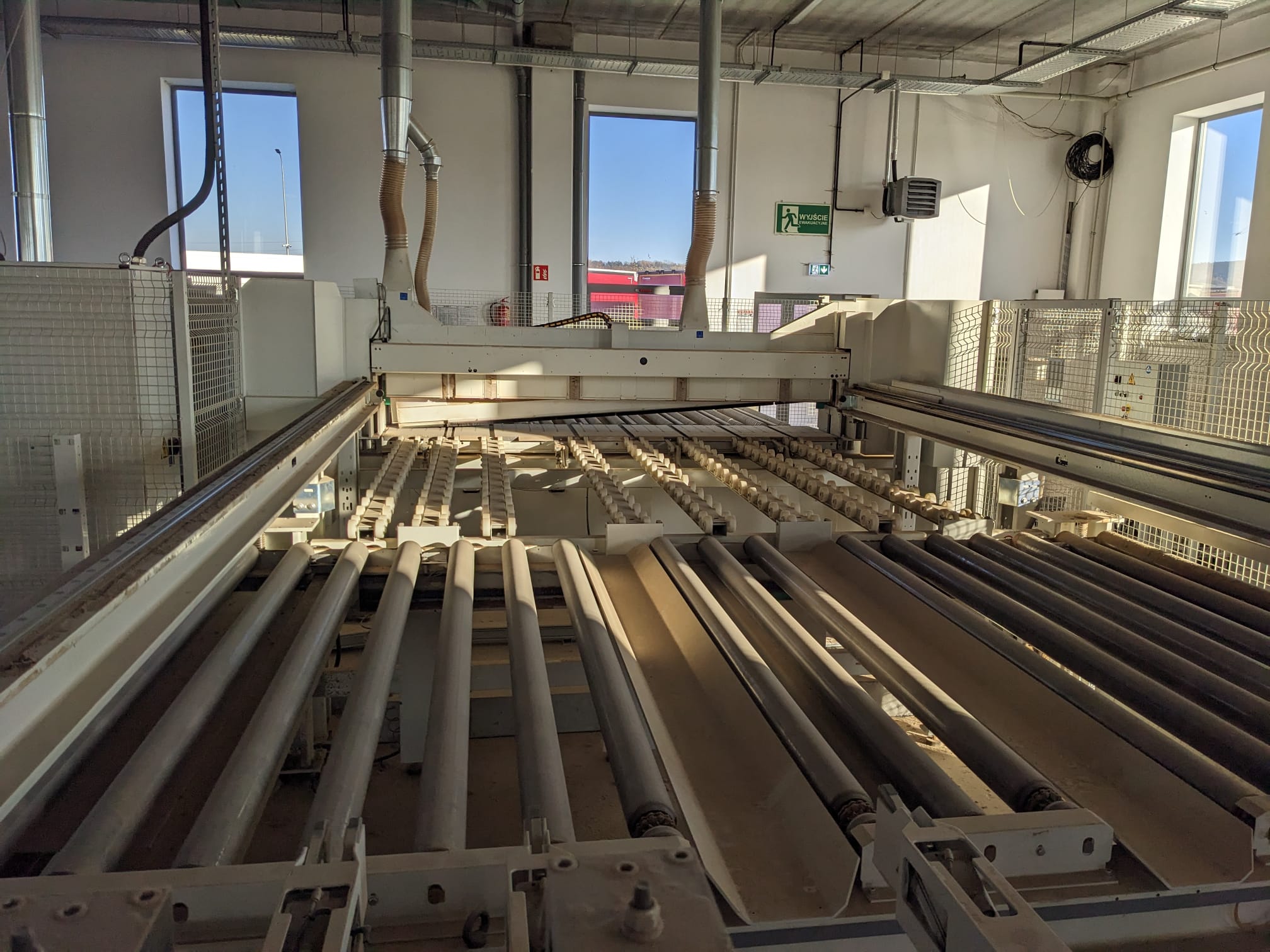

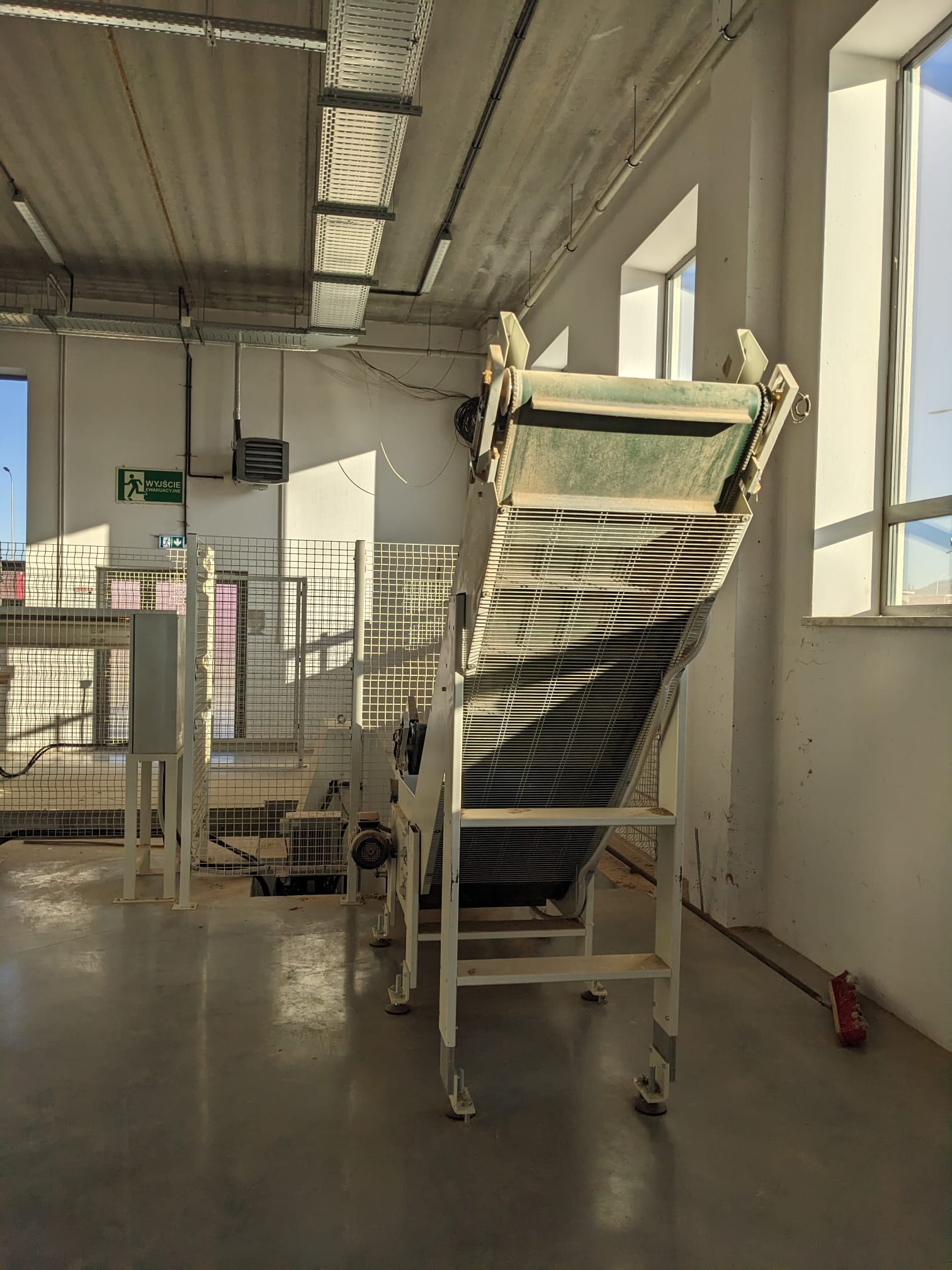

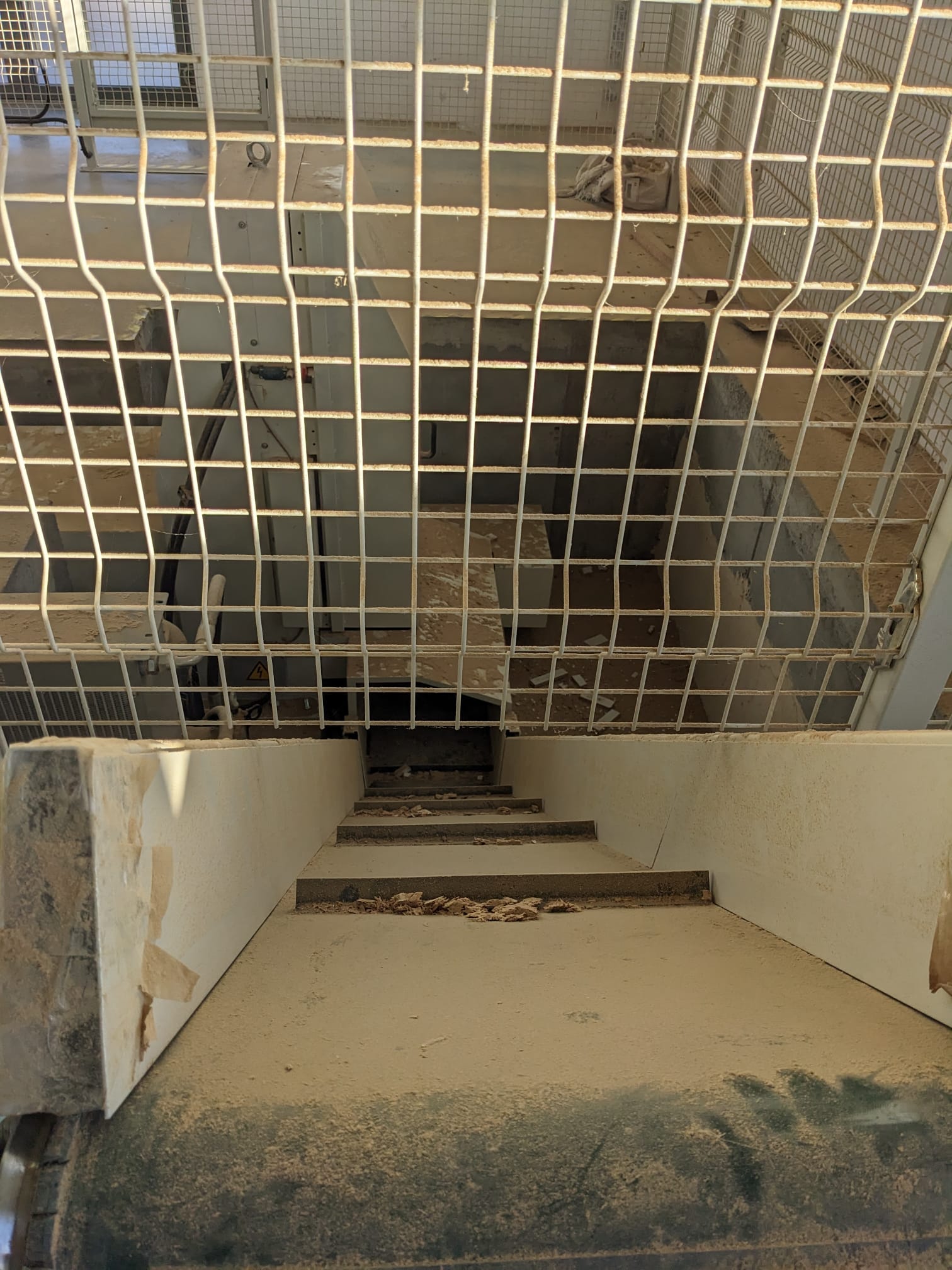

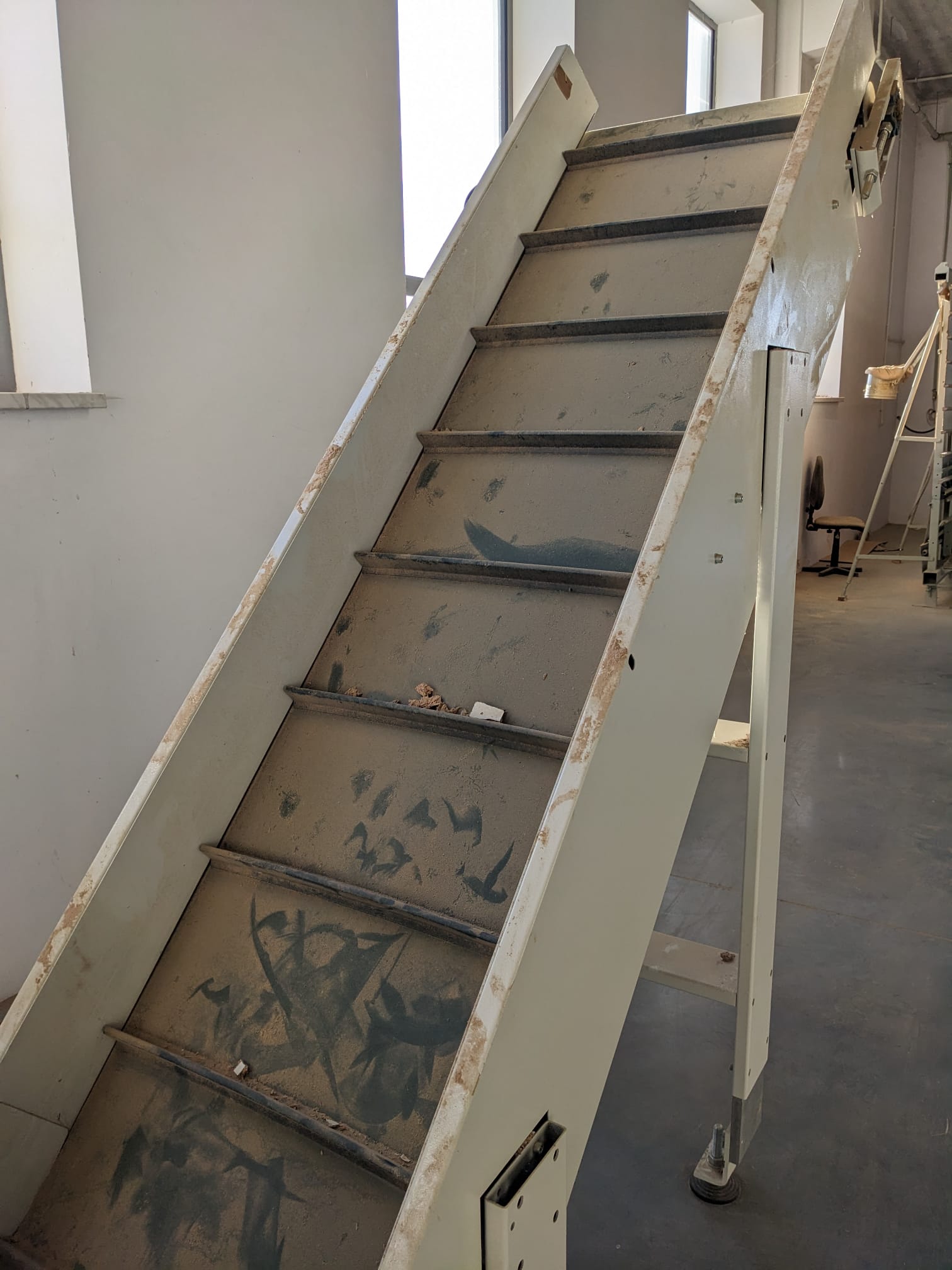

Vibrationsförderer für Abfälle nach Längsschnitt

Schredder für Abfälle

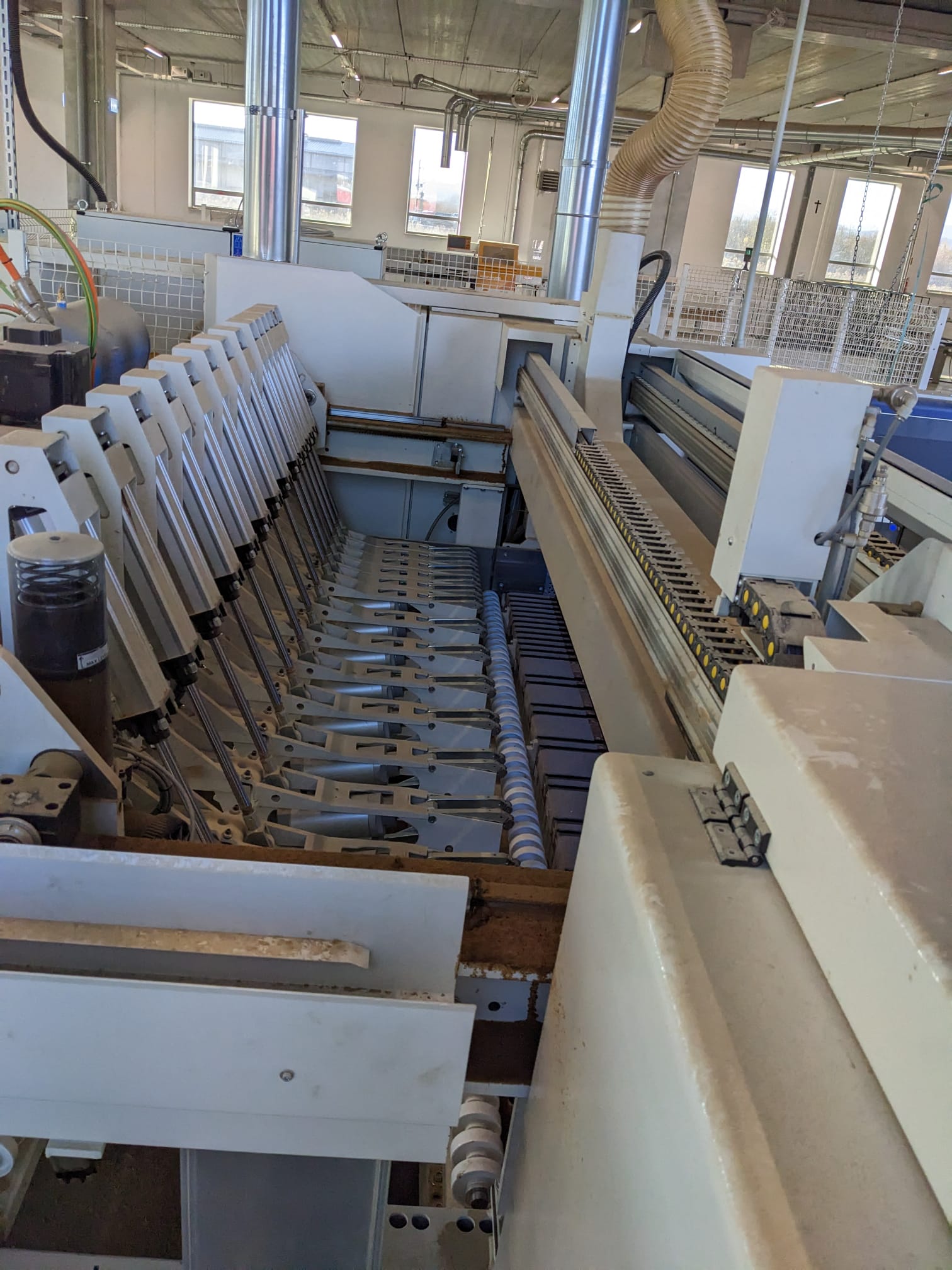

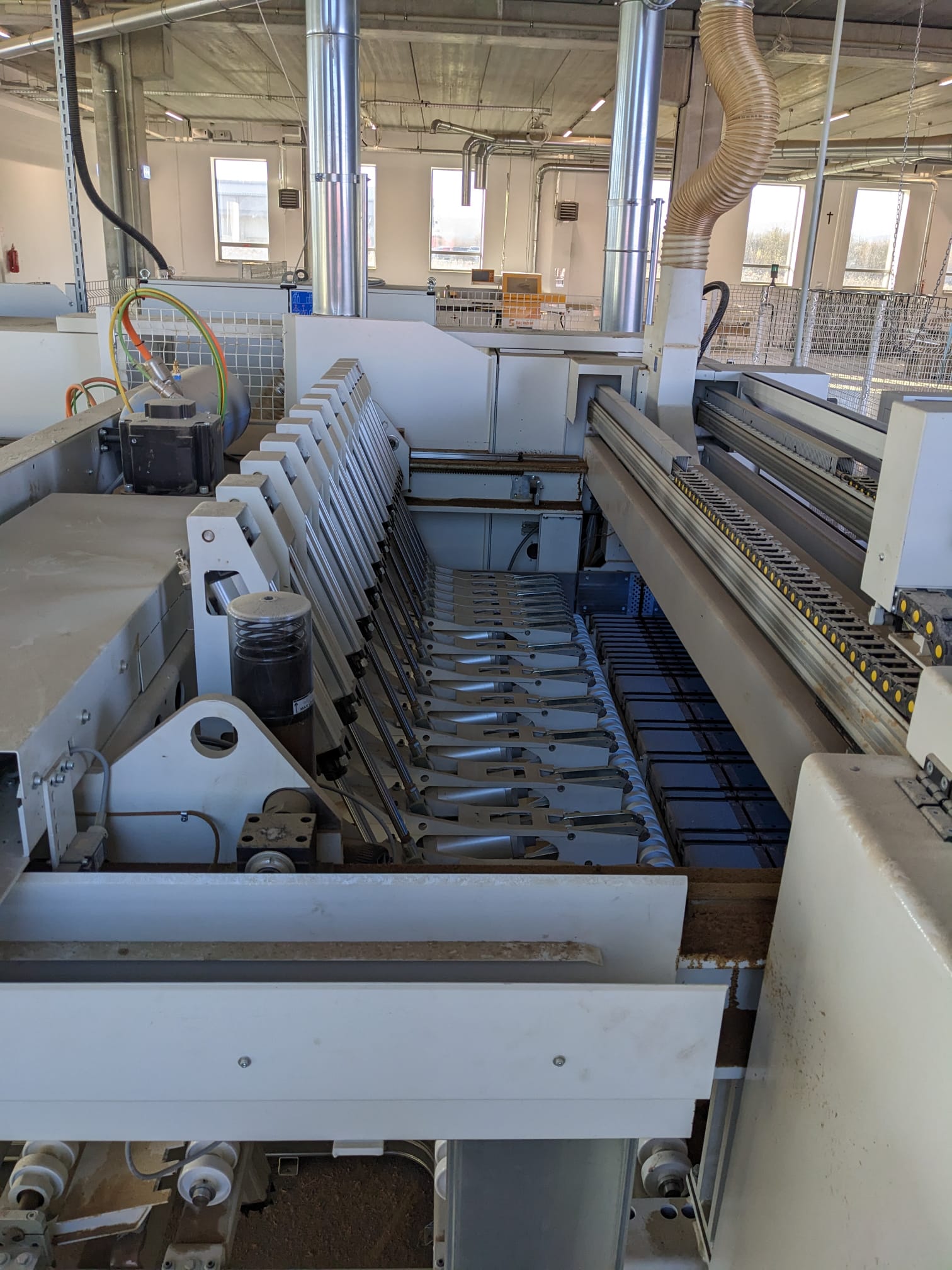

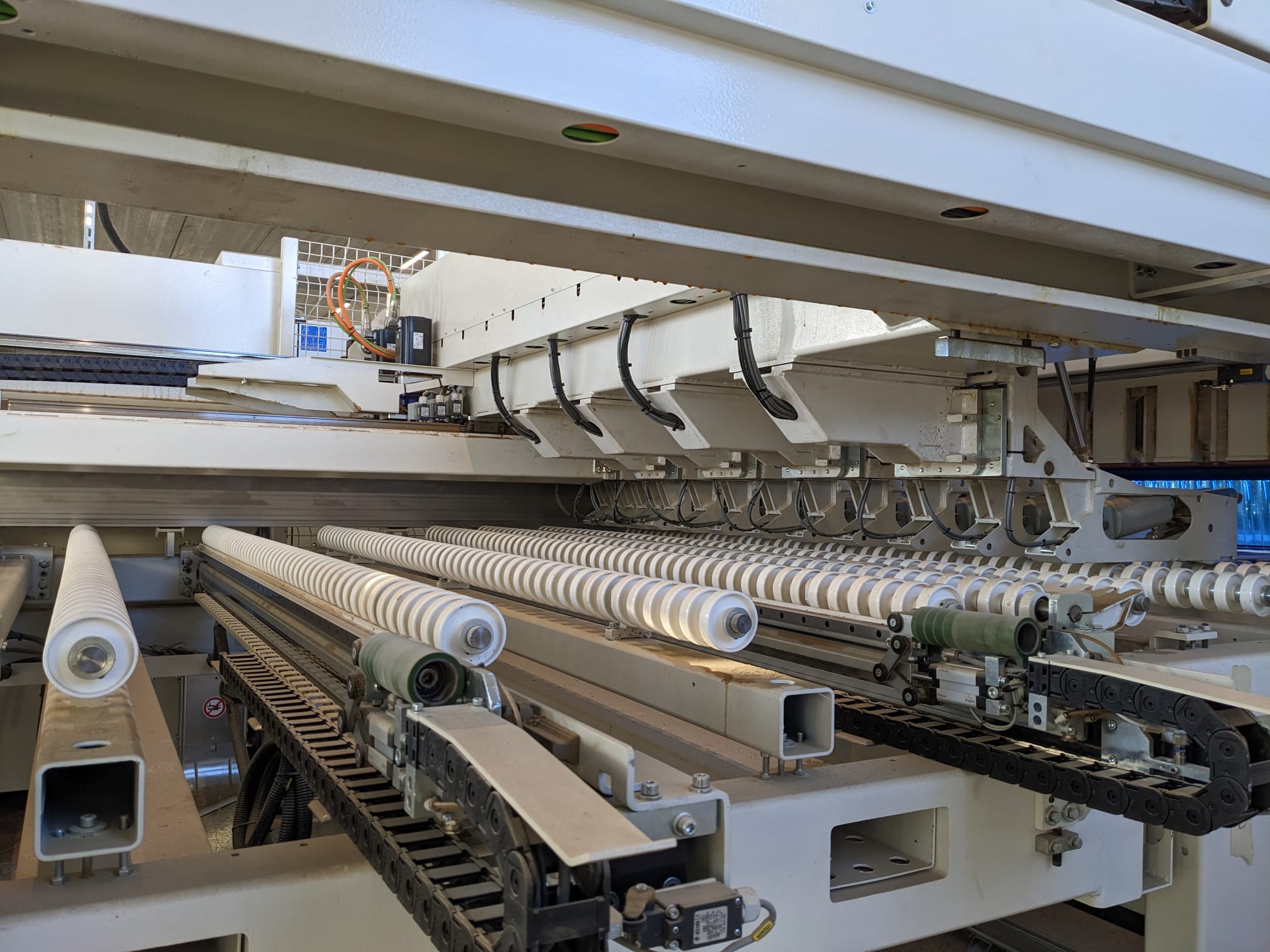

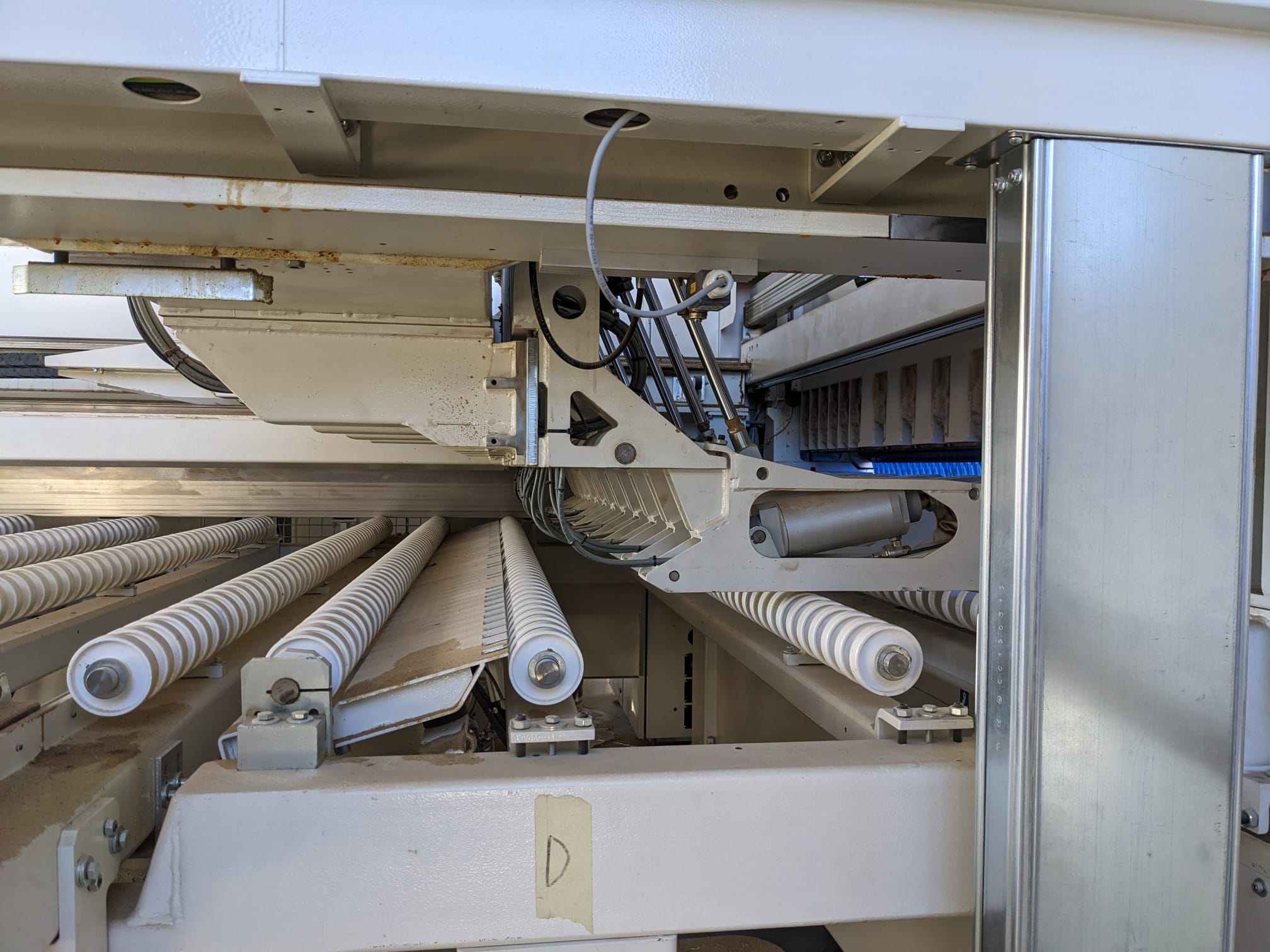

Kippbare Greifer im Längsschnittbereich

FLEXCUT 02

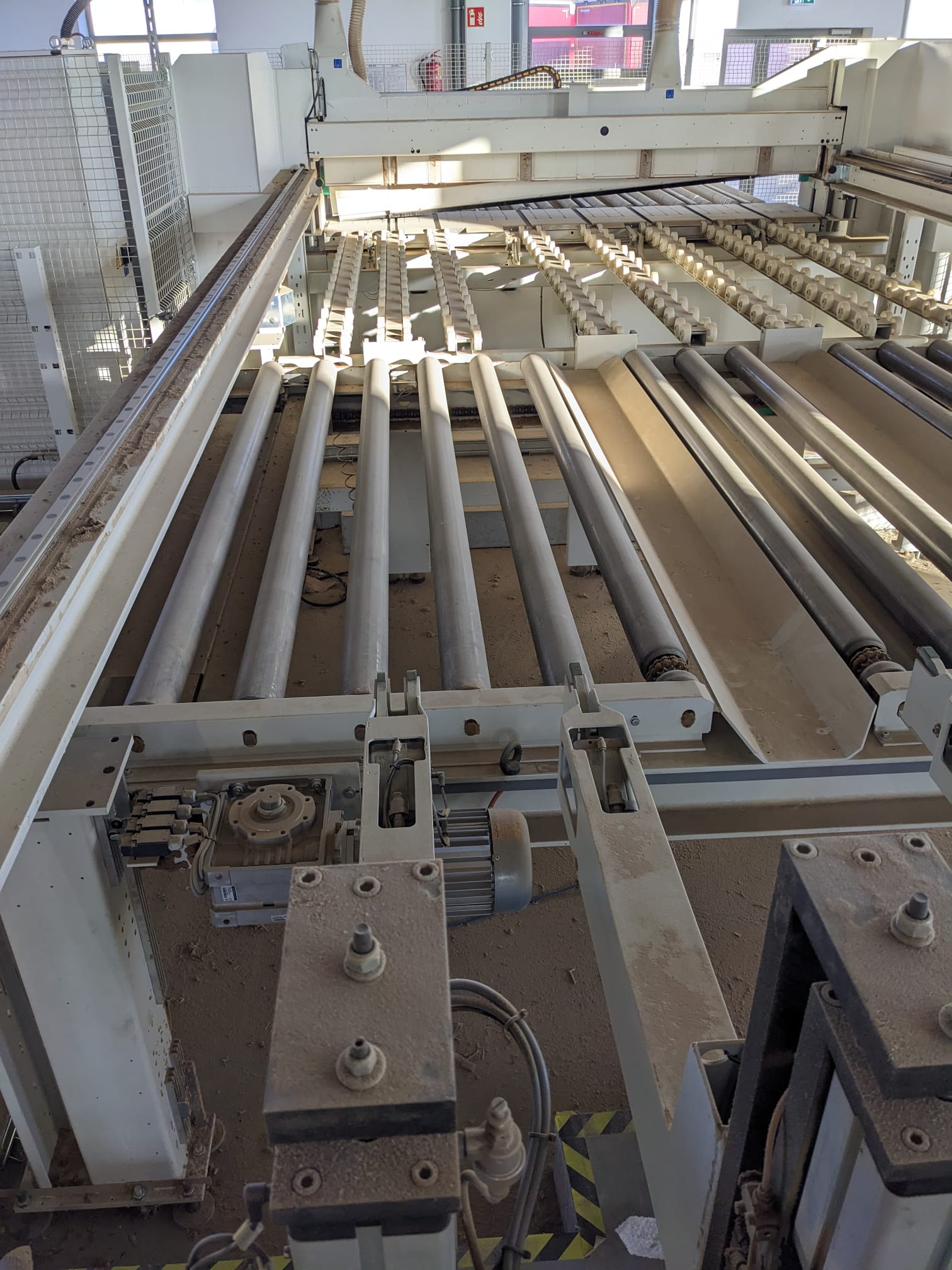

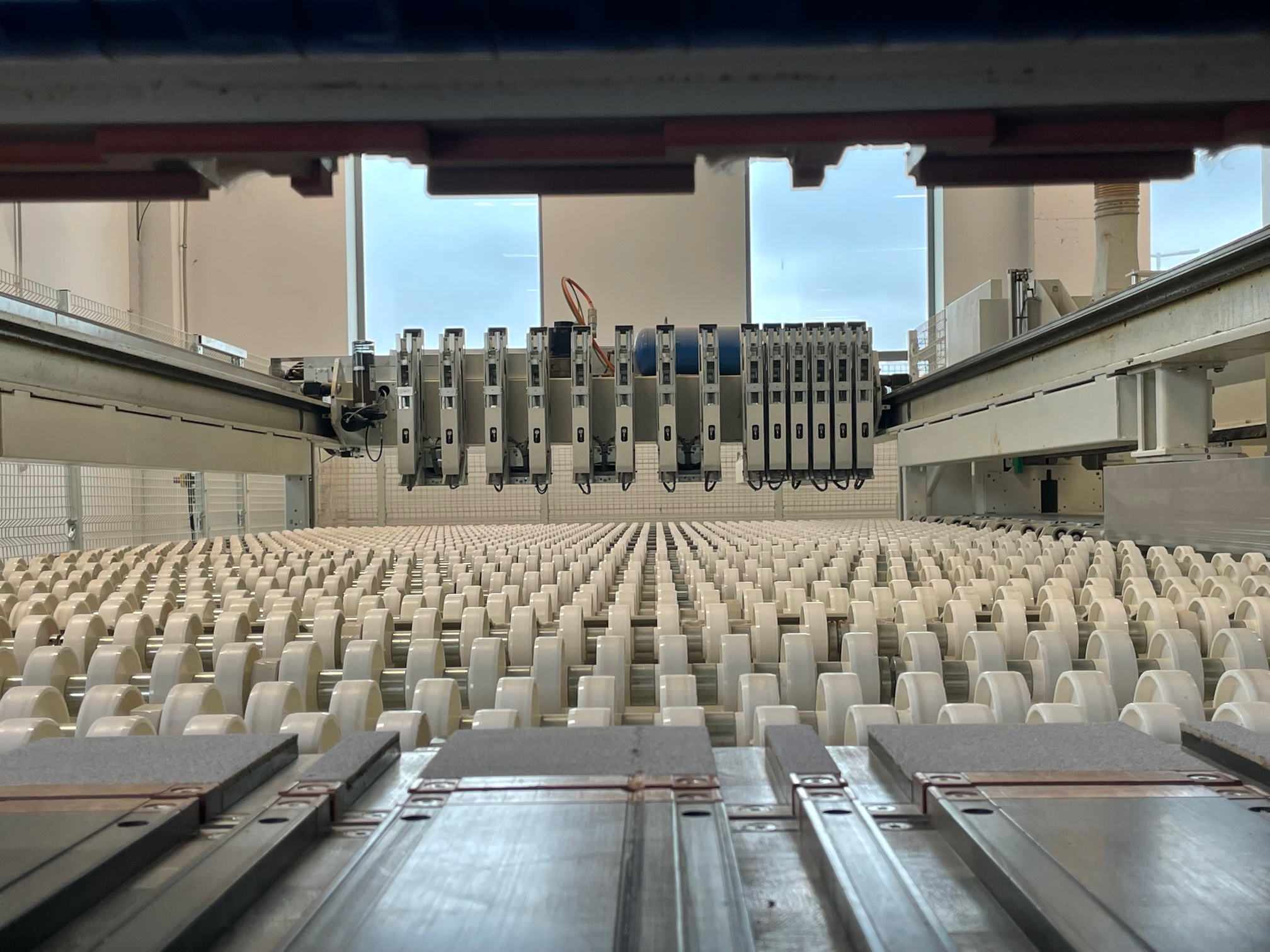

2 bewegliche Sätze mit je 3 Doppelgreifern im Set

OTTIMO - PERFECT CUT TOP - für Winkelsysteme

EASY CUT - Verbindungsprogramm



[b]Hinweis:[b]
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
