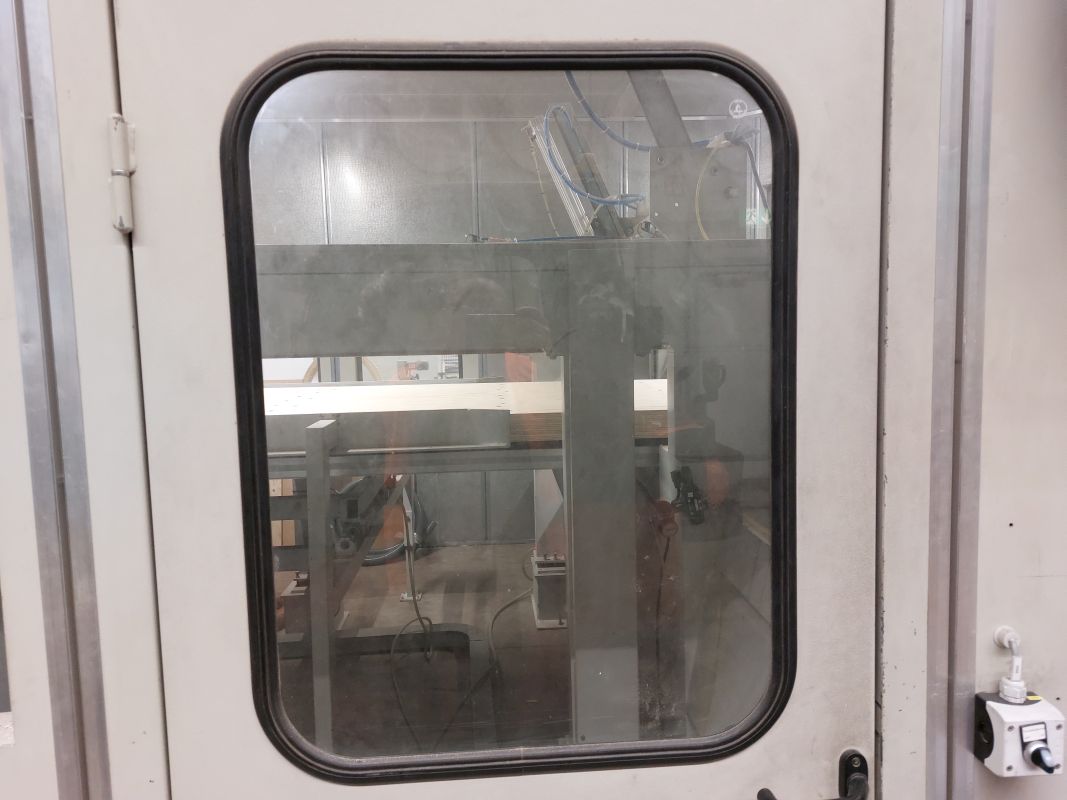

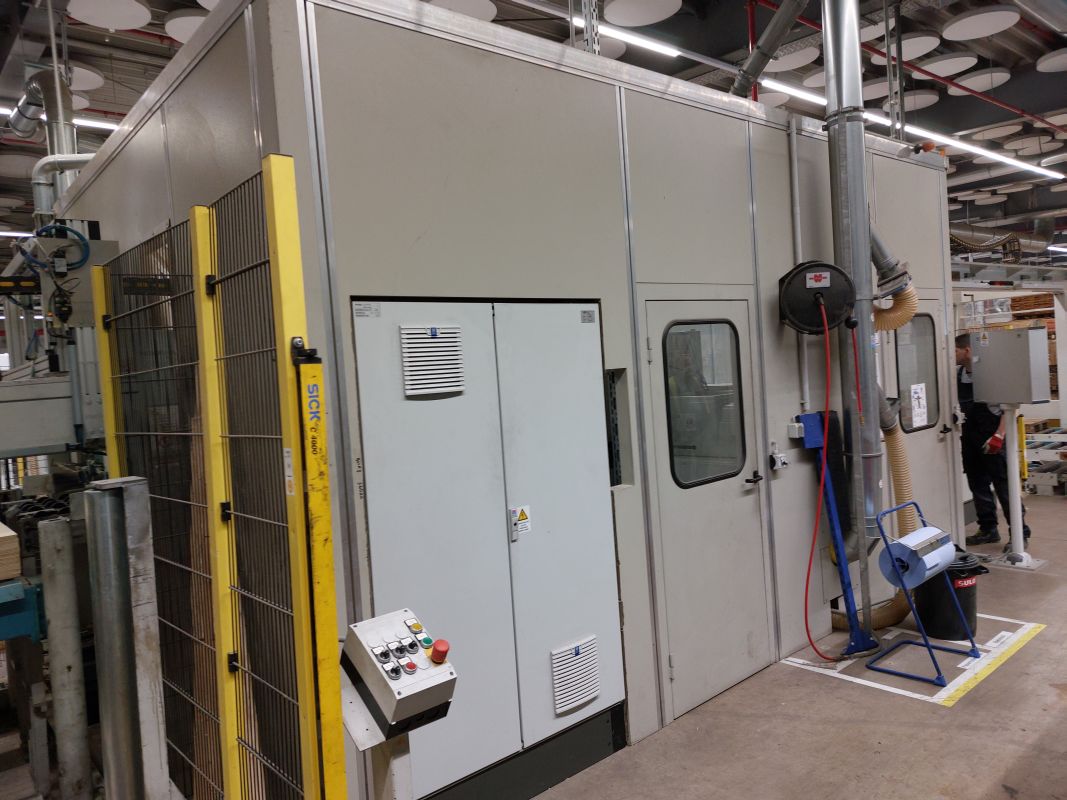

Plattenaufteilsäge mit Beschicktisch und Abstapelvorrichtung

Plattenaufteilsäge mit Beschicktisch und Abstapelvorrichtung
Fabrikat: Giben
Typ: Prismatic 2 h100 SPT
Baujahr: 1999


Technische Daten
- Nutzbare Schnittlänge: 1600 mm
- Sägeblattüberstand: 100 mm
- Spannzangenöffnung: 117 mm
- Arbeitshöhe: 950 mm
- Hubtischabmessung: 1600 x 2700 mm
- Max. Stapelhöhe: 620 mm
- Abmessungen: 2444 x 1220 mm, 2500 x 1250 mm
- Plattendicke: 6 - 22 mm (+/- 1 mm Toleranz pro und innerhalb einer Platte)

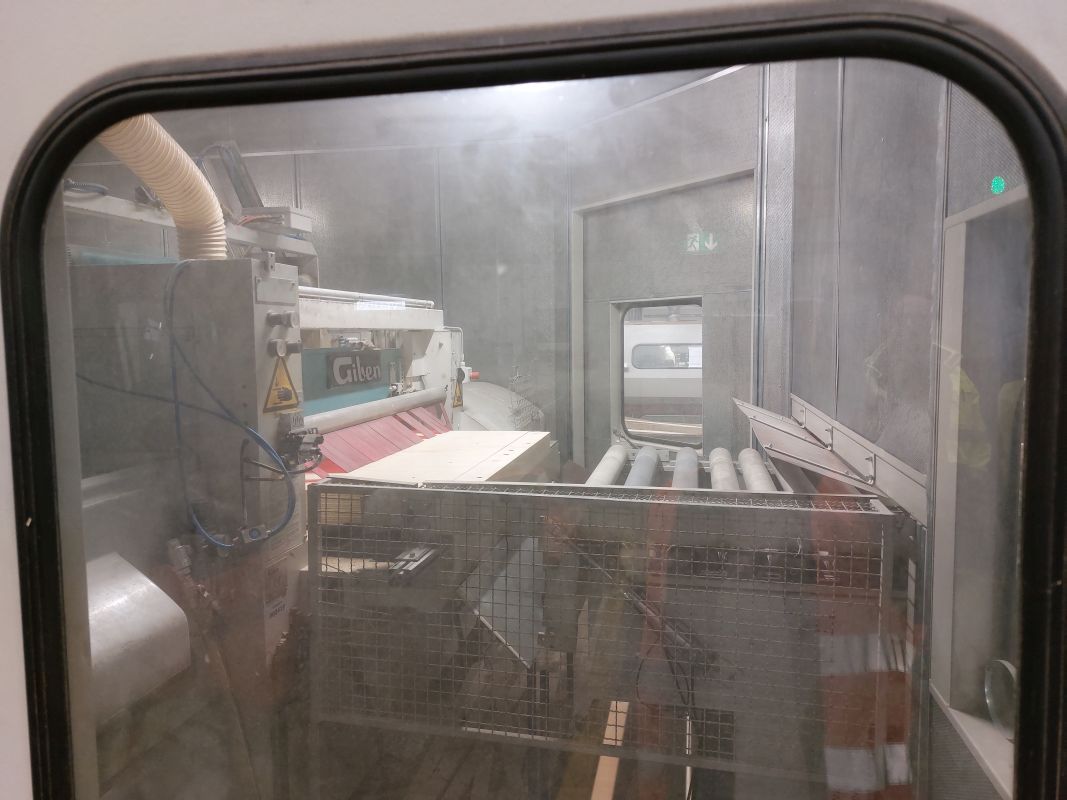

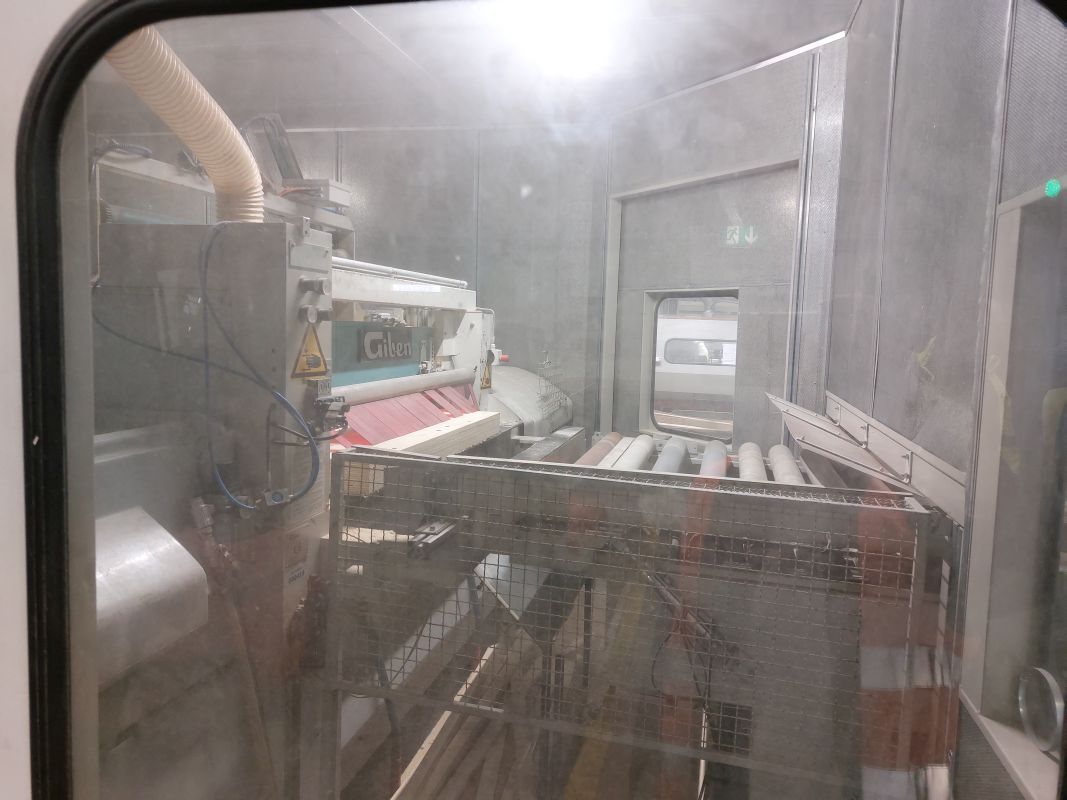

Hochgeschwindigkeitssägewagen
- 2 Führungswellen: Ø 40 mm
- Sägewagenantrieb über frequenzgeregelten Motor
- Vorschubgeschwindigkeit: 1 - 100 m/min
- Rücklaufgeschwindigkeit: 100 m/min
Einstellung der Sägewagengeschwindigkeit vom Schaltpult aus.
Automatische Schnittlängensteuerung gemäß den Plattenabmessungen
- Vorritzer Drehzahl: 5035 U/min
- HM-Sägeblatt-Drehzahl: 3760 U/min
- Motorleistung Hauptsäge: 11 kW
- Motorleistung Vorritzer: 2,2 kW
- Hauptsägeblatt Ø: 400 mm
- Hauptsägewellen Ø: 75 mm
- Vorritzblatt Ø: 215 mm
- Vorritzeinstellung von außen in gerasterten Schritten zu: 0,025 mm
- Wechseln der Hauptsäge und des Vorritzers über Schnellspannsystem ( Pneumatisch)

Schieber
- Auflagetisch im Schieberbereich mit freilaufenden Rollenschienen
- Obenliegender Schieber mit 3 schwimmend gelagerte Spannzangen mit patentierten, klappbaren unteren Spannzangenfinger
- Schieberantrieb über Servomotor
- Antriebsmoment: 6,5 Nm
- Vorschubgeschwindigkeit: 1 - 60 m/min
- Rücklaufgeschwindigkeit: 60 m/min
- Kabelführung über Schleppkabel
- 2 Frontalausrichter

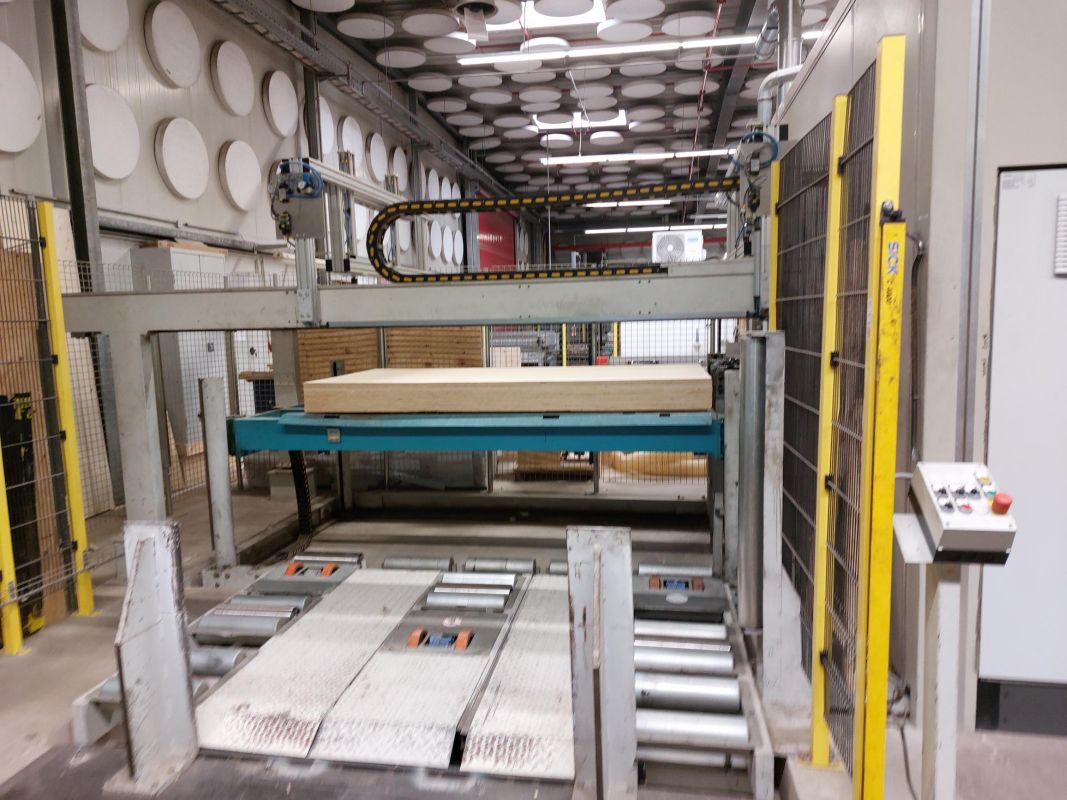

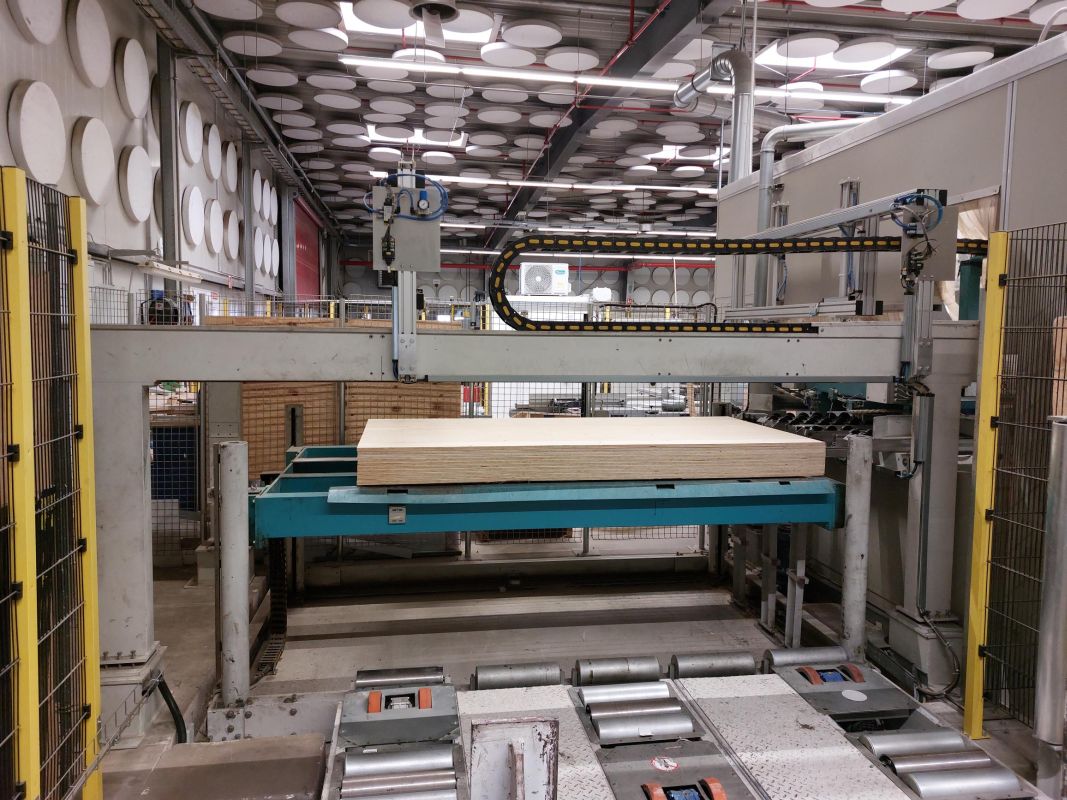

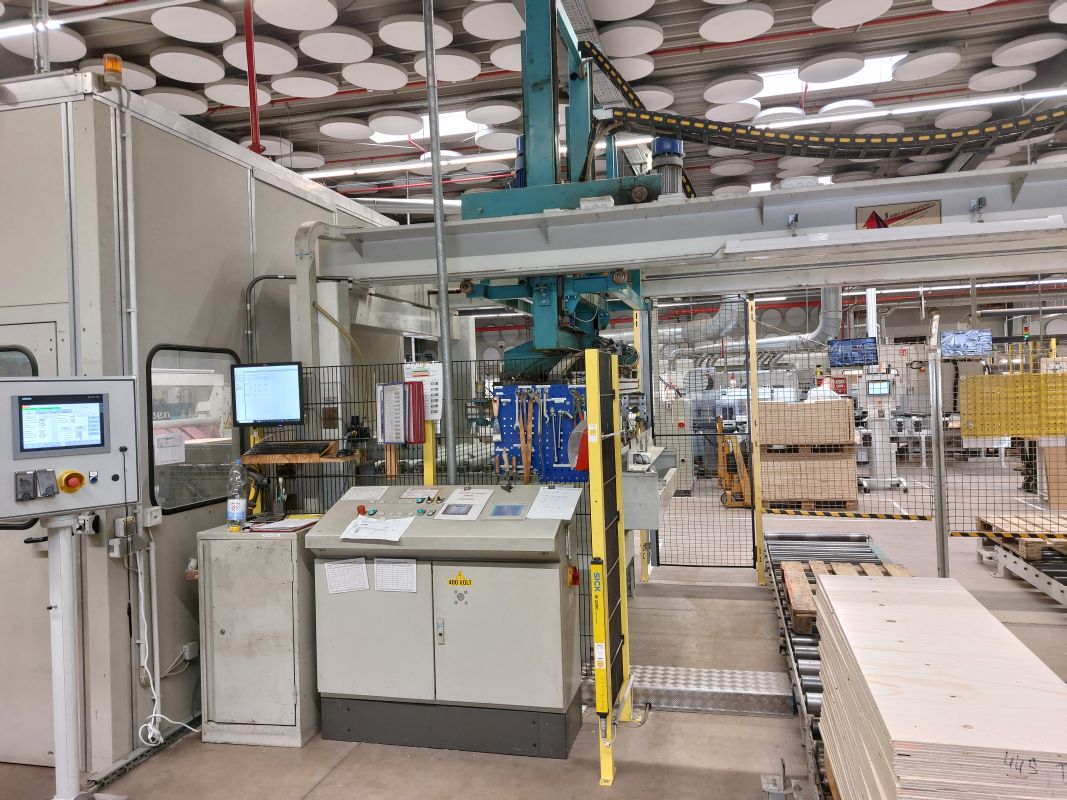

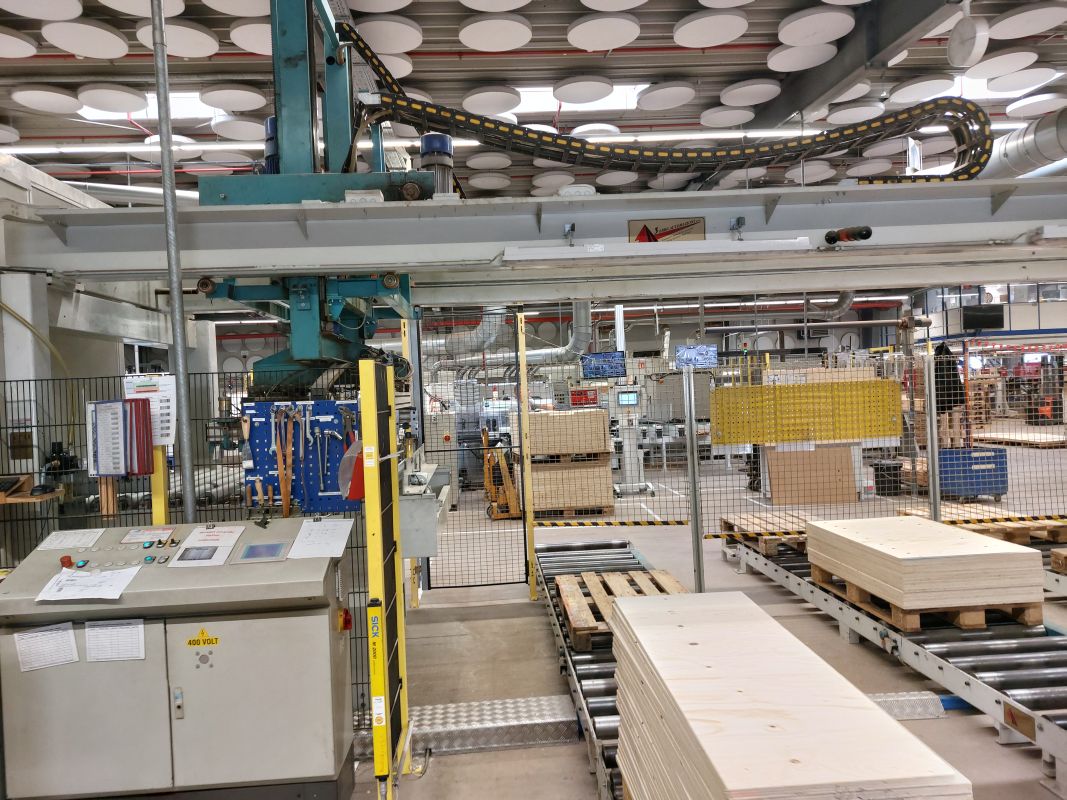

Automatische Beschickung über Hubtisch
- Abmessung: 1600 x 2700 mm
- 4 - Säulen Spindel Hubtisch mit 12 freilaufenden Rollengruppen
- Automatische Pakethöhenabzählung beim Heben der Platten über Steuerung
- min. Plattenabmessungen: 2000 x 1200 mm
- max. Stapelhöhe ohne Grube: 620 mm
- max. Belastung: 12 t
- Einlaufhöhe: 330 mm

Auflagetisch
- 2 Stck Auflagetisch mit PVC Belag 2000 x 510 mm

Maschinensteuerung G-Drive 1D

Absaugung
- 1 Absaugstutzen am Druckbalken: 115 mm
- 1 Absaugstutzen unten seitlich am Maschinenbett: 200 mm
- Die Späneabsaugung geschieht direkt am Sägeaggregat über Blechkanäle in einen längs der Sägelinie angeordneten Spänekanal, welche mit felxiblen Gummilippen abgedichtet ist.

Leistungsparameter
- durchschnittliche Zykluszeit/ Sägeschnitt: ca. 25 s

Qualität
- Schnittgenauigkeit: +/- 0,15 mm wird garantiert ( bei geraden Platten)
- Winkligkeit: +/- 0,15 mm/m




Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
