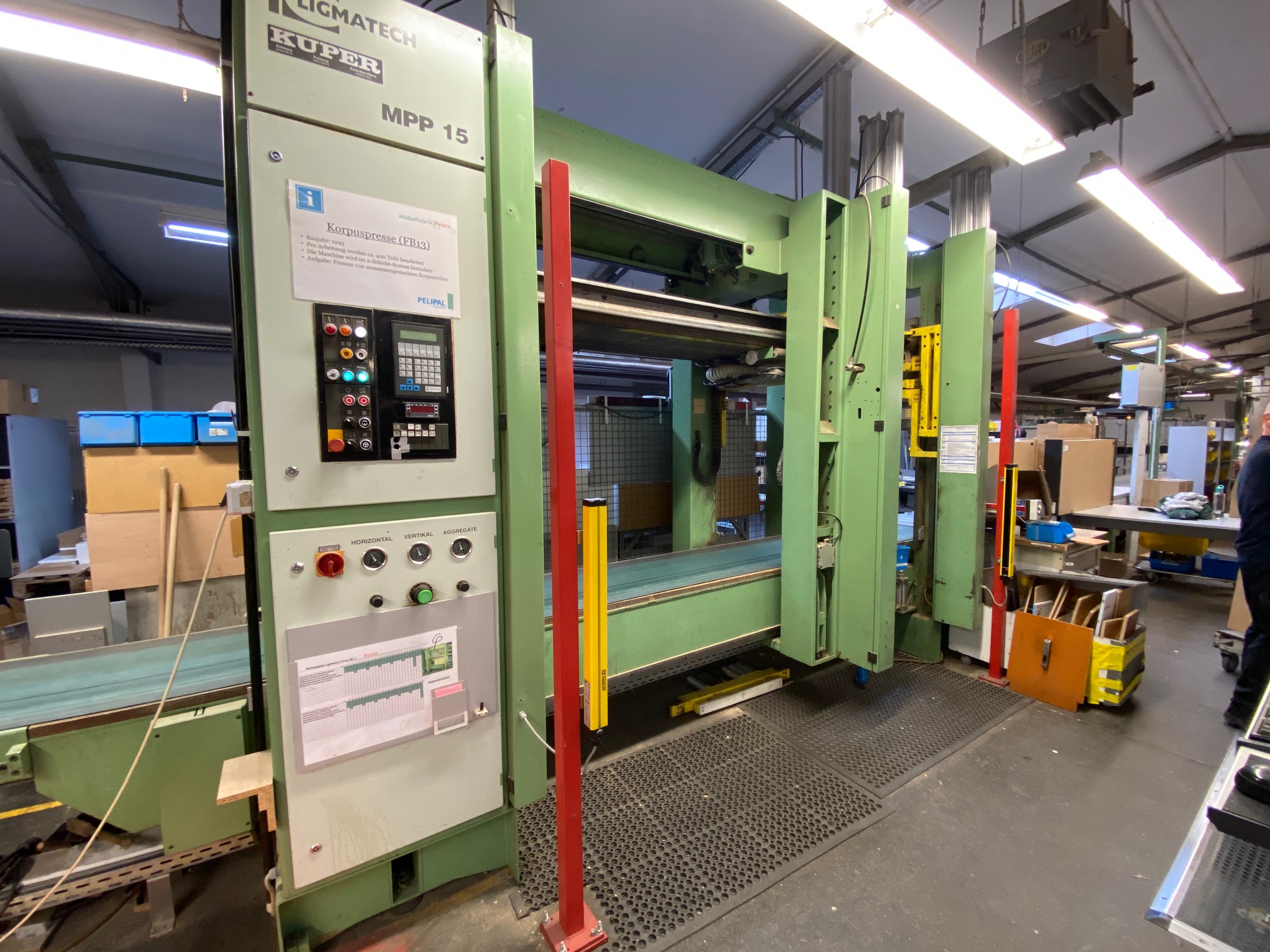

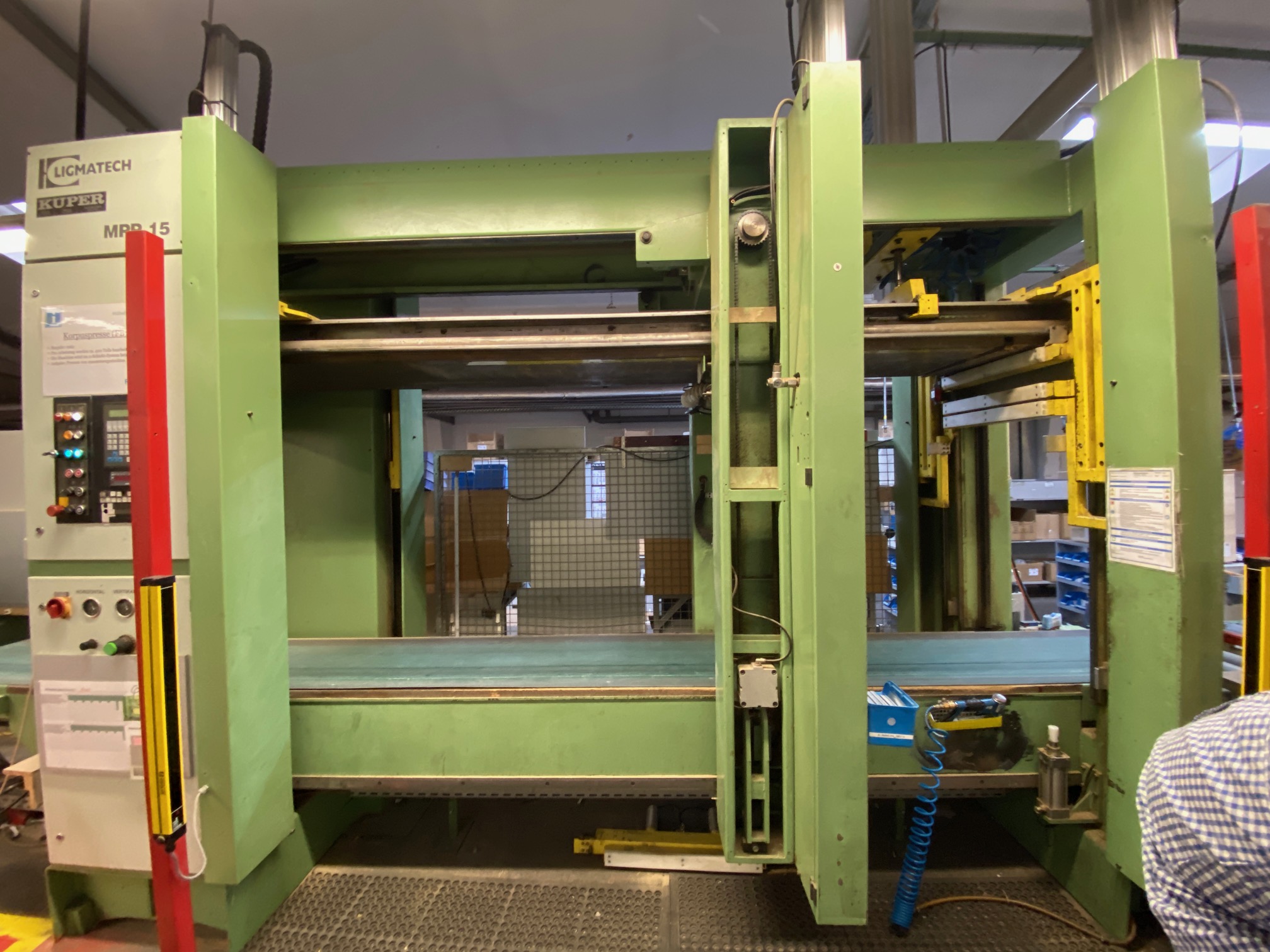

Durchlaufkorpuspresse

Durchlaufkorpuspresse
Fabr. LIGMATECH
TYP MPP 15
Baujahr: 1998

Die MPP 15 ist eine flexible Presse zur kommisssionsbezogenen
Fertigung ohne Rüstzeiten.
Die MPP 15 kann sowohl einzeln als auch in verschiedenen
Kombinationen in einer Montagelinie eingesetzt werden.

Die Presskräfte werden pneumatisch aufgebracht. Durch getrennt
einstellbaren vertikalen und horizontalen Druck ist es möglich,
liegende und stehende Korpusse zu verpressen.
Die vertikalen Kräfte werden durch eine Platte übertragen,
während die horizontalen über Presswangen auf den Korpus wirken.

Die Position der mittleren Presswangen ist durch verstellbare
Anschläge zu verändern, so dass verschiedene Höhen von
Böden und Seiten möglich sind.

Der Korpus wird während des Einlaufs fotoelektrisch ausgemessen,
wodurch der horizontale Druckbalken automatisch positioniert
wird.

Technische Daten:

Korpusabmessungen:
Länge: min. 300 mm / max. 2300 mm
Höhe: min. 300 mm / max. 1220 mm
Tiefe: max. 600/800/1000 mm (je nach Pressentyp)

Pressdruck:
vertikal max. 17 kN
horizontal max. 16 kN

Arbeitshöhe: 500 mm
Transportgeschwindigkeit:
min. 8 m/min. / max. 37 m/min.
Presszeit: wählbar bis 999 s

Betriebsspannung: 400 V, 50 Hz
Steuerspannung: 24 V DC (nach VDE)
notwendiger Luftdruck: 5...8 bar
Luftverbrauch: 120 NL/Arbeitstakt
Gesamtanschlusswert: 3 kW
Gewicht: ca. 4 to.
erforderliche Raumhöhe: 3000 mm


Verlängertes Einlaufband als Vorsteckplatz


Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
