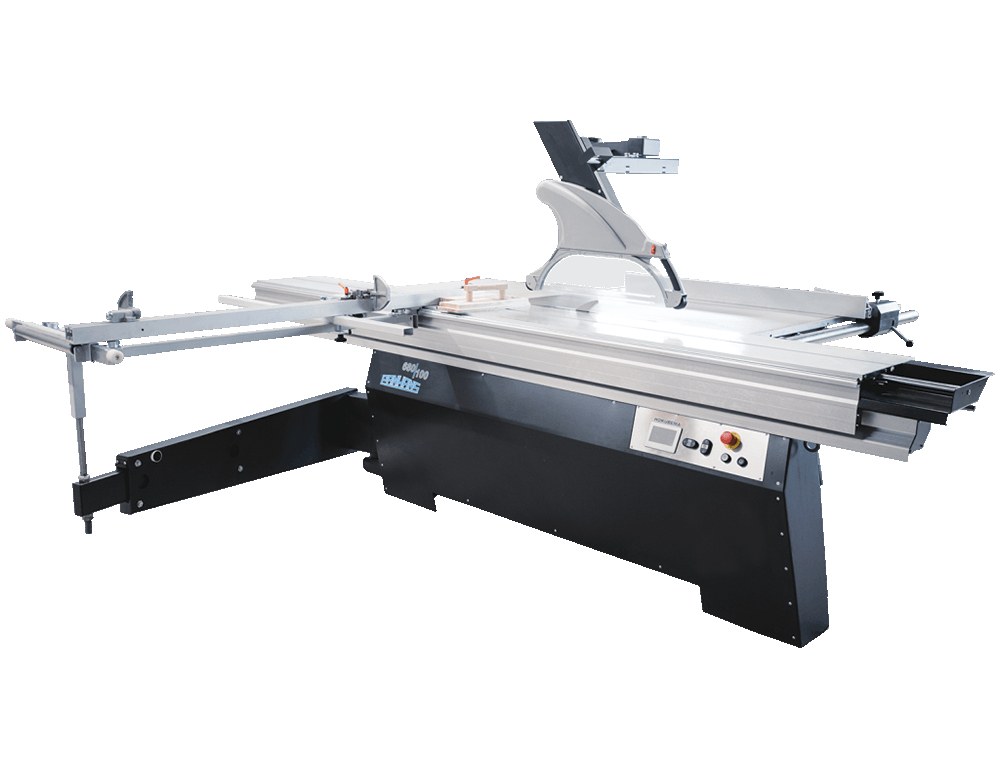

Formatkreissäge 680/100 PANHANS

Formatkreissäge / PANHANS / 680/100
Dieses Video wird bei Aktivierung von Google YouTube nachgeladen.
Es gelten die Datenschutzerklärungen von Google.
[image=2016/]
Formatkreissäge / PANHANS / 680/100
mj2ndOYxLEU
[image=2016/]
FabrikatPANHANS
Typ680/100
ZustandNeu
Lagernummer1110209
-  4,3" Touch Screen Steuerung für Schnitthöhe, Schwenkverstellung und Drehzahl

- Inkl. Vorritzaggregat

- Robust gebaut

Fragen zu dieser Maschine?
Formatkreissäge
Fabrikat: Panhans
Typ: 680 100
Neumaschine

TECHNISCHE DATEN

Rollwagenlänge 3200 mm
Schnittlänge 3400 mm
Schnitthöhe max. 155 mm bei 90°
105 mm bei 46°
Schnittbr. Breitenanschlag 1030 mm
Sägeblatt max. Ø 450 mm
Sägeblatt unter Tisch versenkbar Ø 400 mm
Tischgröße Gusstischplatte 1200 x 655 mm
Tischverlängerung zuzügl. 750 x 655 mm
Tischverbreiterung 1200 x 655 mm
Tischhöhe +/- 20 mm 900 mm
Drehzahl Hauptsägeblatt 3000 / 4000 / 5000 / 6000 U/min
Gewicht netto ca. 1051 kg

TECHNISCHE BESCHREIBUNG
Solider deutscher Maschinenbau
Zum Besäumen, Ablängen, Formatieren, Gehrungsschneiden etc.
Formstabiler und selbsttragender Maschinenkörper gefertigt als stabile Rahmenschweißkonstruktion aus starkwandigen Stahlprofilen,
laserbearbeiteten Stahlblechteilen und mechanisch bearbeitet
Auf dem Maschinenkörper aufgebaut ist die verwindungssteife und feingehobelte Gusstischplatte
Das robuste und leistungsstarke Sägeaggregat eingebaut im Maschinenständer ist der Garant für präzise Sägeschnitte
Die komplette Sägewelleneinheit ist dynamisch ausgewuchtet, doppelt geführte Schwenksegmente aus Grauguss mit doppelter Säulenführung
für die Höhenverstellung sowie die 2-fach kugelgelagerte lange Kreissägewelle sorgen für die absolute Laufruhe
Der kugelgelagerte Doppelrollwagen ist leichtgängig und wartungsfrei. Präziser und spielfreier Lauf auf der vollen Länge, geführt mit gehärteten
und geschliffenen Rundstahlführungen mit Fernarretierung im Raster 50 mm
Stabiler und dennoch leichter Querschlitten gefertigt aus Stahlprofilen mit einer Tragrolle an der äußeren Schmalseite, Querschlitten-Verbreiterung
an der Breitseite ausziehbar bis 250 mm
Längenanschlag am Querschlitten mit mm-Skala und Teleskopauszug ausziehbar bis 3500 mm; mit 2 Stück robusten und spielfreien
verschiebbaren Anschlagklappen, 1 Stück Endanschlag mit Auflage für lange Streifen; Längenanschlag nutzbar als Winkel-Gehrungsanschlag
beidseitig, stufenlos von 0° bis 46° mit mechanischem Längenausgleich; alle geläufige Gehrungswinkel (15°, 22,5°, 30°, 45°) sind
über ein Fixiersystem, schnell absteckbar
Breitenanschlag mit Schnittbreite 1030 mm rechts vom Sägeblatt mit Feineinstellung, manuell leicht verstell- und fixierbar, Maßanzeige
über gut ablesbare mm-Maßskala auf verstellbarem Linealträger
Tischverbreiterung 1200 x 600 mm und Tischverlängerung 750 x 655 mm
Bedienung am Maschinenkörper mit 4,3" Touchscreen-Steuerung für Schnitthöhe, Schwenkverstellung und Drehzahl
Elektromotorische Höhen- und Schwenkverstellung über Tipptaster
Schwenkbereich des Sägeblattes von 0° - 46°
APA Sägeblatt-Schnellspann-System
Drehzahl Hauptsägeblatt 3000 / 4000 / 5000 / 6000 U/min
Schutzvorrichtung nach beiden Seiten wegschwenkbar, Schutzhaube mit Wechseleinsatz breit/schmal für Sägeblätter bis Ø 450 mm
Druckknopfschaltung mit elektronischem Sanftanlauf (Start/Stopp)
Elektronische, verschleißfreie Motorbremse
Sägeblatt Ø 400 mm unter Tisch versenkbar
Absaugstutzen Ø 120 mm am Maschinenkörper, Ø 80 mm an Schutzhaube
Rollwagen, Längen- und Breitenanschlagprofil eloxiert
CE-Konform
GS geprüft
