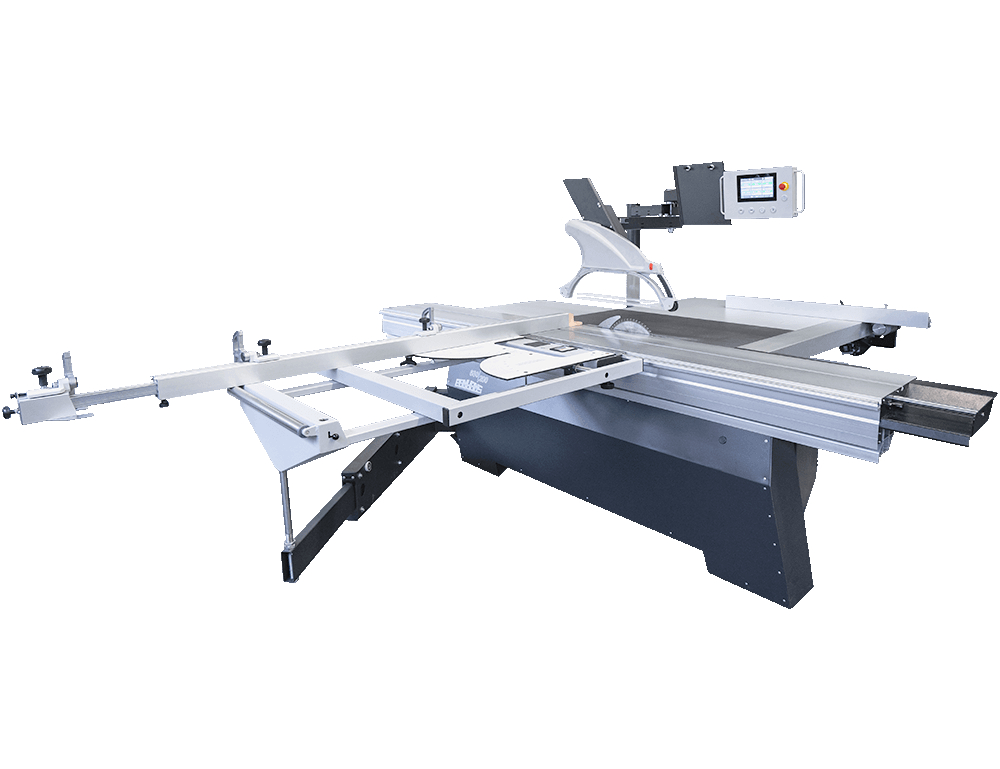

Formatkreissäge / PANHANS / 680 200
mj2ndOYxLEU
Formatkreissäge / PANHANS / 680 200
FabrikatPANHANS
Typ680 200
ZustandNeu
Lagernummer1110227
- Solider deutscher Maschinenbau - ca. 1150 kg

- elektromotorisch verstellbarer Parallelanschlag

- Touch-Screen Steuerung inkl. autom. verstellbarer Vorritzer
Fragen zu dieser Maschine?
Formatkreissäge
Fabrikat: Panhans
Typ: 680 / 200
Neumaschine

Grundkonstruktion

- Solider deutscher Maschinenbau - ca. 1150 kg

- Maschinenkörper gefertigt als stabile Rahmenschweißkonstruktion aus starkwandigen Stahlprofilen.

- Die komplette Sägewelleneinheit ist dynamisch ausgewuchtet, doppeltgeführte Schwenksegmente aus Grauguss mit doppelter Säulenführung für die Höhenverstellung sowie die 2-fach kugelgelagerte Kreissägewelle sorgen für die absolute Laufruhe.

Auflagen und Anschläge
-  Der kugelgelagerte Doppelrollwagen ist leichtgängig und wartungsfrei.

-  Stabiler und dennoch leichter Querschlitten gefertigt aus Stahlprofilen mit einer Tragrolle an der äußeren Schmalseite, Querschlitten-Verbreiterung an der Breitseite

- Längenanschlag am Querschlitten mit mm-Skala und Teleskopauszug, ausziehbar bis 3500 mm,

- Mit 2 St. verschiebbaren Anschlagklappen, 1 St. Endanschlag mit Auflage für lange Streifen.

- Längenanschlag nutzbar als Winkel-Gehrungsanschlag beidseitig, stufenlos von 0° bis 46°  mit mechanischem Längenausgleich.

Alle geläufige Gehrungswinkel (15°, 22,5°, 30°, 45°) sind über ein Fixiersystem, schnell absteckbar.

- elektromotorischer Breitenanschlag oben über Positioniersteuerung auf 0,1 mm, Anschlag abklappbar für freie Tischfläche. Sicherheitsabschaltleiste bei Quetschgefahr zwischen Breitenanschlag und Rollwagen.

Bedienung:
- 7" Touchscreen-Steuerung für Schnitthöhe, Schwenkverstellung und Drehzahl
- Digitalanzeigen für Gradeinstellung, Schnitthöhe, Drehzahl und Schnittbreite
- Drucktastenschaltung mit elektronischem Sanftanlauf (Start/Stopp)

Hauptsäge und Vorritzer
-  APA Sägeblatt-Schnellspann-System
- Sägeblatt Ø 400 mm unter Tisch versenkbar

- Inkl. Vorritzaggregat AUTO EPS 0,55 kW
- Elektromotorische Positionierung für die Seiten- und Höhenverstellung über Touch-Anzeige und Memory-Funktion
- Beim Ausschalten fährt das Aggregat automatisch unter Tisch in eine seitliche Parkposition, somit können auch größere Sägeblätter als Ø 350 mm verwendet werden, ohne die Vorritzsägeblätter auszubauen

- CE-Konform, GS geprüft

Technische Daten:
- Rollwagenlänge: 3200mm

- Schnittlänge: 3400mm
- Schnitthöhe: 155mm bei 90 °, 105mm bei 46°
- Schnittbreite Breitenanschlag: 1250mm

- Schwenkbereich des Sägeblattes von 0° - 46°
- Sägeblatt max. Ø 450mm

Hauptmotor: 5,5 kW

- Tischgröße Gusstischplatte: 1200 x 655mm
- Tischverlängerung zzgl. 750 x 655mm
- Tischverbreiterung 1430 x 940mm
- Tischhöhe +/- 20mm: 900mm
- Drehzahl Hauptsägelbatt: 3000 / 4000 / 5000 / 6000 UpM.

Platzbedarf: ca. 7.000 x 3500mm

Optional gegen Aufpreis erhältlich:

Optionen Aggregate
- 7,5 kW Motor (ersetzt den 5,5 kW Standard Motor)

- Stufenlose Drehzahlregelung 2000-6000 Upm, inkl. 7,5 kW Motor

- Ritzsystem QuickStep werkzeuglose manuelle Verstellung der Ritzbreite
von 2,8 bis 3,8 mm durch Rasterverstellung um 0,05 mm Einzelschritt, inkl. 1 Satz Sägeblätter 125 x 2,8-3,8 x 50 mm, Z = 12+12 für System Auto-EPS und 1750

- Ersatz-HM-Vorritzsägeblatt 125 x 2,8-3,8 x 50 mm
Z = 12+12 (Satz = 2 Stück) zum Ritzsystem QuickStep nur bei Nr. 4550

Optionen Maschinenbedienung
- Kalibriergerät für automatische Eichung der Schnitthöhe auf 50 mm bei unterschiedlichen Sägeblattdurchmessern

Zubehör Anschlagsysteme, Rollwagen und Zusatzauflage
- Längenanschlag mit Digitalanzeige an jeder Anschlagklappe

- Doppelseitiger Gehrungsanschlag DSG A Analog
für Winkelschnitte 0° - 90°,  Längen- und Winkelmaß einstellbar über Skala.

- Doppelseitiger Gehrungsanschlag DSG D
Längenmaß über Skala, Winkelmaß digital einstellbar

Sonderzubehör:
- Sprüheinrichtung für Aluminium und Kunststoff

- Laserlicht zur Anzeige der Schnittfuge
