Absagunganlage

Absagunganlage
Fabrikat: LBH

Rückluft-Abluftführung:

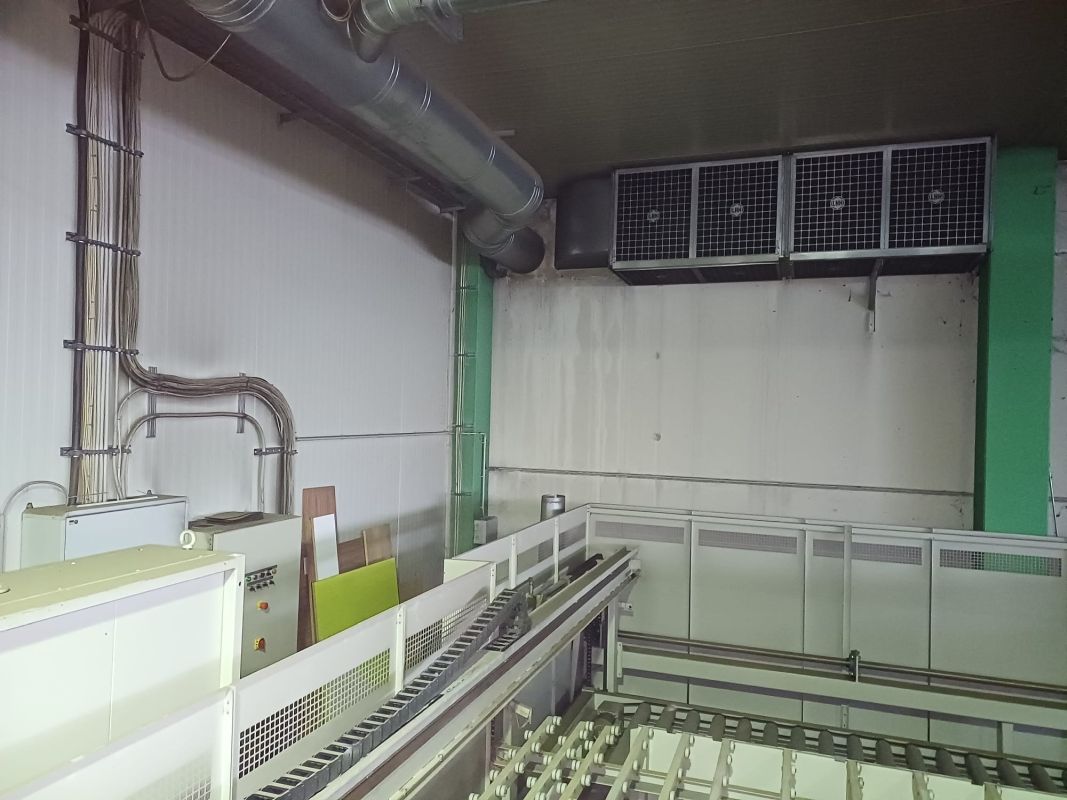

Die gereinigte Luft wird mittels verzinkter Blechkanäle in den Maschinenraum zurückgeführt.
Der Rückluftkanal wird am Oberteil der Filteranlage angeschlossen.
Im Durchführungsbereich des Kanals durch die Werkstättenmauer wird eine geprüfte Brandschutzklappe K 90 eingesetzt.

Technische Daten:
Kanalquerschnitt: 700x700 mm
Rückluftgeschwindigkeit: 7,5 m/s
Ausblasgeschwindigkeit der Werkstätte: <0,5 m/s
Schalldruckpegel in 3 m Entfernung von der Abluftausblasung bei Sommerbetrieb: 55 dB (A)

Absaugventilator:
Als Absaugventilator wird ein Radialgebläse in riemengetriebener Ausführung eingesetzt. Der Drehstrom-Normmotor wird auf Spanschienen befestigt. Die Verbindung zwischen Laufradnabe und Motor erfolgt durch eine Paßfeder. Das Laufrad wird statisch und dynamisch gewuchtet. Die Fertigung des Ventilatorengehäuses, sowie der saug-und druckseitigen Übergänge auf den jeweiligen Absaugdurchmesser, erfolgt aus massivem Stahlblech, inklusive den erforderlichen Versteifungsrippen.
Durch die Montage des Ventilators auf Schwingungsdämpfer und die Verwendung von saug- und druckseitigen Kompensatoren wird die Übertragung von Körperschall und Schwingungen vermieden.

Technische Daten:
Radialventilator Type: VSR-080-0450-K
Motorleistung: 22 kW
Luftleistung: 13.750 m³/h
Gesamtdruckdifferenz: 3000 Pa
Hauptrohrdurchmesser: 450 mm
Absauggeschwindigkeit: 24 m/s
Schalldruckpegel in 3 m Entfernung: 78 dB(A)

Die Ansteuerung des Absaugventilators erfolgt über einen im Schalt- und Steuerschrank eingebauten Frequenzumformer. Mittels diesem wird die Luftmenge je nach Gleichlauf der Holzbearbeitungsmaschinen geregelt.

Zwischenfilteranlage mit Schneckenaustragung,
motorischer Rüttelung und verzinkter Paneelverkleidung:

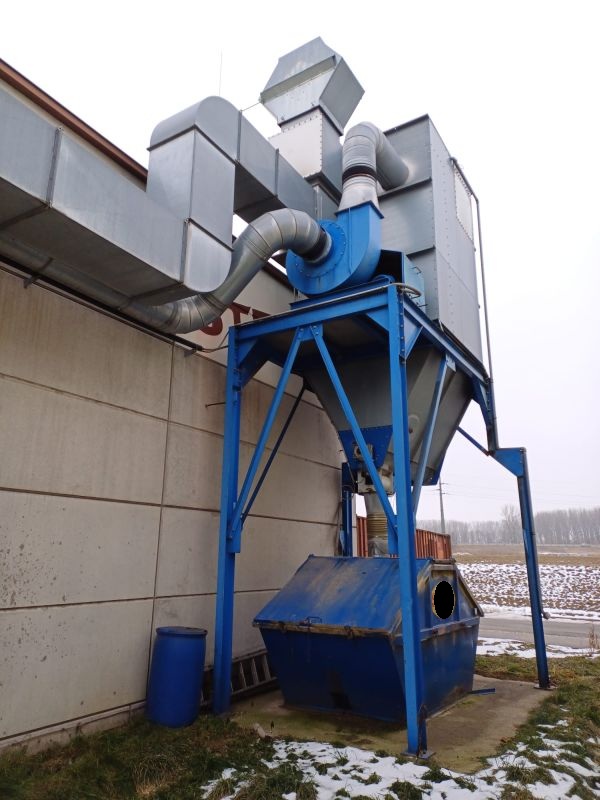

Die Einblasleitung mündet in den Einblaskasten der Filteranlage. Die Filteranlage wird im Freien auf einem stabilen Unterbau montiert und ist mit einer verzinkten Wetterschutzverkleidung ausgestattet.
Nach der Einblasung setzt sich das schwere Spänematerial am Trichterboden ab. Die Einblasluft entweicht nach dem Durchströmen der Filterschläuche in den Rückluftkanal. Die Filteranlage ist mit Polyesternadelfilzfilterschläuche ausgestattet. Diese sind am Rüttelrahmen befestigt, der wiederum mittels Doppelzugfedern beweglich aufgehängt wird. Zur Schlauchabreinigung kommen Vibrationsrüttelmotore zum Einsatz. Das Spänematerial wird von einer beidseitig am Schneckentrog gelagerten Austrageschnecke zur Zellradschleuse gefördert, und von dieser drucklos an einen unter dem Filter aufgestellten Späneauffangbehälter abgegeben. Die Antriebseinheit für Schleuse und Filterschnecke besteht aus einem auf Spannschienen montierten Stirnradgetriebemotor, einer Kettenradgarnitur für Schleuse und Getriebemotor sowie einer 3/4 Zoll Antriebskette.
Die Filterschnecke wird mittels eines Schneckengetriebes angetrieben. Die Zellradschleuse ist mit Gummidichtelelementen ausgestattet. Die Lagerung der Schleusenwelle erfolgt an den Schleusenseitenwänden durch Flanschlager.
Verwendungskategorien U,S und G.
Der Reststaubgehalt in der Reinluft liegt unter 0,2 mg/m³. Im Filterinneren ist ein Löschleitung mit Pralldüsen eingebaut, welche nach außen und weiter nach unten geführt wird wo sie mit einer C-Kupplung abschließt. Die Filteranlage ist weiters mit Berst­einrichtungen lt. VDI 3673 ausgestattet.

Technische Daten:
Filterfläche: 155m²
Abmaße L x B x H: 2.250 x 2.500 x 8.400 mm
Abreinigung: 2 Stk. Rüttelmotore á 180 W / 3.000 min -1
Getriebemotor für Schnecke: 0,55 kW
Getriebemotor für Schleuse: 0,55 kW
Filterflächenbelastung: 88 m³h-1/m²

Späneabsauganlage:

Rohrleitungssystem:

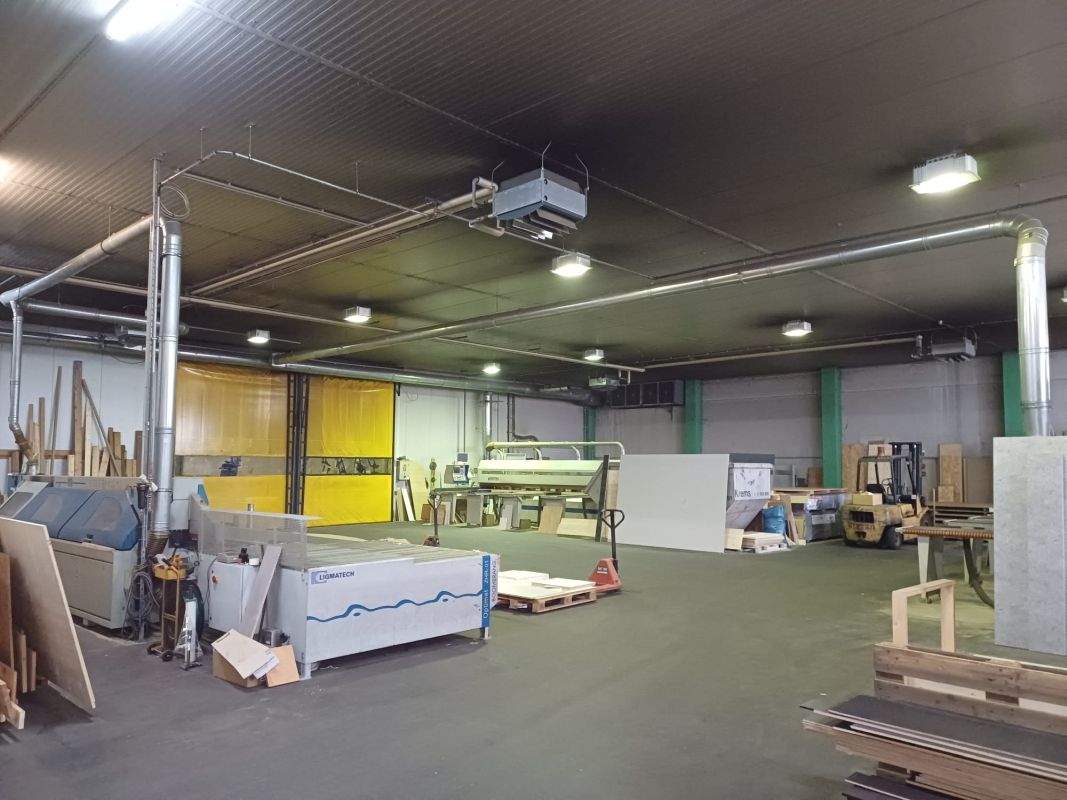

Die Holzbearbeitungsmaschinen werden an ein verzinktes Rohrleitungssystem angeschlossen. Der direkte Anschluss der Maschine erfolgt durch die jeweiligen Übergänge bzw. Muffen. Die Absaughauben sind teilweise an den Maschinen vorhanden oder werden neu angefertigt. in weiterer Folge wird ein beweglicher Absaugschlauch montiert. Mittels verzinkter Absperrschieber werden die nicht benötigten Absaugstellen abgesperrt. Die senkrechten Stichleitungen münden in die an der Gebäudedecke verlegte Hauptrohrleitung. In dieser wird das abgesaugte Spänematerial saugseitig bis zum Radialventilator transportiert.
Druckseitig erfolgt die Einblasung der Filteranlage.
Grundsätzlich wird das Rohrleitungssystem mittels Rohre,Bögen, Abzweige, Spannschellen, Absaugschläuche mit Schlauchklemmen und Muffen zusammengesetzt.

Technische Daten:
Hauptabsaugrohrleitung Späne: Ø459 mm
Luftgeschwindigkeit an den Absaugstellen: 22- 26 m/s


Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
