Bohranlage

Bohranlage
Fabrikat: Hüttenhölscher
Baujahr: 2012

Technische Daten
Teilabmessungen
Länge: 300 - 2250 mm
Breite: 350 - 710 mm
Stärke: 16 - 25 mm

Bereich Seitenzuführung
Stapelhöhe: max. 1000 mm (60 Teile) incl. Schonerplatte
Schonerplatte:
1380 mm lang x 780 mm breit
1220 mm lang x 720 mm breit
1120 mm lang x 620 mm breit
2290 mm lang x 620 mm breit
Stärke: 25 mm
Stärke: max. 28 kg

Steuerung
PC-gesteuerter Funktionsablauf unter Windows 7, TwinCAT

gebrauchte Bohranlage bestehend aus:
6 Platz-Beschickungsportal
2-Achsen Portalroboter
Y/Z Achsen mit Servomotoren
Fahrwege: Y-Achse 8500 mm, Z-Achse 1500 mm
Saugtraverse mit vierkreisiger Vakuumversorgung
Vakuumerzeugung mittels Ejektor
Doppelteileerkennung
Portalstützen

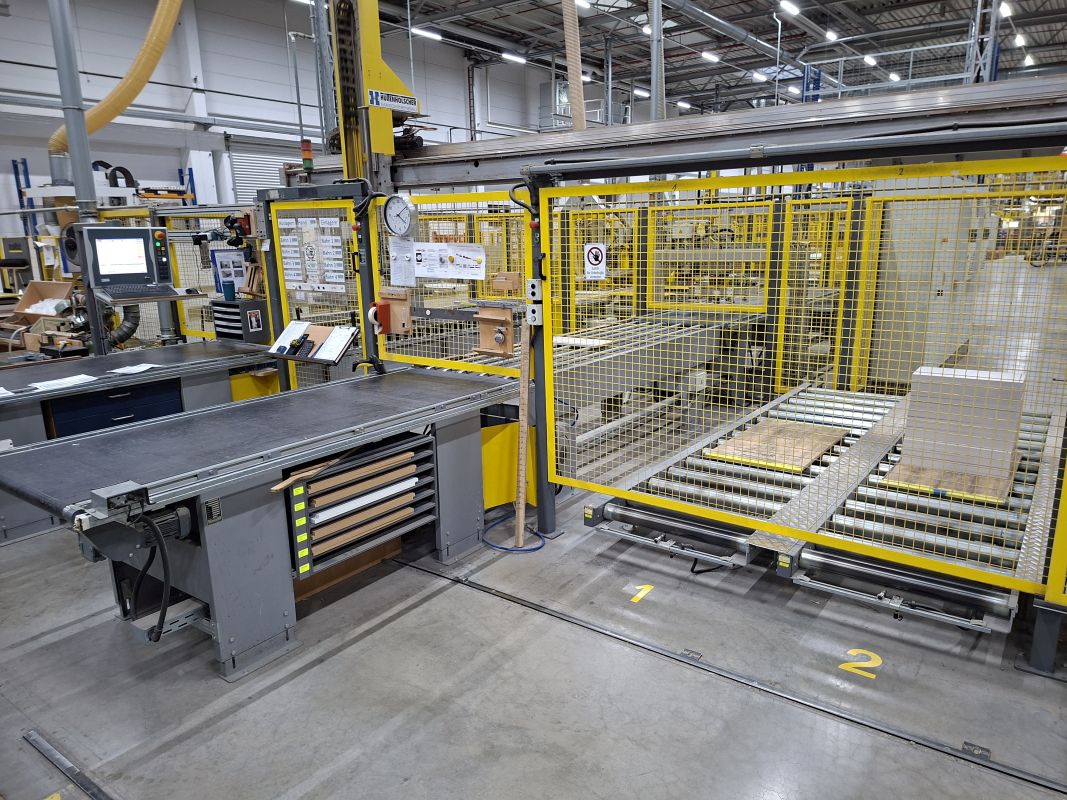

4 Stück Stapelstellplätze
1 Stück Handauflageplatz / automatische - manuelle Beschickung
1 Stück Entnahmeplatz / automatische - manuelle Entnahme

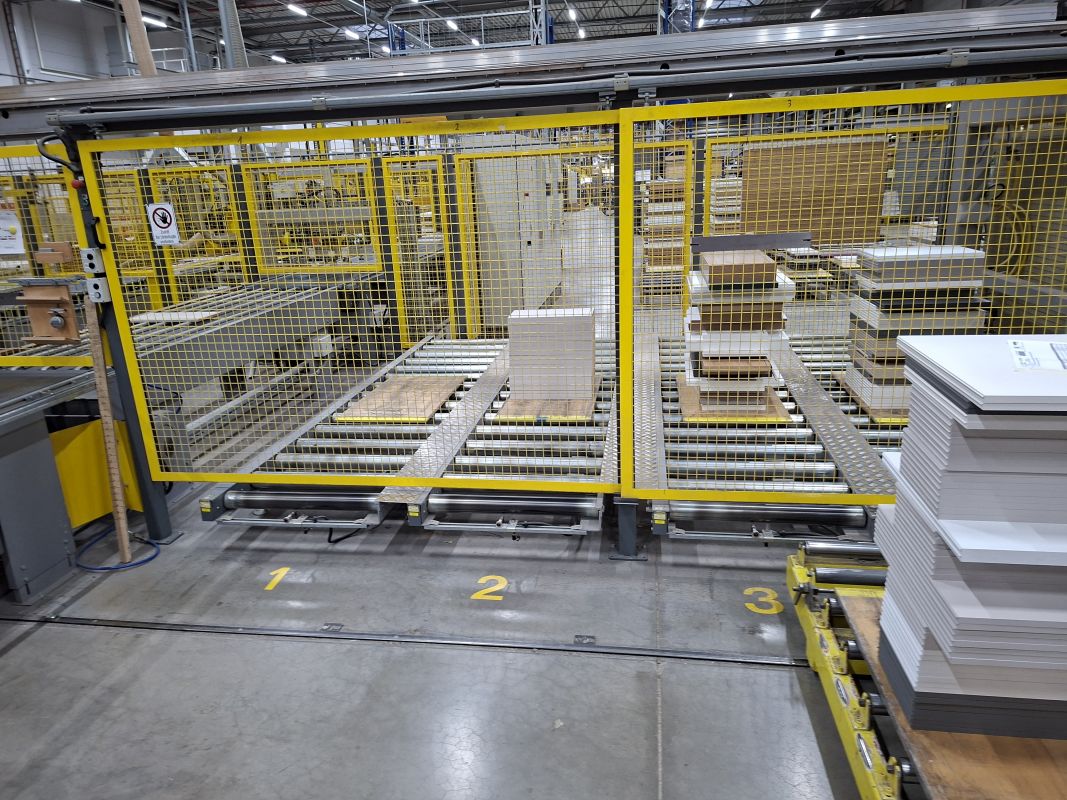

Bodenrollenbahn / Stapelzuführung
4 Stück Rollentransportstrang
930 mm breit x 3600 mm lang
AH 300 mm
Beschickung / Entnahme: manueller Querverschiebewagen

Auflagestationen / automatische Beschickung
Transportsektion 950 mm breit x 4100 mm lang
Mitlaufender Seitenanschlag

Manuelle Beschickung
Zahnriemensektion 900 mm breit x 2500 mm lang

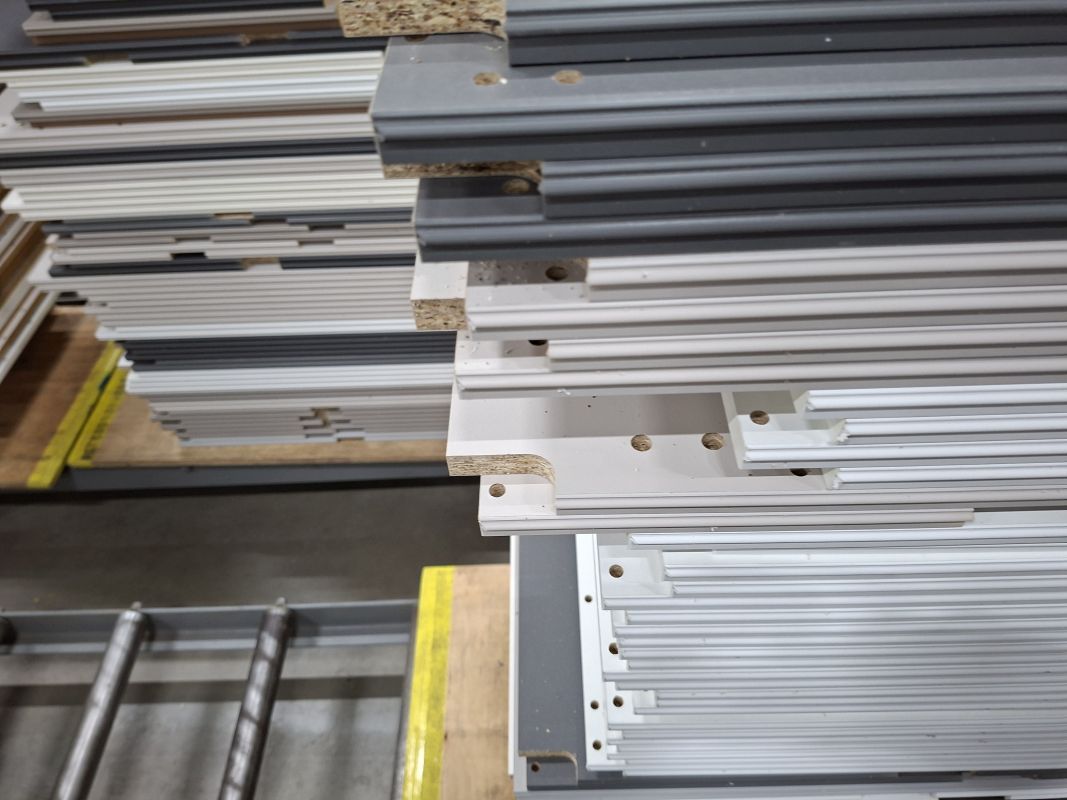

2 Platz Bohrstation für Korpusteile im Längsdurchlauf
Grundgestell als Schweißkonstruktion mit bearbeiteten Anschraubflächen
2x Zahnriementransporte V=1,5 m/sec
2x pneum. Aushub für Zahnriementransporte
2x Stopper für Korpusteil über Stoßdämpfer gedämpft
2x Stück pneum. aussteuerbare Doppel-Spannzylinder werden mittels Kugelrollspindel und Servomotor auf Seitenhöhe gefahren (dabei vermessen der Seitenhöhe)
2x pneum. Querausrichtlineal (Plausibilitätskontrolle)
2x Vakuumspanneinheit im Bohranlagentisch
2x 0-Linie einsteuerbar

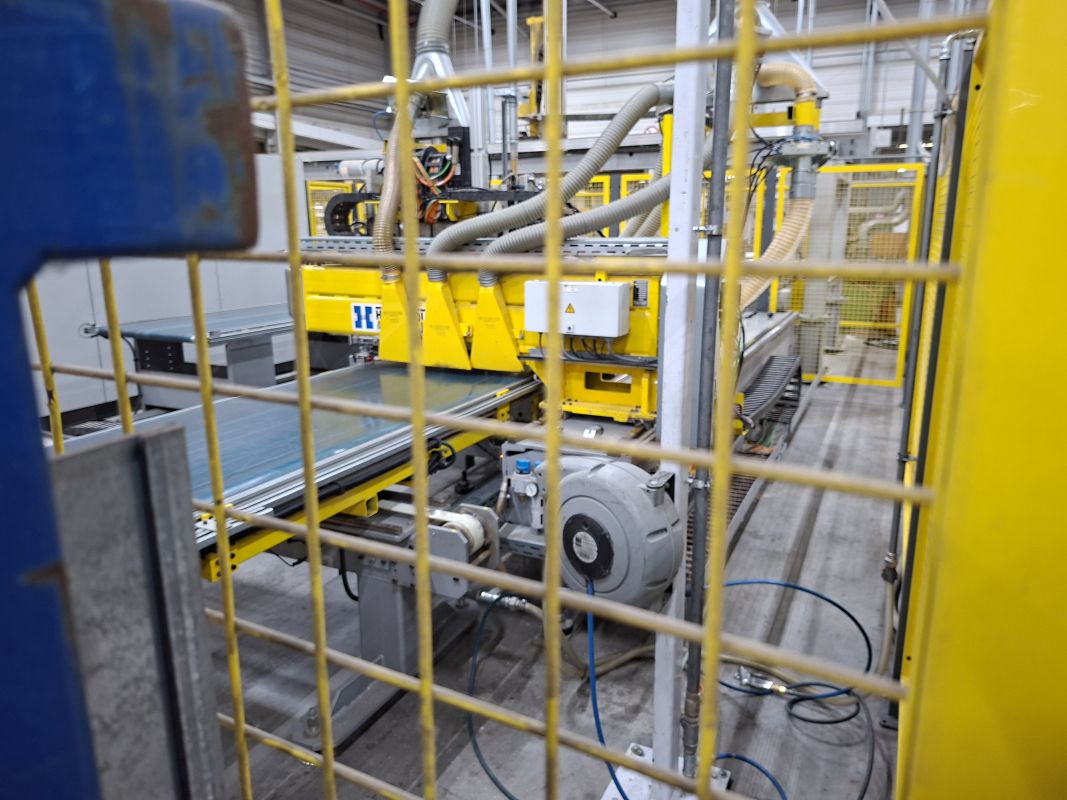

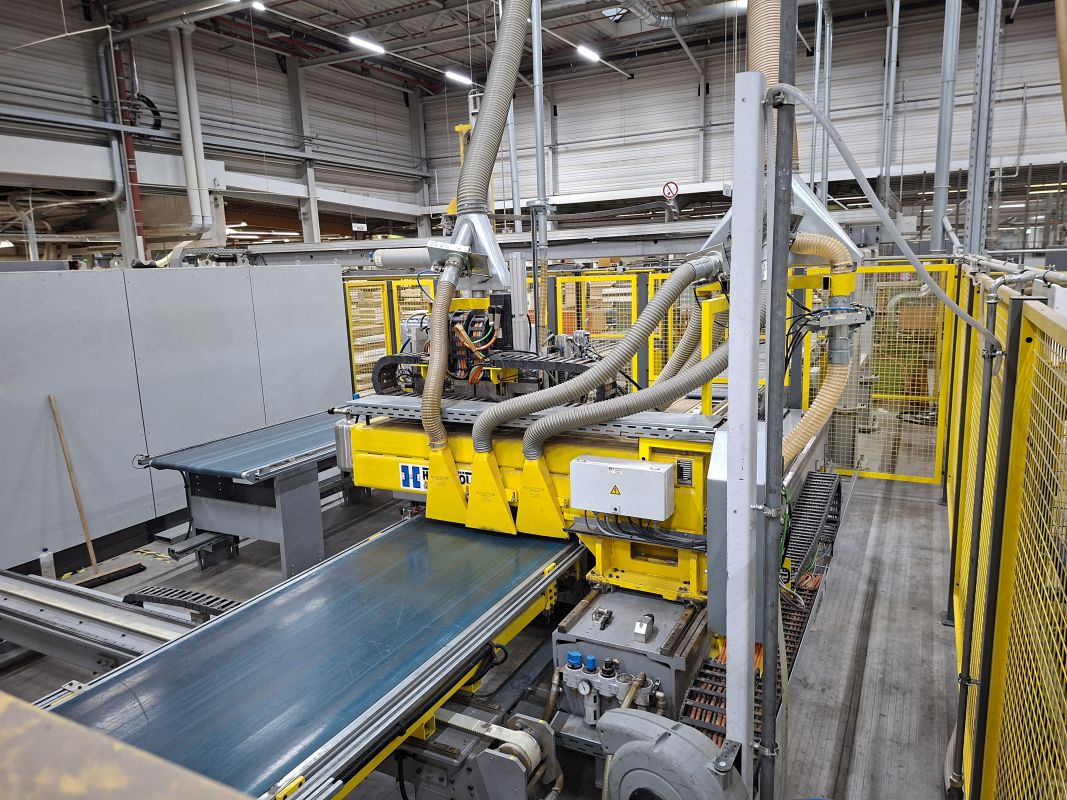

Support
Support ist in X-Richtung mittels Servomotor verfahrbar

2x Bohrgetriebe (Support 1)
Support ist mit 2 Aggregaten bestückt (Bearbeitung von oben)
einzeln verfahrbar in Y-Richtung mittels Servomotor
einzeln verfahrbar in Z-Richtung mittels Servomotor
Bohrgetriebe a=32 mm, mit Frequenzumrichter regelbar, Bohreraufnahme Ø 10h7 mit Madenschraube
abrufbaren Spindeln, 8000 U/min
Bohrgetriebe: zwei 16-spindelige Bohrgetriebe

Nutsäge (Support 1)
Sägeeinheiten zum einbringen von Sonderrückwandnuten
Sägeaggregat mit Werkzeugaufnahme, Drehzahlregulierung durch FU
Pneumatisch vorsteuerbar Arbeitsposition

2x Frässpinde re/li an der Vorderkante (Support 1)
Pneumatisch vorsteuerbar Arbeitsposition

Übergabe-Shuttle
Zahnriemensektion 900 mm breit x 2500 mm lang
Horizontalhub ca. 2500 mm mittels Drehstrommotor

Rückführung
Transportsektion 950 mm breit x 4000 mm lang
pneum. Stopper

90° Dreheinheit
Vakuumsauger
pneumatischer Hub
Drehen mittels Drehstrommotor um +/- 90°

Abgabestationen / automatische Entnahme
Transport 950 mm breit x 3000 mm lang
Positionierung der Korpusteile mittels Geber

Manuelle Entnahme
Zahnriemensektion 900 mm breit x 3000 mm lang

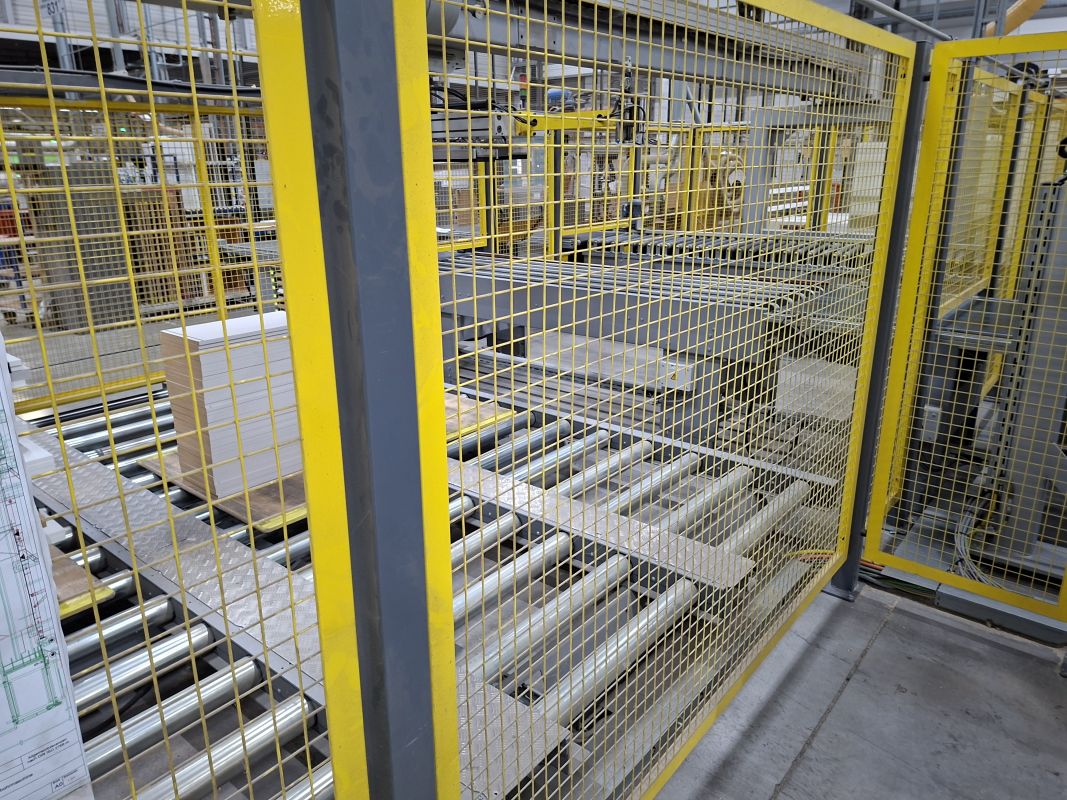

Schutzanlage für Beschickung
45 m Schutzzaun mit 3 Zugangstür
2 Schiebetüren zur Beschickung der Bodenrollenbahnen
Eingabe, Anforderung und Freigabe durch Quittierung



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
