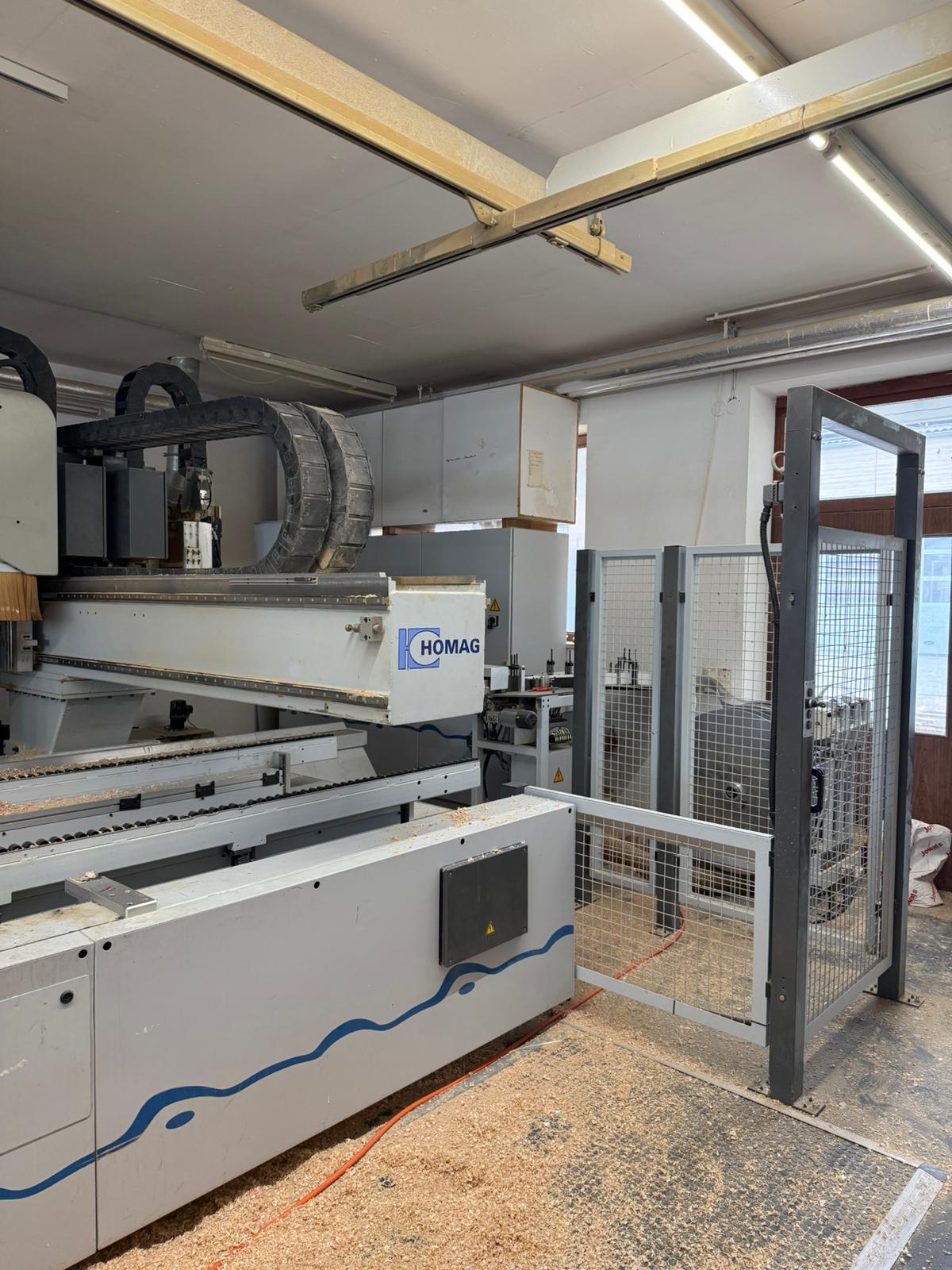

CNC - Bearbeitungszentrum

CNC - Bearbeitungszentrum
Fabrikat: Homag
Typ: PROFI BAZ20/30/16/V/D
Baujahr: 2003


Technische Daten

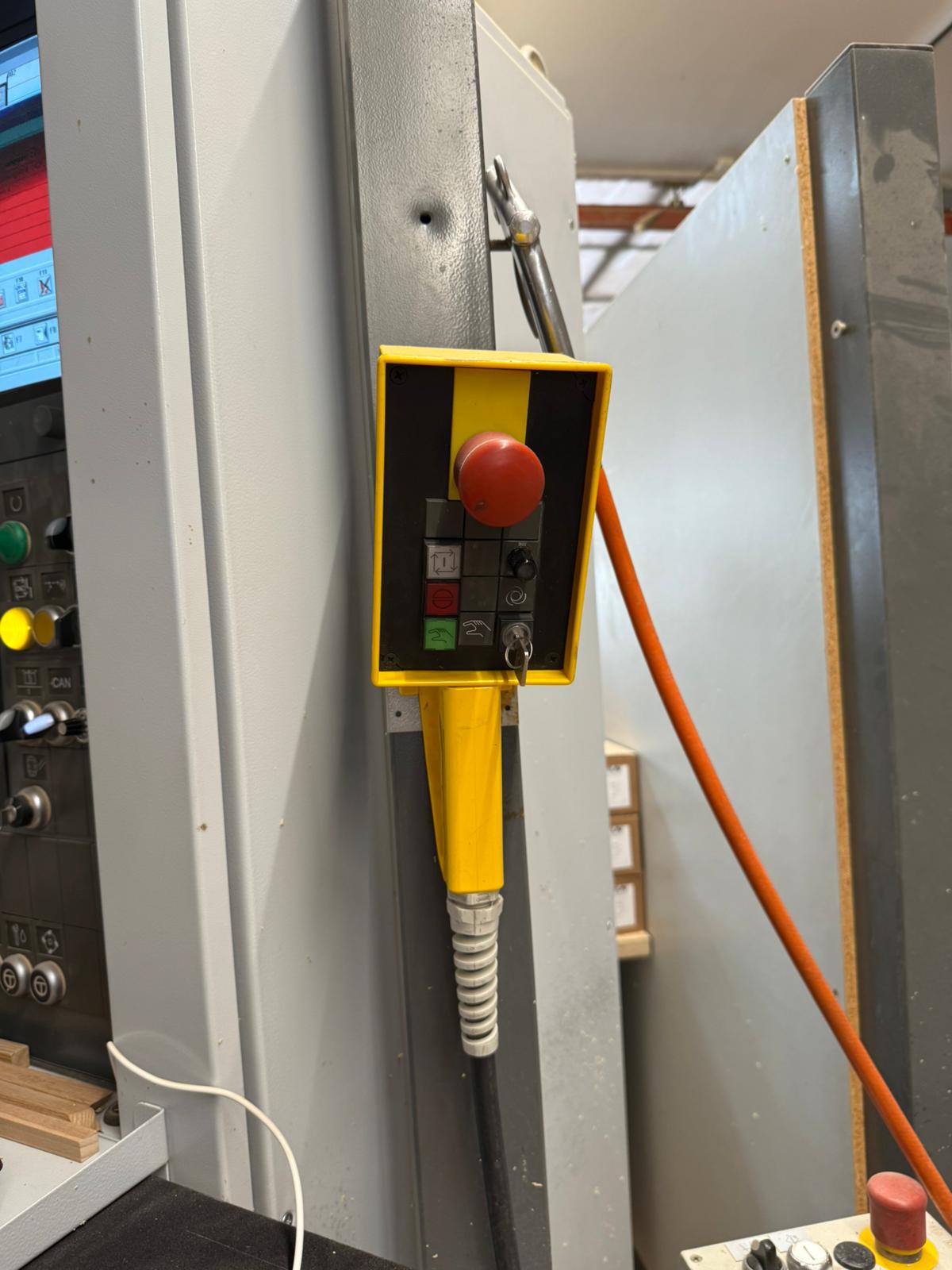

Homatic - CNC Steuerung

CNC Programmiersystem WOODWOP

Postprozessor

Werkstückmaß
- Werkstücklänge: 800 - 3000 mm
- Werkstückbreite: 350 - 1400 mm
- Werkstückdicke: max. 70 mm mit Kante / max. 80 mm für Fräsbearbeitung
- Friesbreite: min. 120 mm
- Gewicht: max. 150 kg

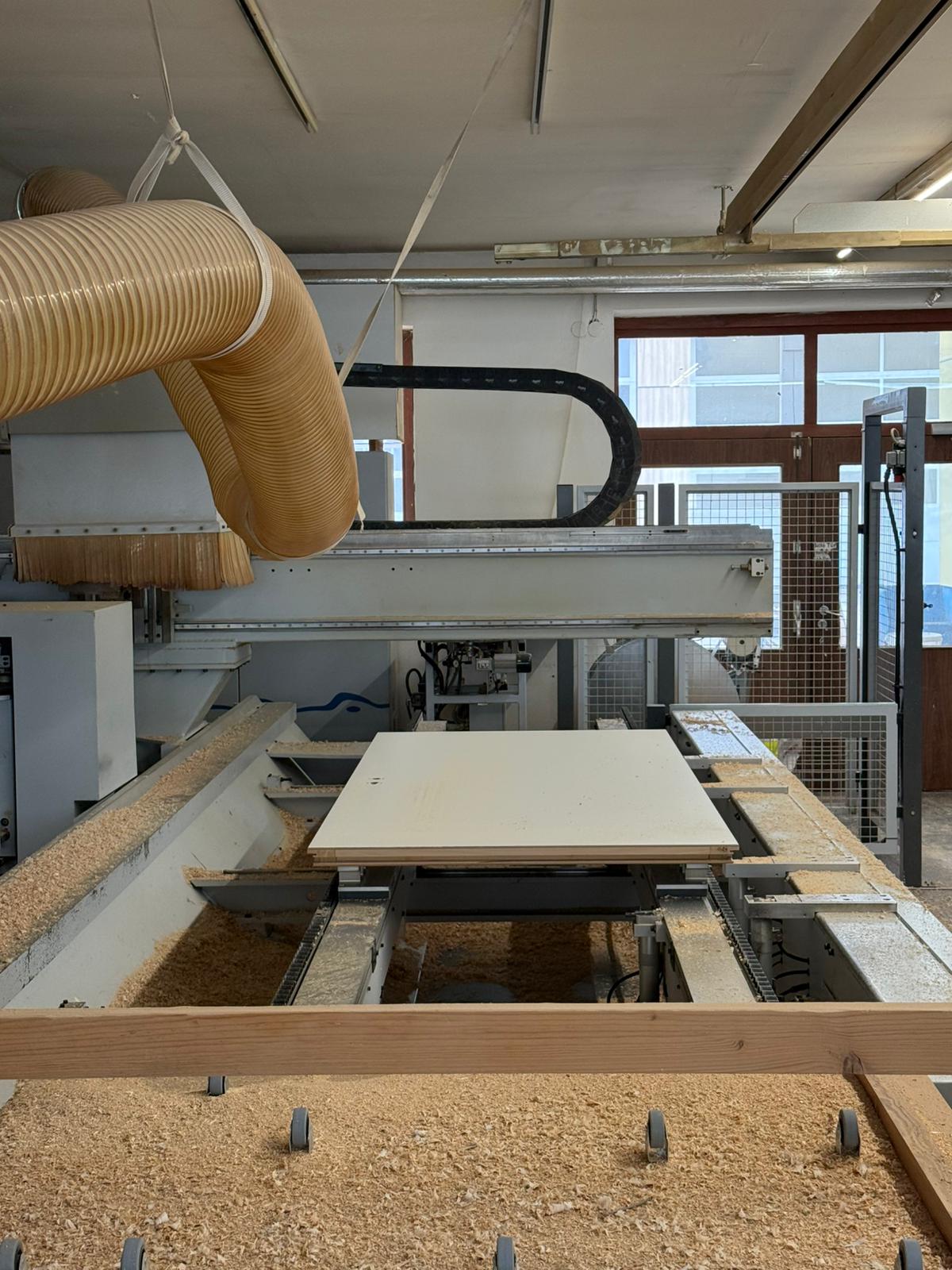

Durchlauftisch
- Längskonsole 1 fest installiert
- Längskonsole 2 manuell über Breitenverstellung in Y-Richtung verstellbar
- 8 Vakuumspanner 125 x 50 x 100 mm
- Arbeitshöhe Unterkante Werkstück 950 mm

Motor, Breitenverstellung Längskonsole D-Tisch
- für unterschiedliche Werkstückbreiten über Servoantrieb für Durchlauftisch
- Pro Längskonsole

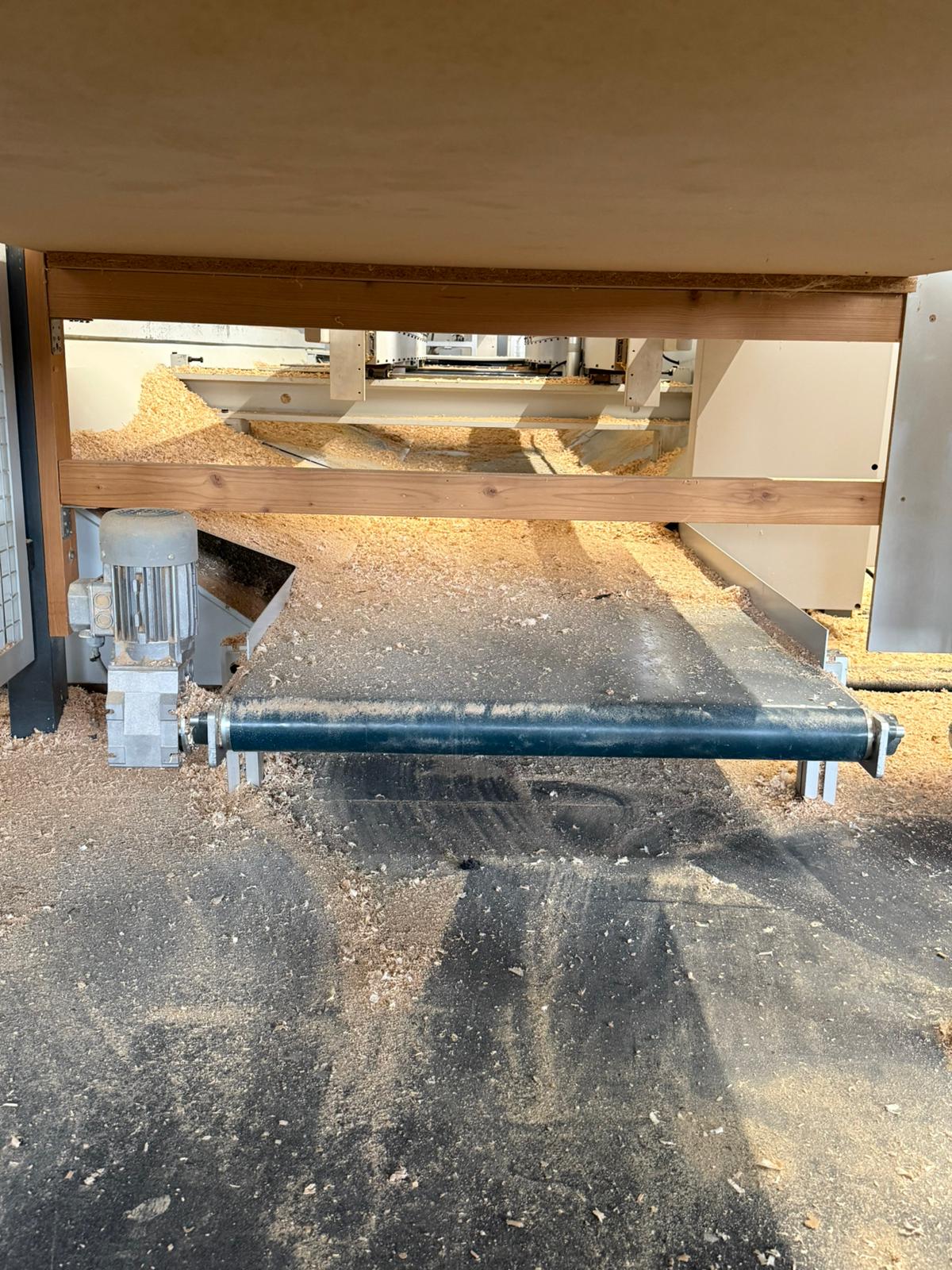

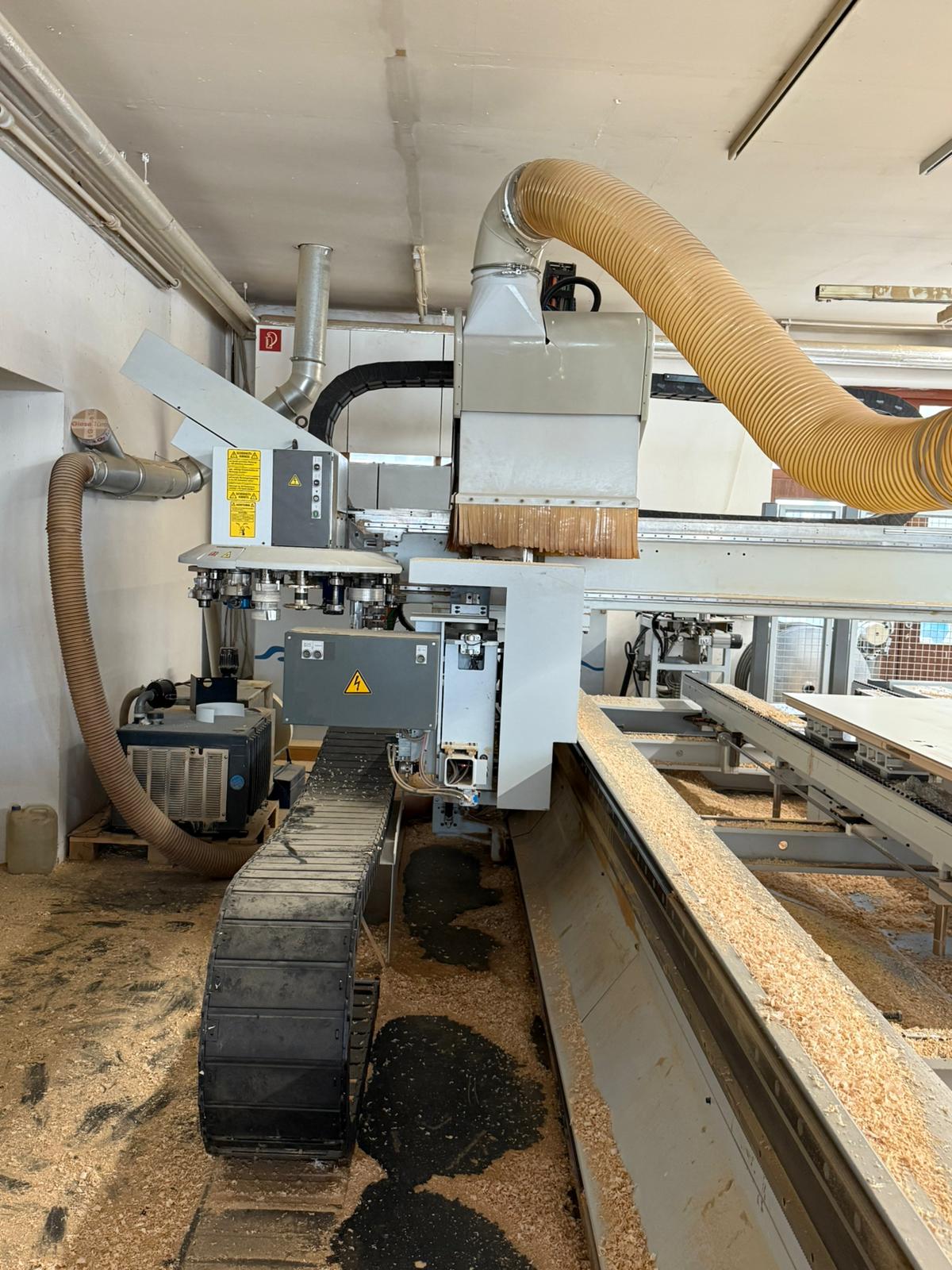

Spänetransportband
- Späne und Reststückentsorgung über Integriertes Späneband unterhalb der Längstraversen

Anschlagbolzen für Deckschichtüberstand
- Anschlagbolzen mit Hub-Dreheinrichtung für Werkstücke mit max. 20 mm Deckschichtüberstand
- Einzeln anwählbar, endlagenüberwacht, Hub 110 mm.
- für manuelles Auflegen von Türen

Vakuumpumpe 100/140 m3/h

Aggregat zum versetzten der Vakuumspanner
- aufgebaut am Aggregateträger mit pneumatischer Ausstellkonsole
- Für max. 4 Vakuumspanner pro Längskonsole

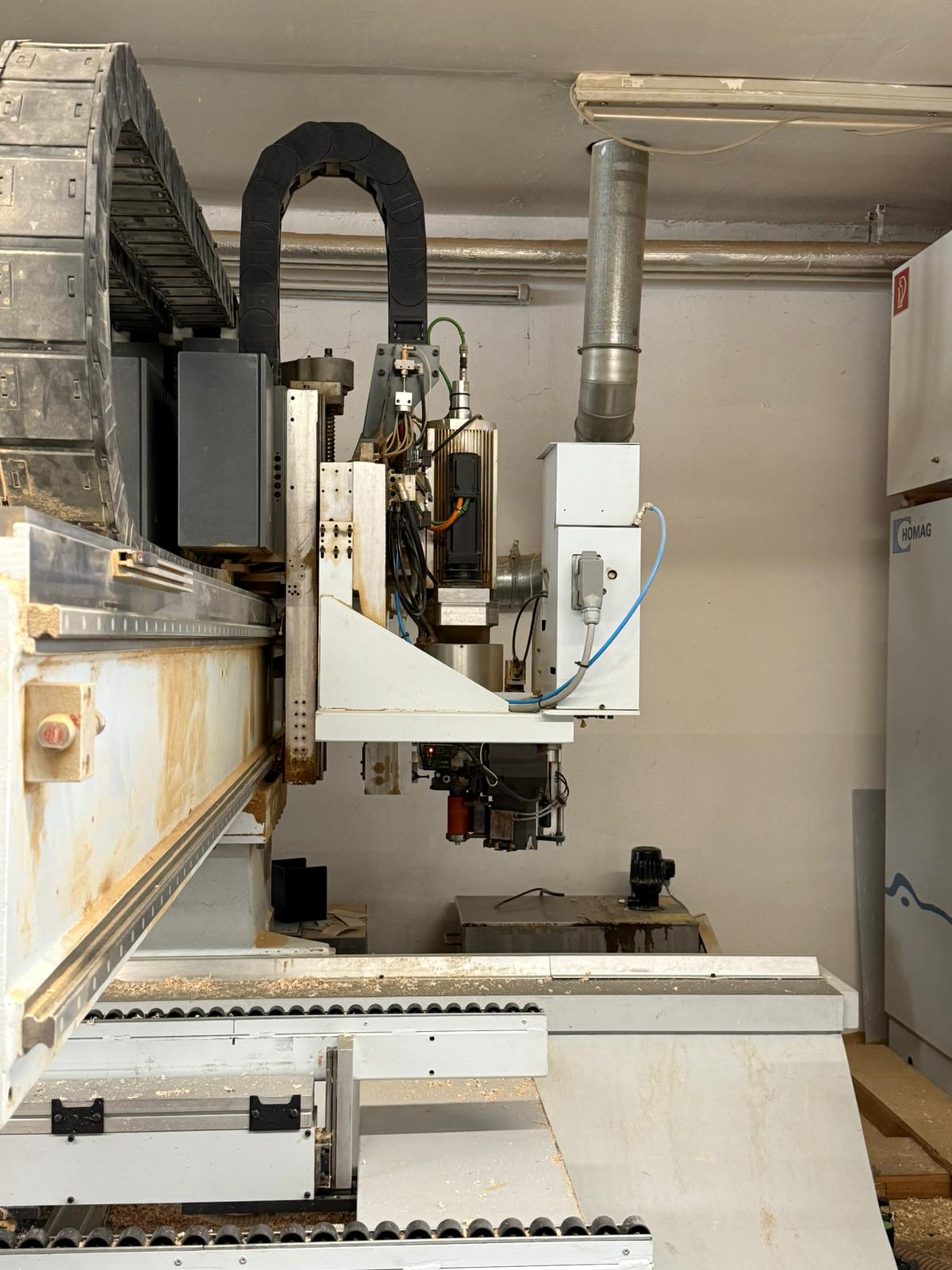

Hauptspindel 12 kW
- Werkzeugaufnahme HSK F63
- Raumabsaugung für alle Werkzeuge und Aggregate
- Drehstrom Asynchronmotor 12 kW bei S1, wassergekühlt
- Werkzeuggewicht: max 6 kg inkl. Aufnahme
- Wz - Länge: max. 200 mm ab Motor-Spindelunterkante
- Werkzeugdurchm.: max. 180 mm für Fräswerkzeuge / max 200 mm für Schleifwerkzeuge
- Frequenzwandler: 15 kW
- Drehzahlbereich: 1500 - 18000 1/min stufenlos, programmierbar
- Volle Nennleistung ab 12000 1/min

Aggregate- Schnittstelle für Hauptspindel
- zum Anschluss der Bearbeitungsaggregate
- Schnittstelle Pneumatik und Schwenkantrieb
- C-Achse mit Drehmomentmitnahme und 3 - Punkt Abstützung

Tellerwechsler 18-Fach
Für Werkzeuge und Aggregate mit HSK F63
Werkzeuggewicht: 6 kg
Wz-Länge: max. 200 mm ab Motor-Spindelunterkante

Folgende Werkzeug- und Aggregatebestückungen sind möglich
- 18 x Ø max. 130 mm
- 9 x Ø max. 180 mm und 9 x Ø max. 70 mm
- Werkzeugdurchm. max. 200 mm für Schleifwerkzeuge
- Werkzeugwechsler hochfahrbar für mitfahrenden Pickupplatz auf linker Seite

Bohr-/Fräsaggregat 4 - Spindeln F. Wz-Wechsler
- zum autom. Einwechseln in die Hauptspindel
- Spannzangenaufnahme ER25 bis max. 16 mm Schaftdurchmesser
- Werkzeugausstand max. 50 mm
- Drehzahl: max. 13500 1/min
- Standartspannzange Ø 10 mm
- Über C-Achse unbegrenzt schwenkbar
- ohne Werkzeug

Schlosskastenfräsaggregat 2 Spindeln D=16/20
- mit integrierter Ausblasdüse
- Zweiseitiger Spindelaustritt mit gegenläufiger Drehrichtung
- Drehzahl: 12000 1/min
- Über C-Achse unbegrenzt schwenkbar
- ohne Werkzeug

1x Weldon-Spannfutter: Ø 20 mm
- Reduzierhülse für Wz. Ø 16 mm
- Werkzeuggesamtlänge: 180 mm
- Werkzeugausstand: max. 135 mm

1x Spannzange ER16 mit Ø 10 mm
- Werkzeuggesamtlänge: max. 70 mm
- Werkzeugausstand: max. 40 mm

Säge-/Bohraggregat schwenkbar für Wz.- Wechsler
- Für Schmiegenschnitte sowie schräge Bohrungen
- Manuell 0 - 90 Grad schwenkbar
- Aufnahmeflansch Ø 30 mm mit Senkkopfschrauben
- TK-Durchm. 52 mm
- Vorbereitet für Kappsäge: Ø max.180 mm
- Bohreraufnahme mit Weldon-Spannfutter: D=10 mm
- Drehzahl: max. 9000 1/min
- Über C-Achse unbegrenzt schwenkbar
- Ohne Werkzeuge

Fräseraufnahme D=30 mit Späneführung
- Aufnahmedornlänge 45 oder 80 mm
- Steuerung des Späneleitbleches über C-Achse
- Platzbedarf im Wechsler Ø 140 mm

Antriebsspindel / V / für Verleimaggregate
- aufgebaut rechts am Ausleger zur Aufnahme und Antrieb von verschiedenen Verleimaggregaten

Bestehend aus:
- Kreuzschlitten mit Y-Achs-Antireb und Ausstellhub in Z-Richtung
- Antirebsspindel mit C-Achse und Elektrik-/Elektronik-Schnittstelle

Z-Achse für Antriebsspindel / V /

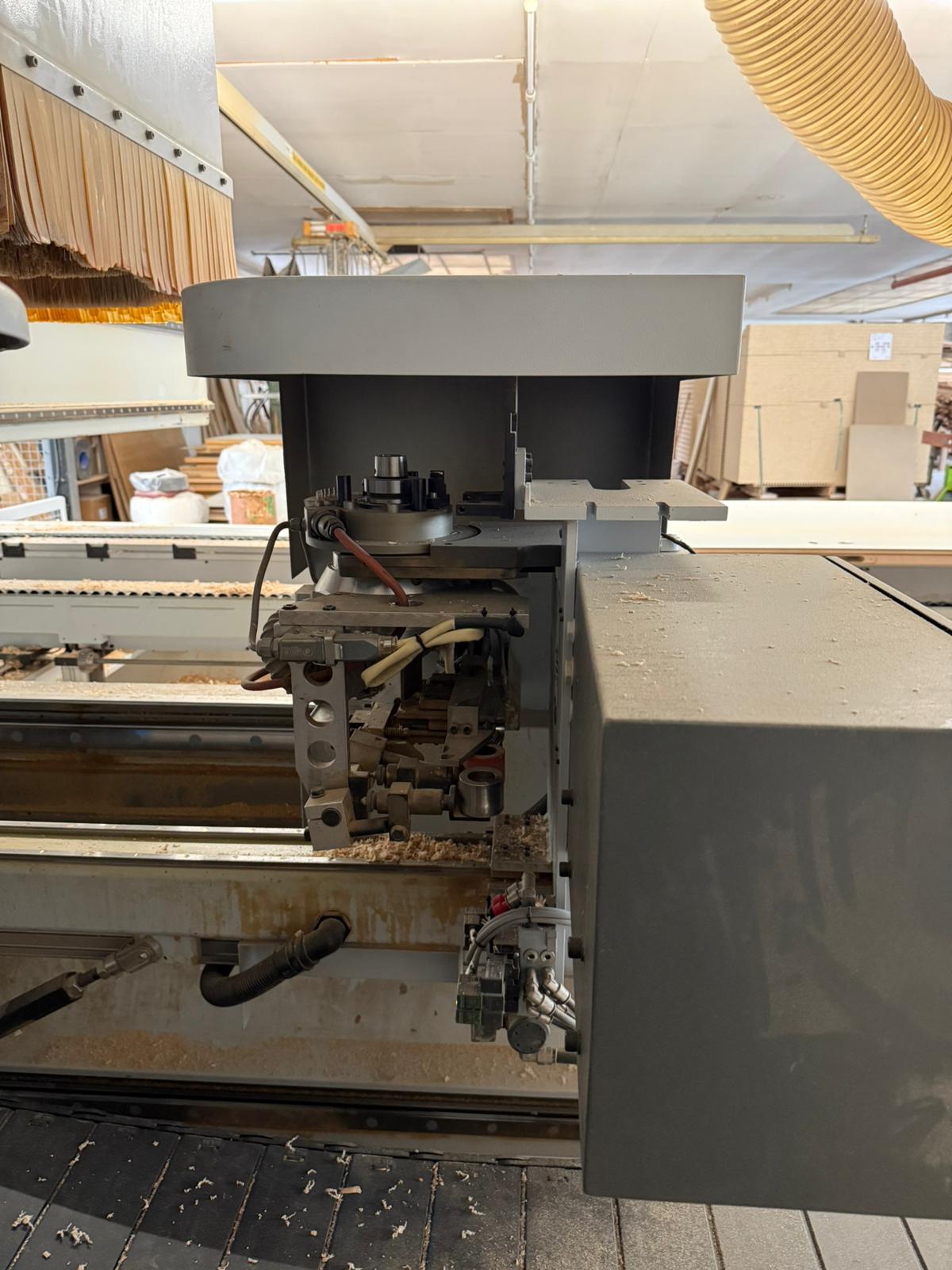

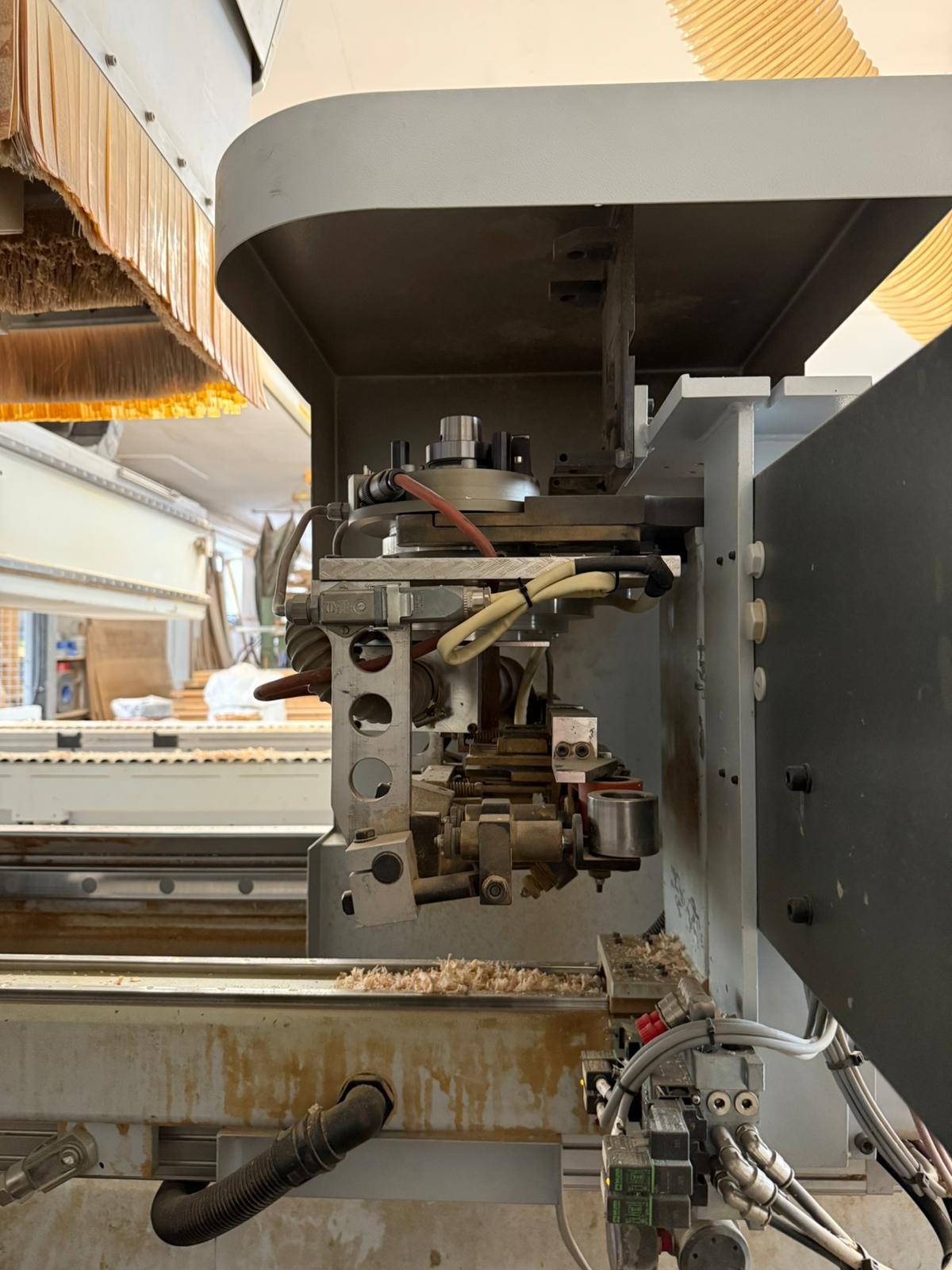

Verleimaggregat 4 Seiten 90 mm für Hauptspindel
- Für gerade Kanten mit direkter Leimangabe
- 1 Anpressrolle zum Vorpressen, 1 pneumatische Nachpressrolle, frei programmierbar
- Innenradius min. R=40 bei 90 Grad Ecke
- Aussenradius nach Flexibilität des Kantenmaterials
- Kantenhöhe: max. 90 mm
- Kantendicke Furnier: 0,4 - 1 mm
Kantenniederhalter manuell verstellbar

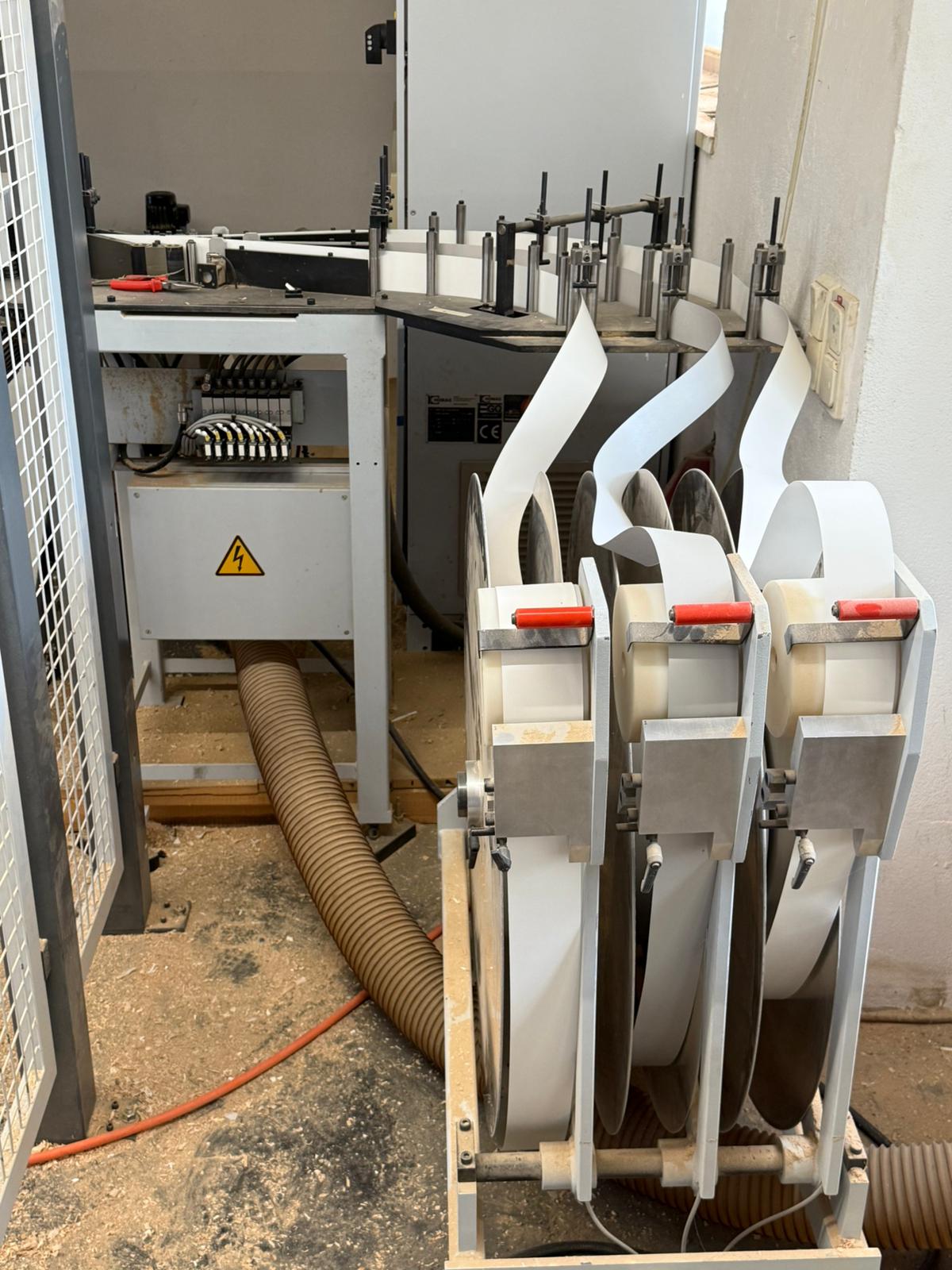

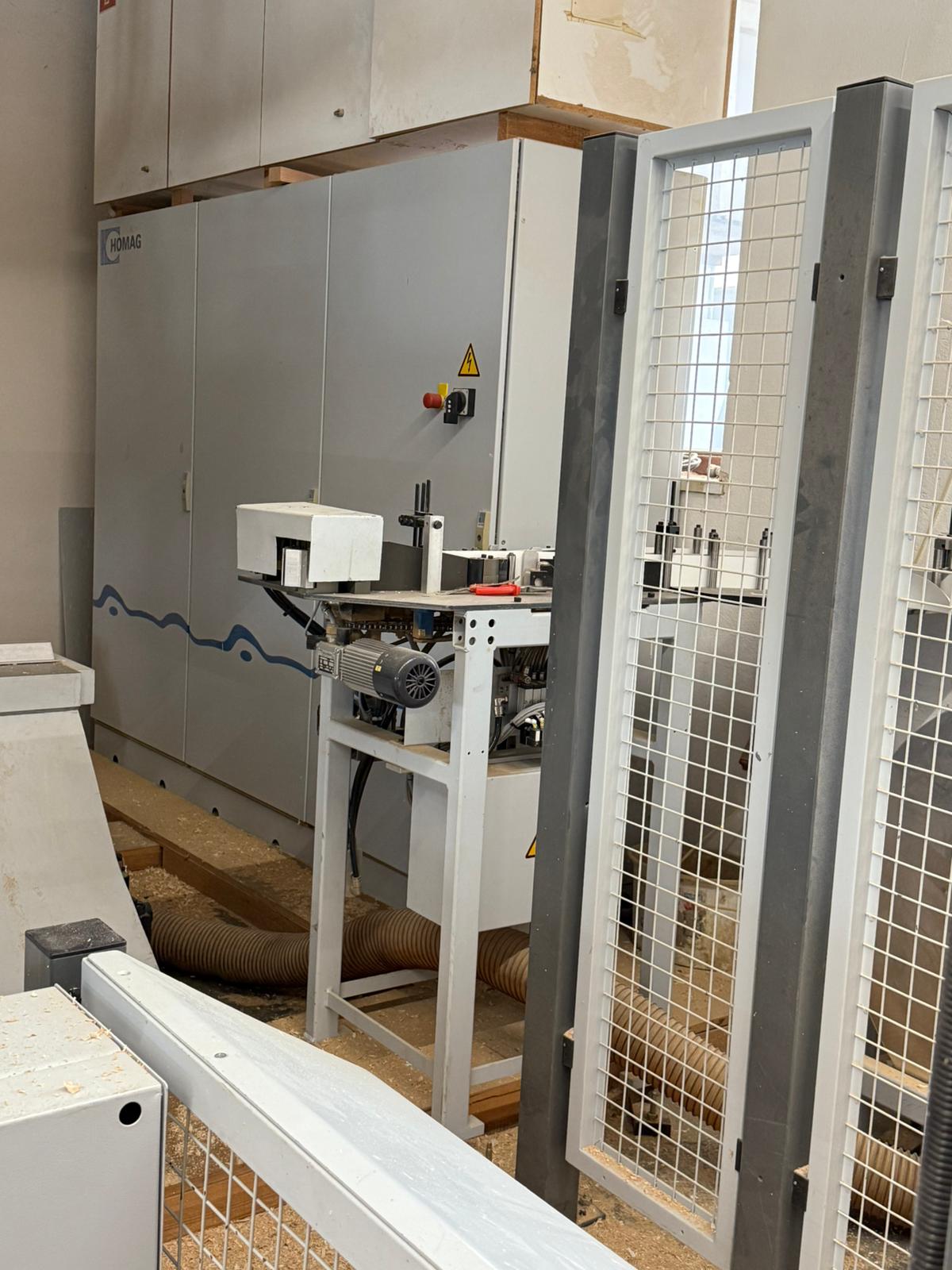

Externe Vorkappstation und 3-Fach Rolle Autom.
- Rollenteller ist zur Bedienseite aufgebaut
- Rollendurm. : 800 mm
- Kantenlänge: min. 350 mm
- Kantenhöhe: max. 90 mm
- Restkantenlängenüberwachung mit Vorschubstop bei 2400 mm

Pickup-Platz am X-Support für Sonderaggregate
- Magazinplatz für ein einwechselbares Sonderaggregat, z.B. motorisch schwenkbare Bearbeitungsspindel

Falz-Druckzone Hauptspindel
- mit Schmelzkleberreaktivierung

Bündigfräsaggregat für Wz.-Wechsler
- Gleichzeitige Bearbeitung von oben und unten
- Kantenradius: max. R=12 mm
- Abtastung von oben, unten und seitlich zum Ausgleich der Werkstück- und Kantentoleranz
- min. Aussenradius ca. R=5 mm bei 90 Grad Ecke
- min Innenradius ca. R=30 mm bei 90 Grad Ecke
- Über C-Achse unbegrenzt schwenkbar dadurch konstanter Anpressdruck rechtwinklig zur Werkstückkontur
- Drehzahl: max. 12000 1/min
- Werkstückdicke: max. 50 mm
- min. Werkstücküberstand ca. 35 mm
- mit schmalen Tastschuhen

WPL-Messerkopf
- Auslaufwinkel 5 Grad, Durchm. 70 mm

Netzwerkanschluss Ethernet



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
