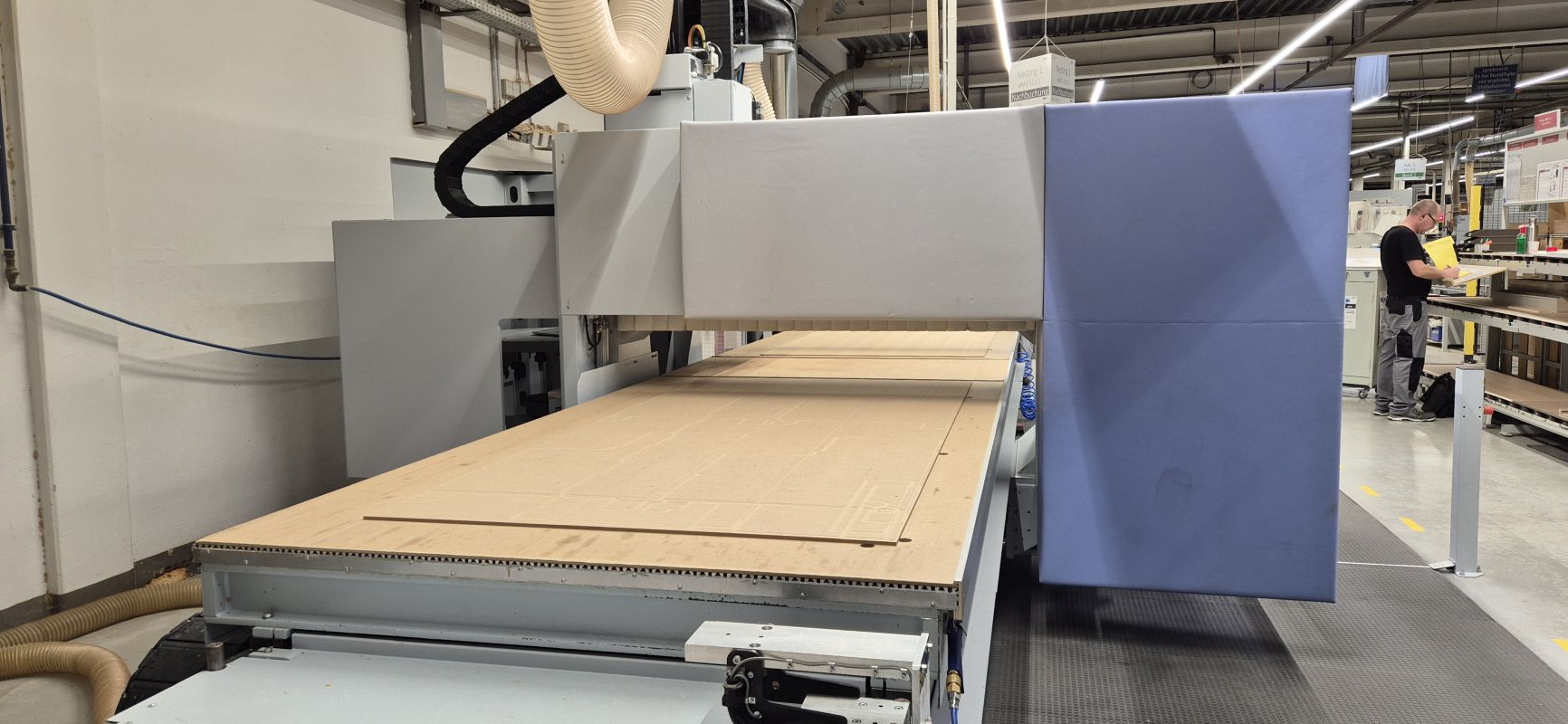

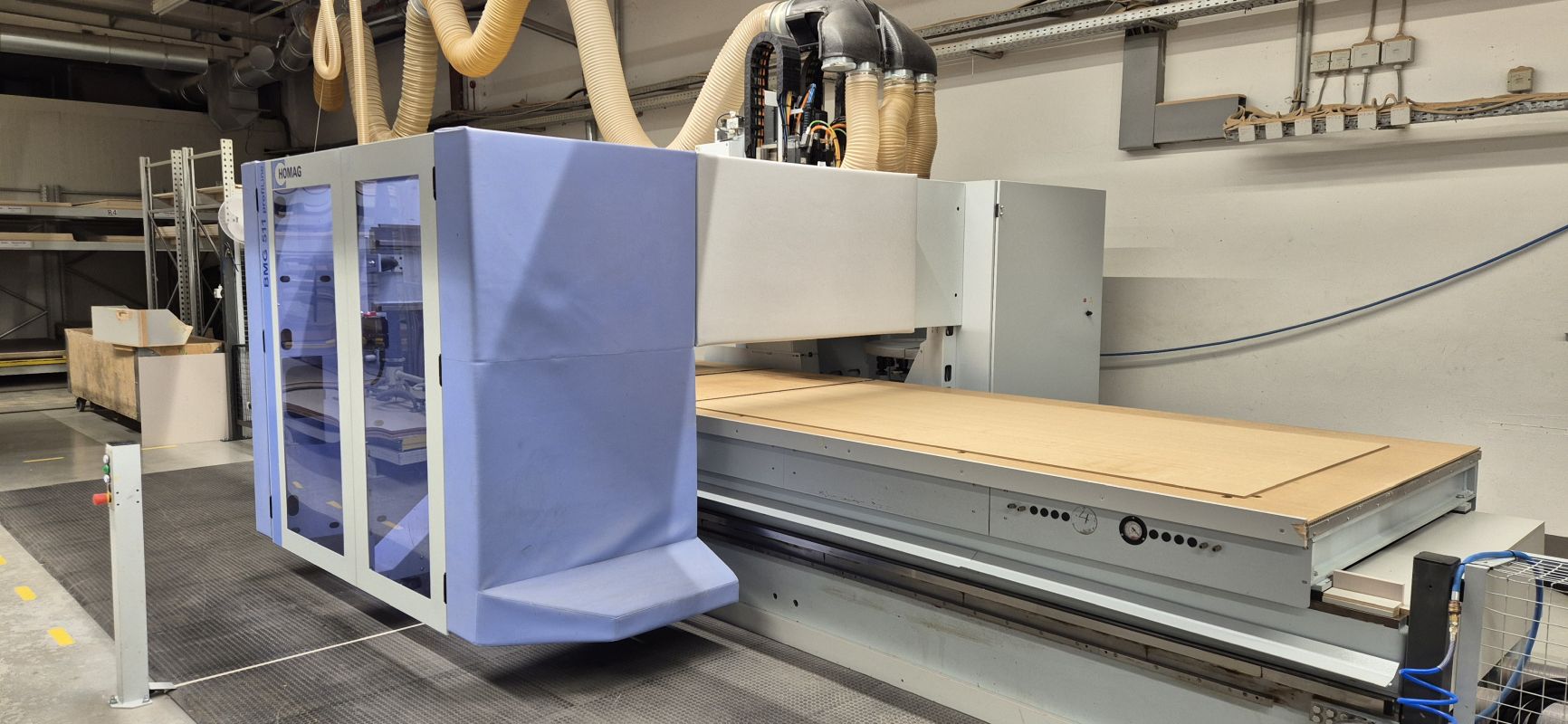

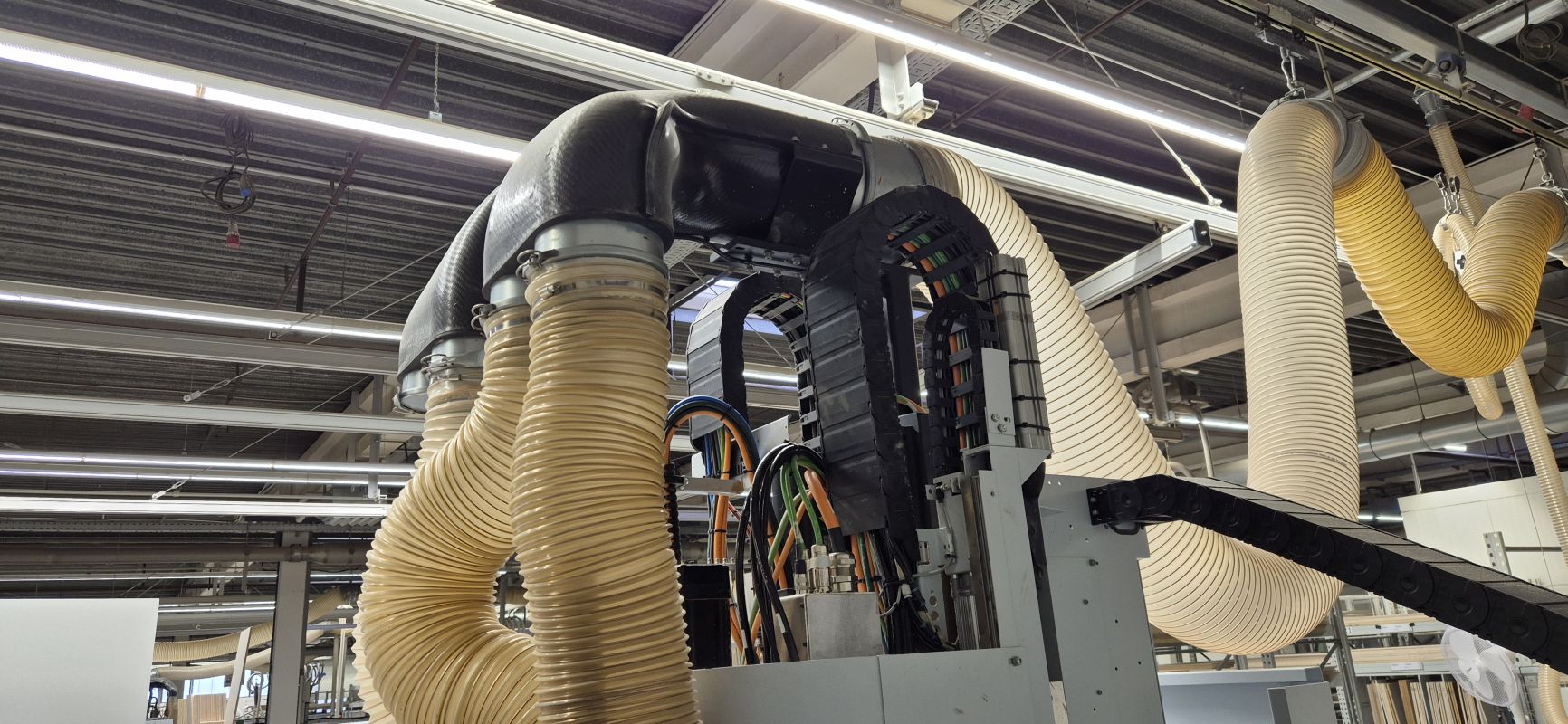

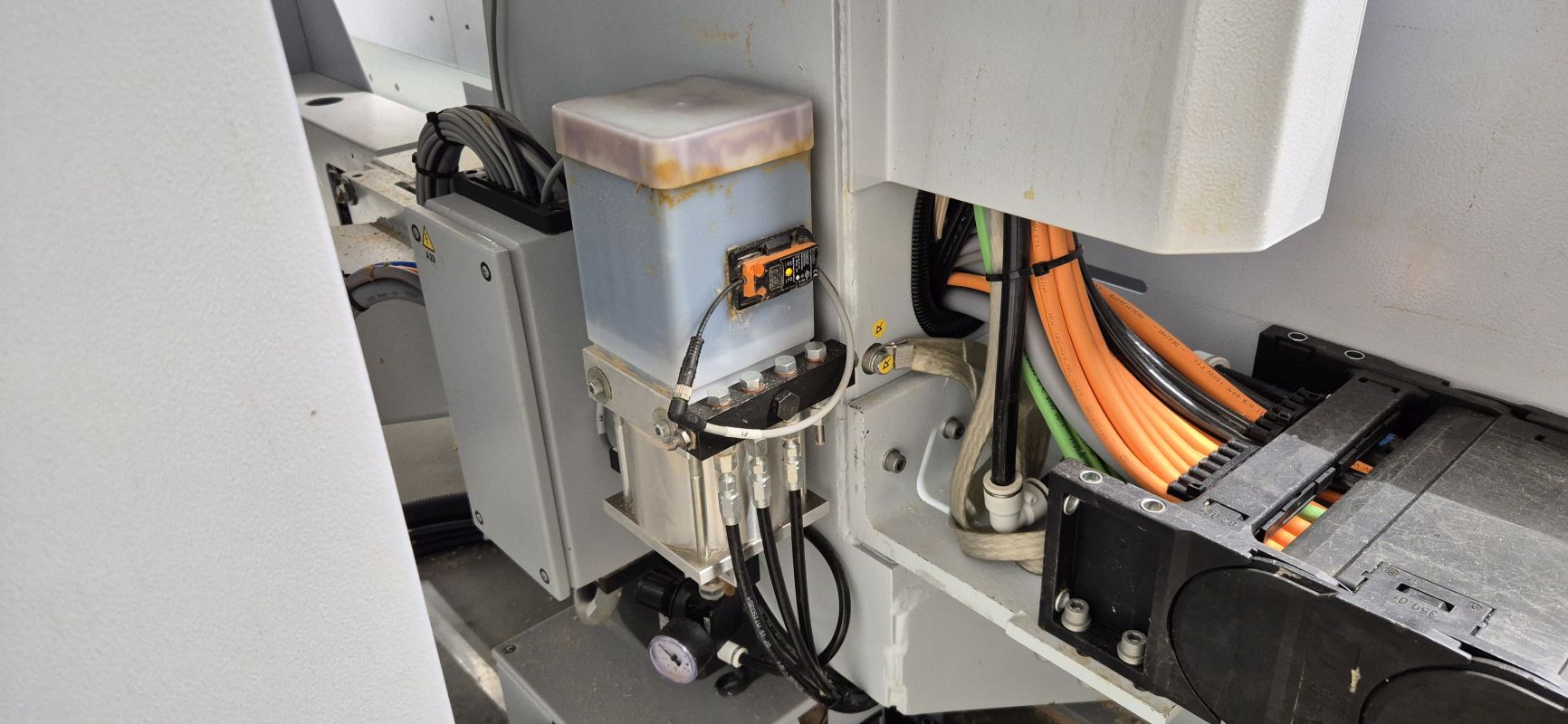

CNC - Nestingmaschine

CNC - Nestingmaschine
Fabrikat: Homag
Typ: BMG511/60/12/R
Baujahr: 2015


Technische Daten
- X-Achse 80 m/min
- 18-fach Werkzeugwechsler
- Bohrkopf mit 30 Spindeln
- 6.000 x 1.550 mm

Werkstückparameter:
Länge bei Einzelbelegung: 6.000 mm / bei Pendelbearbeitung 1.550 - 3.200 mm
Breiten: Max. 1.550 mm bei Anschlag hinten und Fräsdurchmesser 25 mm

Werkstückdicke 275 mm inklusive Spannmittel
Bis max. 60 mm mit Standardspannmittel

Speed Pack:
Erhöhung der max. Verfahrgeschwindigkeit der X-Achse auf 80 m/min.

Mit Werkzeug-Übergabeplatz, links am Maschinenbett

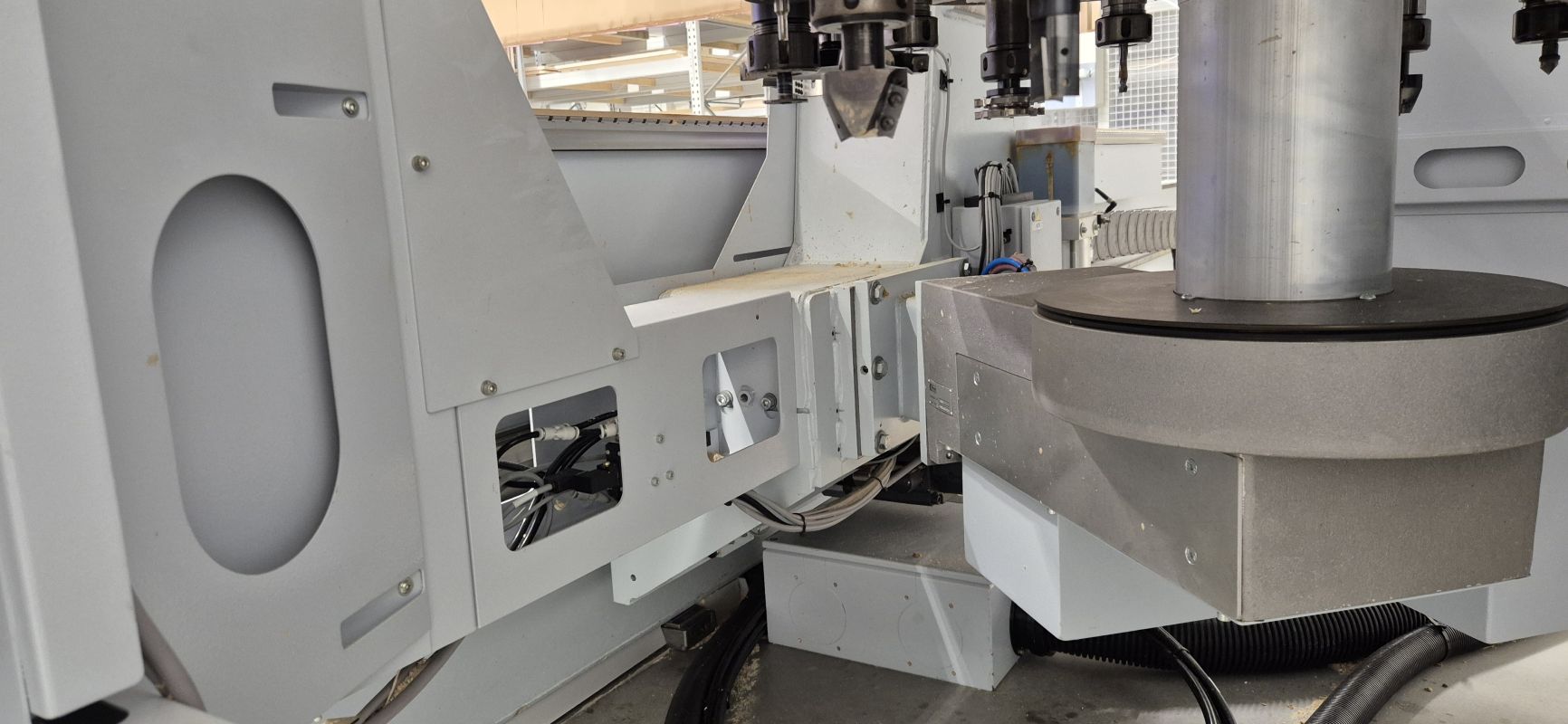

Tellerwechsler 18-fach
Möglichkeit für 18 x 130 mm Werkzeugdurchmesser  oder
9 x 180 + 9 x 70 mm. Aggregatelänge max. 320 mm

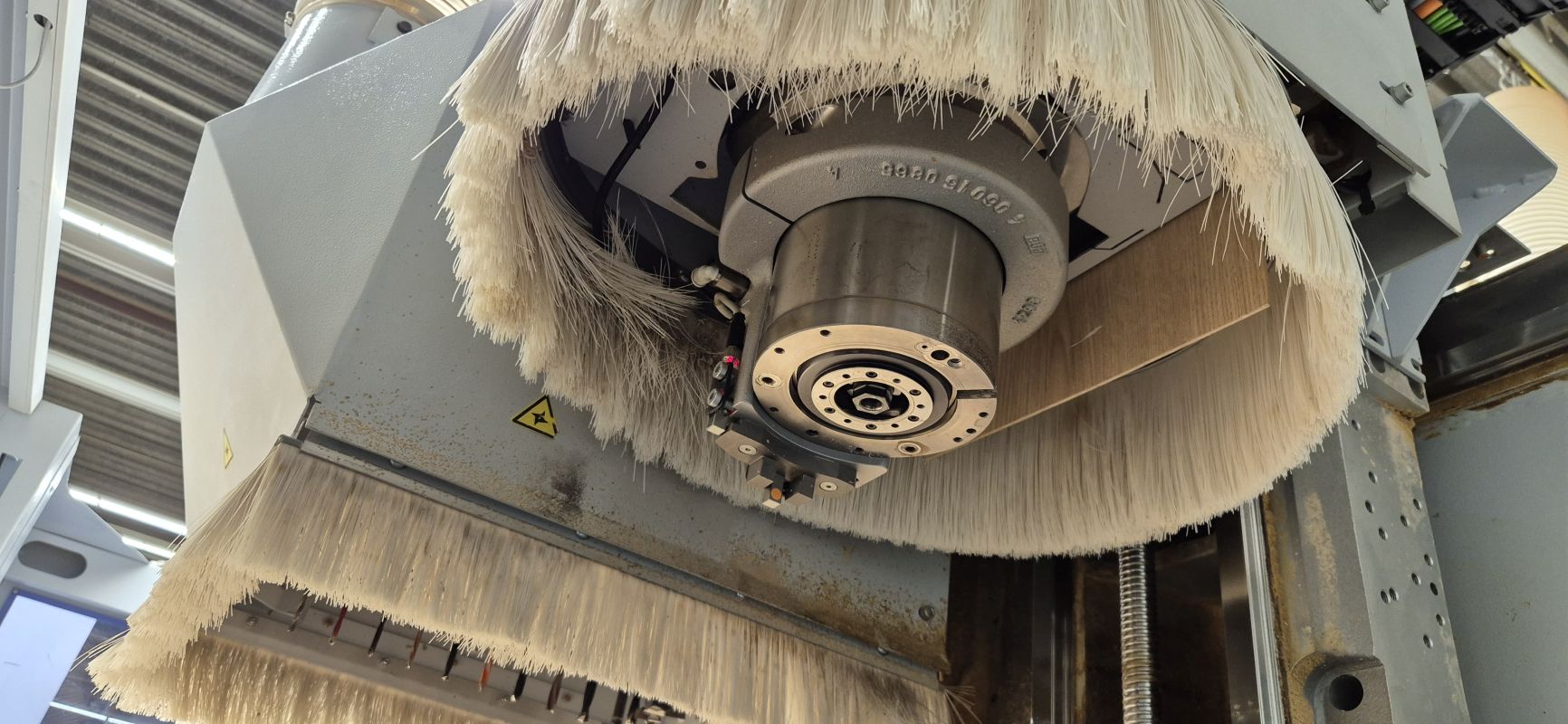

Bearbeitungsspindel 12 KW
(12 KW bei S6 Betrieb, 9,5 KW bei S1 Betrieb.
Frequenzgeregelte Umdrehung 0 - 24.000 U/min.

C-Achse mit Aggregateschnittstelle
Antrieb für alle Aggregate mit Schwenkachse, Schwenkbereich ohne Begrenzung.

Schnittstelle für FLEX-5 Aggregat

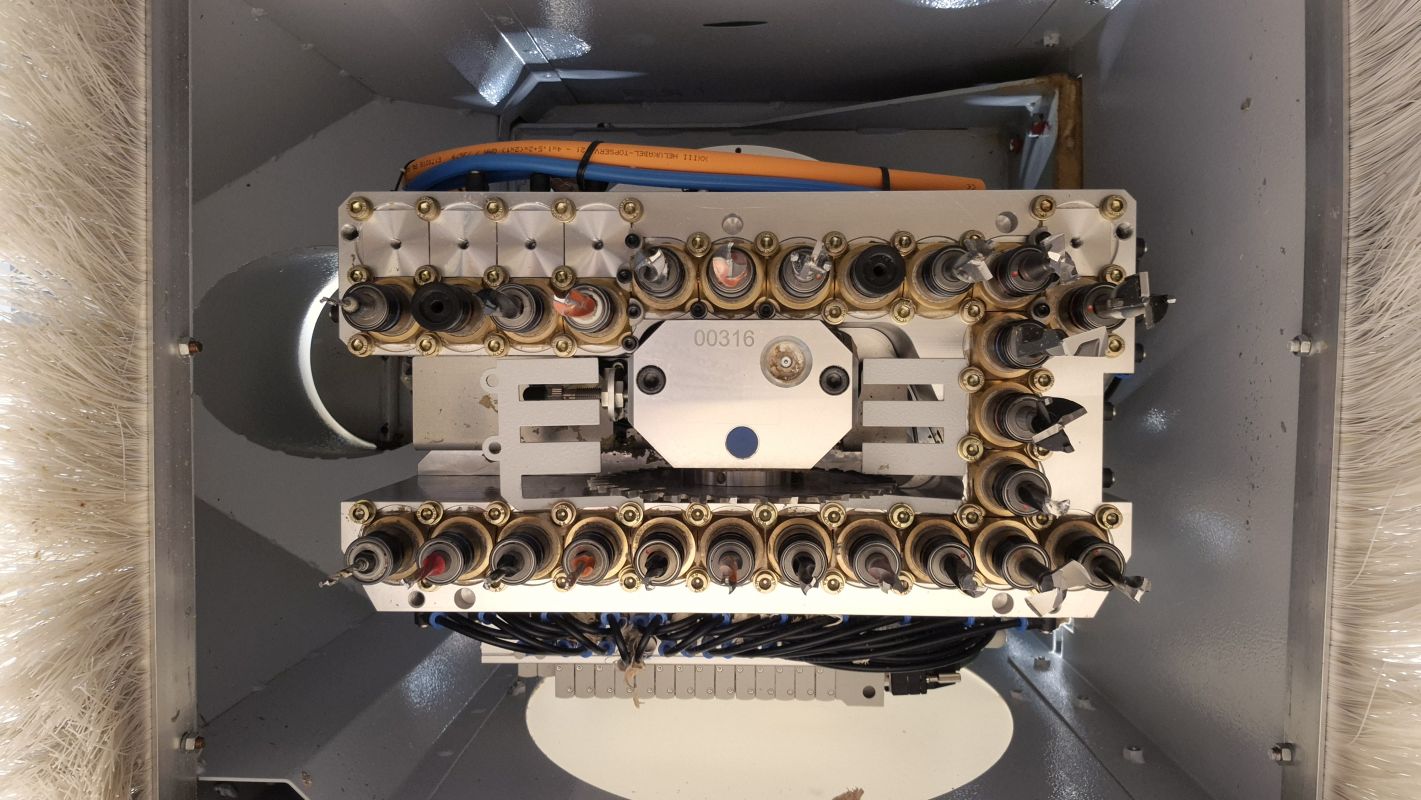

Bohrkopf 30 Spindeln:
V20 / H10 / S360° „MPU“
Multi-Processing-Unit mit C-Achse +/- 185° für Bohr- und Sägebearbeitungen mit beliebigem Winkel.
20 vertikale Spindeln im HIGH SPEED. Jede Bohrspindel mit Schnellwechselsystem.
Anordnung der Spindeln in U-Form:
3 Bohrreihen mit 11, 3 und 6 Spindeln, Spindelabstand 32 mm
10 horizontale Bohrspindeln. 4 Bohrspindelpaare mit Raster 32 mm
1 Bohrspindelpaar Abstand 320 mm

Nut- Trennsäge
für max. Sägeblattdurchmesser 200 mm.

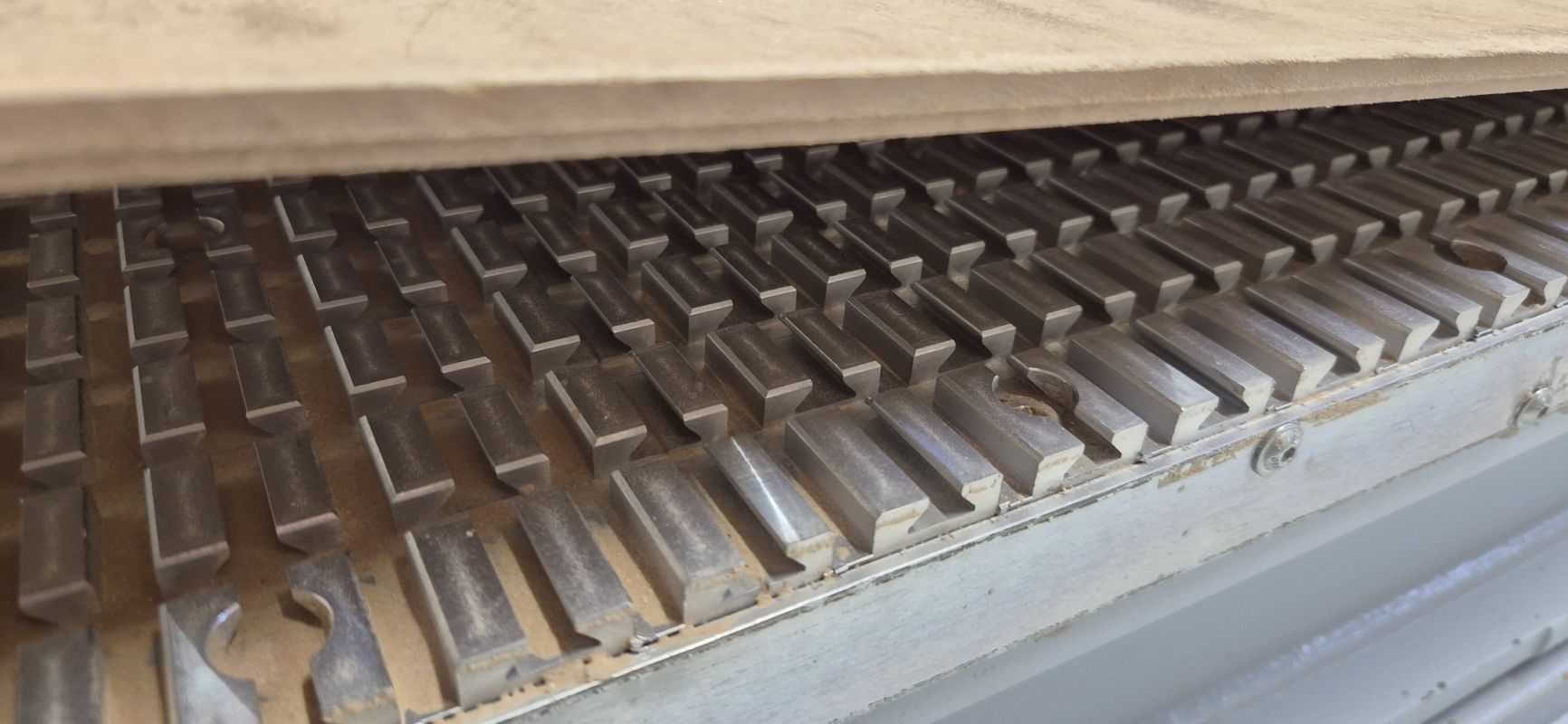

Grundaufbau Rastertisch:
Rastertisch mit genutetem Aluminiumprofil

Dynamische Platzbelegung R-Tisch
Die Maschine prüft automatisch anhand der Programmbelegung die maximal mögliche Teiledimension. Die Vakuumbereiche sind den Bearbeitungsfeldern fest zugeordnet.

Maschinensteuerung
POWERCONTROL PC 86 POWERTOUCH mit 21,5 „ Full-HD Multitouch Display
WoodWop zum grafischen, dialogorientierten Erstellen von CNC Programmen.

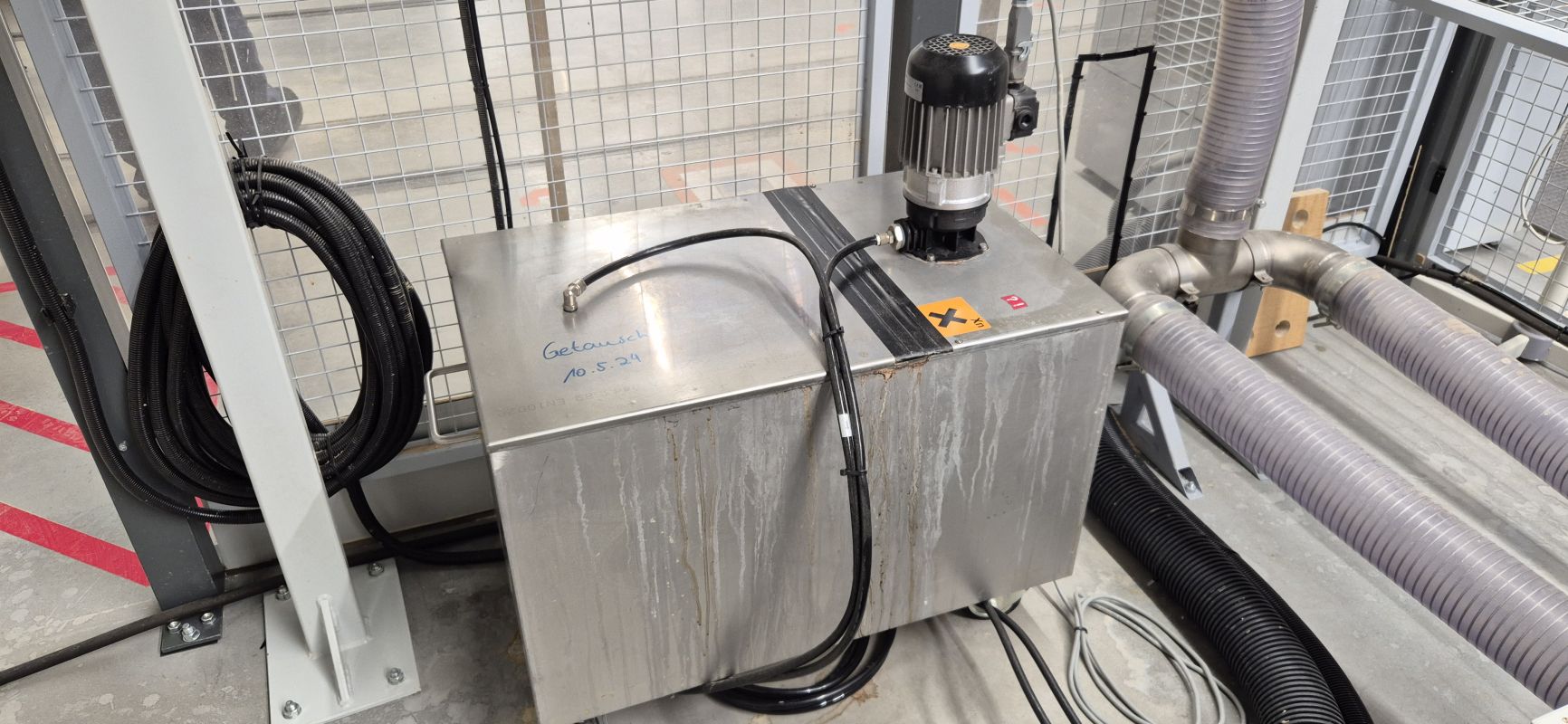

Die Maschine wird über ein bauseitiges Vakuumsystem versorgt. Ohne eigene Vakuumpumpe.

Ohne Werkzeuge.



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
