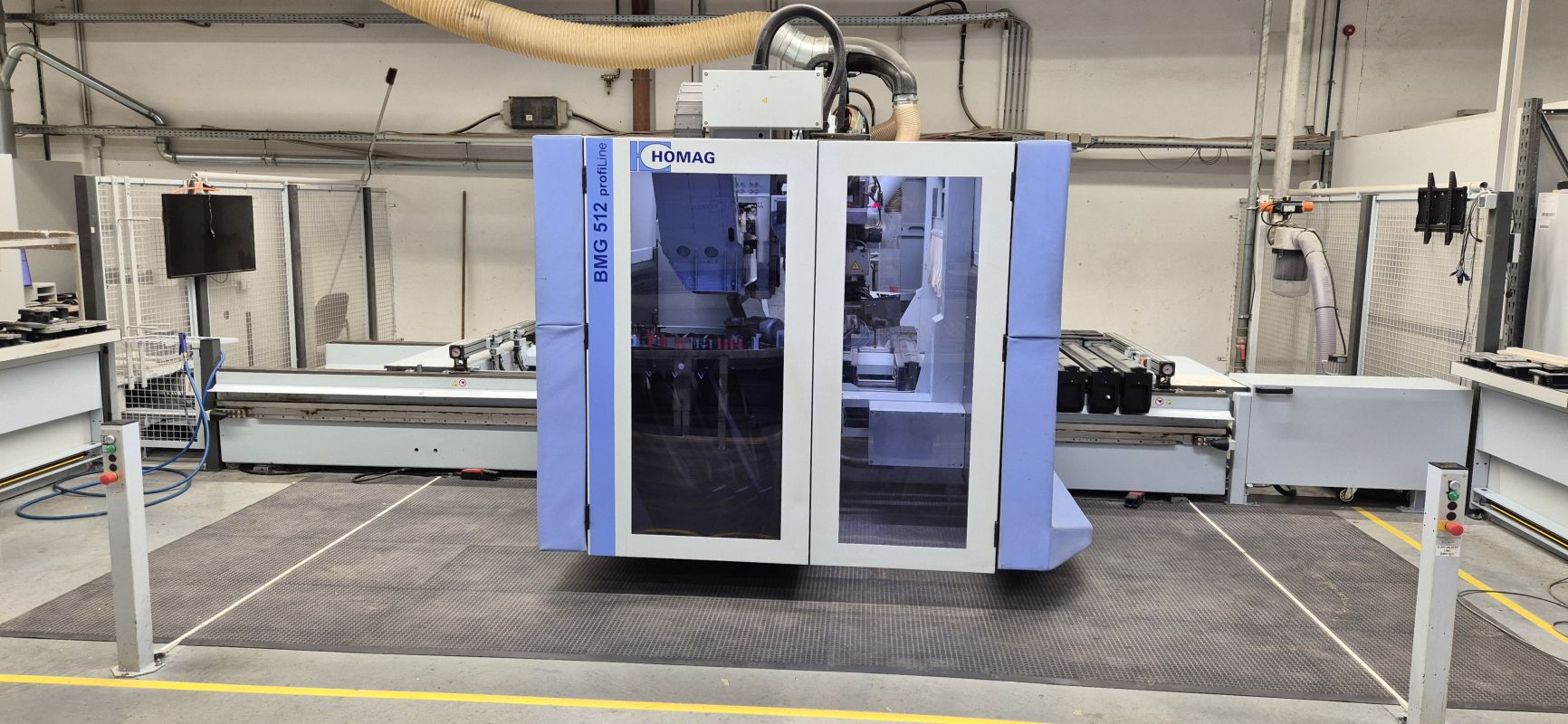

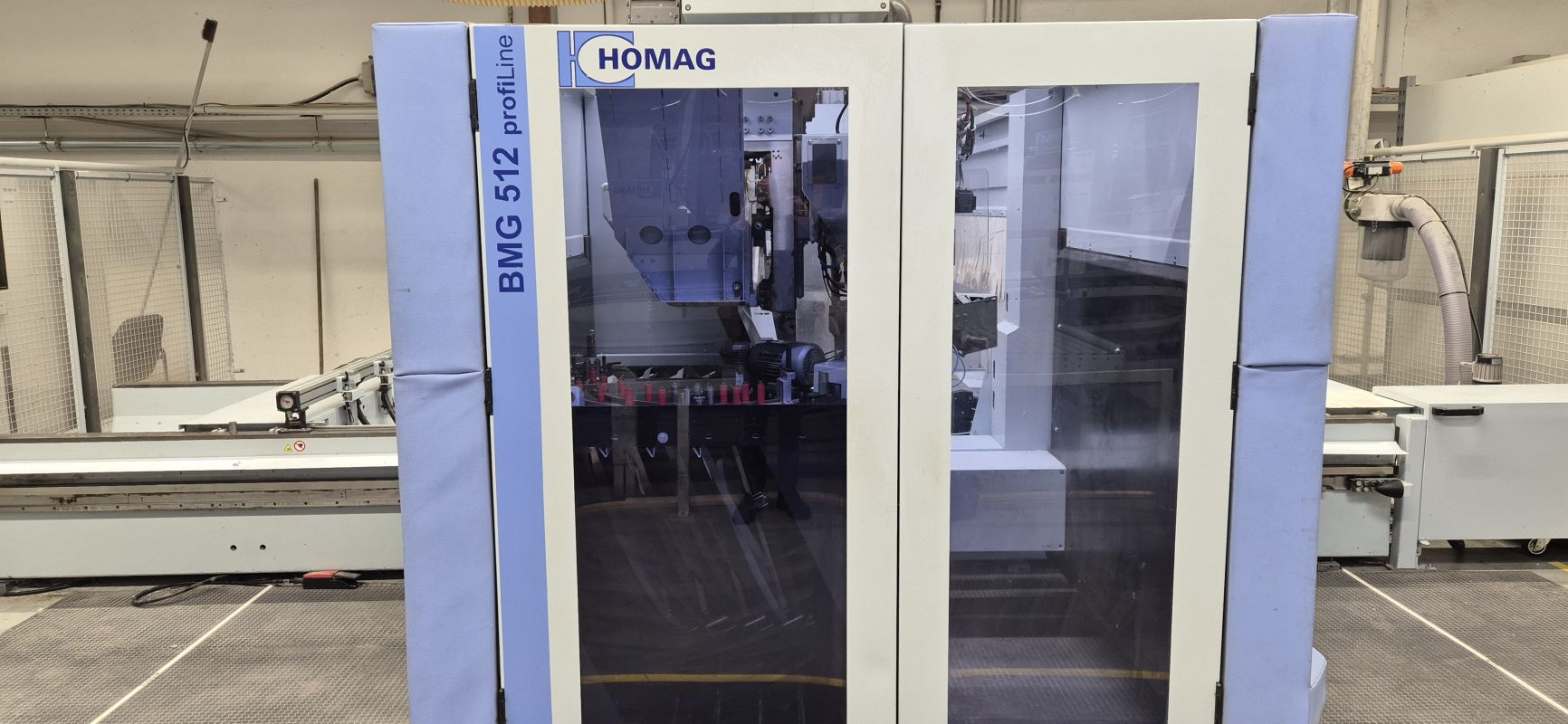

CNC - Bearbeitungszentrum mit Verleimteil

CNC - Bearbeitungszentrum
Fabrikat: Homag
Typ: BMG 512/40/12/V/A
Baujahr: 2016


Technische Daten:
- Verleimteil POWEREDGE
- 4-fach Kantenmagazin
- Automatisch rüstender Konsolentisch

Werkstückparameter:
Längen: 4.000 mm bei Einzelbelegung / 2.250 mm bei Pendelbelegung
Breiten: 1.450 mm für alle Aggregate und Anschlag vorn.
Werkstückdicke max. 300 mm ( inklusive Spannmittel)
Bis max. 60 mm mit Standardspannmittel ohne Einschränkung für Aggregate und Absaugung.

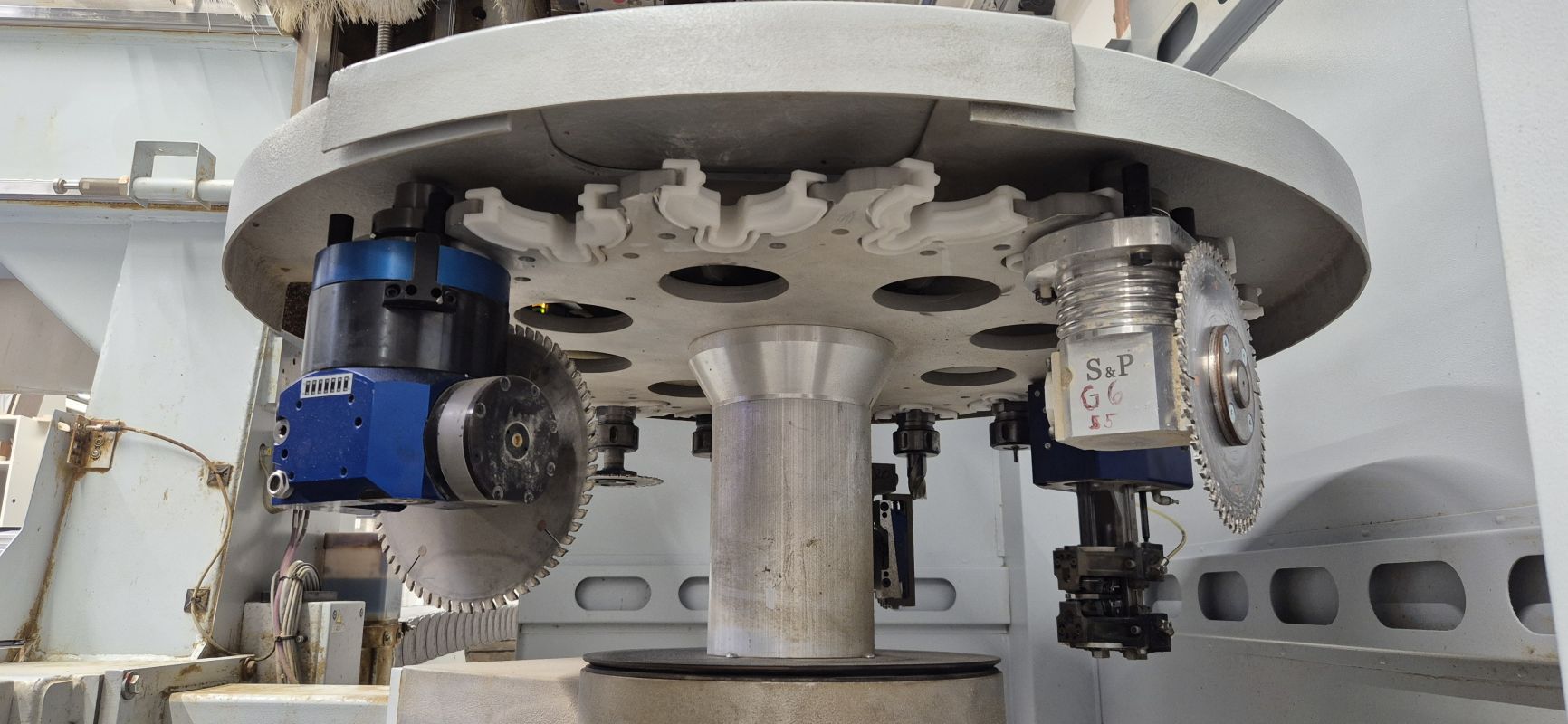

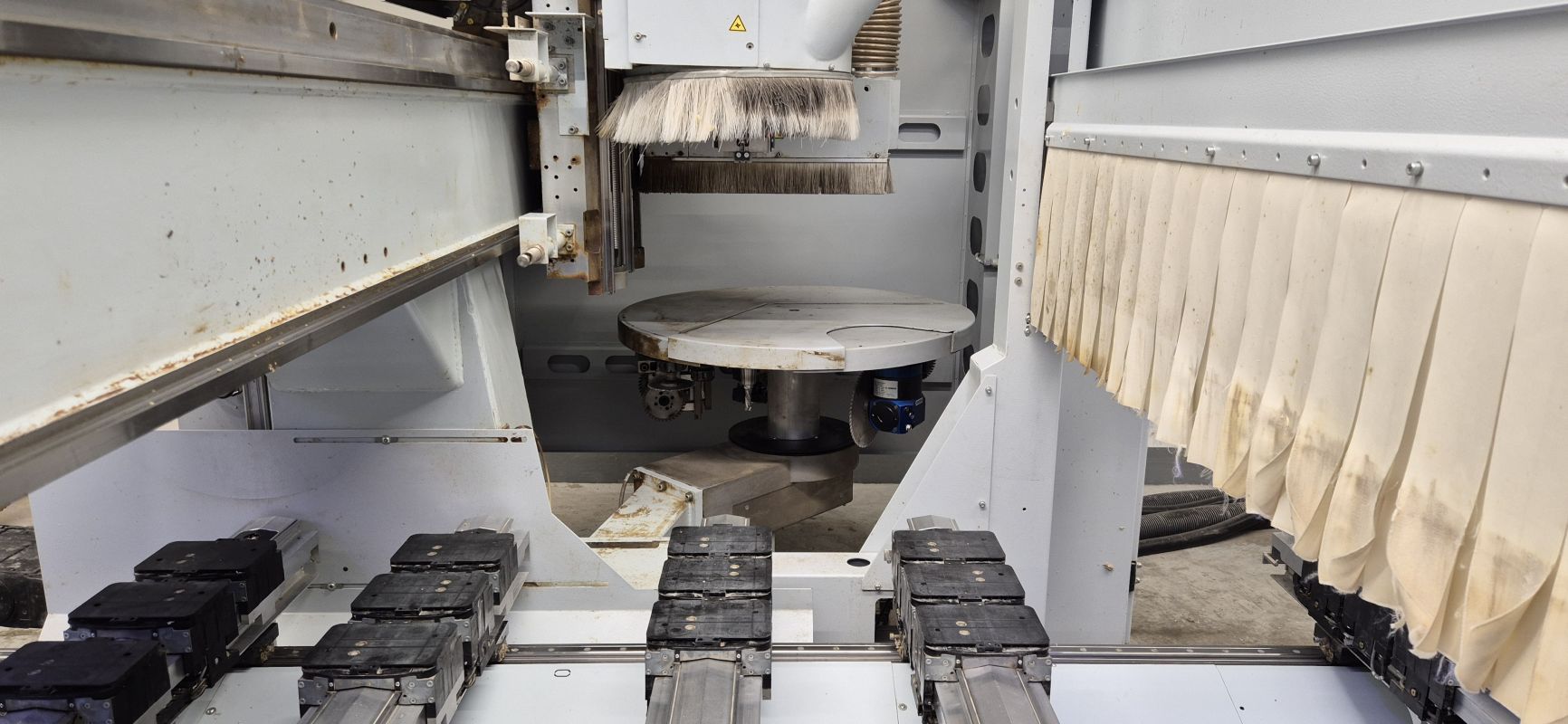

18-fach Tellerwechsler

Bearbeitungsspindel 12 KW ( bei S6 Betrieb) / 9,5 KW bei S1 Betrieb
Spindel mit  Hybridlagerung
Frequenzgeregelte Umdrehung 0 - 24.000 U/min.
Automatische Vorschubreduzierung bei abfallender Spindeldrehzahl

C-Achse mit Aggregateschnittstelle
Schwenkbereich ohne Begrenzung

Schnittstelle für FLEX 5 Aggregat
Kupplungselement für C-Achse
Zum automatischen Einwechseln des Flex5 Aggregates

Bohrkopf 21 Spindeln V17 / H4 / S0 / 90°
17 vertikale Bohrspindel mit Schnellwechselsystem zur Reduzierung der Rüstzeit
Anordnung in T-Form: 7 Bohrspindeln in Y-Richtung / 11 Bohrspindeln in X-Richtung
4 horizontale Spindeln mit Säge 0 / 90°

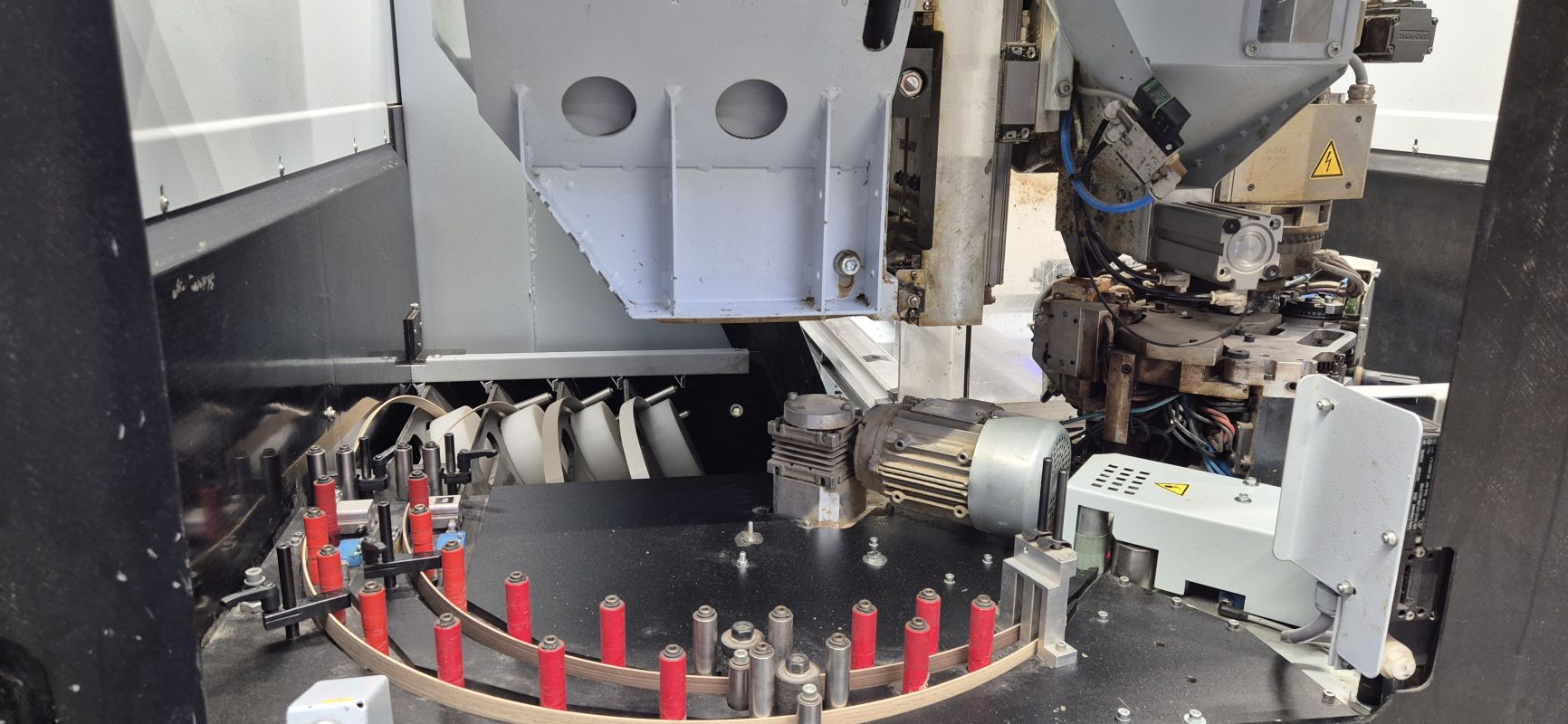

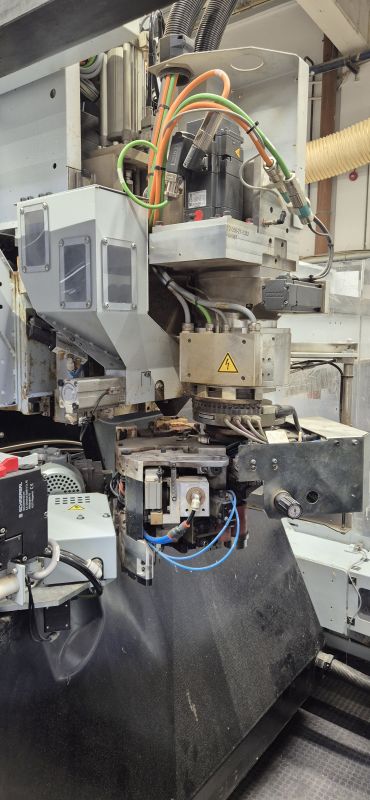

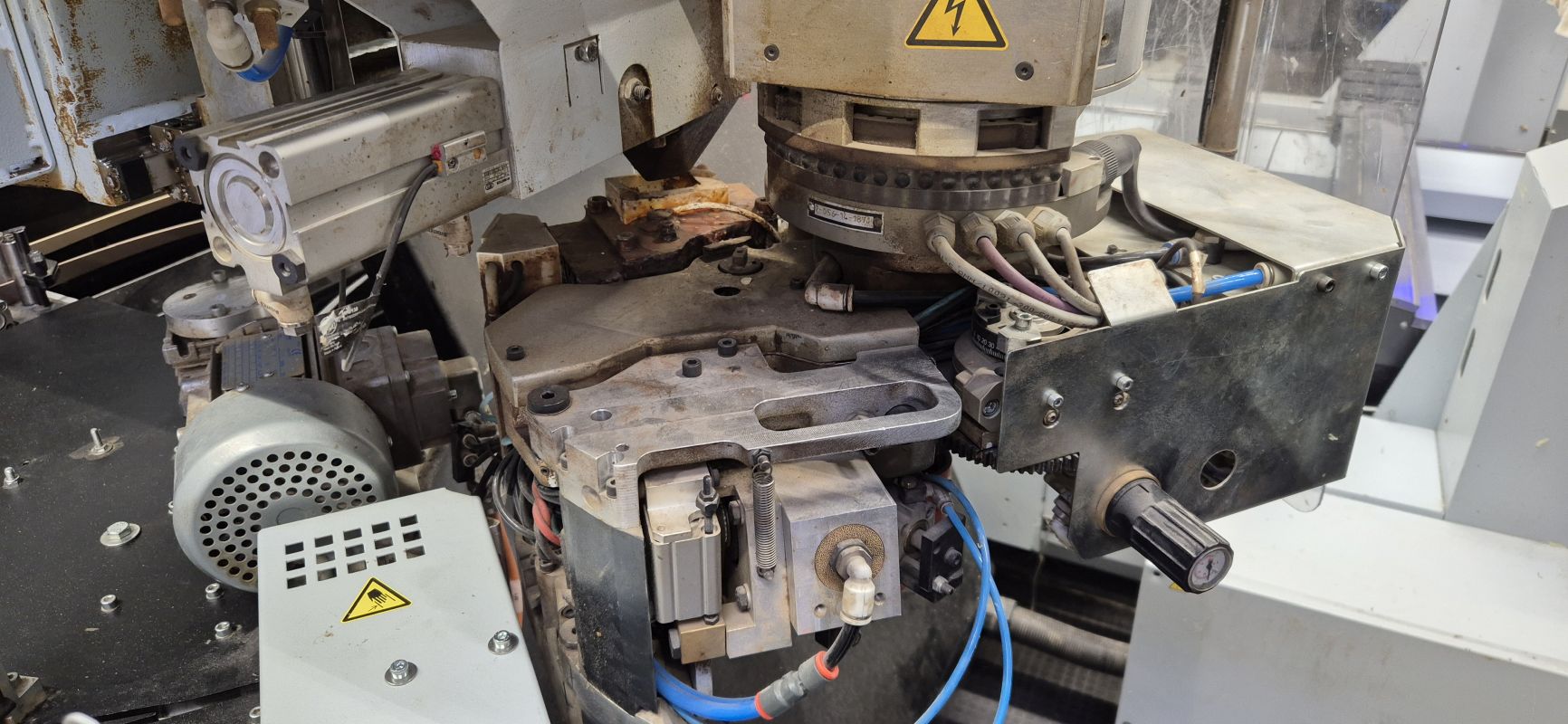

Verleimaggregat POWEREDGE
Verleimteil für 360°-Verleimung auf Stoß
Der Leimauftrag erfolgt mittels Auftragswalze auf das Kantenmaterial.
1 Anpressrolle mit Durchmesser 50 mm, 1 Nachpressrolle mit Durchmesser 35 mm
Werkstückdicke max. 60 mm / Kantenhöhe max. 65 mm
Kantendicke 0,4 - 3 mm ( Furnier 0,4 - 2 mm / PVC 1,0 - 2 mm )

Flexible Kantenfolgesteuerung Software BAZ

Heißluftdüse für Verleimaggregat 360 Grad
Zur Erwärmung von Dickkanten bei kleinen Radien. Einsatz und Leistung über NC steuerbar

Vorkappstation
Mitfahrend am Bearbeitungsportal (X-Achse)

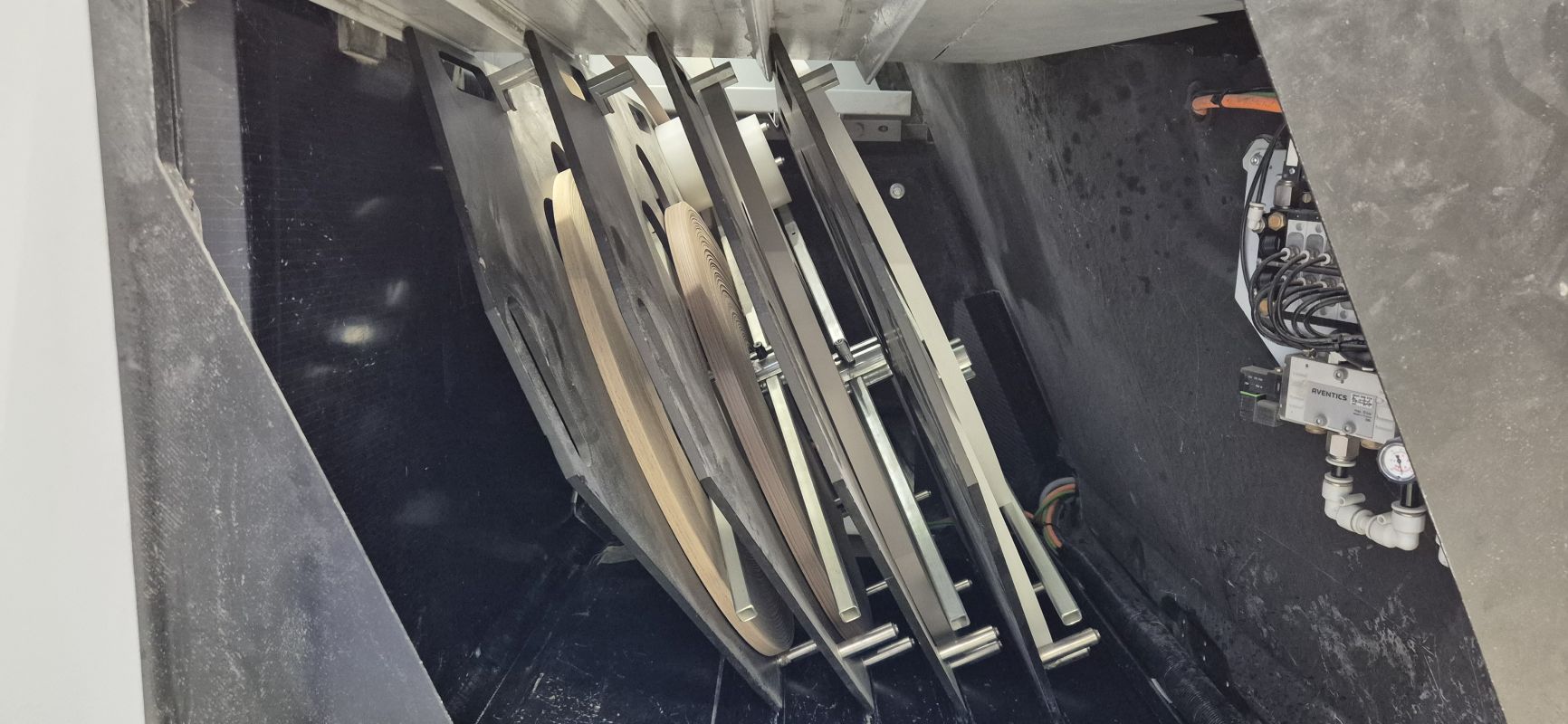

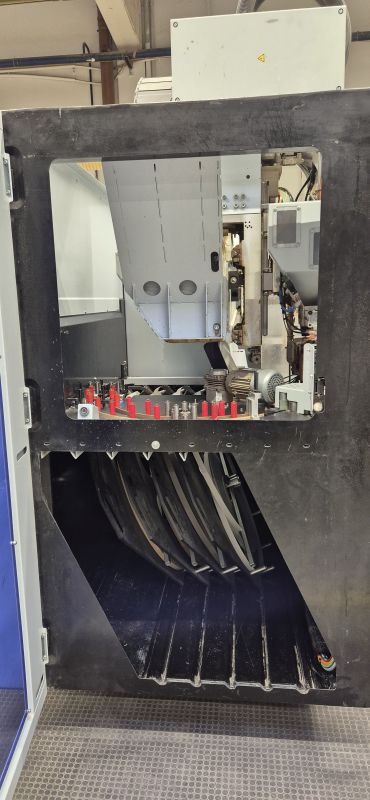

4 Rollenteller
- für Rollendurchmesser 780 mm

Säge- / Kappaggregat für Werkzeugwechsler
Kombi - Kapp- und Eckenrundungsaggregat, getastet
Kombi- Bündigfräs- Ziehklingenaggregat

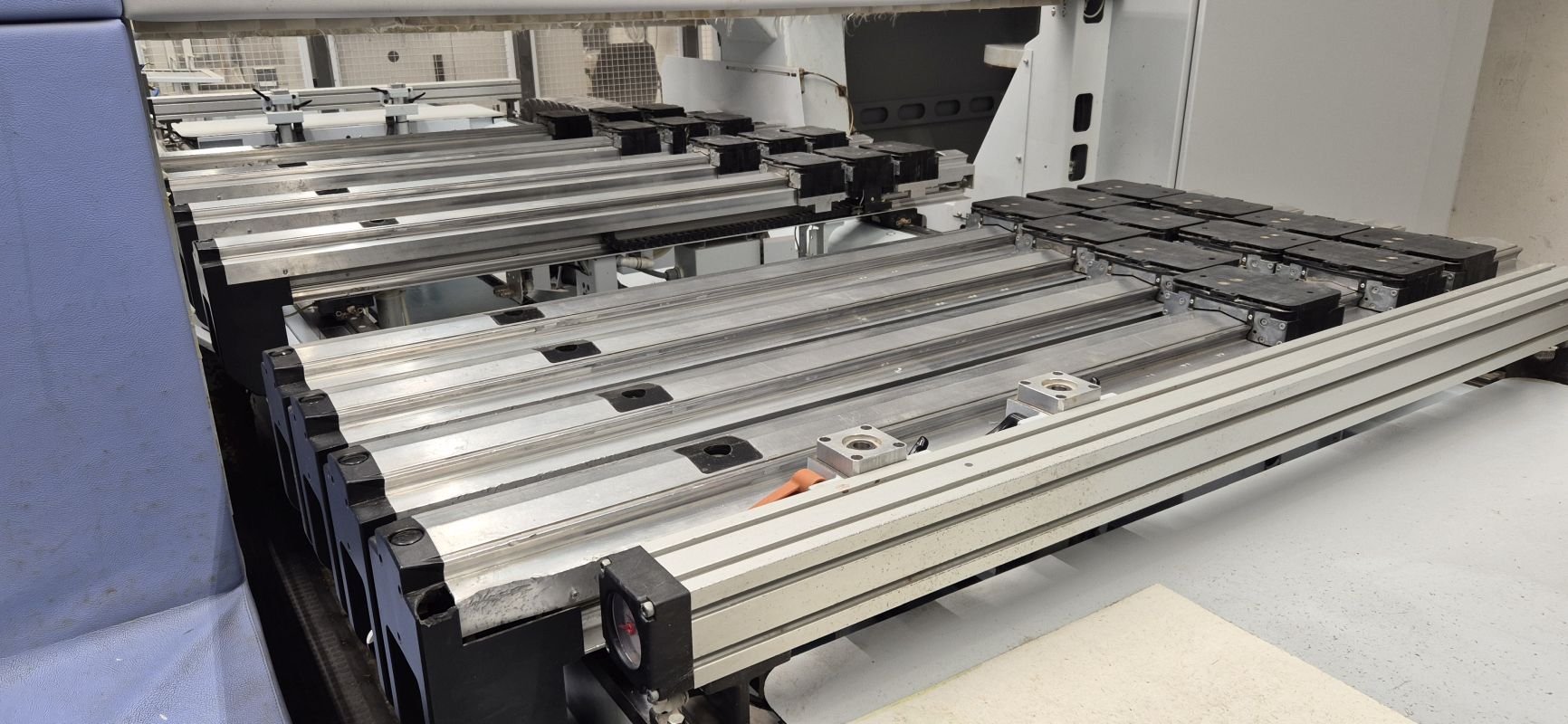

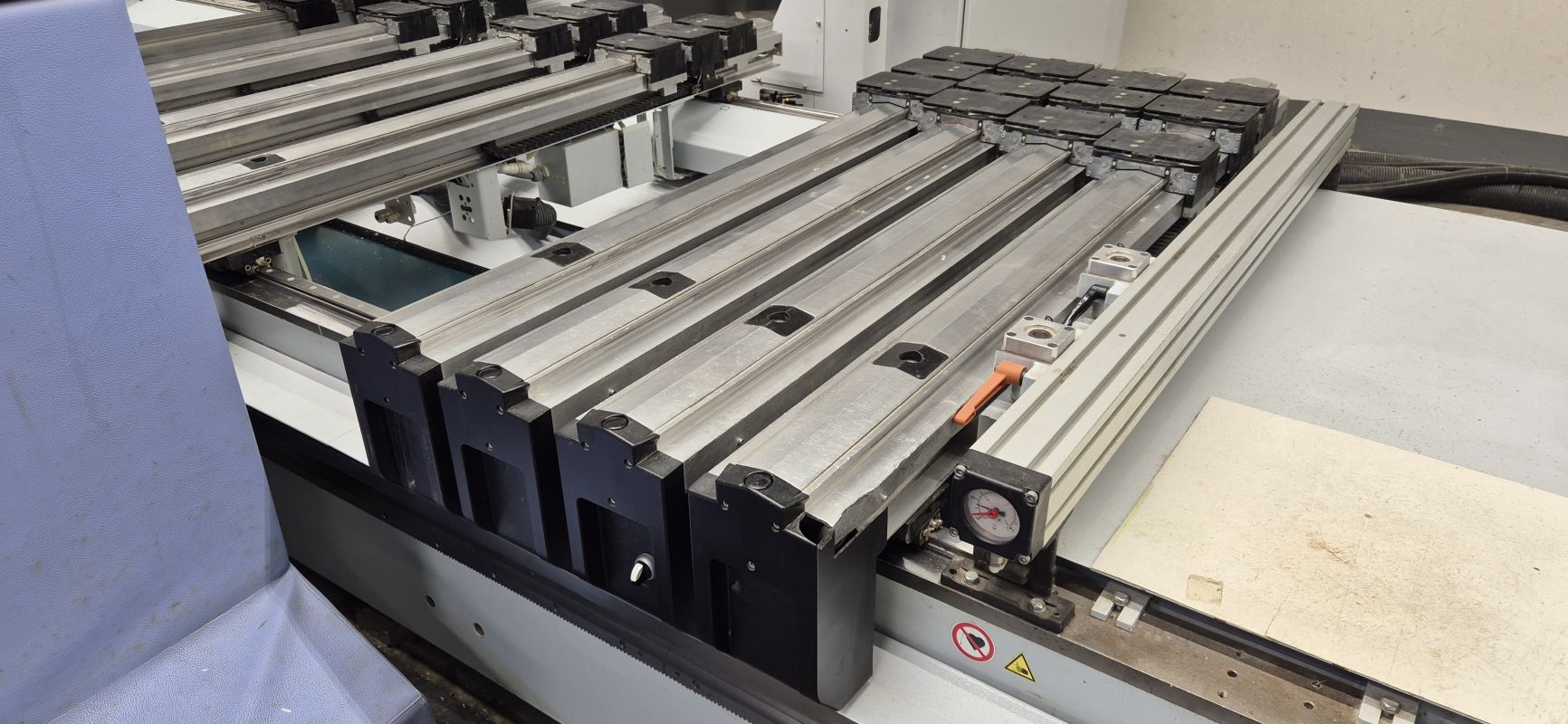

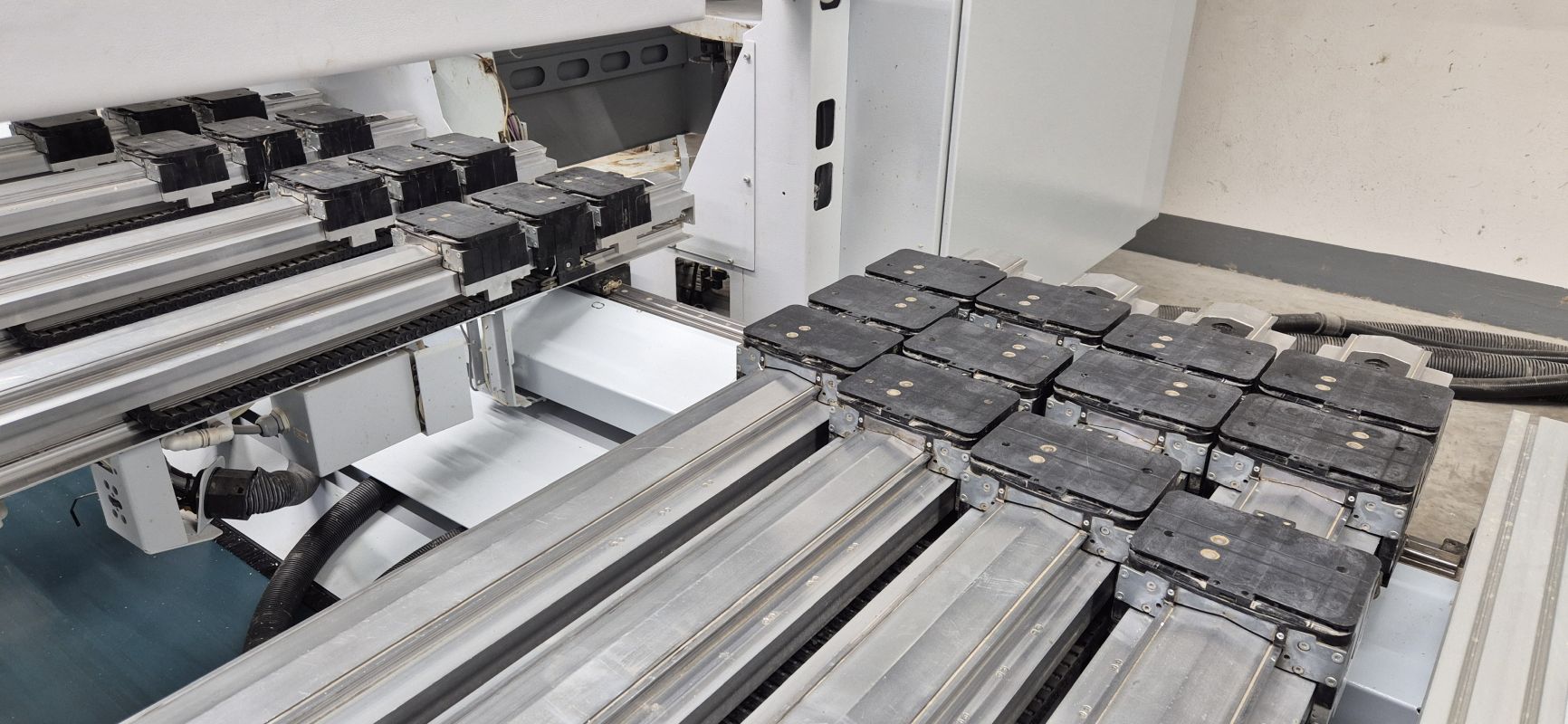

Automatischer Konsolentisch
Mit automatischer Positionierung der Konsolen und Vakuumsauger
8 Konsolen Y= 1.500 mm
16 Seiten- und Anschlagbolzen 140 mm, elektromechanisch gesteuert

Dynamische Platzbelegung
Ermöglicht die optimale Ausnutzung des verfügbaren Bearbeitungsbereiches der Maschine im Pendelbetrieb.

Verschiedene Doppel-Vakuumspanner

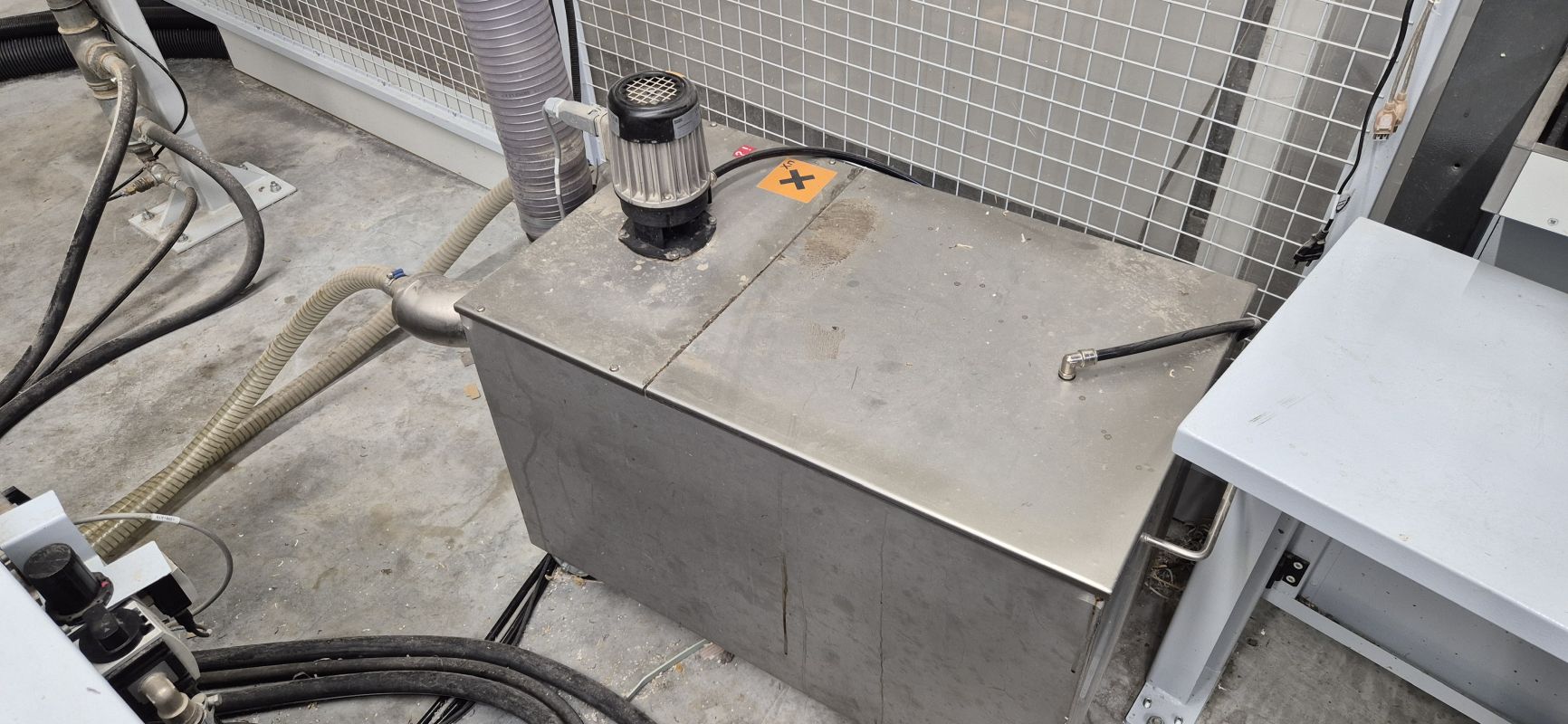

Kühlmittelbehälter für Bearbeitungsspindel.
Ohne Vakuumpumpe. Die Maschine wird über ein bauseitiges Vakuumsystem versorgt.

Maschinensteuerung:
POWERCONTROL PC 86 POWERTOUCH
Mit 21,5 „ Full-HD Multitouch Display
Woodwop zum grafischen, dialogorientierten Erstellen von CNC Programmen.
Mit Diagnosesystem WOODSCOUT

Integriertes Spänetransportband nach links ausfördernd

Ohne Werkzeuge aber mit Nachbearbeitungsaggregate



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
