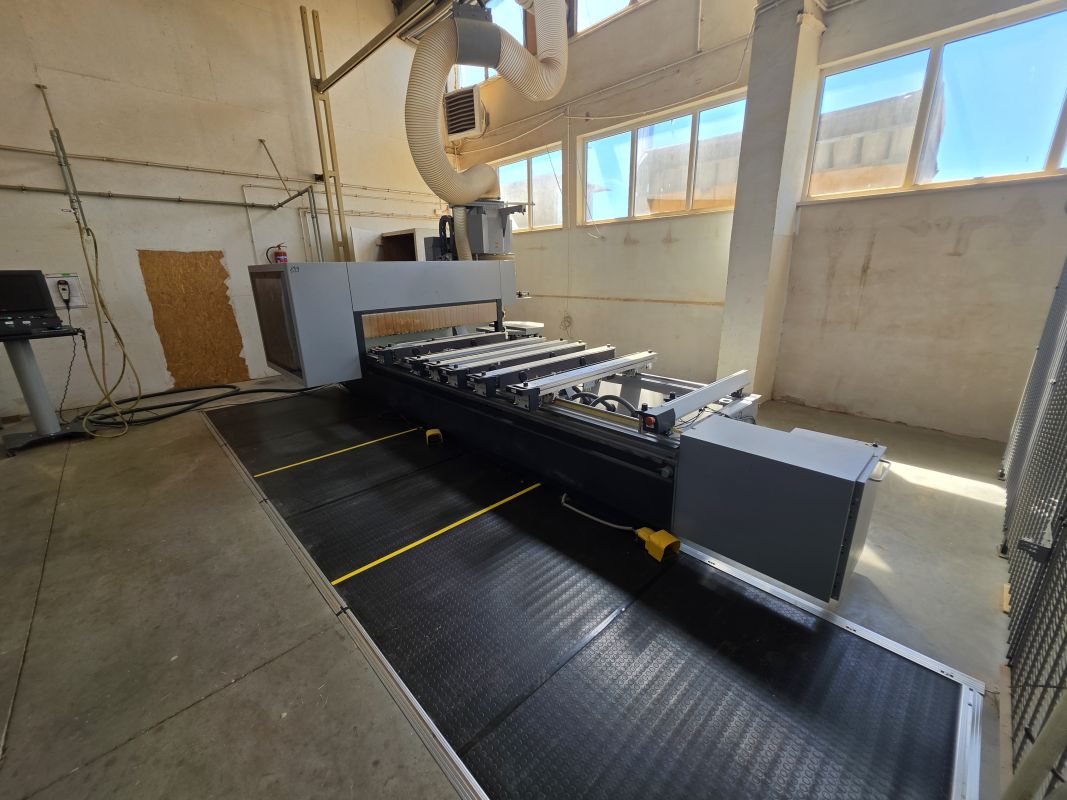

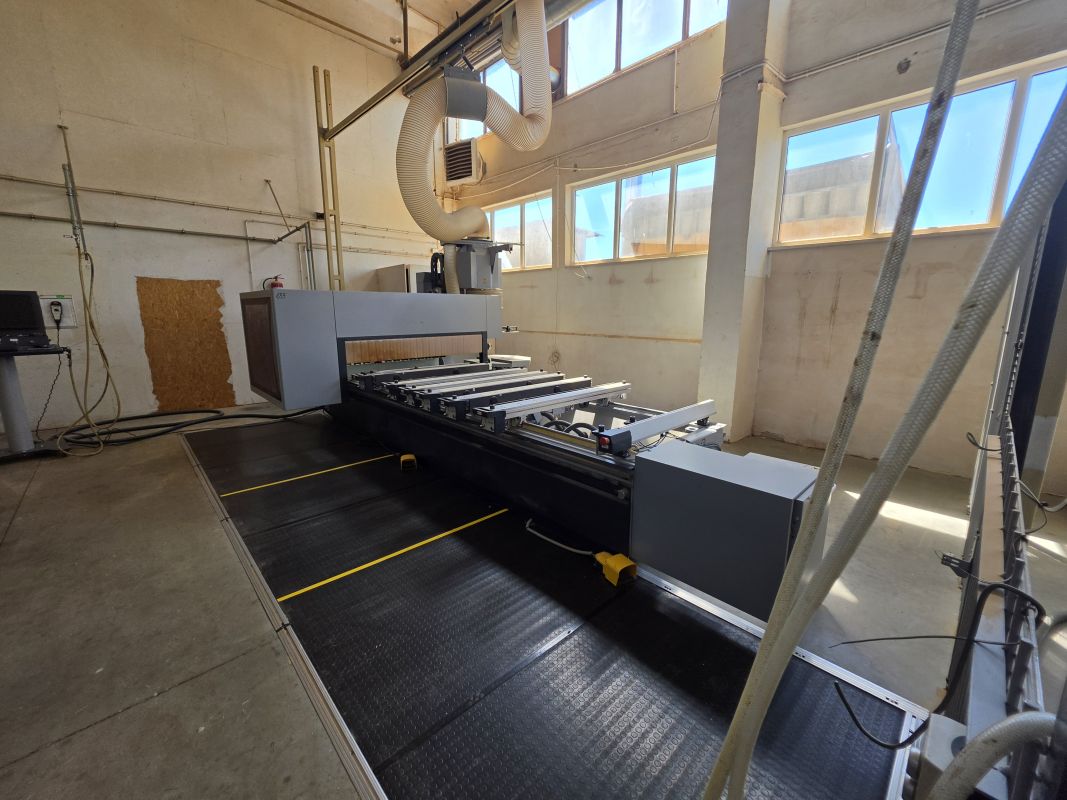

CNC-Bearbeitungszentrum

CNC-Bearbeitungszentrum
Fabrikat: Format4
Typ: Profit H350 1630
Baujahr: 2017


Technische Daten
Arbeitsbereich
Achsverfahrwege
- X-Achse: 4000 mm
- Y-Achse: 1970 mm
- Z-Achse: 455 mm

Bearbeitungsbereich
- X-Arbeitsbereich: 3000 mm
- Y-Arbeitsbereich: 1550 mm
- Durchlasshöhe Z: 150 mm

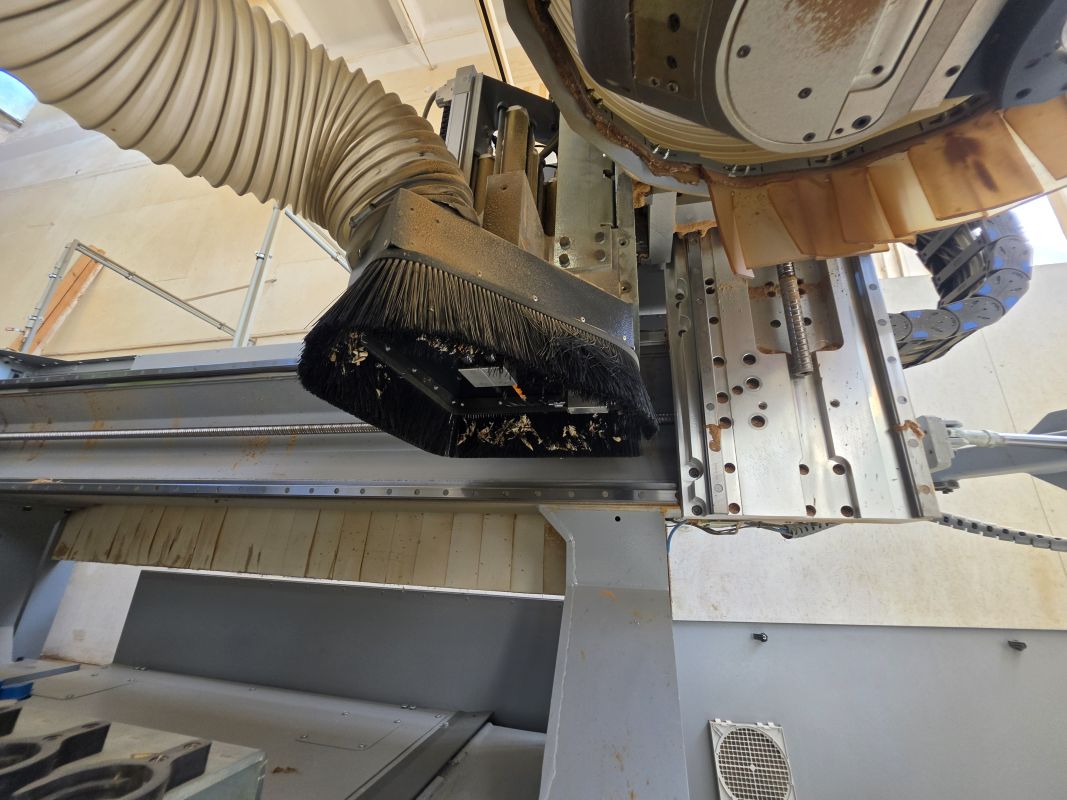

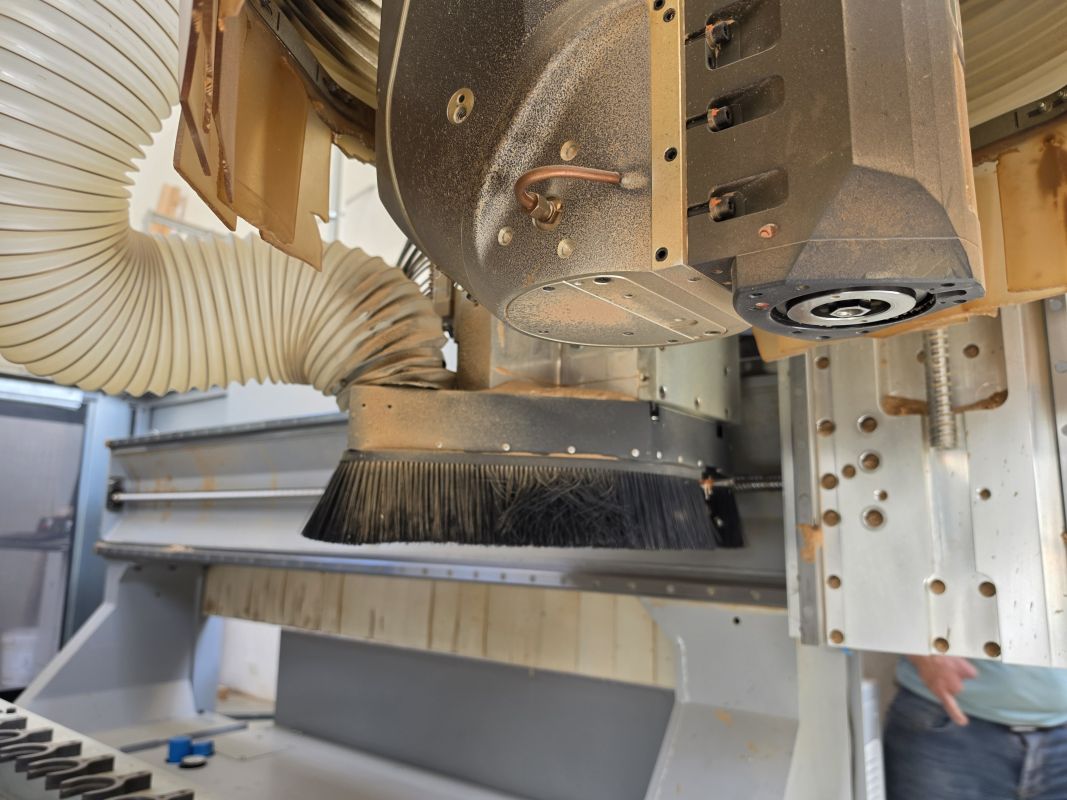

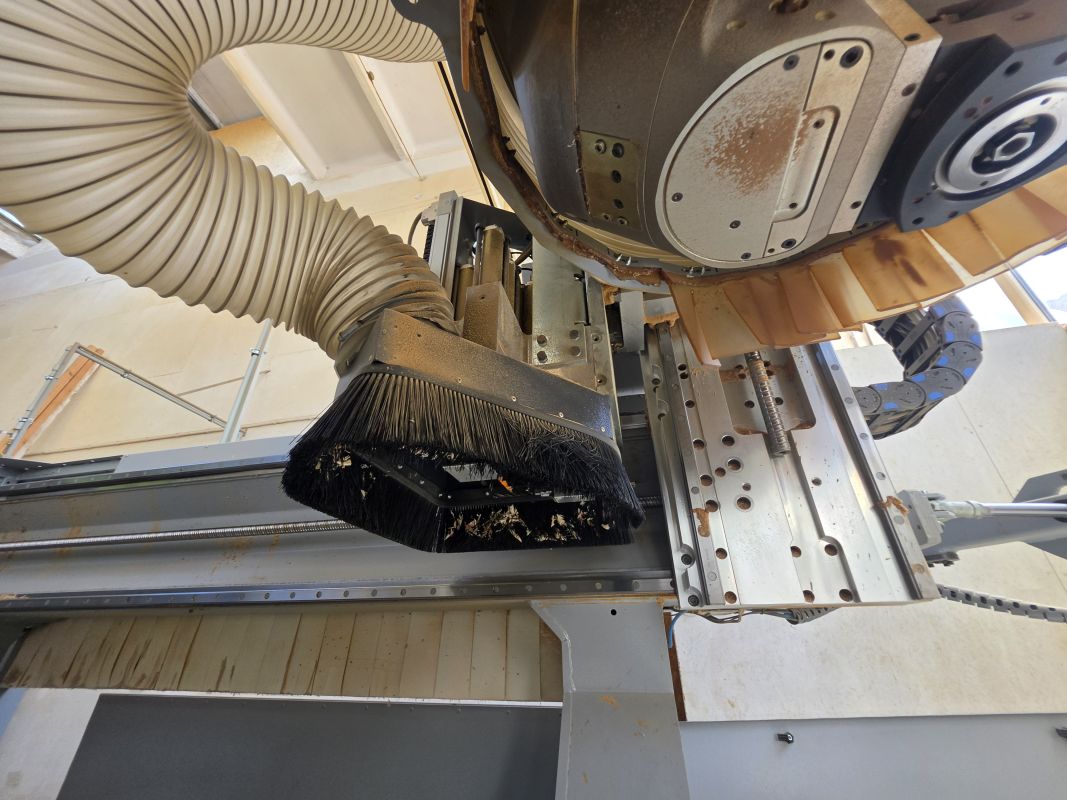

Hauptspindel
- 5-Achs-Elektrospindel
- 5-Achs-Spindel mit Kardangelenk
- Leistung: 12 kW (S6-Betrieb)
- Werkzeugaufnahme: HSK F63
- Maximale Drehzahl: 24.000 U/min
- Drehzahlbereich: 1.000 - 24.000 U/min
- Keramiklager
- Flüssigkeitsgekühlte Spindel
- Rechts-/Linkslauf
- Integrierte Aggregataufnahme
- Elektrisch gesteuerte Absaughaube
- Maximales Werkzeuggewicht: 6 kg
- Maximaler Sägeblattdurchmesser: 350 mm

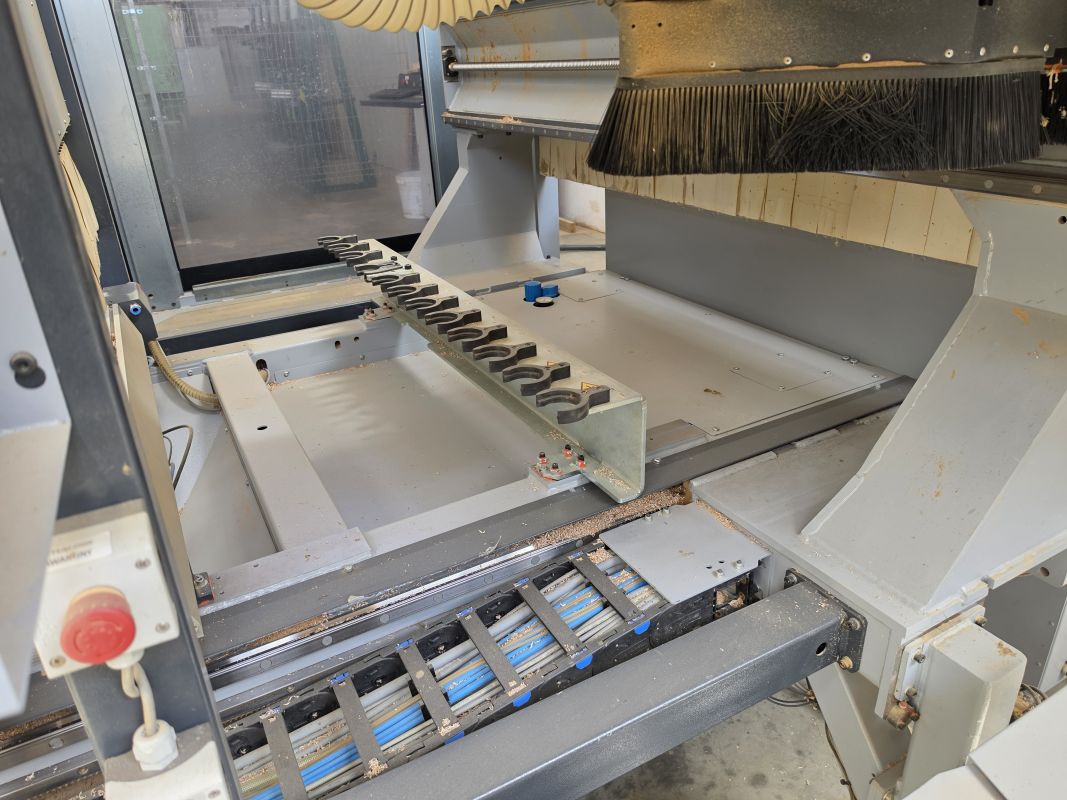

Werkzeugwechselsystem
Linearwechsler
- 12-fach
- Aufnahmeplatz für Aggregate
- Maximaler Werkzeugdurchmesser: 250 mm
- Maximale Werkzeuglänge: 240 mm

Tellerwechsler
- 18-fach
- Am Fahrportal montiert
- Maximaler Werkzeugdurchmesser: 250 mm
- Maximale Werkzeuglänge: 280 mm

Kreissägeblattwechsler
- Maximaler Sägeblattdurchmesser: 350 mm

Bohraggregat
DH18 6H 2S Bohrkopf
- 12 Vertikalspindeln: 7 in X-Richtung, 5 in Y-Richtung
- 6 Horizontalspindeln: 4 in X-Richtung, 2 in Y-Richtung
- Bohrhub: 70 mm
- Maximale Bohrerlänge: 70 mm
- Werkzeugaufnahmedurchmesser: 10 mm
- Einzelantrieb der Spindeln

Nutensägen
- 2 Nutensägeblätter: 1 in X-Achse, 1 in Y-Achse
- Maximaler Sägeblattdurchmesser: 120 mm
- Maximale Stammblattstärke: 5 mm
- Drehzahl regelbar bis 6.000 U/min

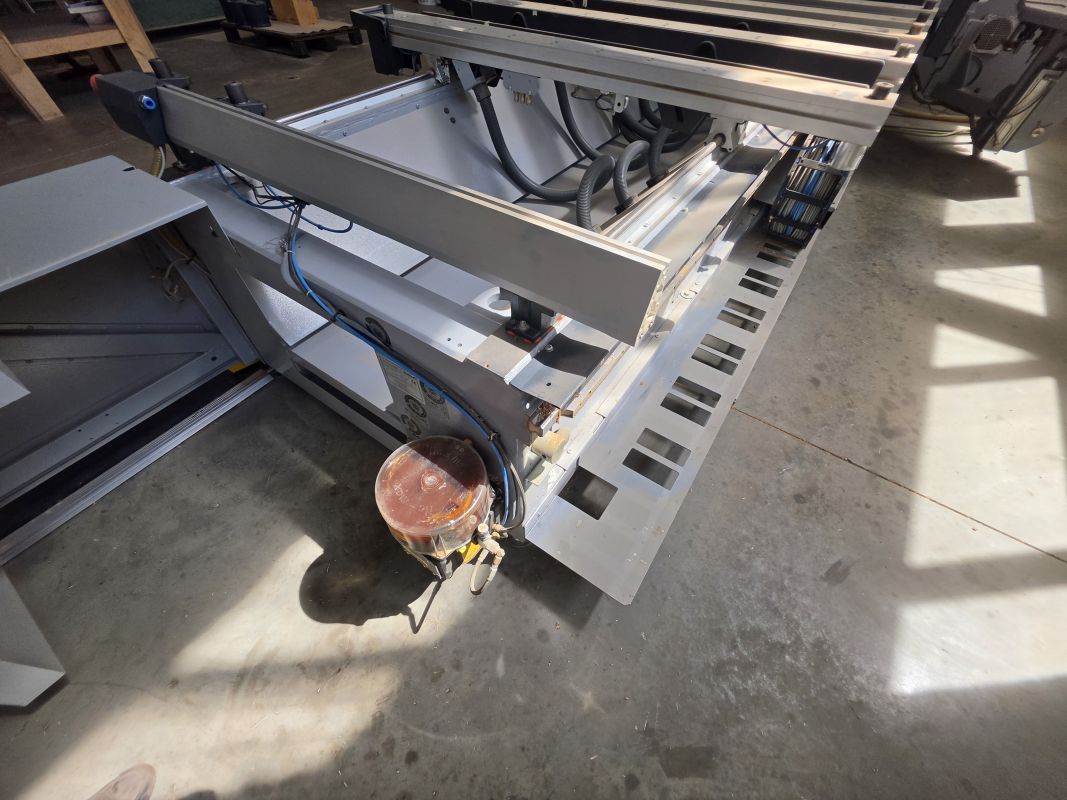

Vakuum- und Spannsystem

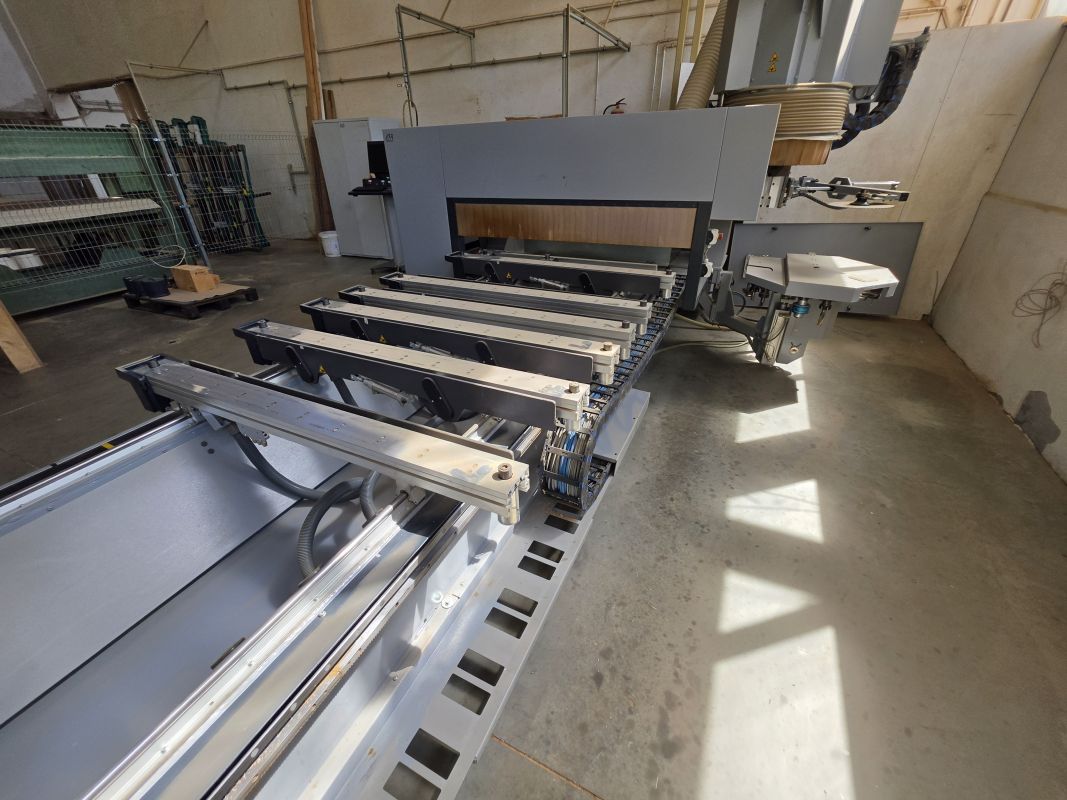

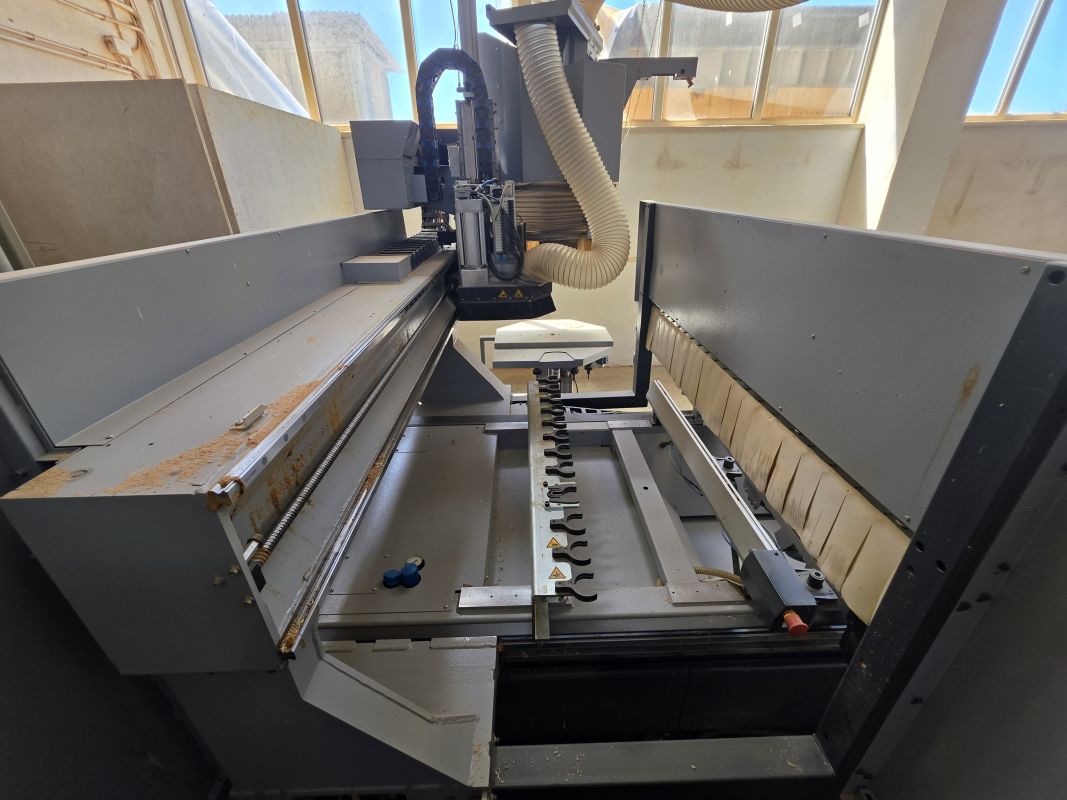

Konsolentisch
- 6 Konsolen
- Vorder- und hintere programmierbare Anschläge
- Kabelloses Zweikreis-Vakuumsystem
- Höhe der Vakuumsauger: 100 mm
- Pneumatische Konsolenverriegelung
- 4 verstellbare Seitenanschläge
- Zusätzliche Auflagearme

Vakuumpumpe Förderleistung:
- 90 m³/h bei 50 Hz
- 108 m³/h bei 60 Hz

Zusätzliche Vakuumausstattung
- Vakuumanschluss für Schablonenbearbeitung (linke Seite)
- Zusätzlicher Vakuumanschluss für Schablonenfräsen (rechte Seite)
- Gesteuerte Druckluftanschlüsse für Rahmenspanner
- Separate Vakuum- und Druckluftsteuerung für alle Konsolen

WoodFlash Softwarepaket

Bedienpult
- Vollständige Maschinensteuerung
- Laden und Ausführen von Programmen
- Werkzeug- und Bearbeitungsverwaltung
- Sensorüberwachung
- Manuelle Maschinenbefehle

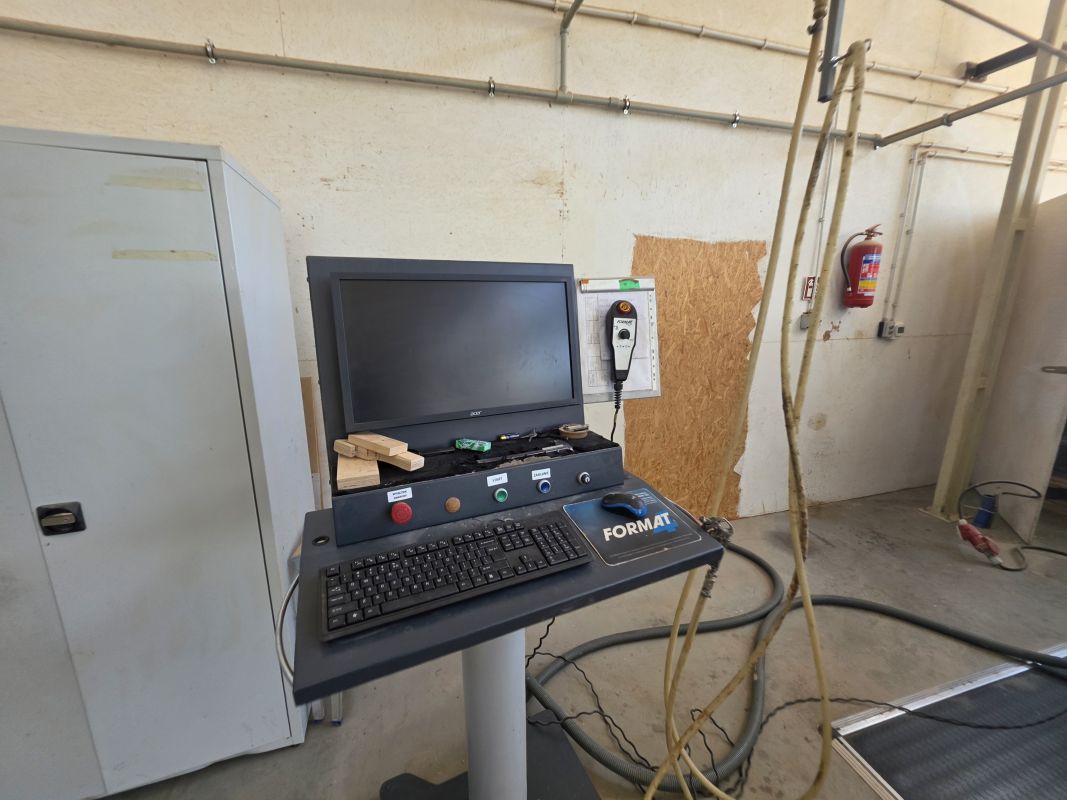

Mobiles Bedienpanel
- 24"-LED-Monitor
- Tastatur und Maus
- USB-Anschluss

Handbediengerät für Vorschubsteuerung
- Vorschub-Override
- Not-Halt-Taster
- Manuelle Vorschubanpassung während der Bearbeitung

Sicherheitseinrichtungen
- CE-Sicherheitssystem
- Lichtschranken-Sicherheitssystem
- Not-Halt-System
- Schutzzaun auf der linken Seite
- Sicherheitsüberwachung der Türen
- Vakuum- und Druckluftsensoren
- Zusätzliches Sicherheitsmatten-System

- Betriebsstunden: 9370 Std.



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
