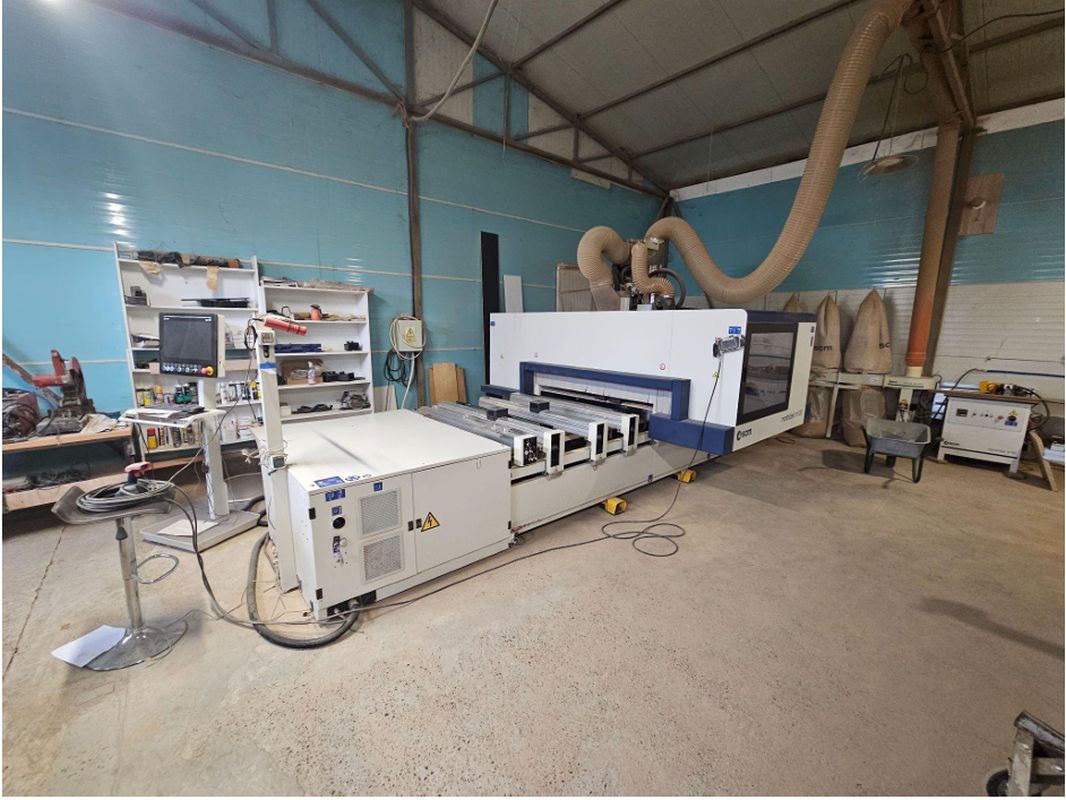

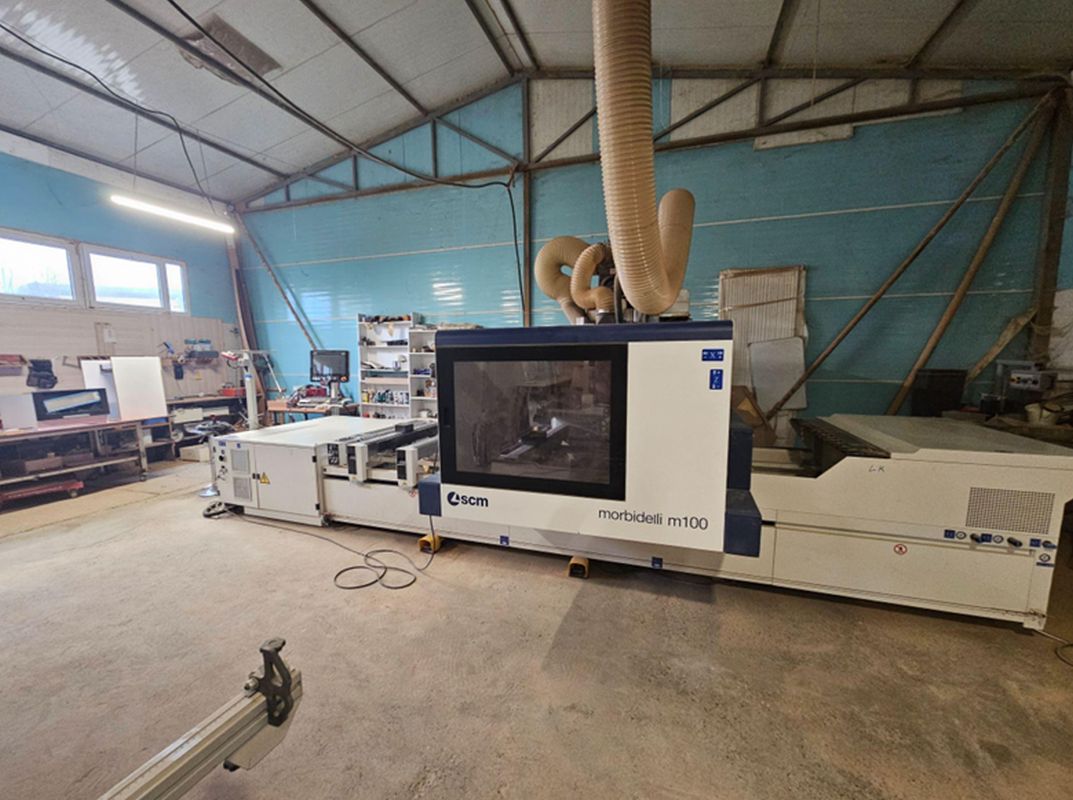

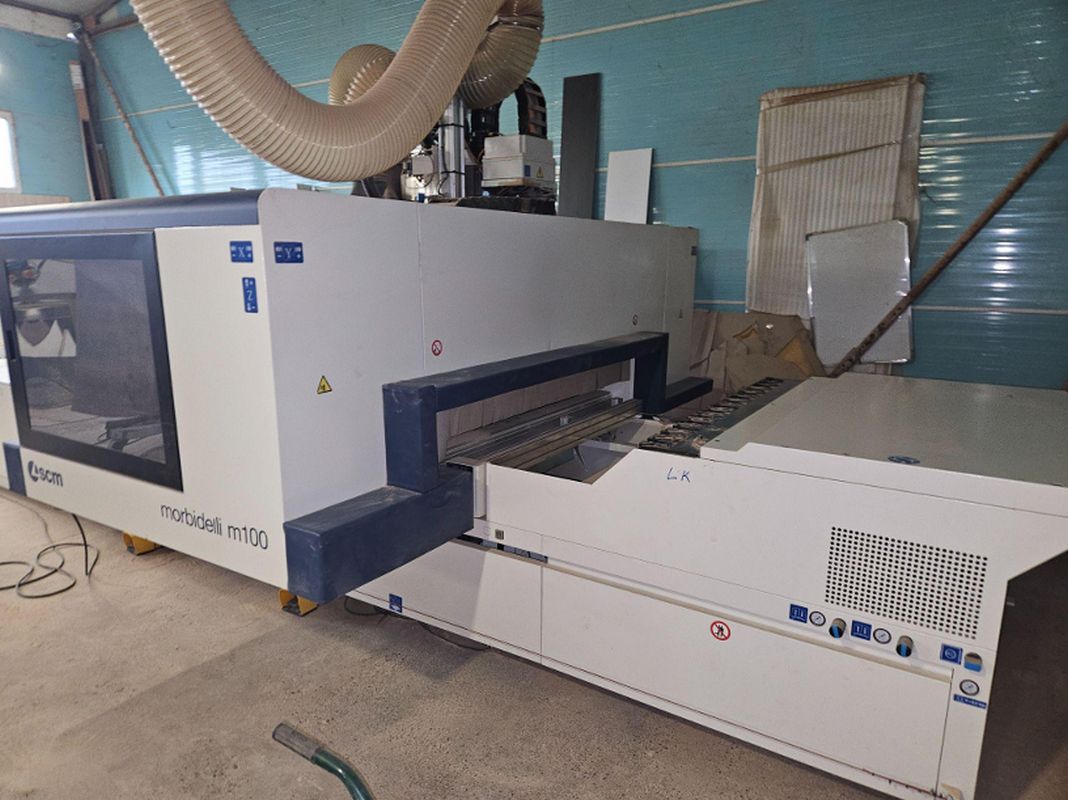

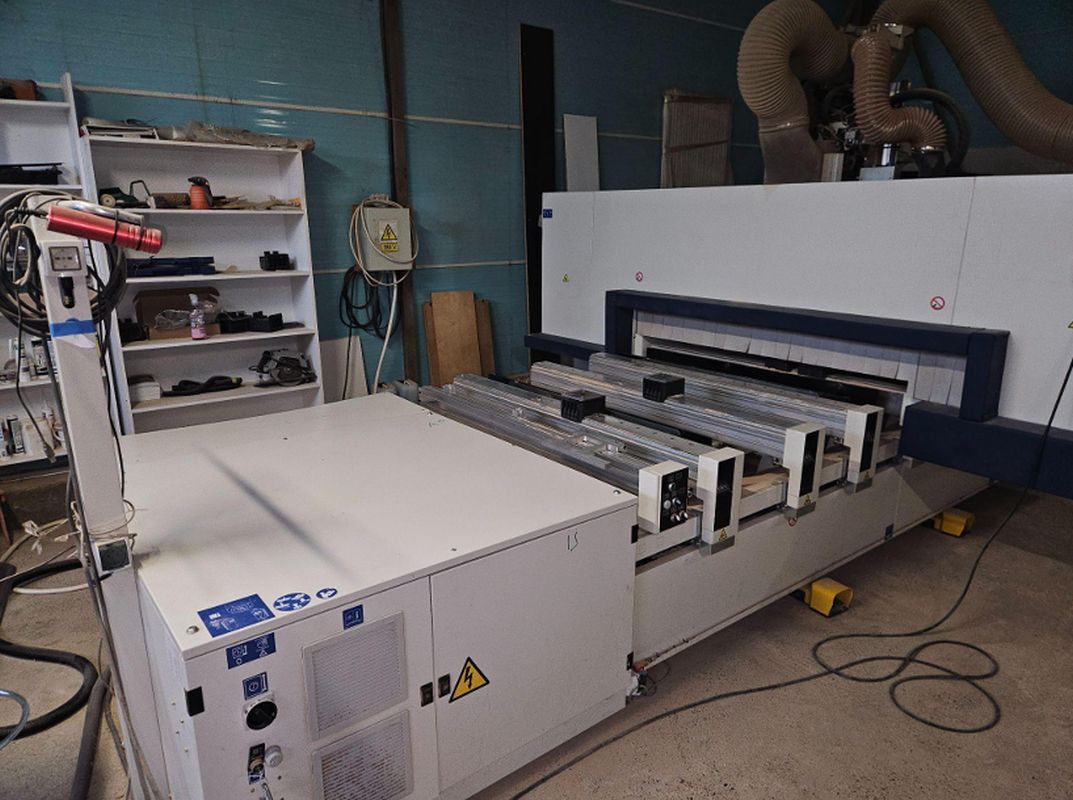

CNC-Bearbeitungszentrum

CNC-Bearbeitungszentrum
Fabrikat: SCM
Typ: Morbidelli M100
Baujahr: 2019


Technische Daten
Arbeitsbereich und Werkstückkapazität
Verfahrweg X-Achse: 3110 mm
Verfahrweg Y-Achse: 1620 mm
Werkstückdurchlass Y: 1.900 mm
Werkstückdurchlass Z: 180 mm
Werkstücklänge im Pendelbetrieb: 1.400 mm
Tischausführung: TV FLEX 1600 / FLEXMATIC
Anzahl Quertraversen: 6
Positionen der Traversen: 6 bis 12 Positionen

Achsgeschwindigkeiten und Antriebsdaten
Maximale Vektorgeschwindigkeit X/Y (PRO-SPACE): 56 m/min
Maximale Vektorgeschwindigkeit X/Y (PRO-SPEED): 78 m/min
Drehzahl Vertikalbohrspindeln: bis 8.000 U/min
Drehzahl Horizontalbohrspindeln: bis 8.000 U/min
Max. Drehzahl Hauptspindel: 24.000 U/min
Drehzahl Nutaggregat/Kreissäge: frequenzgeregelt, ca. 2.500-8.000 U/min

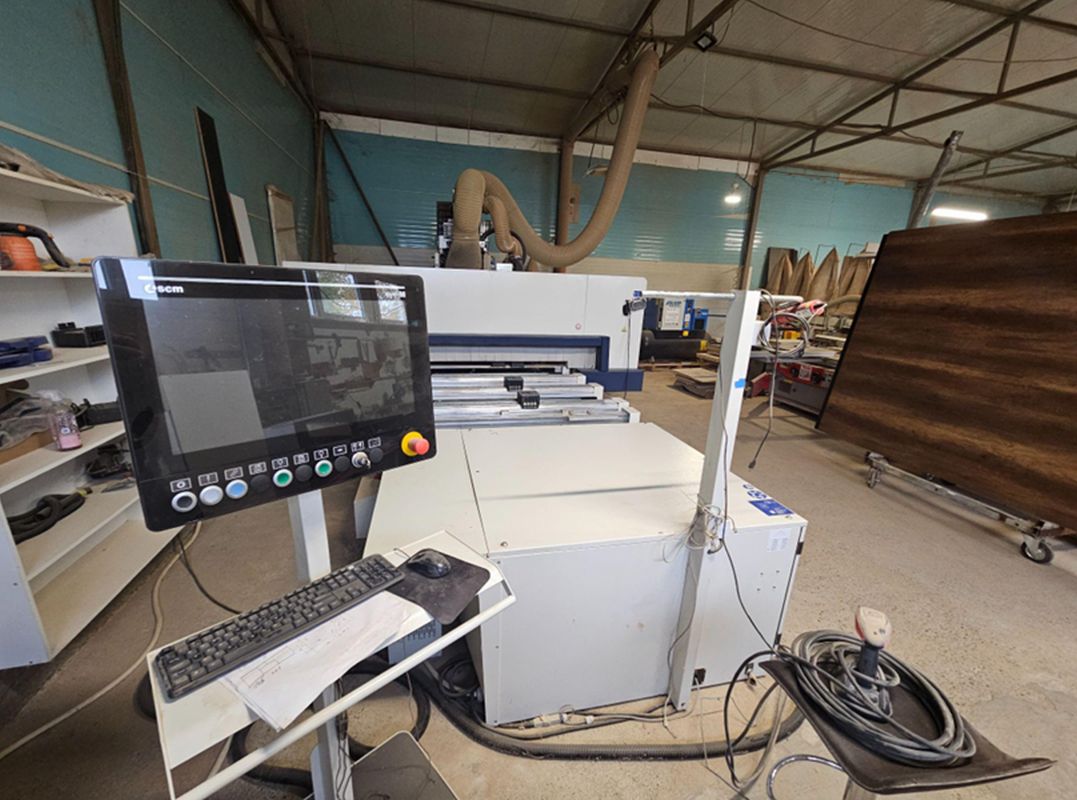

CNC-Steuerung und Software
Betriebssystem: Windows 7
Display: 21,5" LCD Full-HD (16:9)
Bedienung: Tastatur, Maus und Maschinenbedienfeld
Software: Maestro CNC
Programmierung: Parametrische Programmierung, grafische Programmierung, ISO-Code, DXF-Import
Bearbeitungsfunktionen: Fräsen, Bohren, Werkzeugverwaltung, Bearbeitungsprogramme
Simulation: Grafische Simulation von Bohr- und Fräsbearbeitungen
TECPAD: 7"-Touchpanel für Maschinenfunktionen und Fehlermeldungen
Mobile Bedienung: Tragbares Bedienpanel für die Steuerung entlang der Maschine

Bohr- und Nutaggregat F23L
Vertikale Bohrspindeln: 13 unabhängige Spindeln (7 rechtslaufend, 6 linkslaufend)
Horizontale Bohrspindeln: 10 unabhängige Spindeln
Anordnung der Horizontalspindeln: 4 Spindeln in X-Richtung auf einer Seite, 3 Spindeln in X-Richtung auf der gegenüberliegenden Seite, 2 Spindeln in Y-Richtung
Integriertes Sägeaggregat : Nut- und Kreissägeaggregat in X-Richtung
Sägeblattdurchmesser: 125 mm
Motorleistung Sägeaggregat: 2,2 kW (ca. 3 PS)
Hub Vertikalbohreinheit: 75 mm Pneumatikhub
Hub Horizontalbohreinheit: 75 mm Pneumatikhub
Frequenzumrichter: Programmierbare Drehzahlregelung bis 8.000 U/min

5-Achs-Fräsaggregat und Werkzeugwechselsystem
Hauptaggregat: JQX 5-Achs-Fräsaggregat
Spindeltyp: Hiteco HSK-F63 Elektrospindel
Leistung: 10 kW Nennleistung
Spitzenleistung (S6): ca. 9,5-15 kW
Maximale Drehzahl: 24.000 U/min
Lagerung: Keramiklager
Kühlung: Flüssigkeitsgekühlte Spindel
Schmierung: Zentrale automatische Schmieranlage

Hinteres Werkzeugmagazin TRB 14
Magazinplätze: 14
Verfahrweg: 350 mm
Teilungsabstand: 115 mm
Max. Werkzeugdurchmesser: 240 mm
Max. Gesamtwerkzeuggewicht: 70 kg

Vorderes Werkzeugmagazin FAST 14
Magazinplätze: 14
Max. Werkzeugdurchmesser: 130 mm
Max. Werkzeuggewicht pro Platz: 8 kg
Max. Gesamtgewicht: 24 kg

Vakuumsystem, Werkstückspannung und Positionierung
Vakuumsauger: 12 Stück, fest montiert
Abmessungen Sauger: 145 × 145 mm
Höhe Sauger: 75 mm
Vakuumpumpe: Standardmäßig 1 Vakuumpumpe
Zusätzliche Vakuumpumpe: 90 m³/h
Werkstückauflagen: 4 pneumatische Werkstückauflagen
Hintere Anschläge: 8 Aluminiumanschläge
Zwischenanschläge: 8 Aluminiumanschläge
Seitenanschlag: Linker Referenzanschlag mit Laserpositionierung
Vorbereitung Spannzylinder: Für 6 pneumatische Spannzylinder vorbereitet

Absaugung und Druckluft
Anschlussleistung: 23 + 28,5 kVA
Druckluftverbrauch: 450 Nl/min
Erforderliche Absaugleistung: 4.500 m³/h
Luftgeschwindigkeit in der Absaugung: 25 m/s
Absaugstutzen: Ø 250 mm



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
