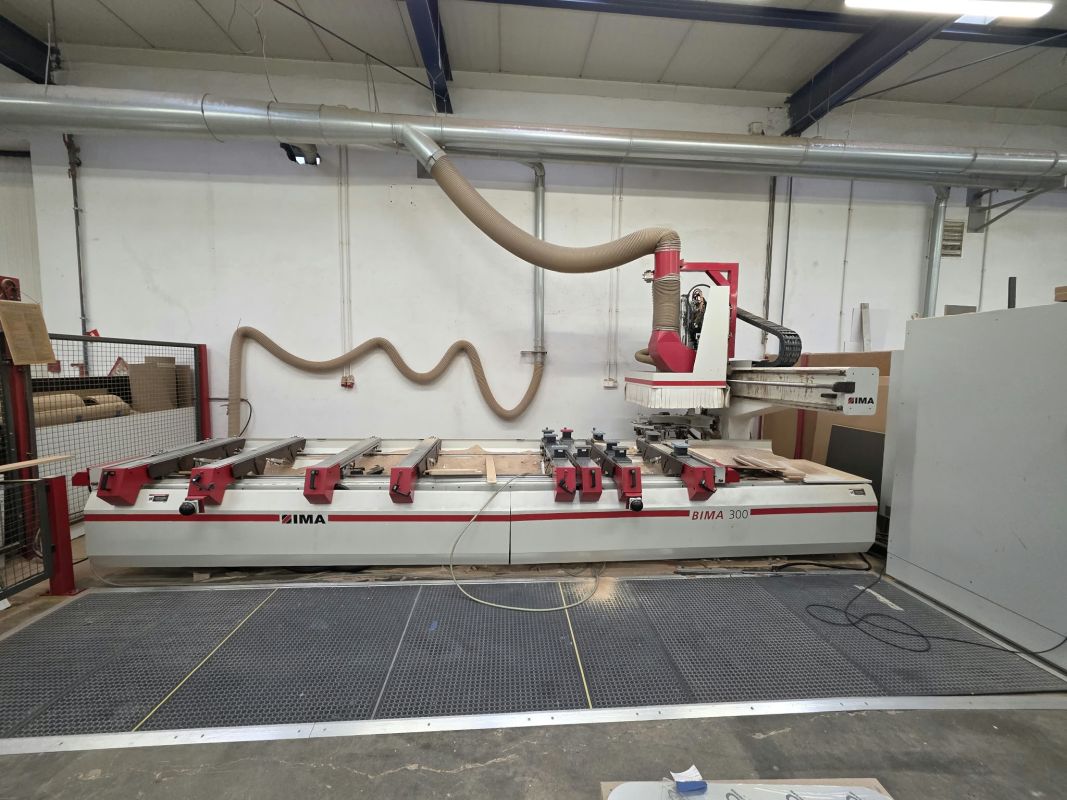

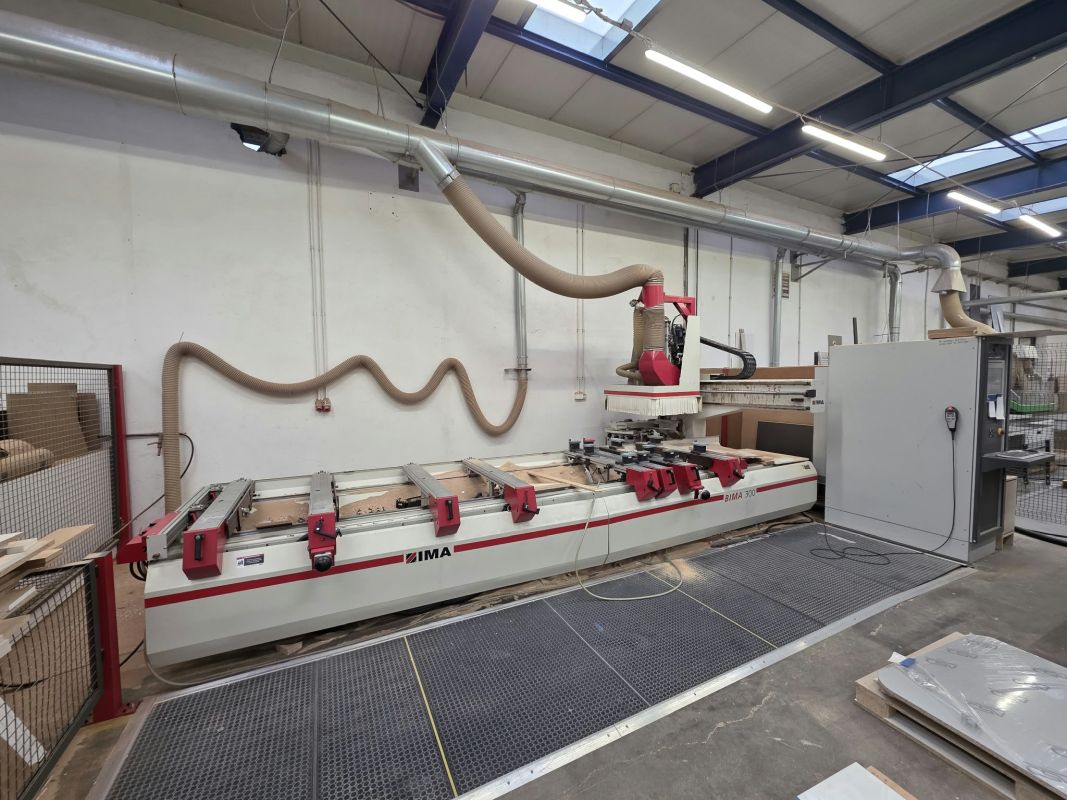

CNC-Bearbeitungszentrum

CNC-Bearbeitungszentrum
Fabrikat: IMA
Typ: BIMA 300
Baujahr: 2005


Technische Daten
Arbeitsbereich
- Bearbeitungsbereich X-Achse: 4.300 mm
- Bearbeitungsbereich Y-Achse mit Hauptspindel und Ø 20 mm Werkzeug: 1.400 mm

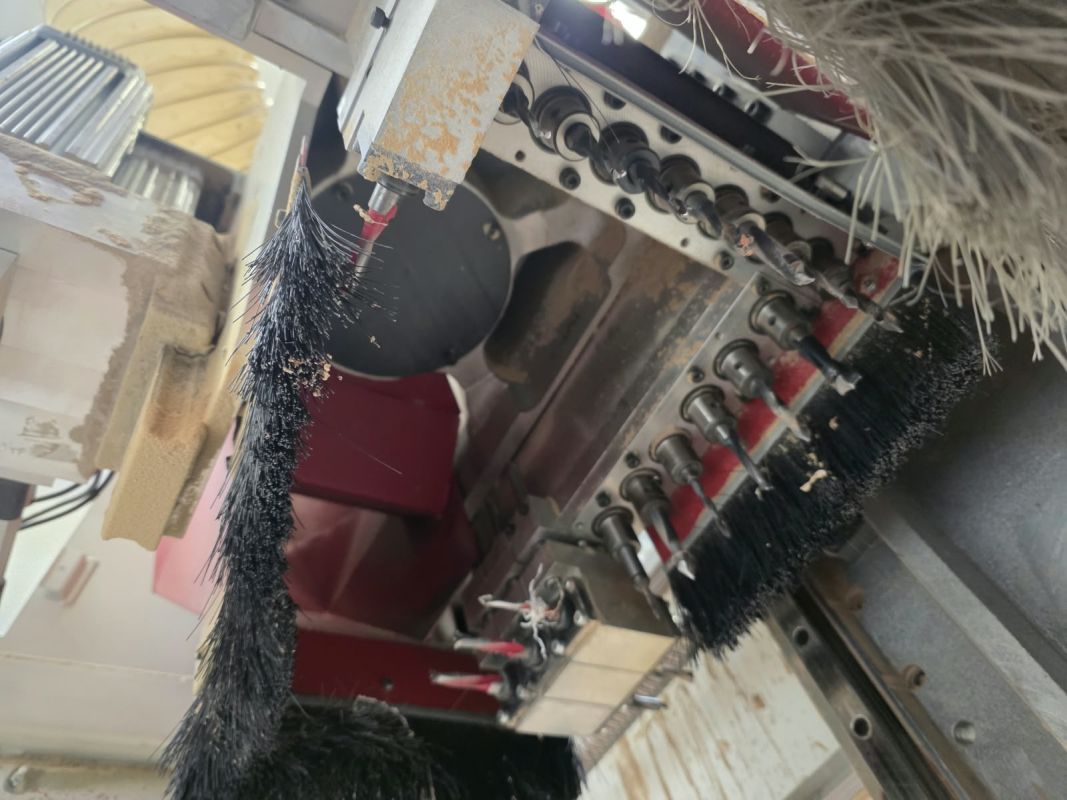

- Bearbeitungsbereich Y-Achse mit Bohraggregat (alle vertikalen Bohrspindeln): 1.100 mm
- Max. Spannhöhe über der Vakuumsaugerfläche: 125 mm
- Max. Werkstückdicke: abhängig von Ausstattung und Anwendung
- Arbeitshöhe: ca. 950 mm
- Zweizoniger Arbeitsbereich ohne Pendelbearbeitung: 2 × 2.050 mm
- Mittlerer Freiraum ohne Pendelbearbeitung: 200 mm
- Zweizoniger Arbeitsbereich mit Pendelbearbeitung: 2 × 1.750 mm
- Mittlerer Freiraum mit Pendelbearbeitung: 800 mm

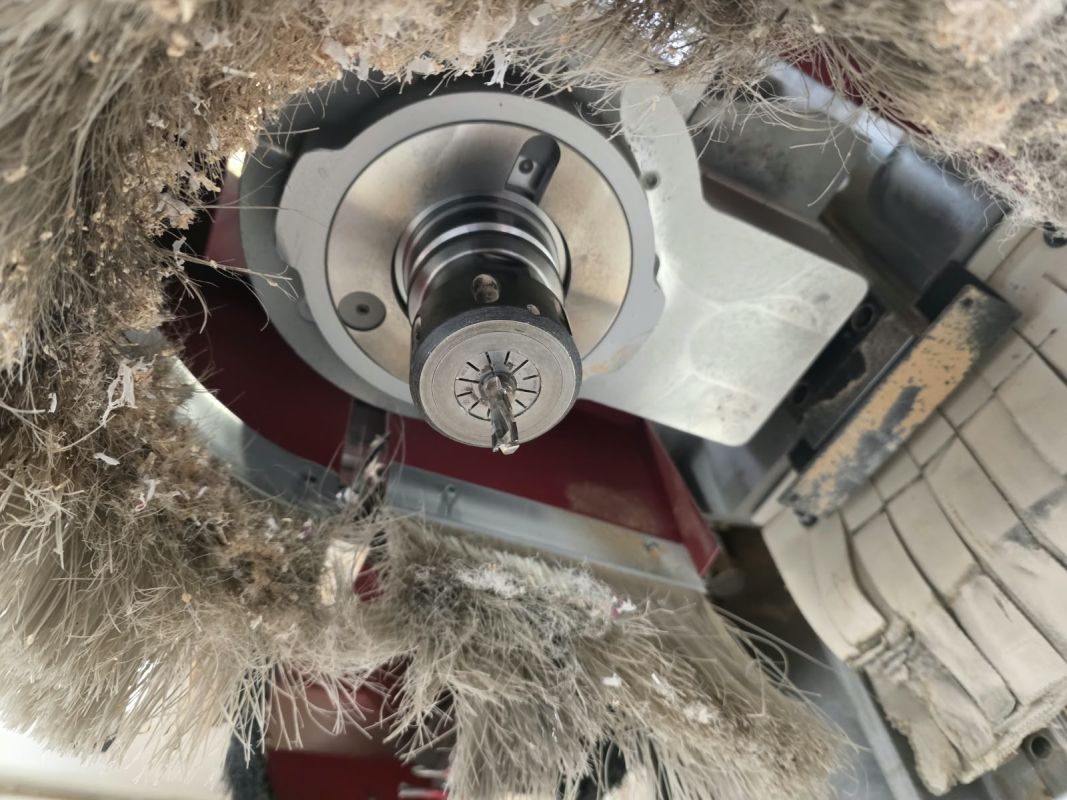

Hauptspindel
- Spindelleistung: 7,5 kW
- Werkzeugaufnahme: HSK-F63
- Kegeldurchmesser: 38 mm
- Automatische Werkzeugspannung
- Spannkraft: 11.000 N
- Lösekraft: 20.400 N
- Max. Werkzeuggewicht: 6 kg
- Spindeldrehzahl: stufenlos regelbar, 1.500–18.000 U/min
- Drehrichtung: programmierbar, rechts- und linksdrehend
- Antrieb: Drehstrommotor mit Frequenzumrichter
- Spindelschmierung: werkseitig dauergeschmiert
- Spindelkühlung: luftgekühlt

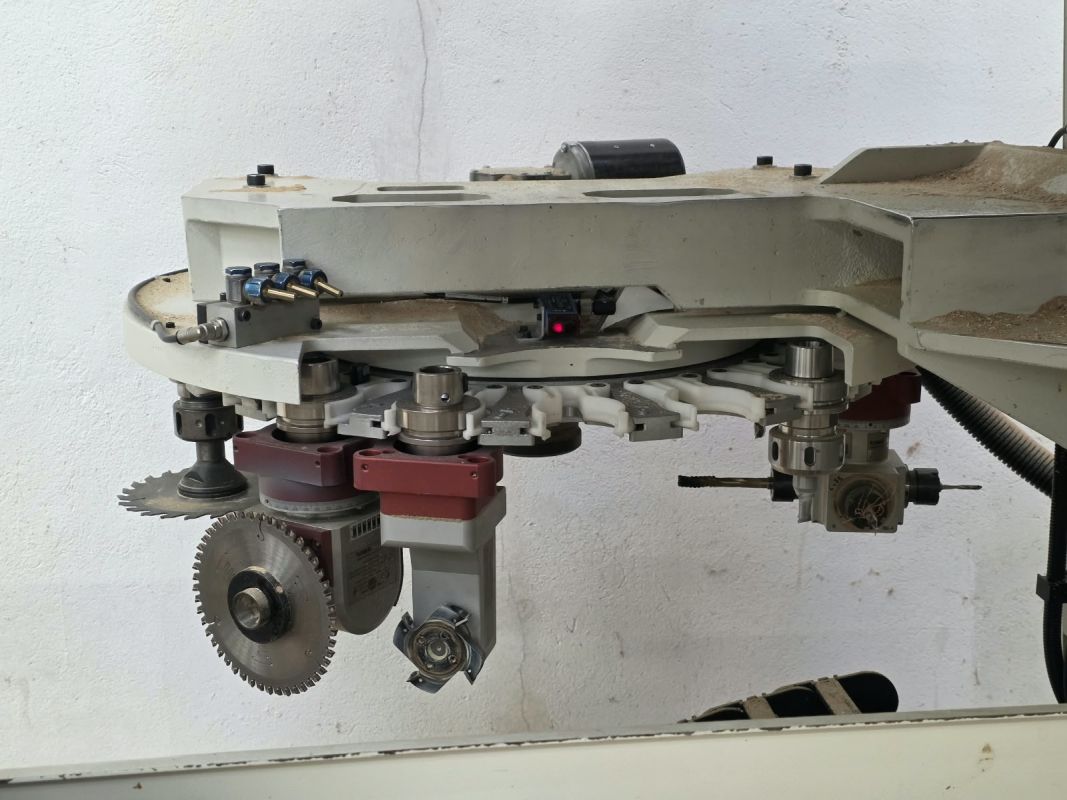

- Integrierte CNC-Drehachse zur Aggregatpositionierung über 360°, mit Drehmomentstütze und pneumatischem Anschluss

Achsgeschwindigkeiten
- Max. Eilgang X-/Y-Achsen: 60 m/min
- Max. Eilgang Z-Achse: 30 m/min

Vakuum, Absaugung und Druckluft
- Erforderlicher Druckluftdruck: 7 bar

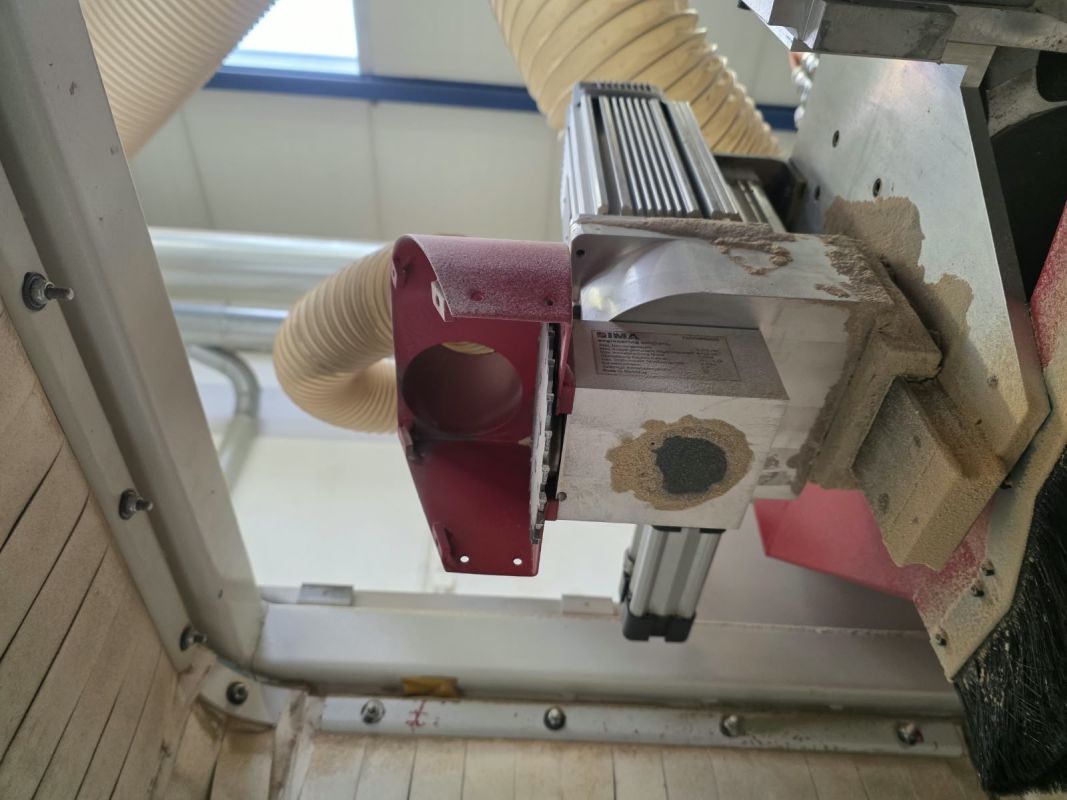

- Absauganschlussdurchmesser: 250 mm
- Erforderliche Absaugluftgeschwindigkeit: 28 m/s
- Erforderlicher Absaugvolumenstrom: 4.950 m³/h
- Leistung der Vakuumpumpe: 90 m³/h

Abmessungen und Gewicht
- Maschinenlänge: ca. 5.750 mm
- Maschinenbreite: ca. 3.830 mm
- Maschinengewicht: ca. 6.000 kg

Zubehör
- 90° Winkelbohraggregat
- 3x HSK-Werkzeughalter



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
