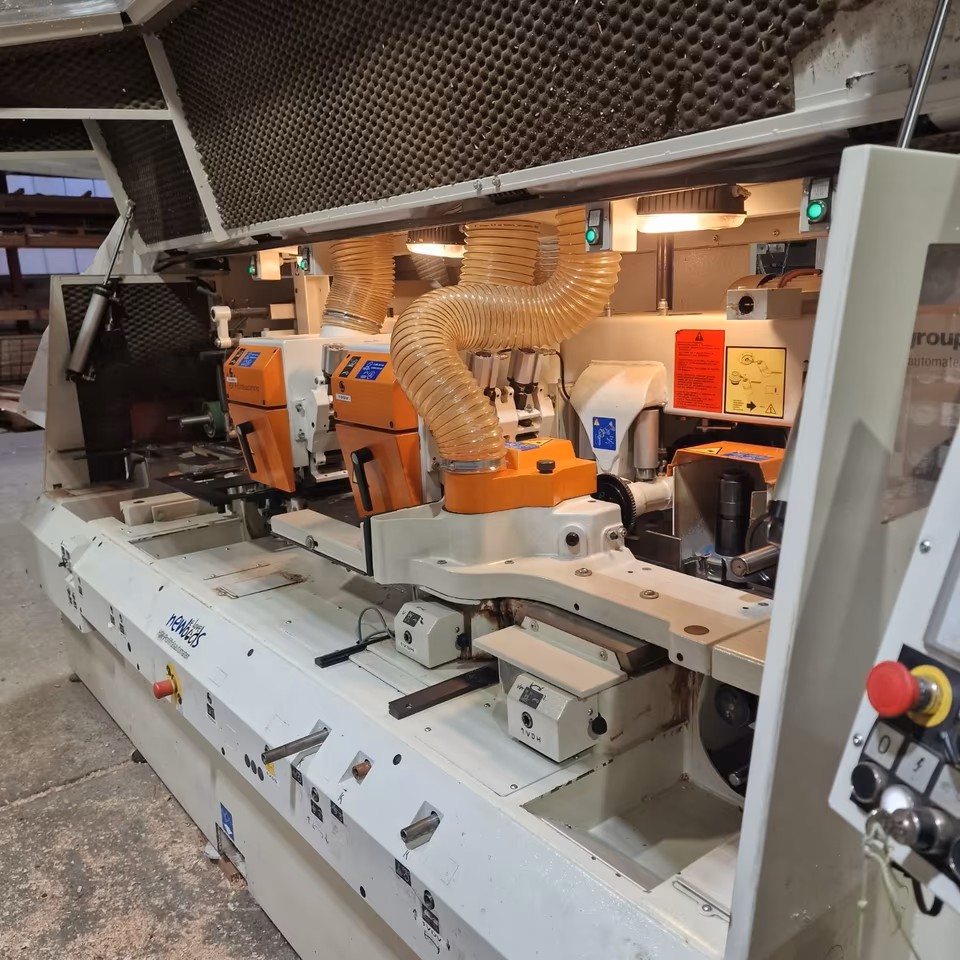

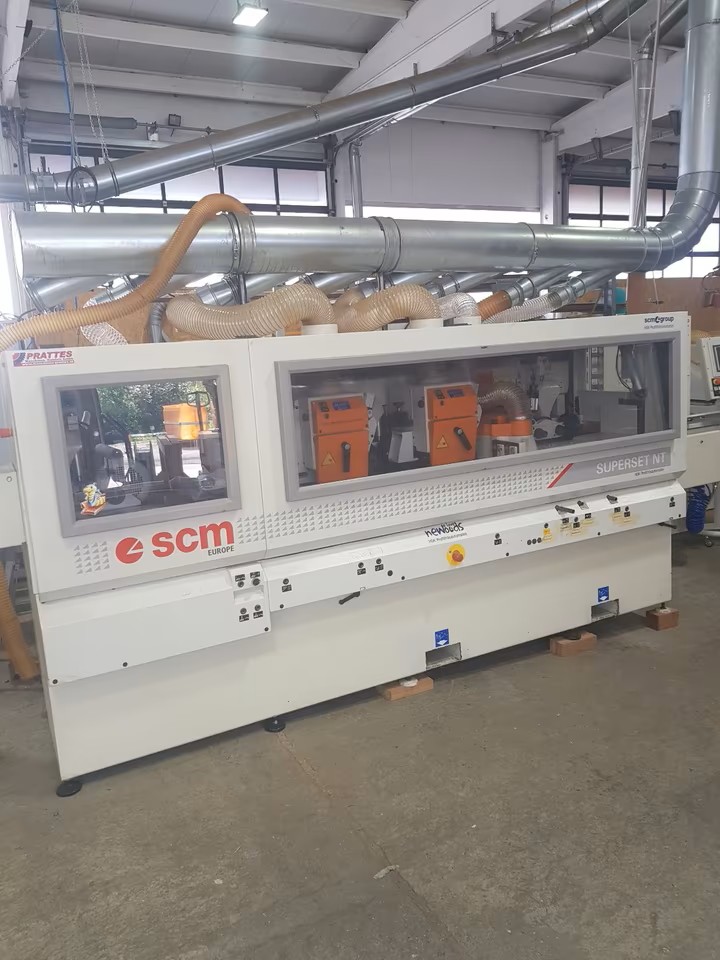

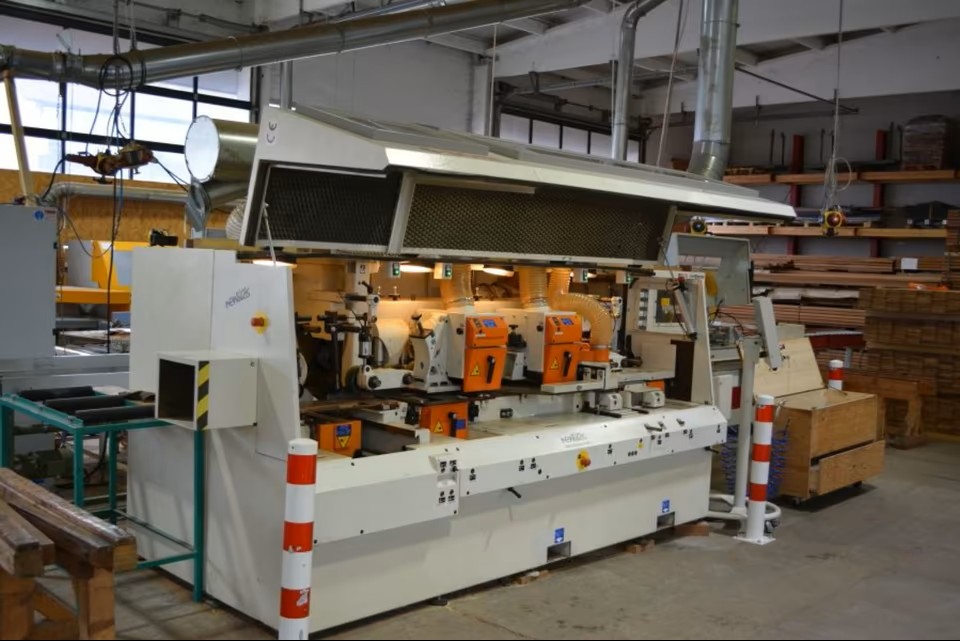

Profilfräsmaschine

Profilfräsmaschine
Fabrikat: SCM
Typ: Superset NTE
Baujahr: 2008


Technische Daten
- Touchscreen Bedienung Maschine mit 6 Spindeln + UNIWELLE
- Spindeldrehzahl 8.300 U/min
- Arbeitsbreite 240 mm Arbeitshöhe 125 mm elektronische

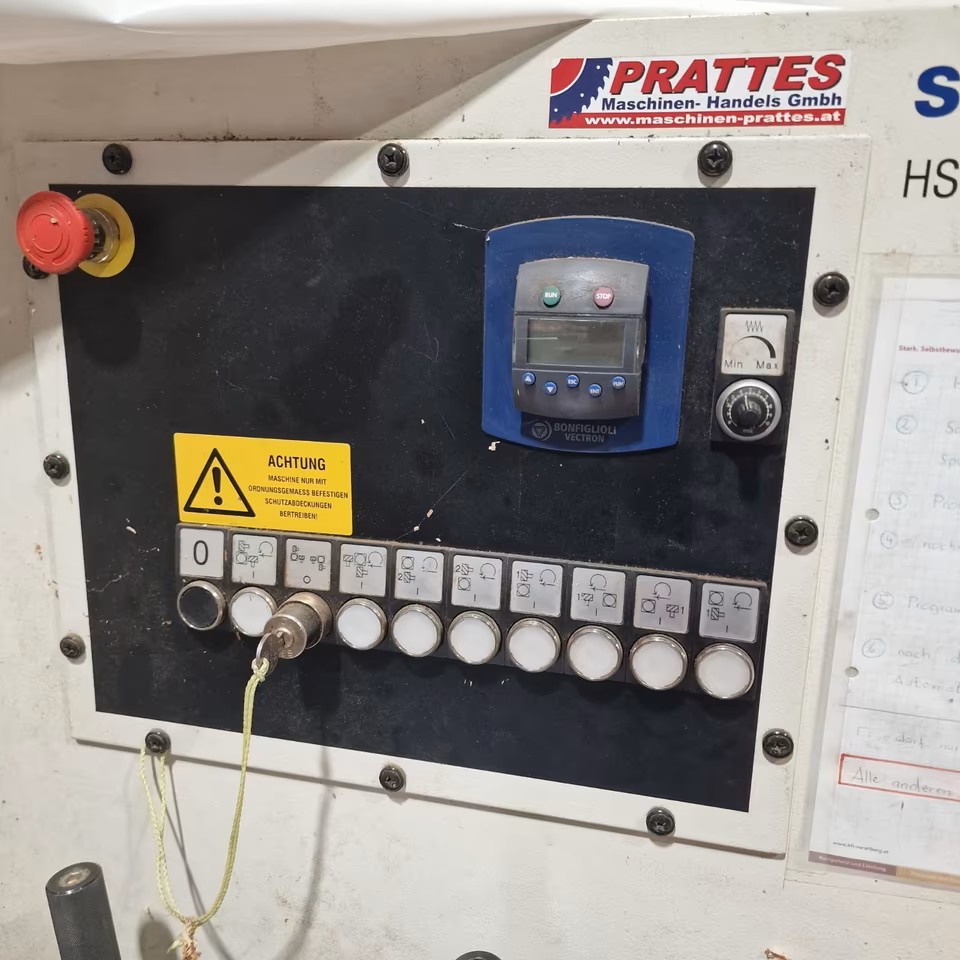

- Touchscreen-Steuerung MOBILE 10 ·
- HSK 85S
- SPINDELSCHNELLWECHSELSYSTEM · T-SET
- SCHNELLSPANNVORRICHTUNG für Werkzeuge ·
- 7 Welle ALS UNIWELLE  · Zum auftrennen geeignet.
-2 Vorschubeinheiten nach den oberen Spindeln für die Verkürzung des Achsabstandes von 620 auf 450 mm ·
- Motorische angetriebene Vorschubwalze im Arbeitstisch · Grundeinrichtung fuer die Zwangsschmierung Elektronische Horizontalpositionierung · Elektronische Einstellung des Werkzeugdurchmessers (Setup) ·
- Manuelle Pumpe für die Schmierung des Arbeitstisches ·
- MIT Bearbeitungswerkzeug

- Min. Arbeitsbreite (Fertigmaß) mm 15 ·
- Max. Arbeitsbreite (Fertigmaß) mm 240  ·
- Min. Länge des einzelnen Werkstücks mm 450  ·
- Vorschubgeschwindigkeit über Inverter gesteuert 6 - 36 m/ min · Motorstärke Vorschub kW 4 ·
- Motorstärke Abrichtspindel kW 7,5 · Schnellspannvorrichtung

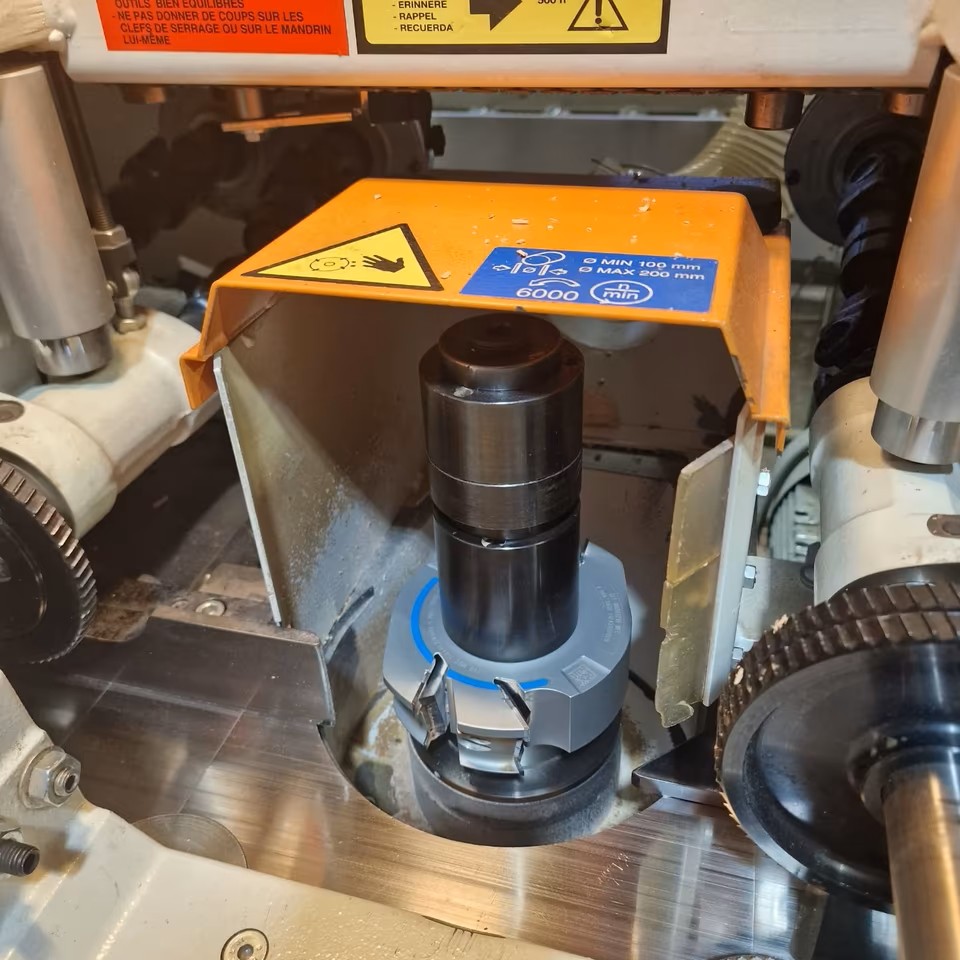

- Motorstärke Vertikalspindel rechts kW 7,5 · Powerlock HSK 85
- Motorstärke Vertikalspindel links kW 7,5  · Powerlock HSK 85
- Motorstärke obere Horizontalspindel kW 7,5 · Schnellspannvorrichtung
- Motorstärke 2. obere Horizontalspindel kW 7,5 · Powerlock HSK 85
- Motorstärke untere Horizontalspindel kW 7,5 · Powerlock HSK 85
- Motorstärke Universalspindel kW 7,5 · Schnellspannvorrichtung
- Drehzahl der Spindeln U/ min 6000/ 8300 ·
- Spindeldurchmesser mm 40 ·
- Spindelaufnahmelänge vertikal mm 220 ·
- Spindelaufnahmelänge horizontal mm 250  ·
- Axialverstellbereich der Vertikalspindeln Standard mm 75 ·
- Axialverstellbereich der Horizontalspindeln Standard mm 45 · Min. Max.
- Flugkreisdurchmesser der Abrichte mm 120/ 140 mm · Min. Max
- Flugkreisdurchmesser der Profilspindeln mm 100/ 200 ·
- Profilier Tiefe der 2.unteren Welle bei Werkzeugdurchmesser  mm 200 mm 15 ·
- Durchmesser der Spindelzylinder mm 120 ·
- Durchmesser der Vorschubwalzen mm 140 ·
- Aufgabetischlänge mm 2500 ·
- Einstellbereich Aufgabetisch und Einlauflineal 10 mm.
- Motorisch angetriebene Vorschubwalze im Auslauftisch ·
- Manuelle Zentralschmierung ·
- Ein/Aus-Schaltung des Vorschubaggregates vor Abrichte ·
- Horizontal Andrücke vor der Abricht mit Ein/Aus-Schalter ·
- Druckschuhe vorne an Schutzhaube der Horizontalspindel/n · Gehärtete Einlage im Arbeitstisch vor der Abrichte ·
- Pneumatische Druckschuhe vor den oberen Horizontalspindeln ·
- Horizontale Andrück Vorrichtung vor der Abrichtwelle vom Schaltpult aus zuschaltbar ·

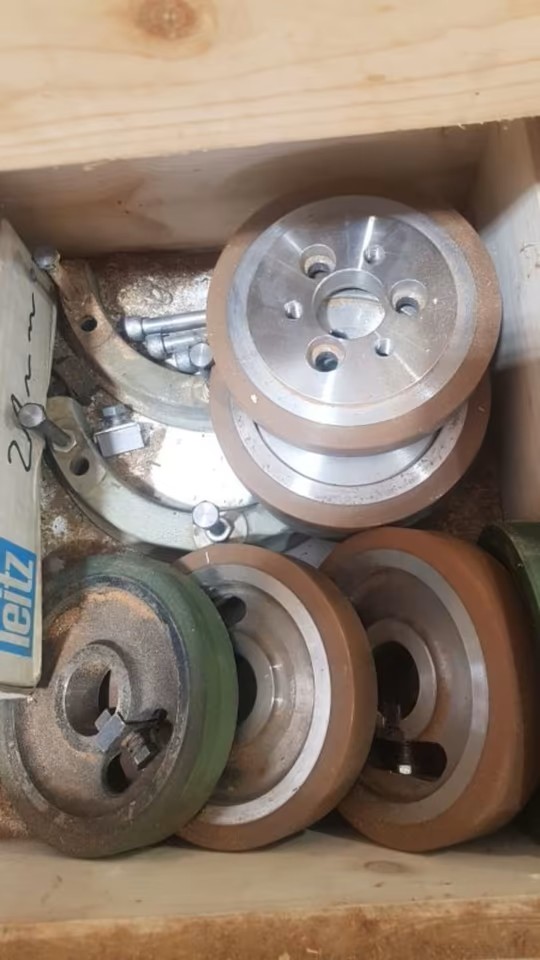

- 2 Vorschubrollen 140 x 25 pro Vorschubwelle ·
- Beleuchtung innerhalb der Schutzhaube

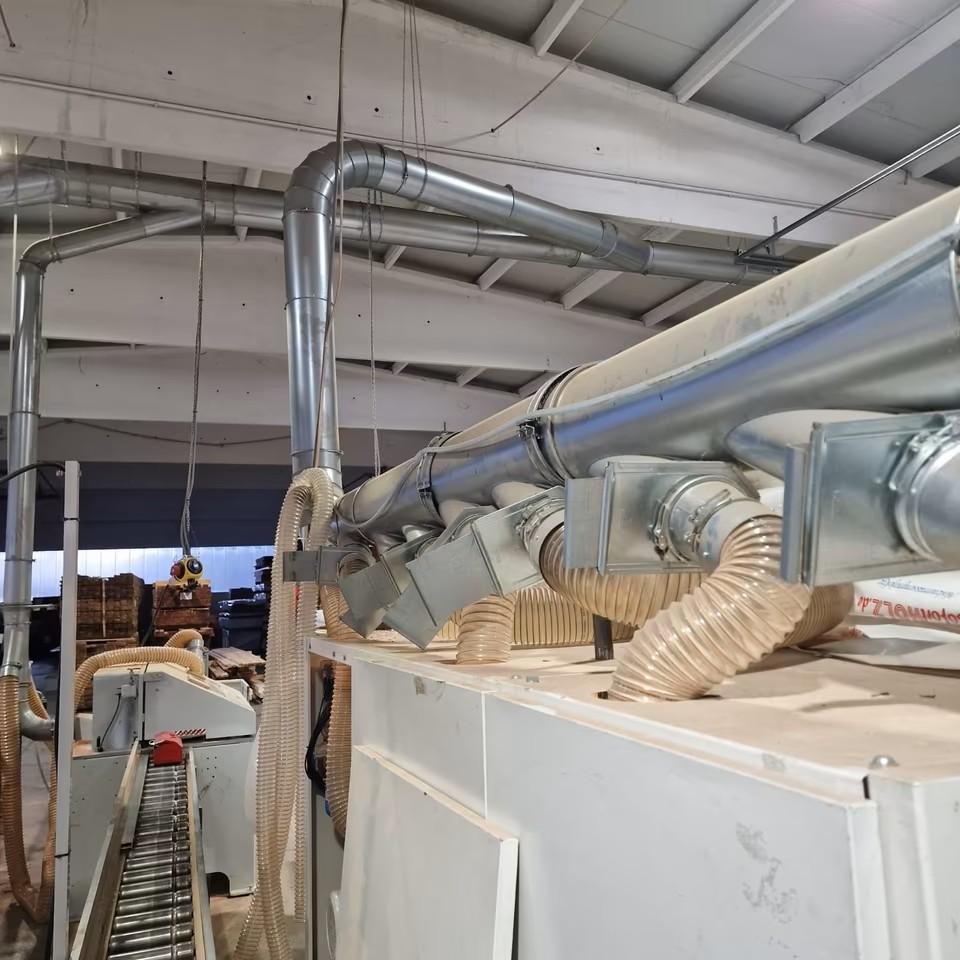

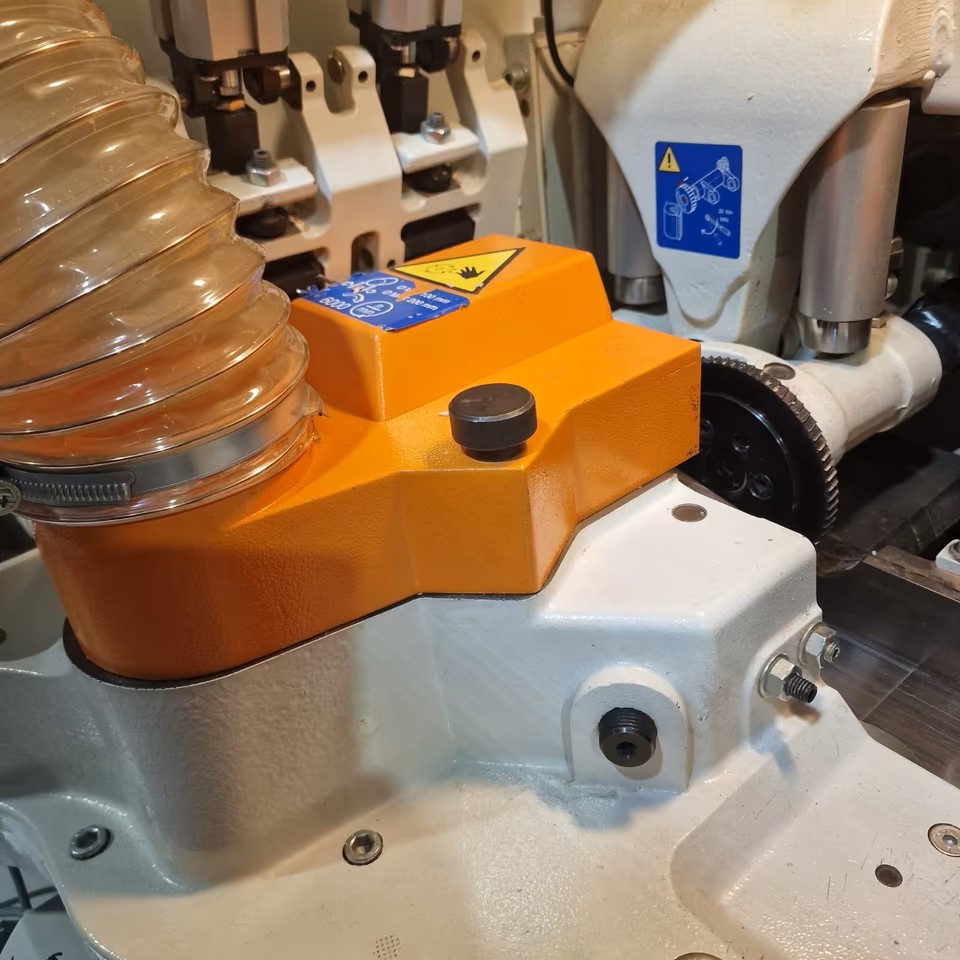

- Absaugleistung min. 10.443 m3/h

- Inkl. Absaughose!

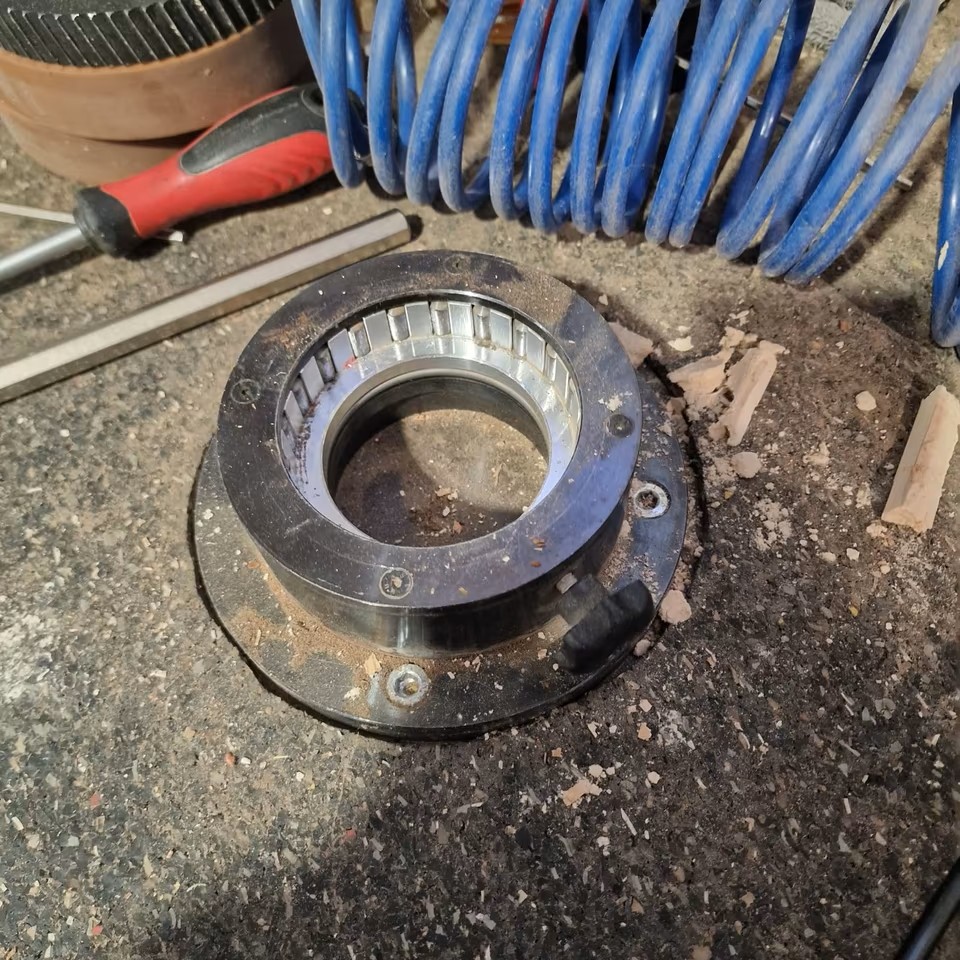

- Inkl. Montagehalterung Powerlock
- Alle 240 mm Köpfe horizontal und fest verbauen Werkzeuge auf HSK Spindeln sind dabei.
- Ersatzteilkatalog: Komplett 8 PDF Kataloge vorhanden

Hinweis: Nicht alle abgebildeten Werkzeuge sind Bestand dieses Angebotes




Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
