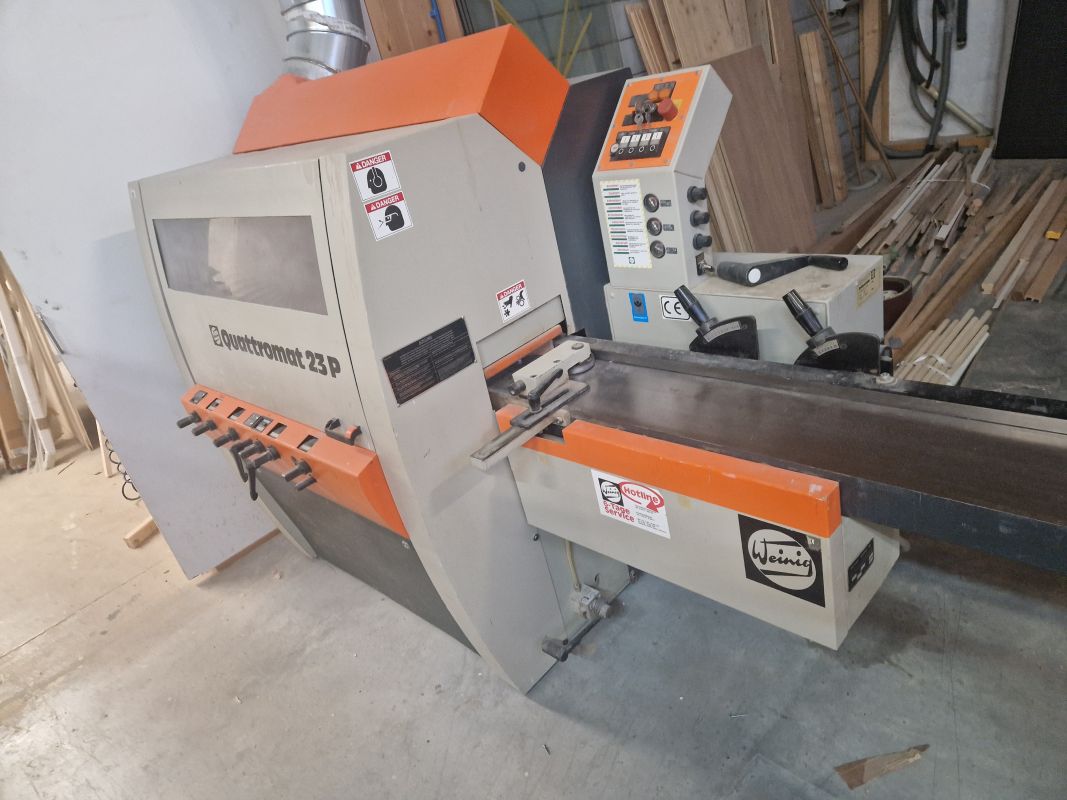

Vierseitenhobelmaschine

Vierseitenhobelmaschine
Fabrikat: Weinig
Typ: Q 23 P
Baujahr: 1999


Technische Daten
- Arbeitsbreite 13-230 mm
- Arbeitshöhe 6-120 mm
- Anzahl der Spindeln 4
- Motorstärke der Abrichtspindel 4-7,5 kW (5,5-10 hk)
- Motorstärke der Vertikalspindeln 5,5-11 kW (7,5-15 hk)
- Motorstärke der oberen Spindel 4-11 kW (5,5-15 hk)
- Motorstärke des Vorschubs 1,5 kW (2 hk)
- Drehzahl der Spindeln 6000 v/min
- Durchmesser der Spindeln 40 mm
- Werkzeugflugkreise der Kehlspindeln 125-200 mm
- Verstellbereich der Spindeln (axial)* 30 mm
- Verstellbereich der Abrichtspindel 5 mm
- Vorschubgeschwindigkeit 8 m/min
- Durchmesser der Vorschubwalzen 140 mm
- Breite der Vorschubwalzen 2x50 mm
- Breite der Rolle im Auslauftisch 50 mm
- Verstellbereich für Abrichttisch und Fügelineal 10 mm
- Höhe der rechten Anschläge 60 mm
- Länge des Abrichttisches 2 m



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
