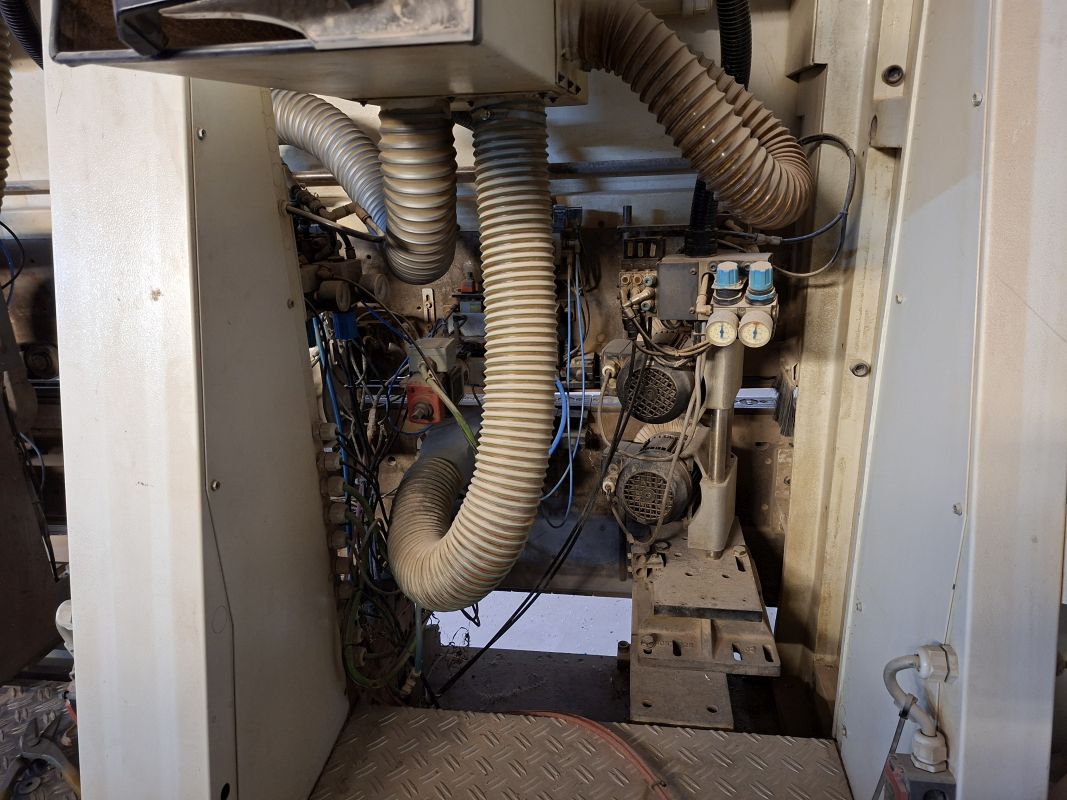

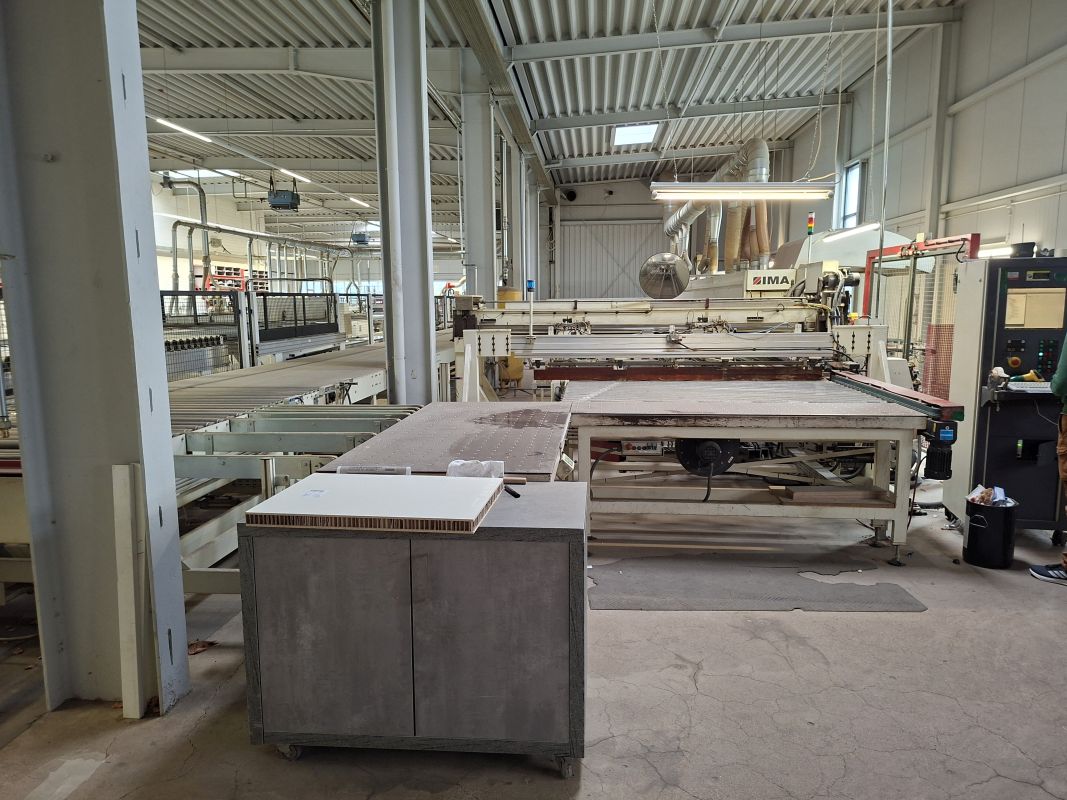

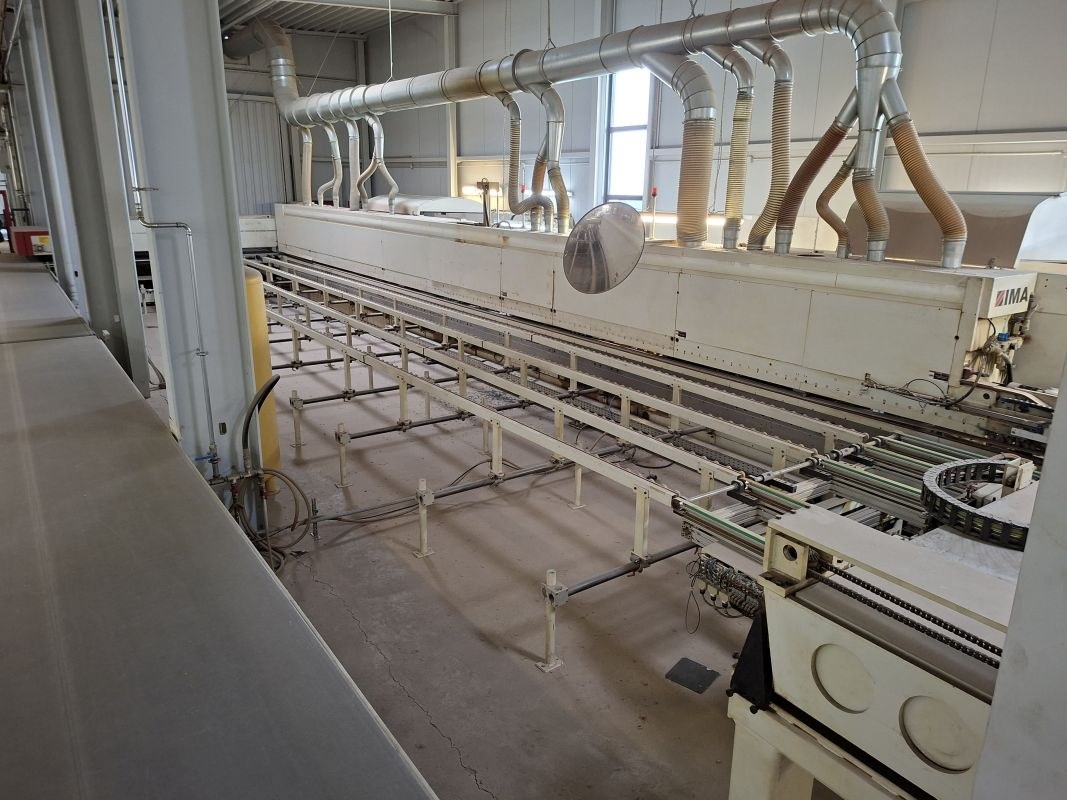

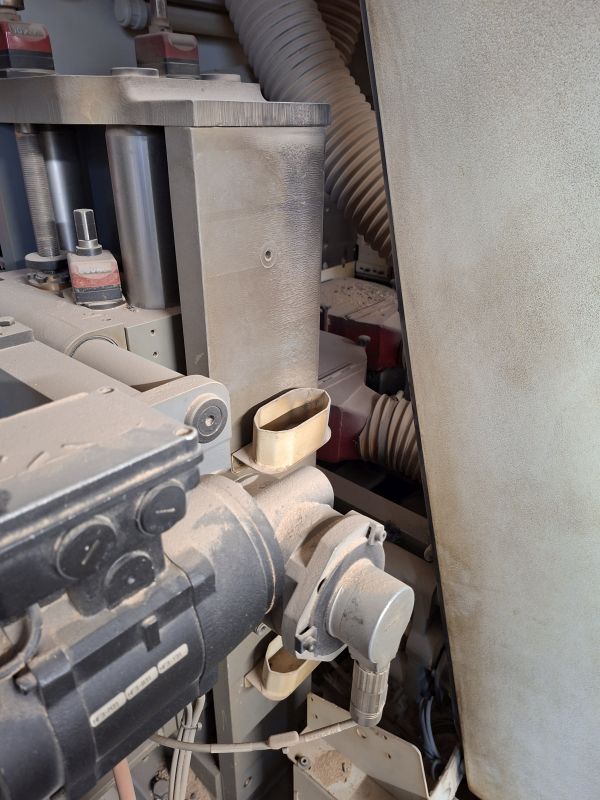

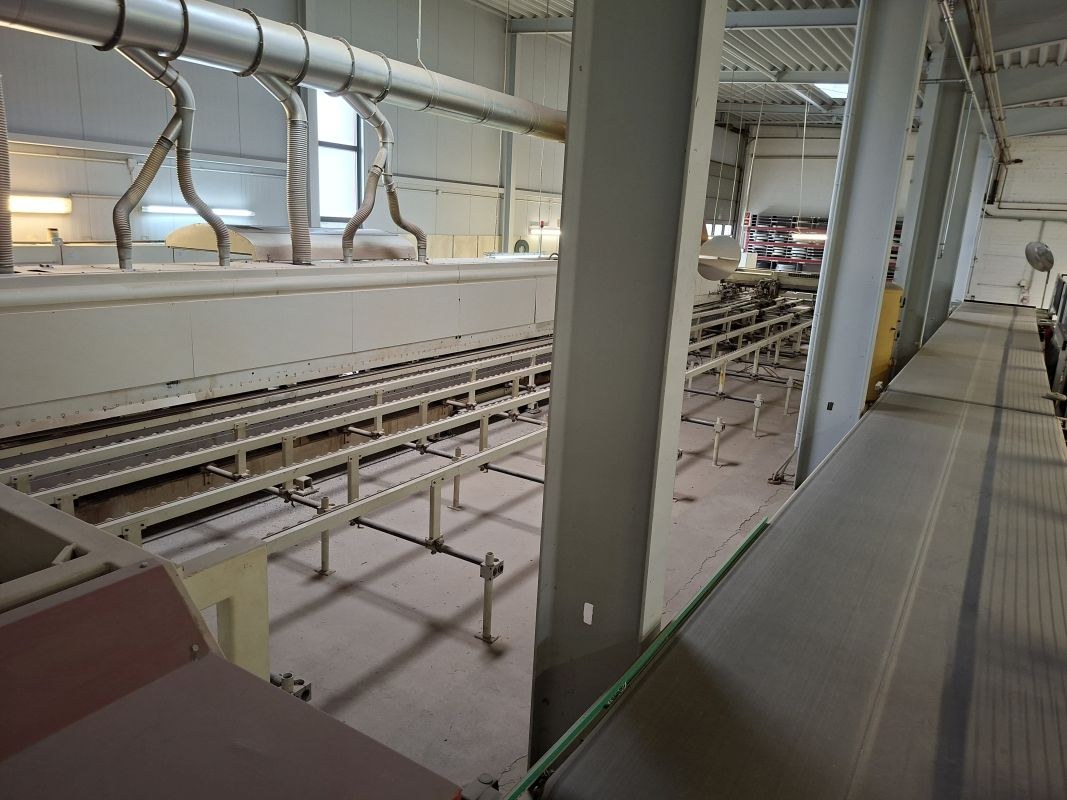

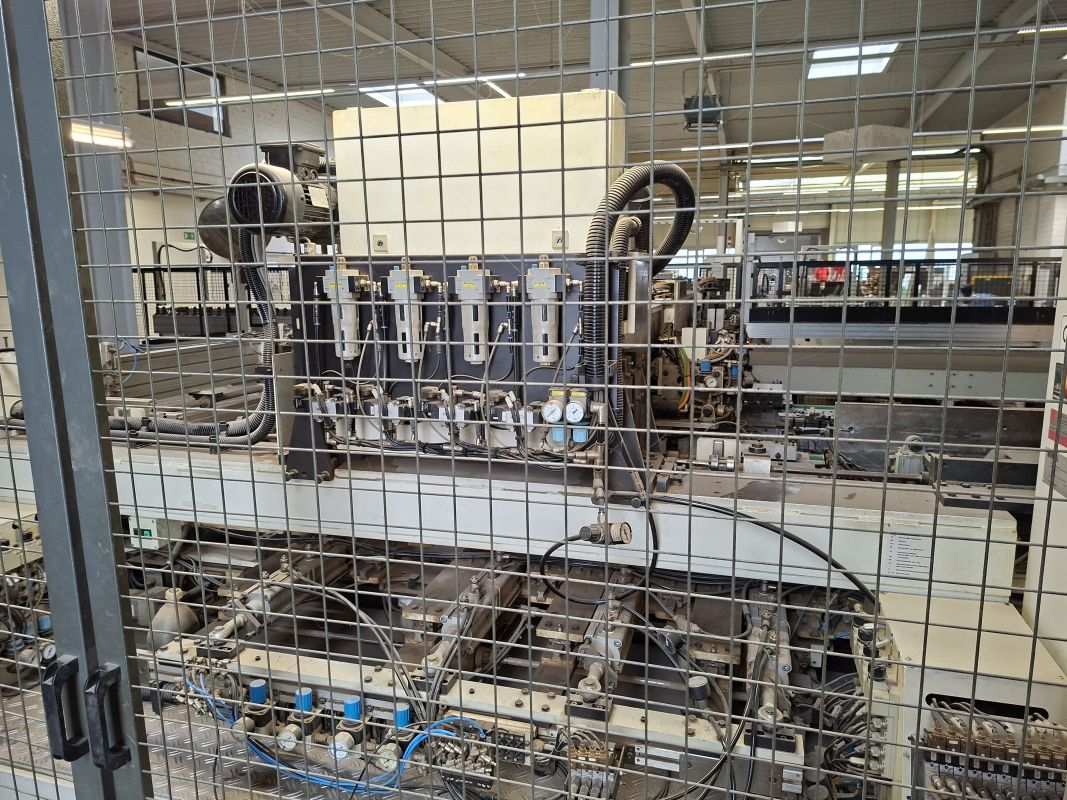

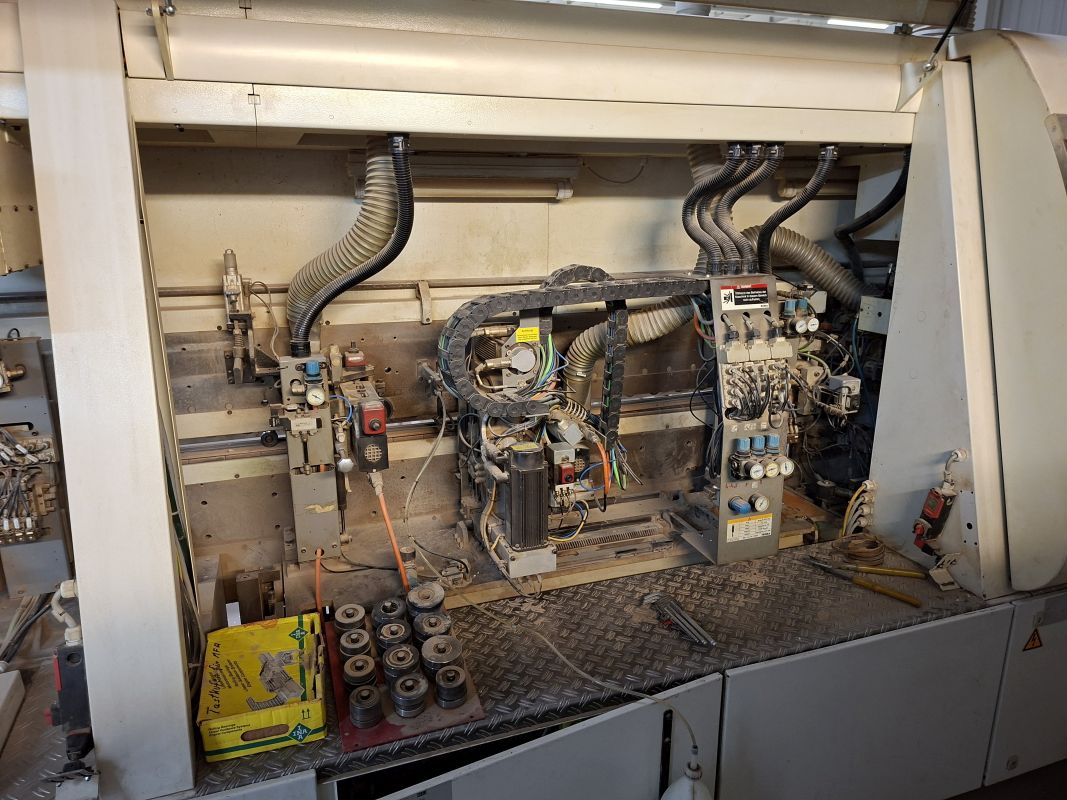

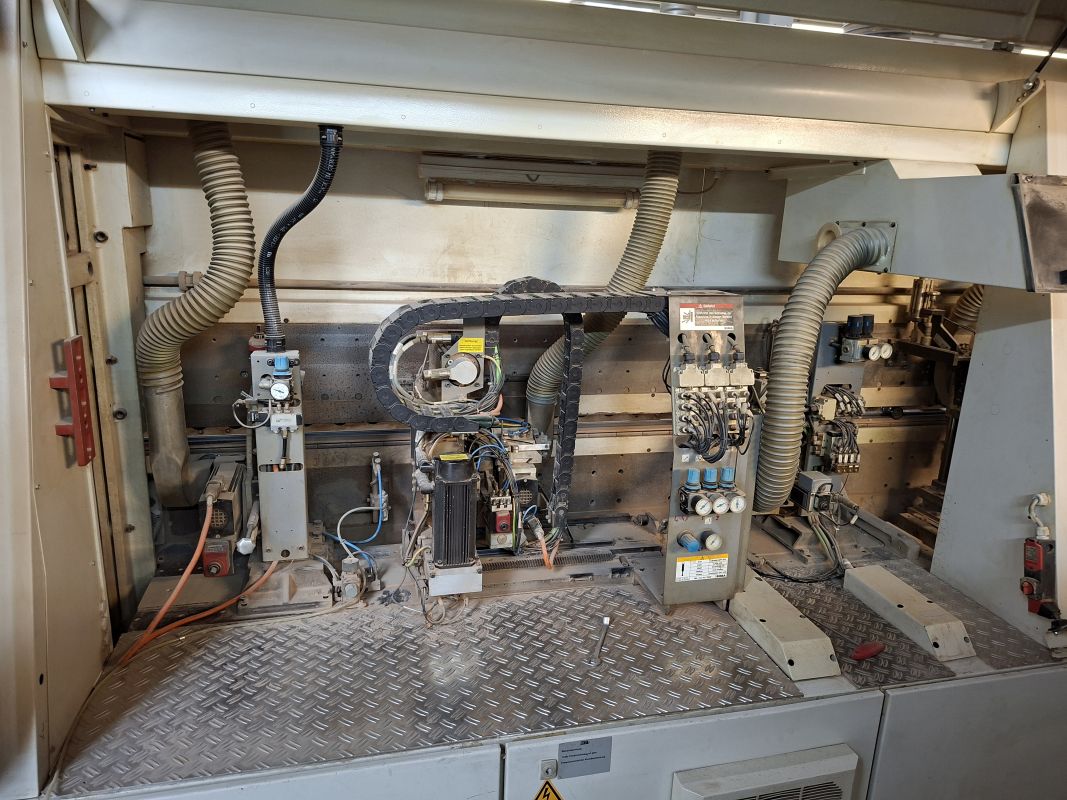

einseitige Kantenanleimmaschine

einseitige Kantenanleimmaschine
Fabrikat: IMA
Typ: Combima Systems/I/R75/1370
Baujahr: 2006


Technische Daten
Werkstück Spanplatte
Werkstücklänge: 250 - 2800 mm
Werkstückbreite: 115 - 1300 mm
Werkstückdicke: 8 (nur Format) - 40 mm
Kleinstes Werkstück: 144 x 250 x 8 mm
Größtes Werkstück: 2800 x 1300 x 38 mm

Werkstück Wabenplatte
(minimale Länge in Durchlaufrichtung 300 mm)
Deckstärke: 3,0/4,0/8,0 mm
Bearbeitungszugabe: Kantenstärke
Werkstücklänge: 300 - 2800 mm
Werkstückbreite: 300 - 1300 mm
Werkstückdicke: 15 - (bei 3 mm Stützkante nur als Doppelplatte 100 mm)
Kleinstes Werkstück: 300 x 300 x 15 mm
Größtes Werkstück: 2800 x 1300 x 100 mm

Werkstück Rahmenplatte
(minimal Länge in Durchlaufrichtung 300 mm)
Deckstärke: 8,0 mm
Bearbeitungszugabe: 5,0 mm
Rahmenmaterial: senkrecht angeordnete Spanplatte (Vorschub reduziert)
Werkstücklänge: 300 - 2800 mm
Werkstückbreite: 300 - 1300 mm
Werkstückdicke: max. 50 mm

Werkstückgewicht: max. 50 kg
Werkstückform: rechtwinklig
Werkstoff: Spannplatte, MDF
Oberflächenmaterial: Direktbeschichtung (Melaminpapier), Papier, Folie, Furnier
Seitlich überstehendes Beschichtungsmaterial 10 mm

Kantenmaterial
Papierkanten & Kunststoffkanten: 0,3 - 3,0 mm
Furnierkanten: 0,5 - 1,3 mm
Stützkante: 3,0 mm
Kantenhöhe: 19 - 104 mm (siehe max. Kantenquerschnitt
(Stützkante 97 x 3 mm nur bei Doppelplatte)

Bei Einsatz Servo-Trennmesser im 2 Verleimteil
max. Kantenquerschnitt 200 mm2 bei Kunststiffkanten
max. Kantenquerschnitt 135 mm2 bei Furnierkanten

Max. oberer Kantenüberstand 2 mm

Kantenprofile
Papierkante: ca. 0,4 mm Fase 15°
Kunststoffkante: 3,0 mm Radius 3 mm

Technische Daten Maschine
Konstanter Werkstückaustand aus der Kettenbahn 38 mm (inkl. Kante bei Kantendicke 0,3 - 3 mm)

Durchlaufbreite (bei Ausstand 38 mm): min 115 mm
Werkstücklänge in Vorschubrichtung: min. 150 mm
Grundhöhe (Oberkante Kettenbahn): 960 mm

Vorschubgeschwindigkeit: v=6 - 30 m/min frequenzgeregelter Antrieb

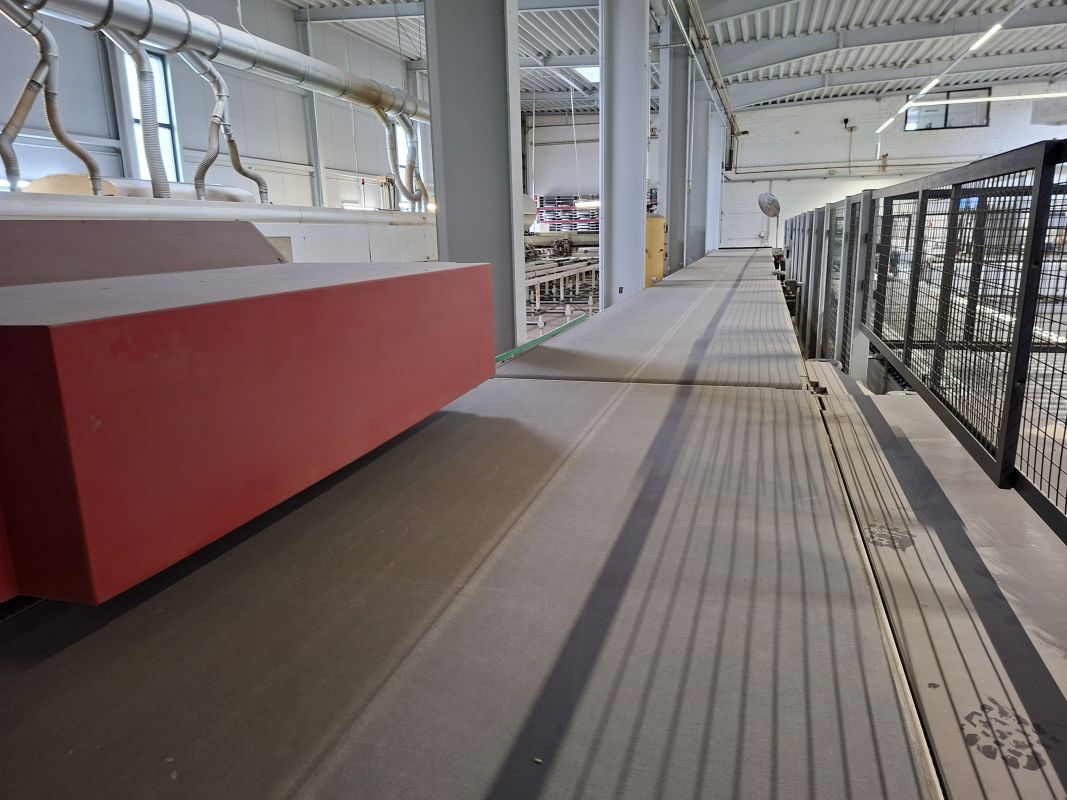

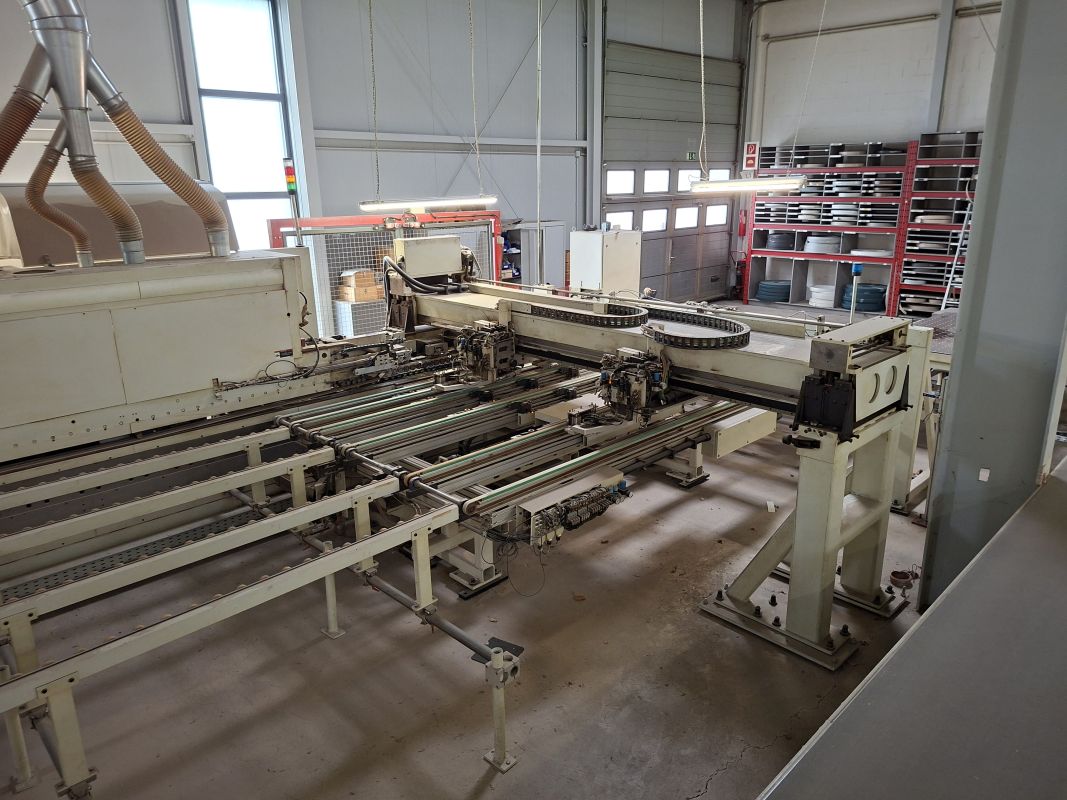

Schrägrollentisch SFR 1450/2260/15° für längs und Querbetrieb
Werkstücklänge: 300 - 2800 mm (bei manueller Werkstückaufgabe
Werkstückbreite: 190 - 1300 mm
Werkstückdicke: 13 - 60 mm

Servo - Einschubsystem x20

Servo - Anschlagsystem x20

Fräs/Profilfräs/Nutaggregat
1 Motor 6,6 kW, 100 Hz, 6000 UpM

Doppelzerspanneraggregat
1 Motor 8,0 kW, 100 Hz, 6000 UpM

Fräs/Profilfräs/Nutaggregat
1 Motor 4,4 kW, 100 Hz, 6000 UpM

Fräs/Profilfräs/Nutaggregat
1 Motor 4,4 kW, 100 Hz, 6000 UpM

Schmelzklebeauftragsgerät für 2 Klebstoffraupen

Servo-Kantenzuführung für Stützkanten in Rollenform

Fräs/Profilfräs/Nutaggregat
1 Motor 4,4 kW, 100 Hz, 6000 UpM

Fräs/Profilfräs/Nutaggregat
1 Motor 8,0 kW, 100 Hz, 6000 UpM

Strahler 300 lg, 2 x 1,5 kW zum Vorwärmen der Werkstückkante

Verleimaggregat
für gerade Kanten und Klebstoffangabe an das Werkstpck. Die Kanten dicke beträgt in Abhängig des eingesetzten Magazins max. 3mm

Automatisches PU - Abschmelzsystem Quickmelt

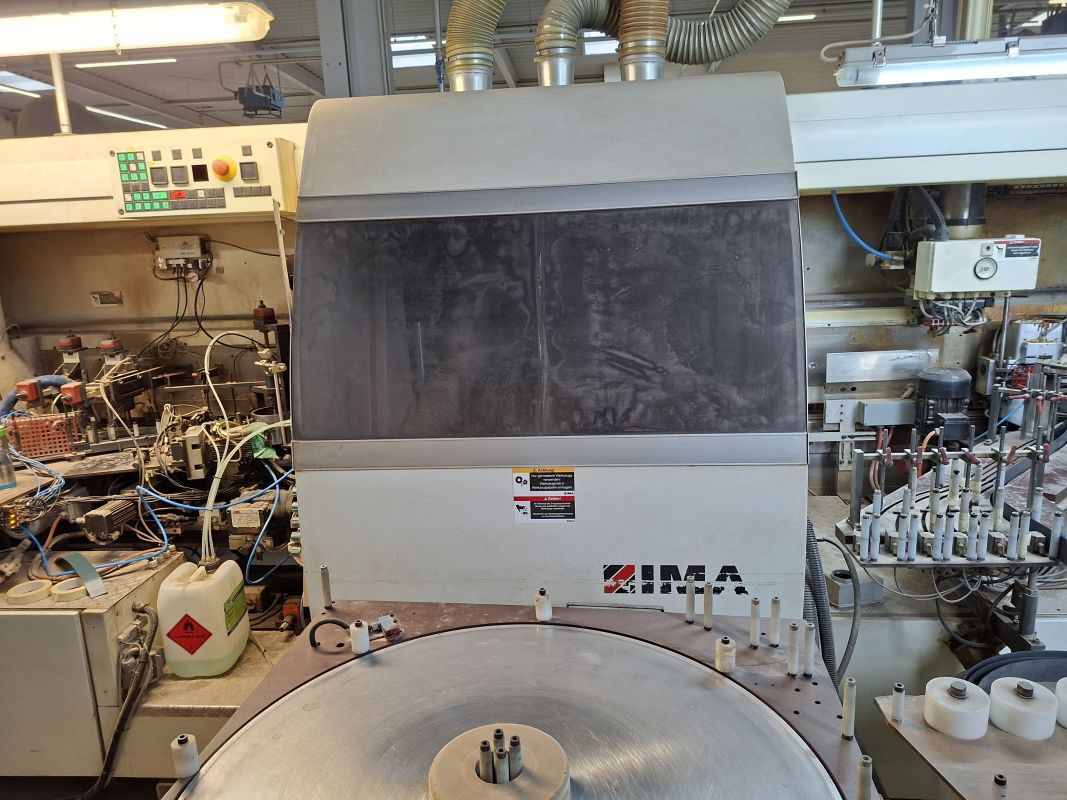

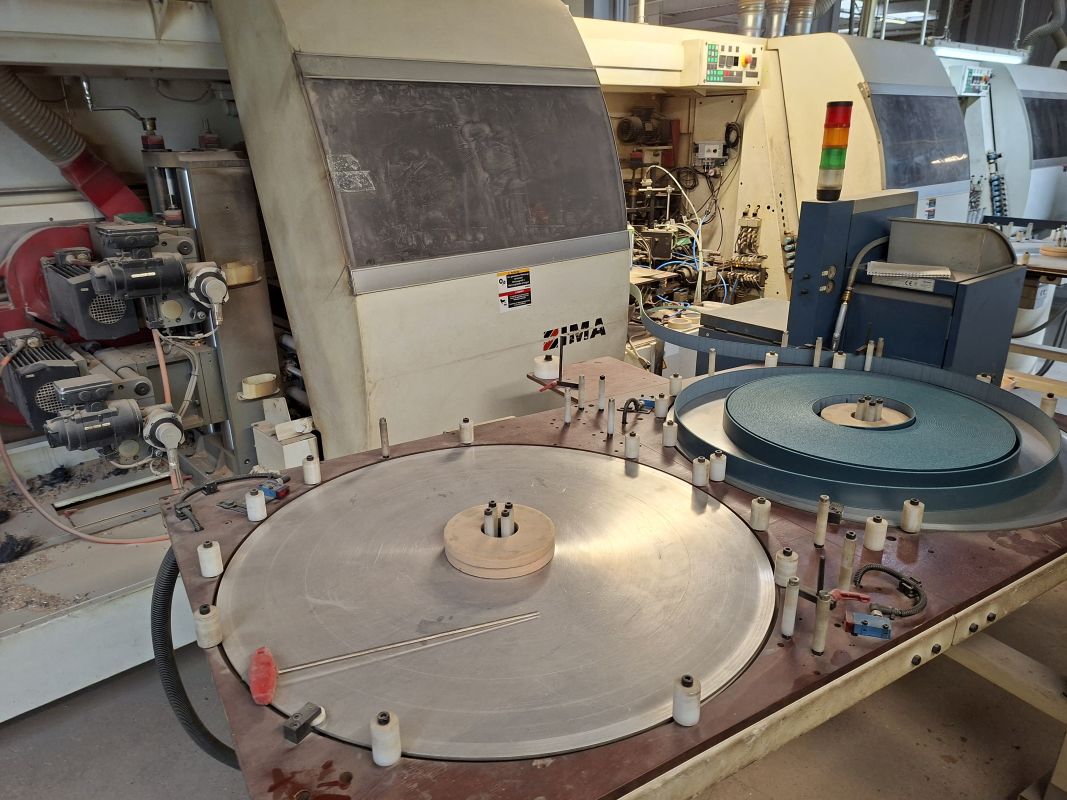

2 - fach Kantenmagazin für Rollenmaterial 0,3 - 3,0 mm dick

Servo - Messer zum genauen Trennen des Kantenmaterials

Servo- Kanteneinzug

Leimangabe für Werkstückdicke max. 90 mm

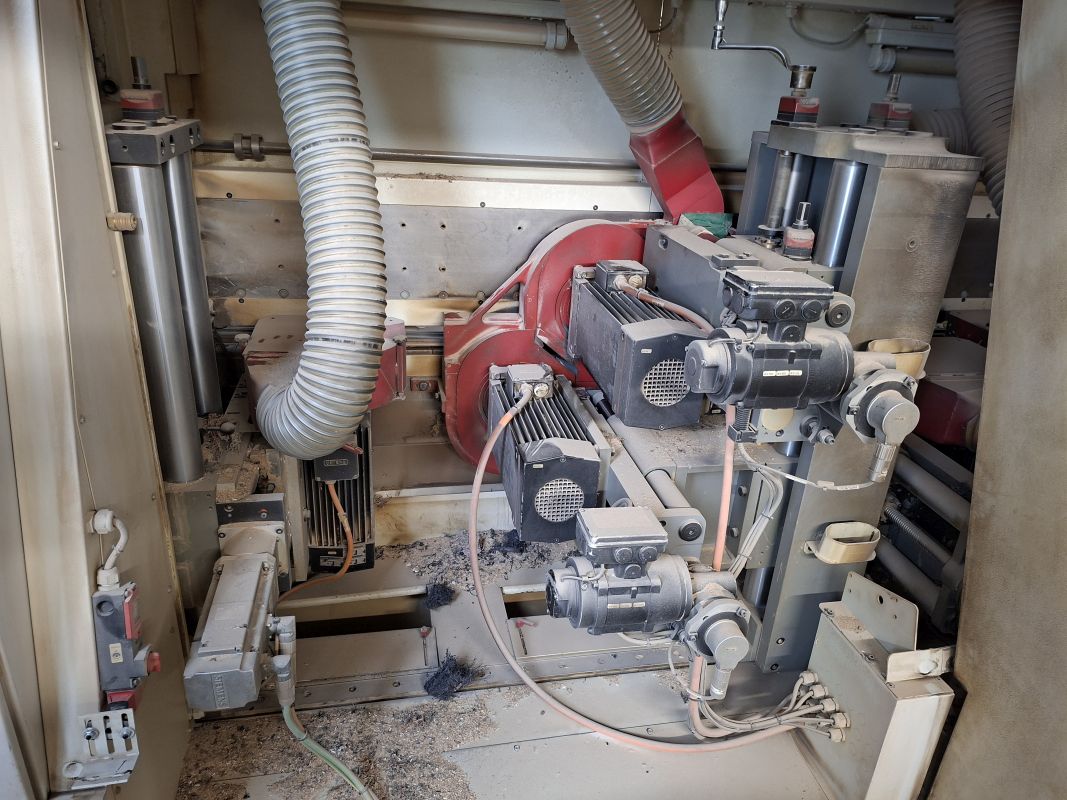

Kappaggregat
2 Motore 660 W, 200 Hz

Fräsaggregat
1 Motor 1000 W,  400 V, 200 Hz, 12000 UpM
30° schwenkbar

Mehrfachbearbeitungsaggregat
1 Motor 660 W, 400 Vm 200 Hz, 12000 UpM

Mehrfach - Profilziehklingengerät

Fräsaggegat
1 Motor 1000 W, 400 V, 200 Hz, 12000 UpM
30° schwenkbar

Mehrfachbearbeitungsaggregat
1 Motor 660 W, 400 V, 200 Hz, 12000 UpM

Mehrfach - Profilziehklingengerät

Selbsttastendes Ziehklingenaggregat

Schwabbelaggregat



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
