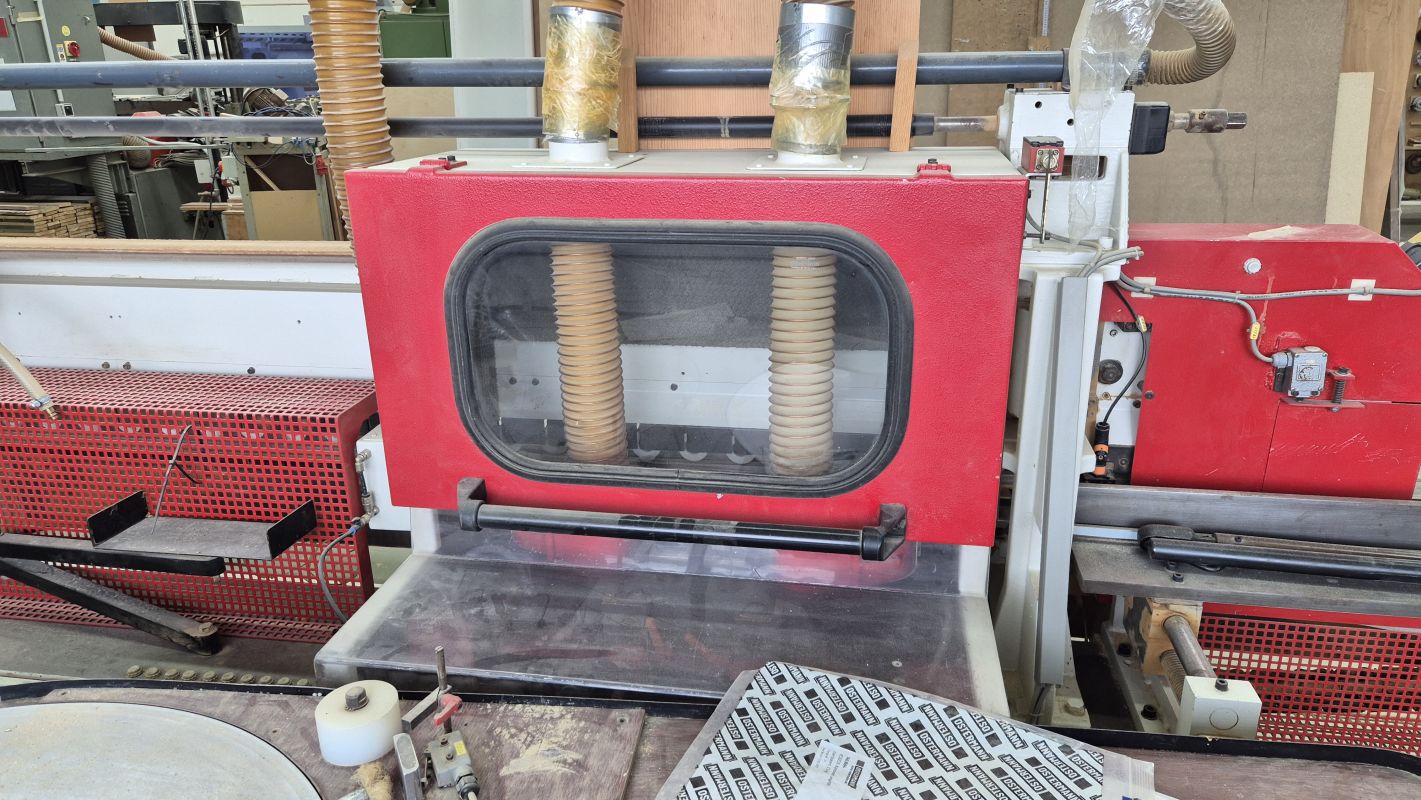

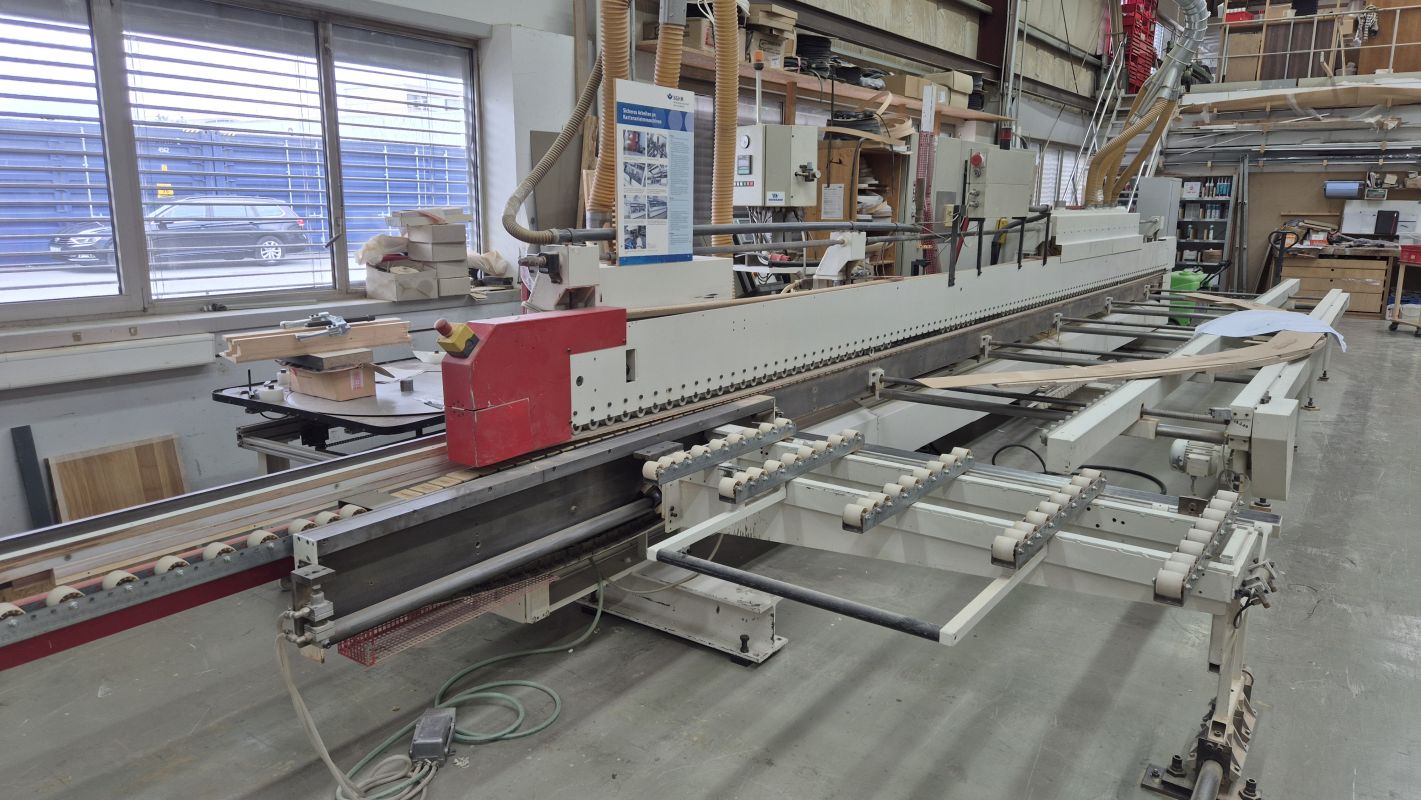

einseitige Falz-Kantenanleimmaschine

einseitige Falz-Kantenanleimmaschine
Fabrikat: IMA
Typ: AVM/K/I/G80/822/S3R3L20
Baujahr: 2003


zum Nachfräsen, Kantenverleimen und Nachbearbeiten für eine Normfalz - nur für vorformatierte / vorgefälzte Türen und stumpfe Türen

Linksmaschine (Festanschlag links).

Komplettbearbeitung in 3 Durchläufen
1. Durchlauf: Türoberseitenbearbeitung (Querbearbeitung)
2. Durchlauf: Türlängsseite
3. Durchlauf: Türlängsseite

Beim 2. und 3. Durchlauf wird die überstehende Querkante vom 1. Durchlauf durch Mitlauf-Gegenlauffräsen abgefräst.
Die Doppelfalzverleimung ist nur durch Umbauten an der Maschine und Nacharbeiten der Kante von Hand möglich.

max. Türdicke:
- gerade Kante: ca. 70 mm
- Falzverleimung: ca. 60 mm

Stabiler Maschinenständer als Träger für Aggregate sowie Gehäuse für Elektroinstallation.

Antrieb für Durchlaufgeschwindigkeiten von ca. 5-25 m/min., mechanisch stufenlos regelbar.
(nicht gleichzusetzen mit Bearbeitungsgeschwindigkeit)

Durchgehende kunststoffbeschichtete Plattenband-Transportkette,
ca. 80 mm breit, mit automatischer Zentralschmierung.

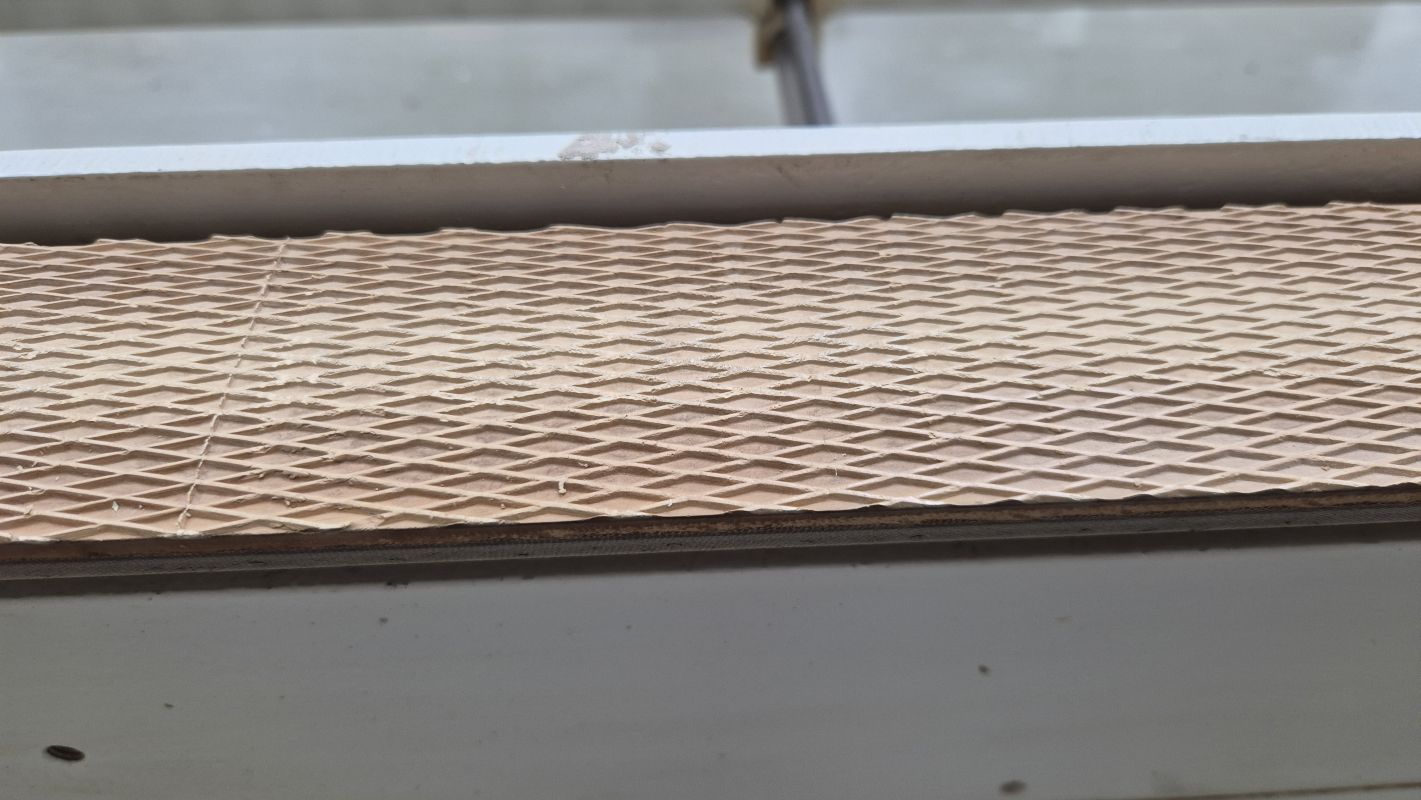

Von Hand höhenverstellbarer Oberdruck mit einem Keilriemen 80 mm breit und gefederten, kugelgelagerten Führungsrollen.

Maschinenlänge ca. 10.900 mm

Einschubtisch am Einlauf der Maschine.

1 horizontal von Hand verstellbares unbeheiztes Anschlaglineal

1 Fügefräsaggregat
steuerbar, nicht schwenkbar, ohne Tastung
mit 2 Motoren, je 3 kW

Verleimaggregat
für wahlweisen Betrieb von gerader Kante oder Softforming Verleimung,
durch Auswechseln der Leimangabe.
Kantenmaterial:
- Streifen: bis 1,3 mm
- Rollenmaterial: 0,4-3 mm
- Massivholzleisten: 6 mm
Leistenlänge max.: 2550 mm
Streifenhöhe: 14-80 mm (abhängig von Leimangabe)
mit:
- Seitenverstellung von Hand für die pneumatisch aussteuerbare Leimangabe.
- Höhenverstellung von Hand -15mm nach unten und bis +10mm nach oben.

1 Glocke für die Hauptandruckrolle,
von Hand verstellbar

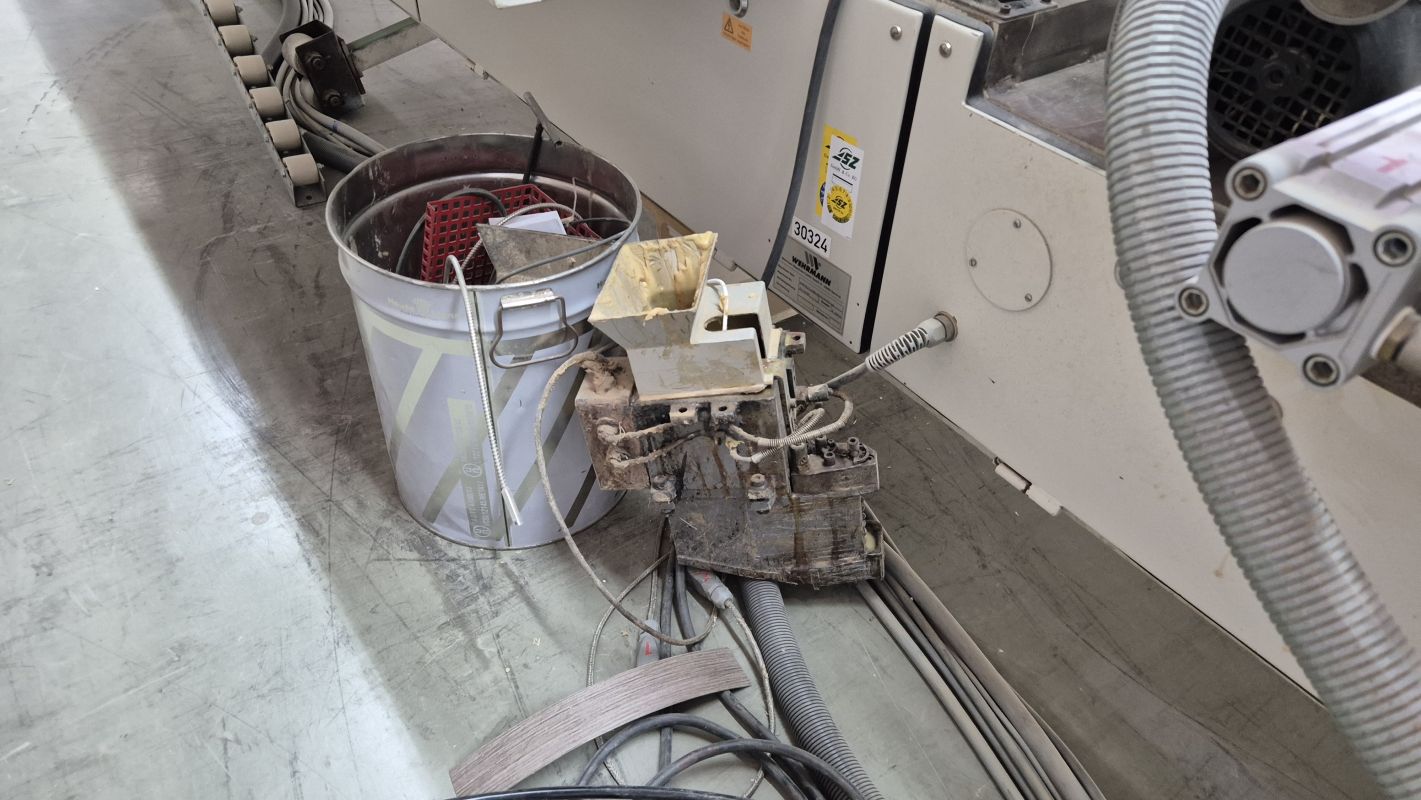

1 Leimangabe 0,8L,
max. Kantenhöhe 70mm, gerade Kante mit pneumatischem Schnellverschluss,
Chem-Coat beschichtete, elektronische Temperaturregelung

1 Schmelzkleberleimangabe 0,8L
mit Schnellverschluss, bis max. 80 mm hohes Kantenmaterial, Softkante,
Chem-Coat beschichtet, mit Temperaturregelung und Steuereinheit
für die Streifenbeschichtung

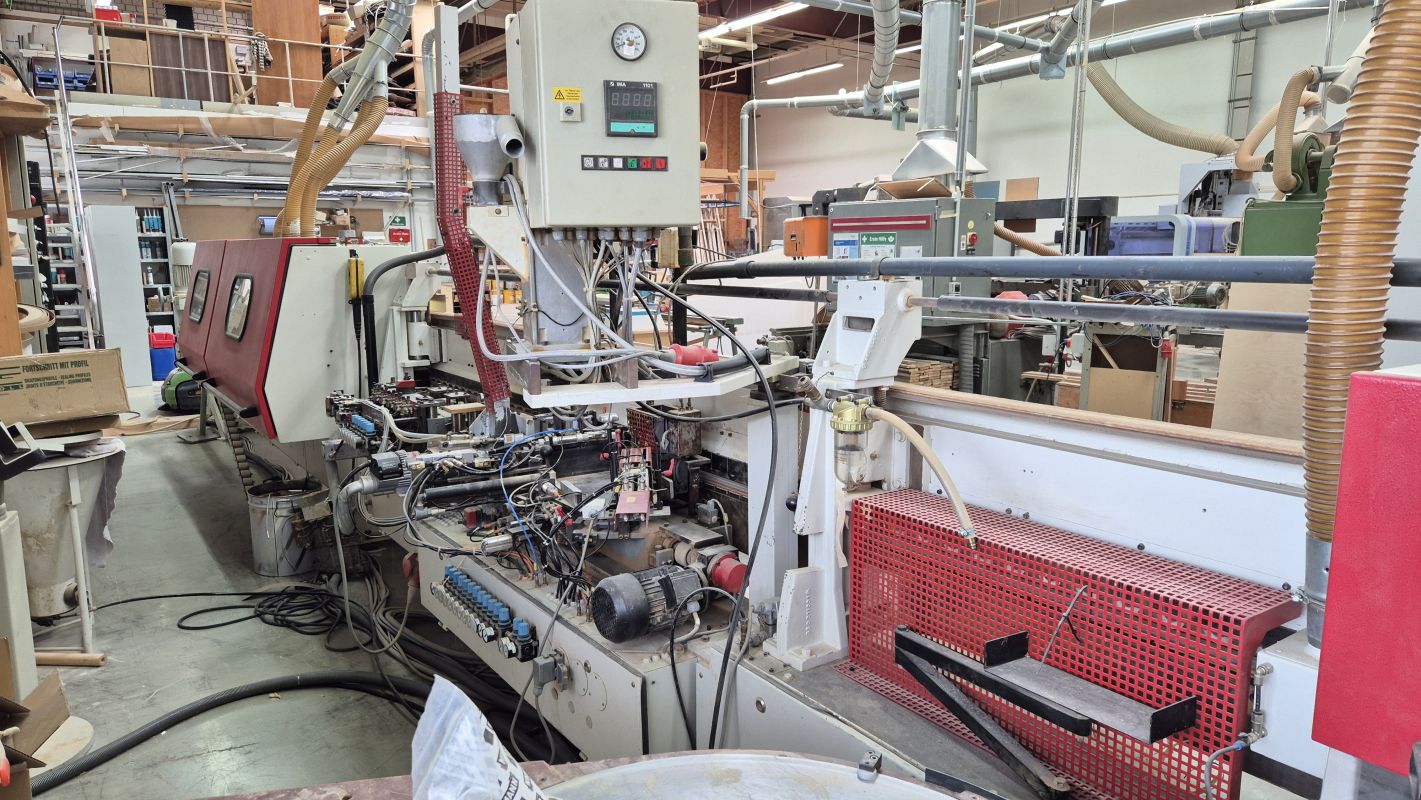

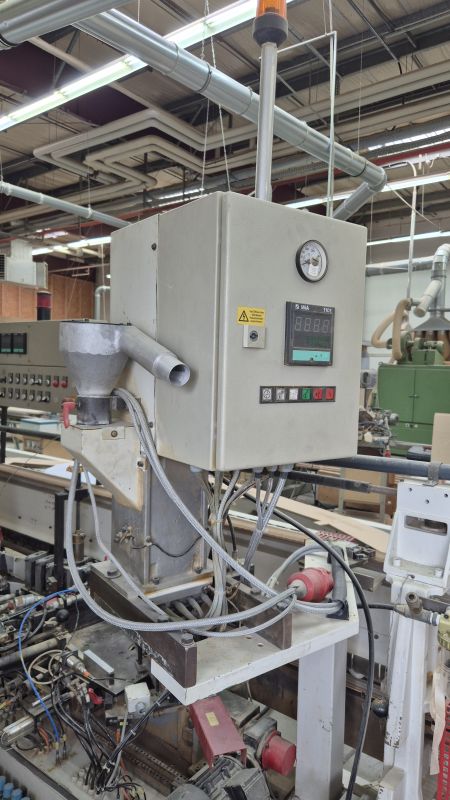

1 automatische Quickmelt-Schmelzkleberzuführung
mit einer Heizleistung 5,0 kW

1 2-fach Magazin
nur für Kantenmaterial bis 3,0 mm dick,
von Hand aufsteckbar auf das Einfachrollenmagazin

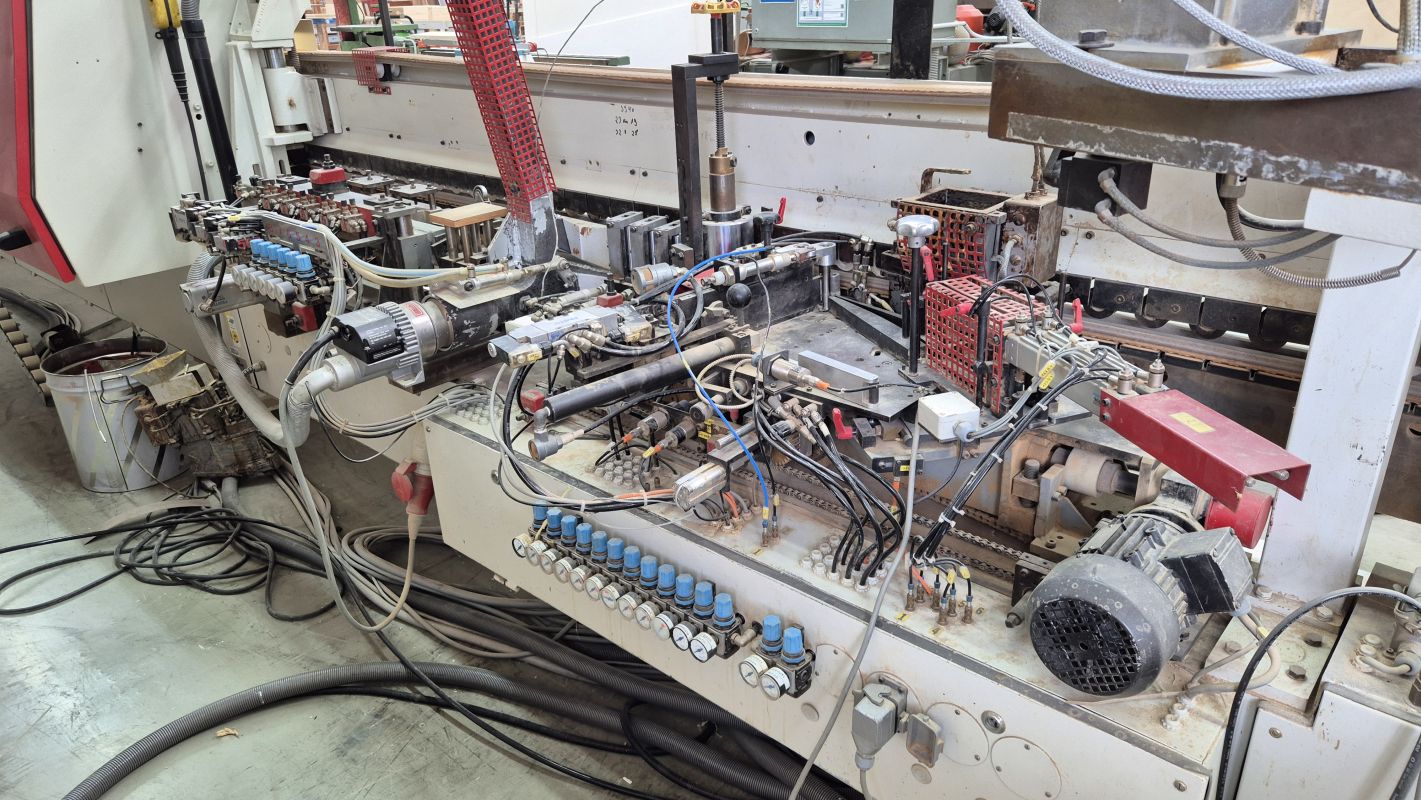

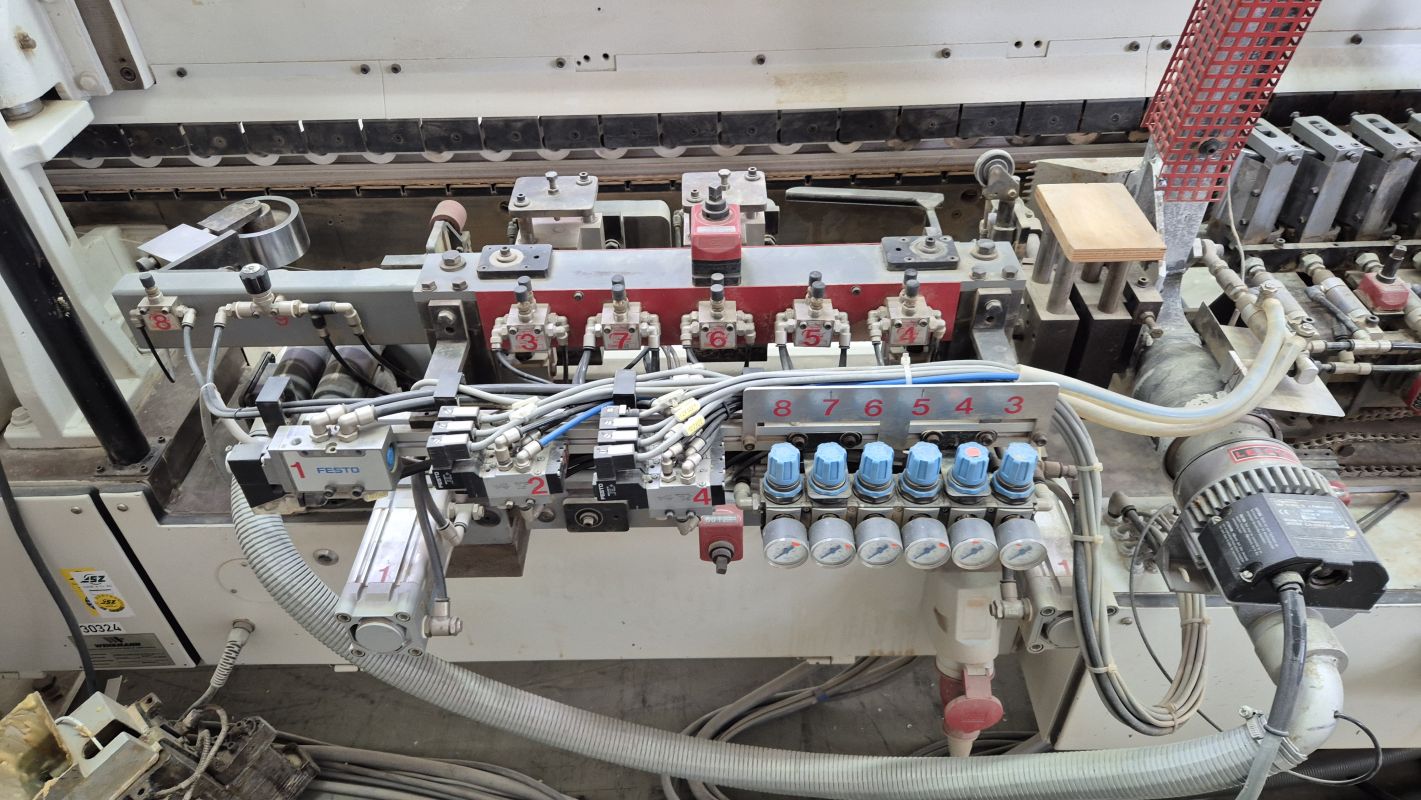

1 Falzformdruckstrecke
für den Andruck des Kantenmaterials in Falz mit:
- einer Aktiviereinheit 15 kW zum Nachaktivieren des Kantenmaterials für Falzumformung
- einem pneumatisch gesteuerten Formschuh für die Unteraufschlagkante
- einem pneumatisch gesteuerten Formschuh für den gesamten Falz
- zusätzliche Nachpressrollen für die Randbereiche im Falz
- einer elektropneumatischen seitlichen Ausrückvorrichtung für die gesamte Druckstrecke

1 horizontale Verstellung
mit mechanischer Digitalanzeige

1 Kappaggregat für 2 Motore
am Oberdruck montiert
zum Kappen des voderen und hinteren Kanten-/Leistenüberstandes,
für Kappschnitte bündig oder mit einer Fase.

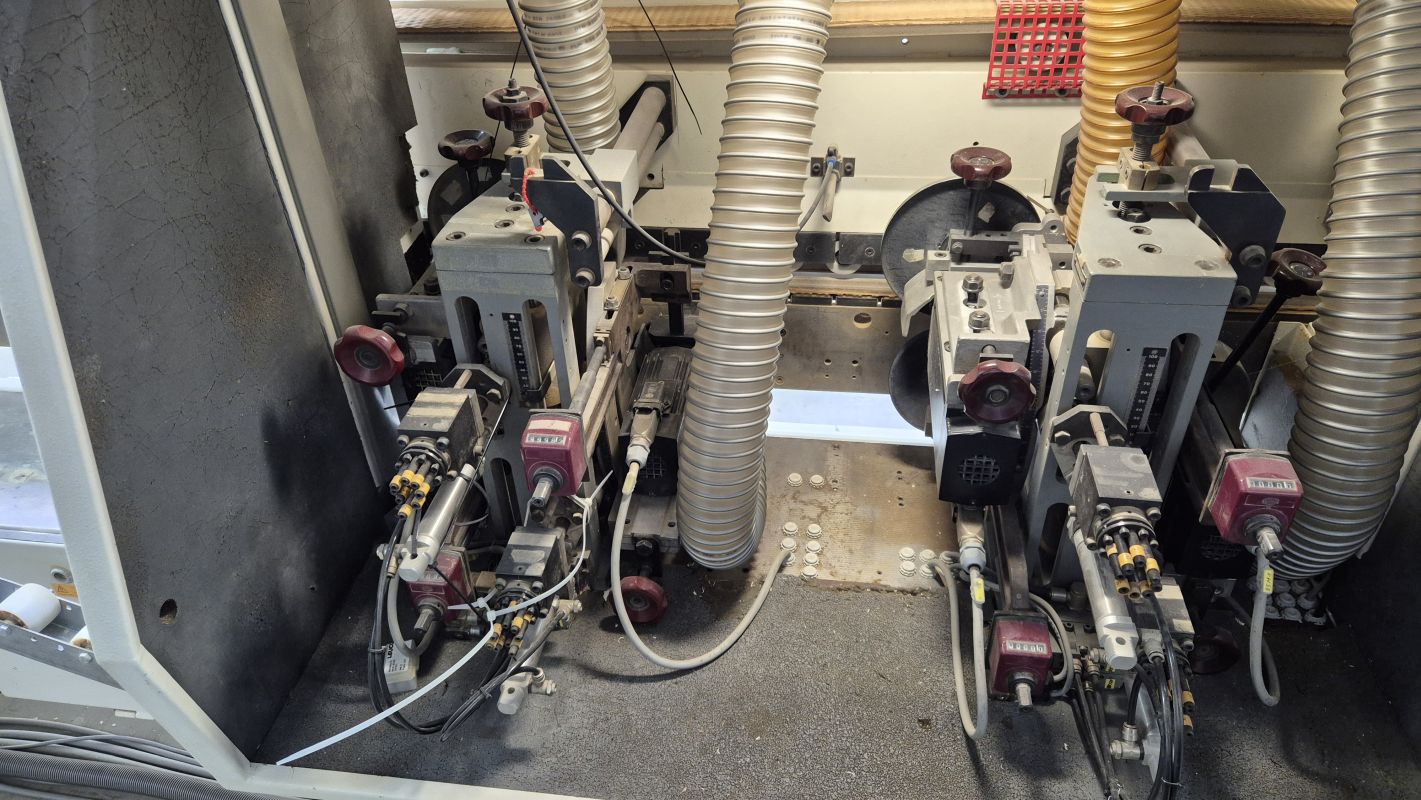

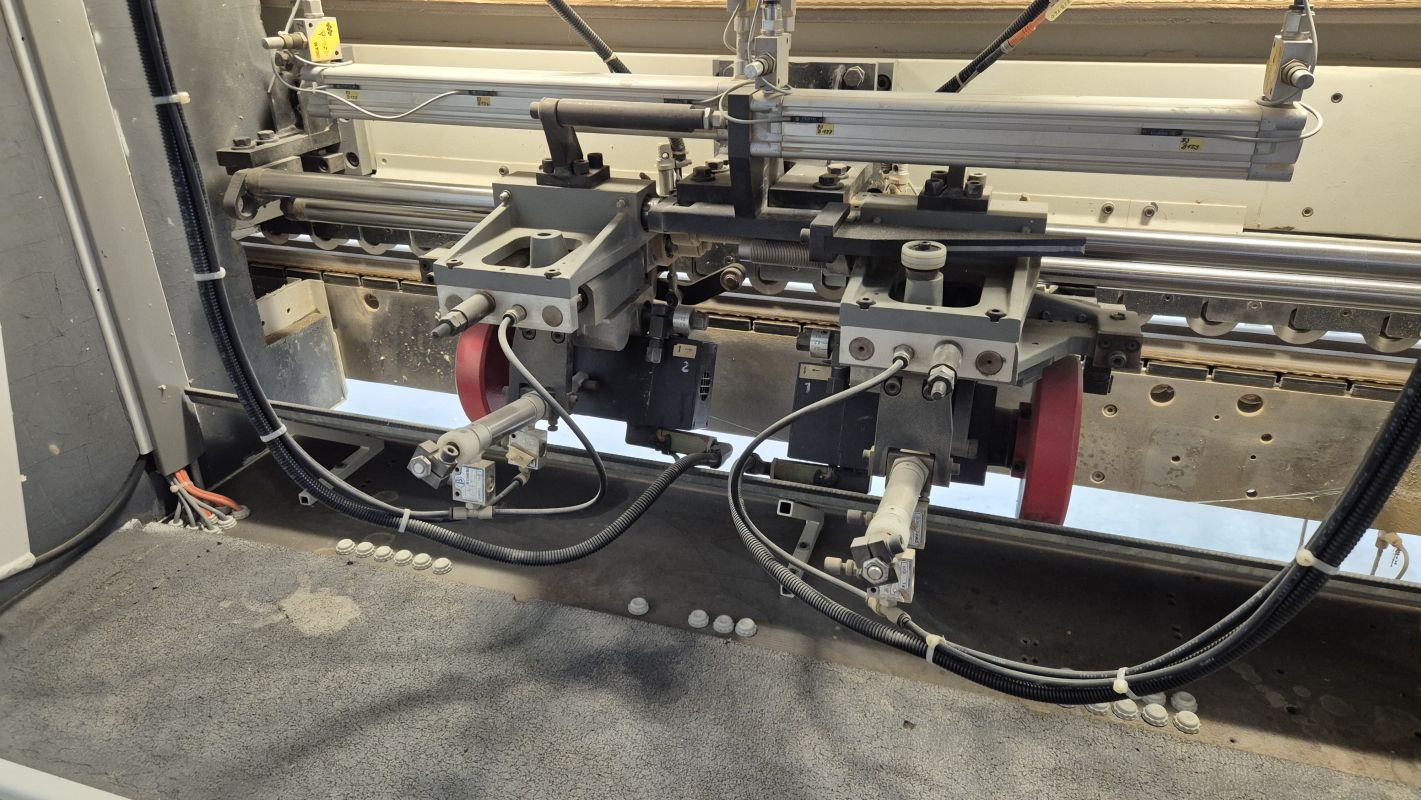

1 Fräsaggregat für 2 Motore
mit Höhentastung, seitlich tastend,
zum Vorfräsen von unten und oben
mit 2 Motore 1kW, 400V, 200Hz, 12.000 UpM,
30° schwenkbar

1 Fräsaggregat für 2 Motore
mit Höhentastung, seitlich tastend,
zum Feinfräsen von unten und oben
mit 2 Motore 660W, 400V, 200Hz, 12.000UpM,
30° schwenkbar



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
