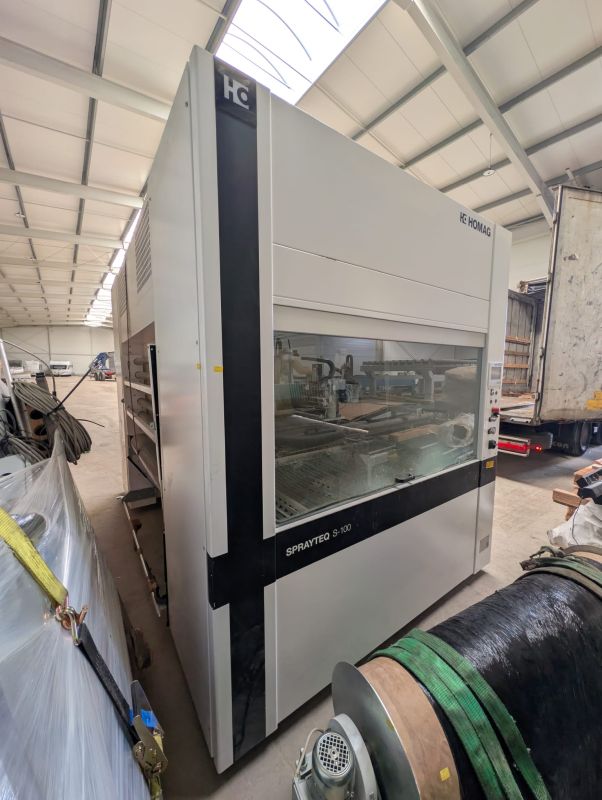

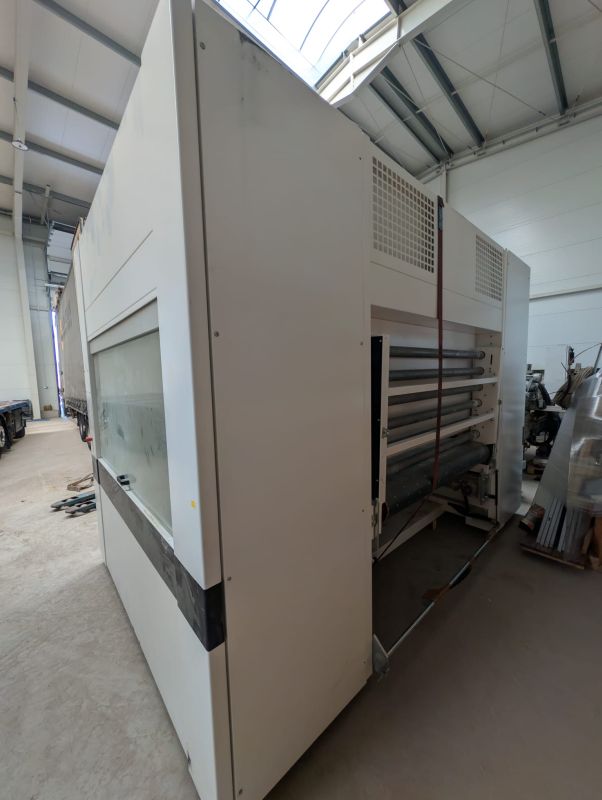

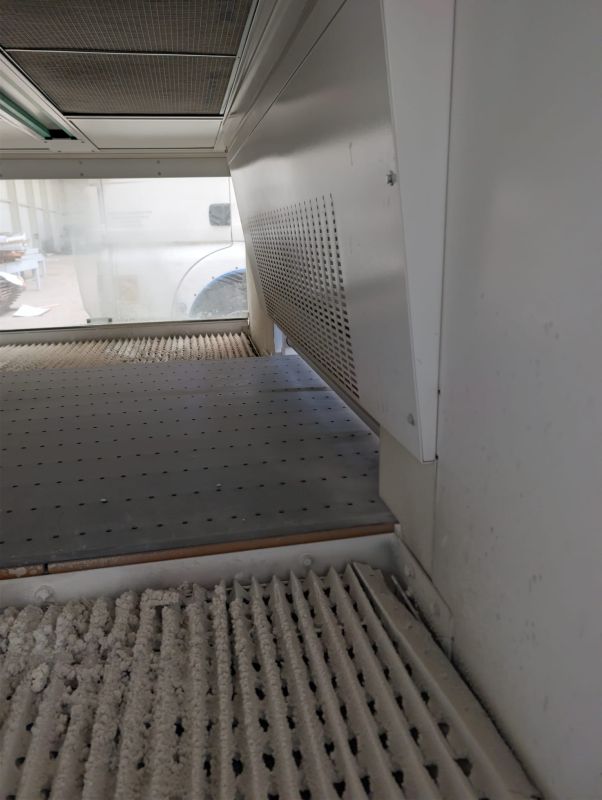

Spritzlackiermaschine

Spritzlackiermaschine
Fabrikat: Homag
Typ: PROFI GSF100/P/13
Baujahr: 2020


Technische Daten
Spritzmaschine zum automatisierten Lackieren von Möbelteilen, Türen, Treppen- und Innenausbauelementen mit wasser- oder lösemittelbasierten Lacken.

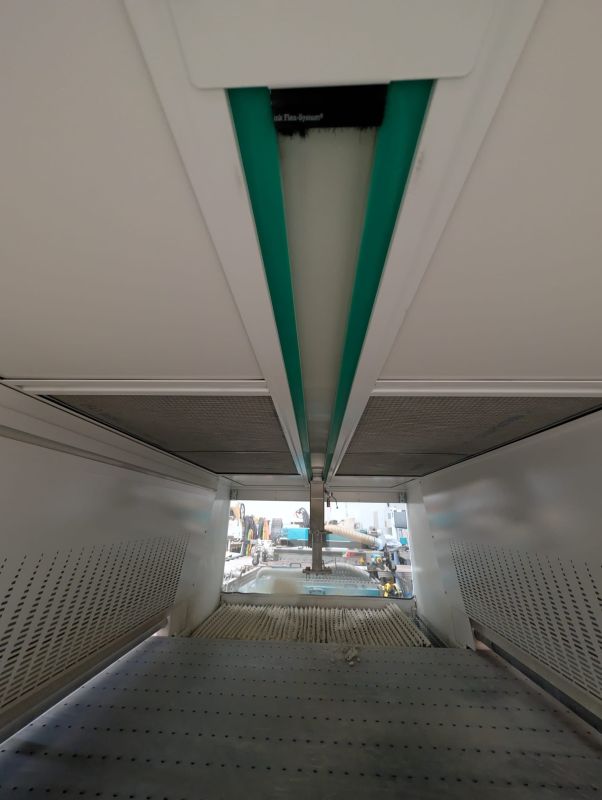

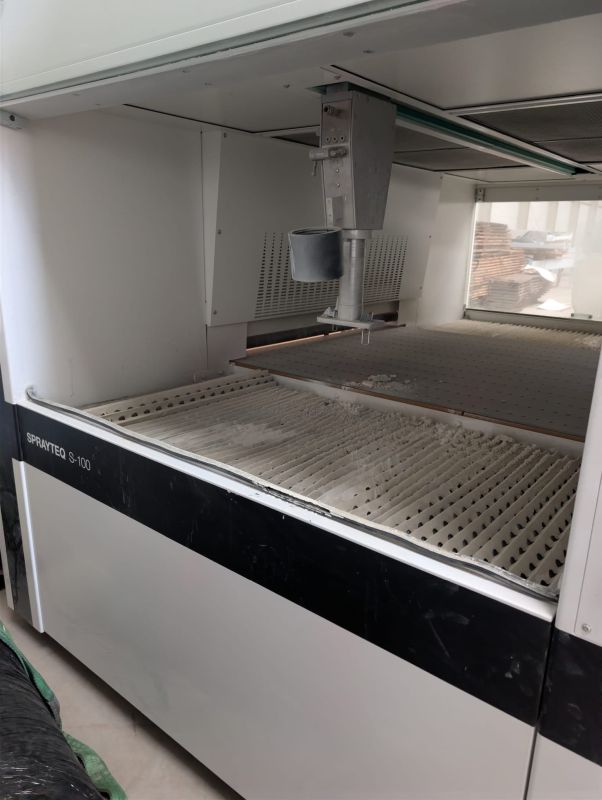

- Schlittenläufer mit einem Spritzarm zur Aufnahme von vier Spritzpistolen

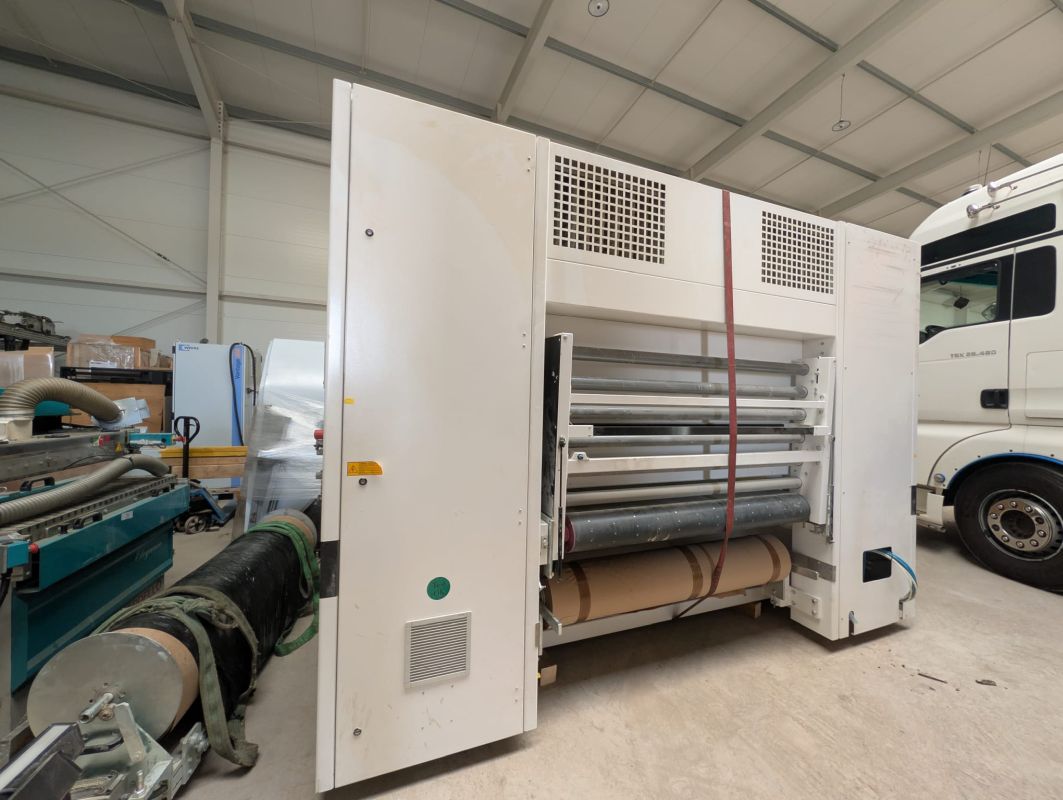

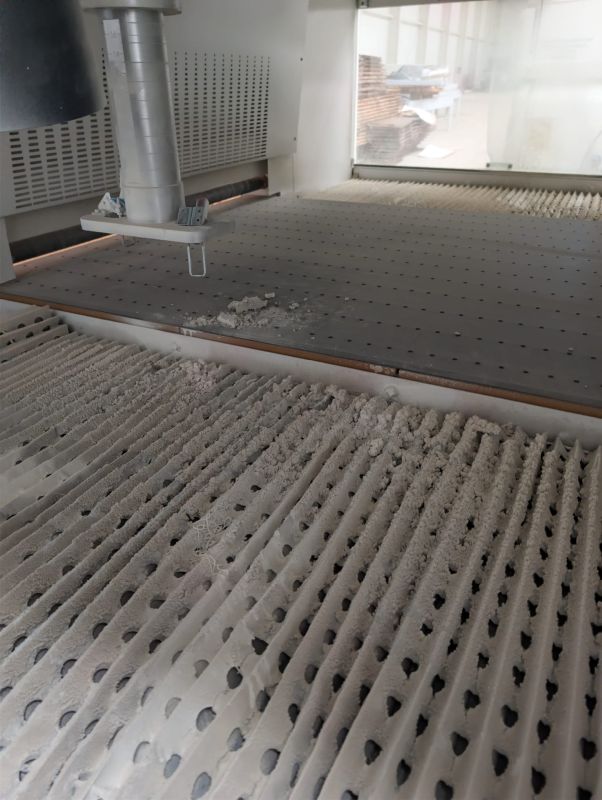

- Werkstücktransport mit einem Vakuumtransportband mit zusätzlicher Papierauflage

- Vorschubgeschwindigkeit: 1 - 4,5 m/min
- Durchschnittliche Lackiergeschwindigkeit: 1,5 – 2,5 m/min
- Arbeitshöhe: 900 mm
- Absaugvolumen: ca. 10.000 m³/h
- Durchmesser Absaugstutzen: 350 mm
- Elektrische Anschlussleistung (ohne Zusatzausrüstung): 10 kW
- Druckluftverbrauch (ohne Spritzapplikation): ca. 150 nl/min

Werkstückparameter
Werkstückbreite: 100 – 1300 mm
Werkstücklänge: 300 – 3000 (ohne zusätzliche Werkstückunterstützung)
Werkstückdicke: 5 – 60 mm
Werkstückgewicht: max. 80 kg

Werkstückmaterial
- Spanplatten, MDF- und HDF-Platten
- Massivholzteile
- Leichtbauplatten
- Die Schüsselung der Werkstücke darf max. 2 mm betragen

Beschichtungsmaterial
- Lack auf Wasser- oder Lösemittelbasis

Elektrische Parameter
- Betriebsspannung 400 Volt, 50 Hz

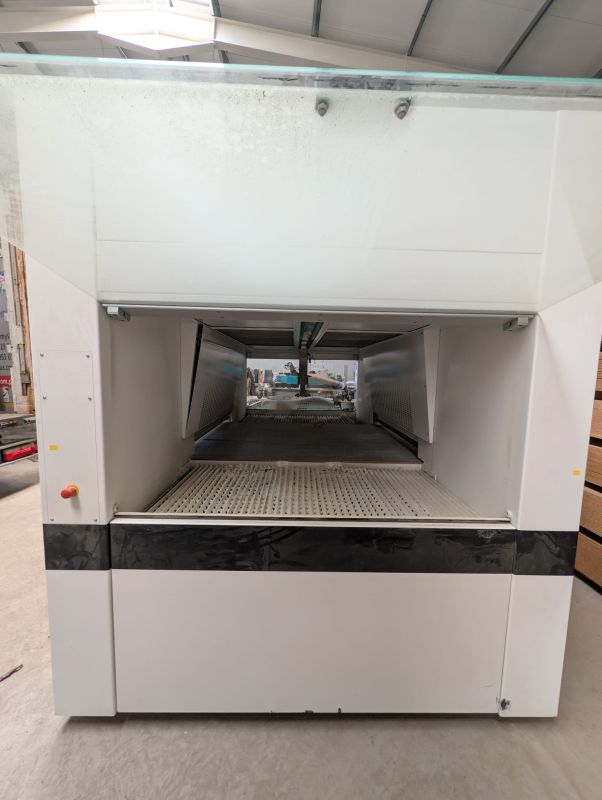

Rollentisch Maschinenein-/auslauf
- Angetriebener Rollentisch zum automatischen Transport von Werkstücken

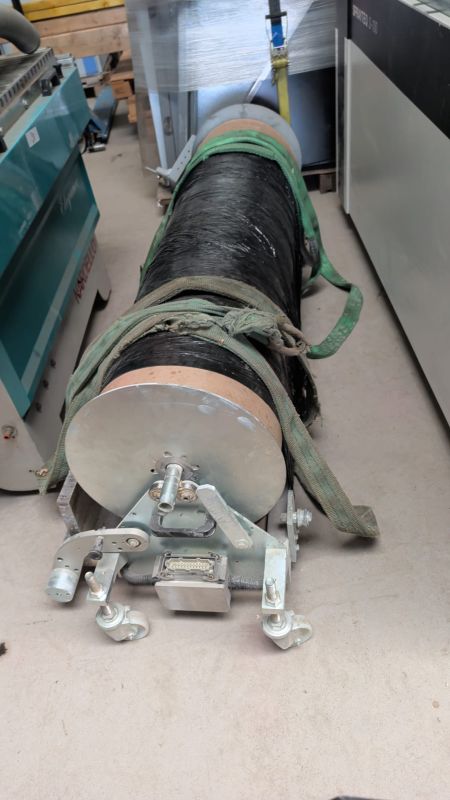

Fahrbarer Papierwagen
- zum schnellen Wechsel der Aufwickel-Paperrolle

Touch Bedienung
- Maschinenbedienung erfolgt über ein Touch Bedienterminal, welches ergonomisch günstig auf der Bedienseite der Maschine positioniert ist.



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
