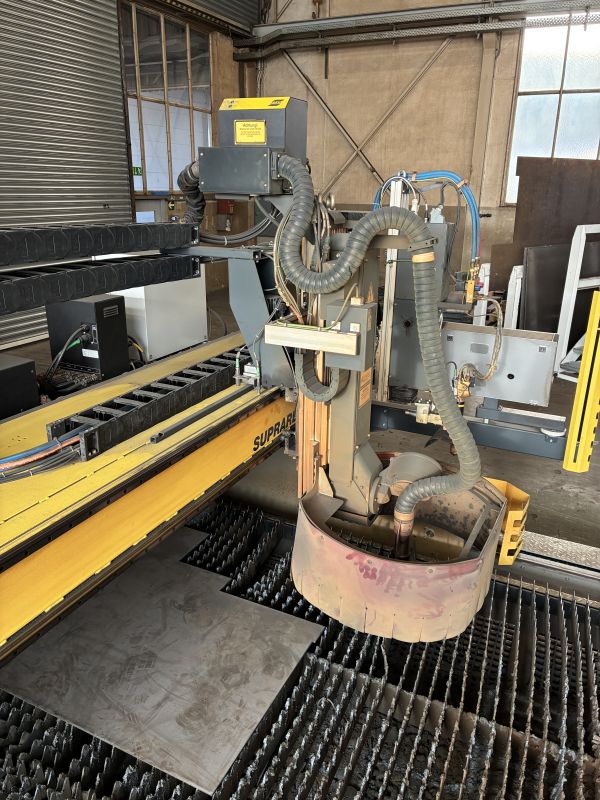

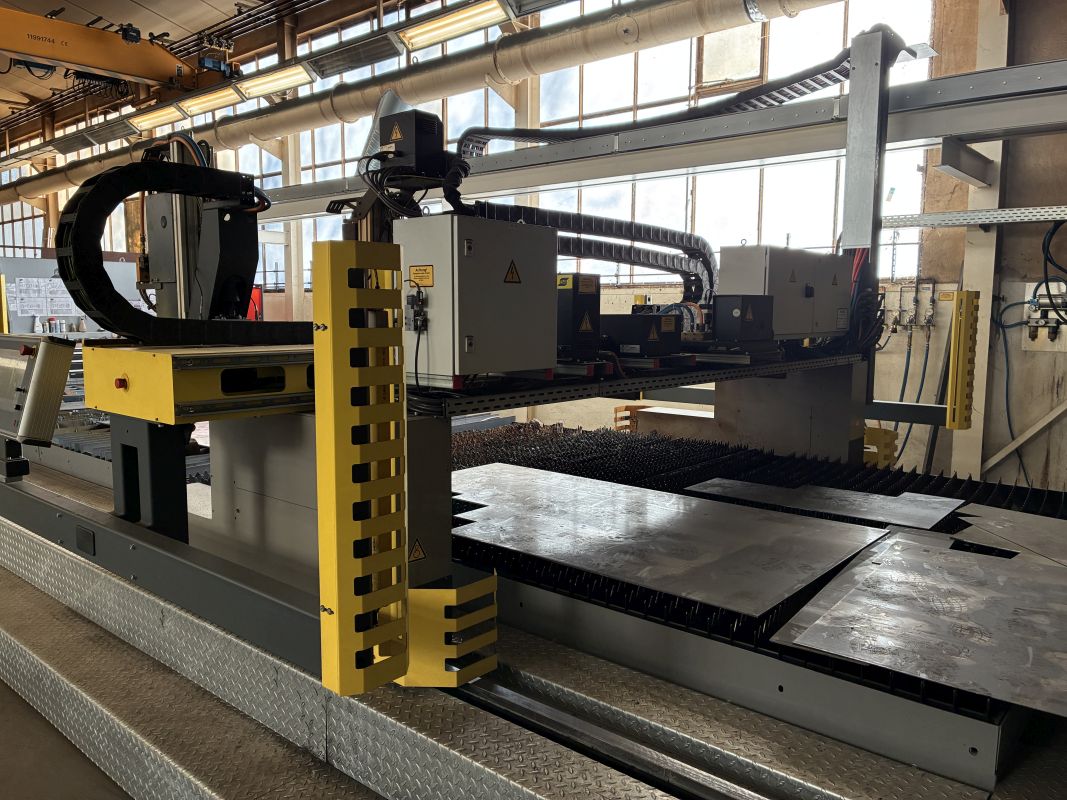

Brennschneidmaschine

Brennschneidmaschine
Fabrikat: ESAB
Typ: Suprarex HD 4000
Baujahr: 2021


Technische Daten
Maschinengröße
Spurbreite: 4000 mm
Laufbahnlänge: 12000 mm
Werkstückauflagehöhe: 700 mm

Arbeitsbereich
Gemeinsame Arbeitsbreite: max. 2500 mm
Plasma-Phase Arbeitsbreite: max. 2500 mm
Autogen-Senkrecht Arbeitsbreite: max. 2750 mm
Maximale Arbeitslänge: 9000 mm

Plattengröße
Plattenbreite: max. 2500 mm
Plattenlänge: max. 9000 mm

Maße des Standard-Schneidetisches
Tischbreite: 3100 mm
Tischlänge: 9270 mm

Werkzeugstationen
Anzahl der Werkzeuge auf der Maschine: 2
Anzahl Querantriebe: 2

Schneidprozesse:
Autogen-Schneiden (Senkrecht)
Anzahl Autogen-Einzelbrenner: 1
Schneidebereich: 3-200 mm Materialstärke

Plasma-Schneiden (Fasen & Senkrecht)
Anzahl Plasma-Fasenschneidstationen: 1x DMX Beveler
Schneidbereich (Senkrecht) 6 - 40 mm (Blaustahl)
45° Fasenbereich: 6 - 40 mm (Blaustahl)
Mindest-Plattenstärke für Y-Schnitt: 10 mm
Mindest-Plattenstärke für K-Schnitt: 20 mm



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
