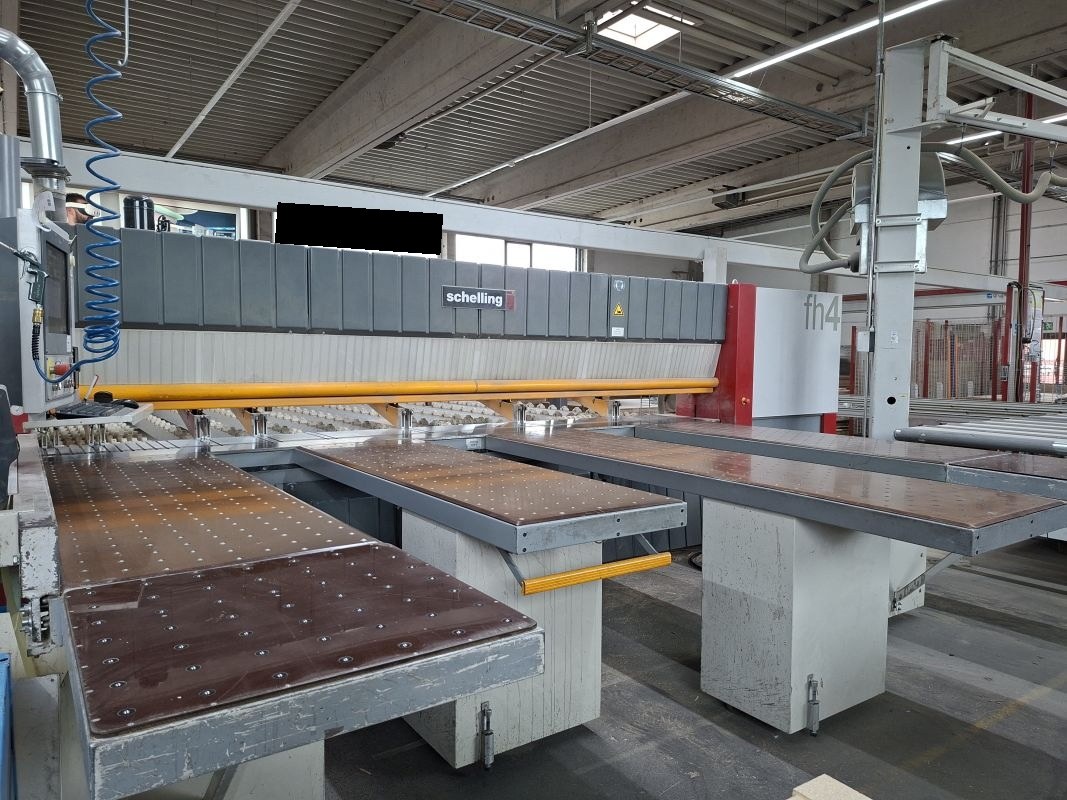

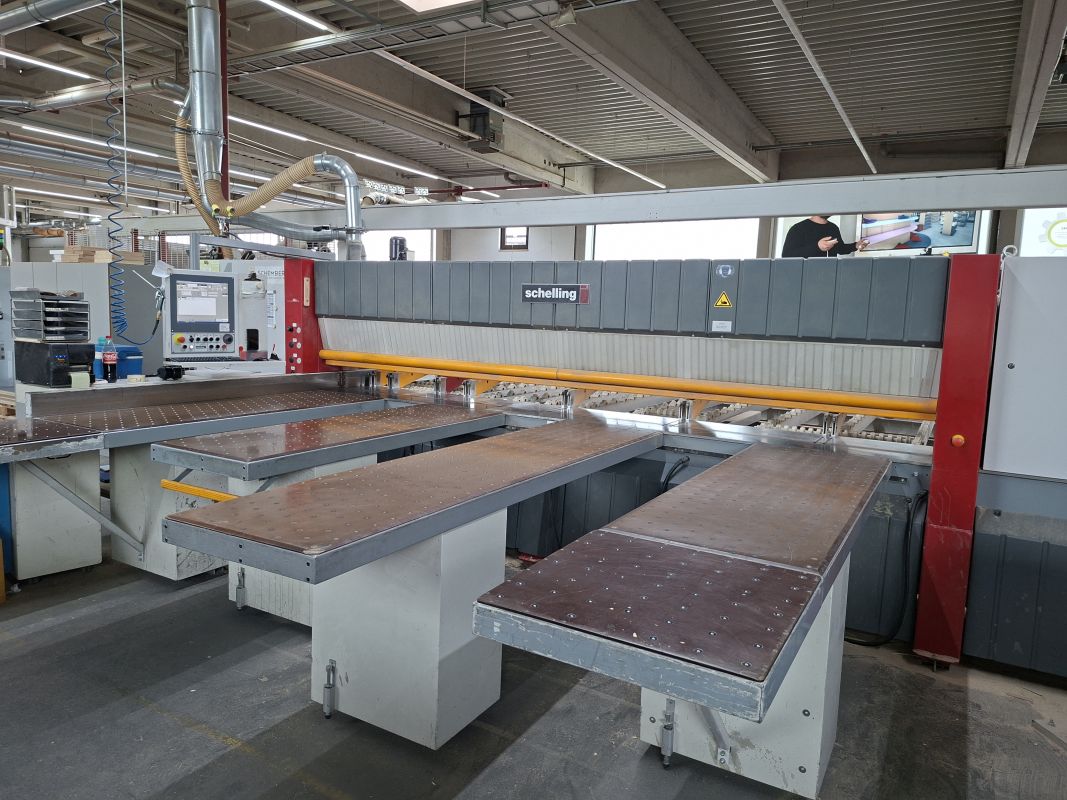

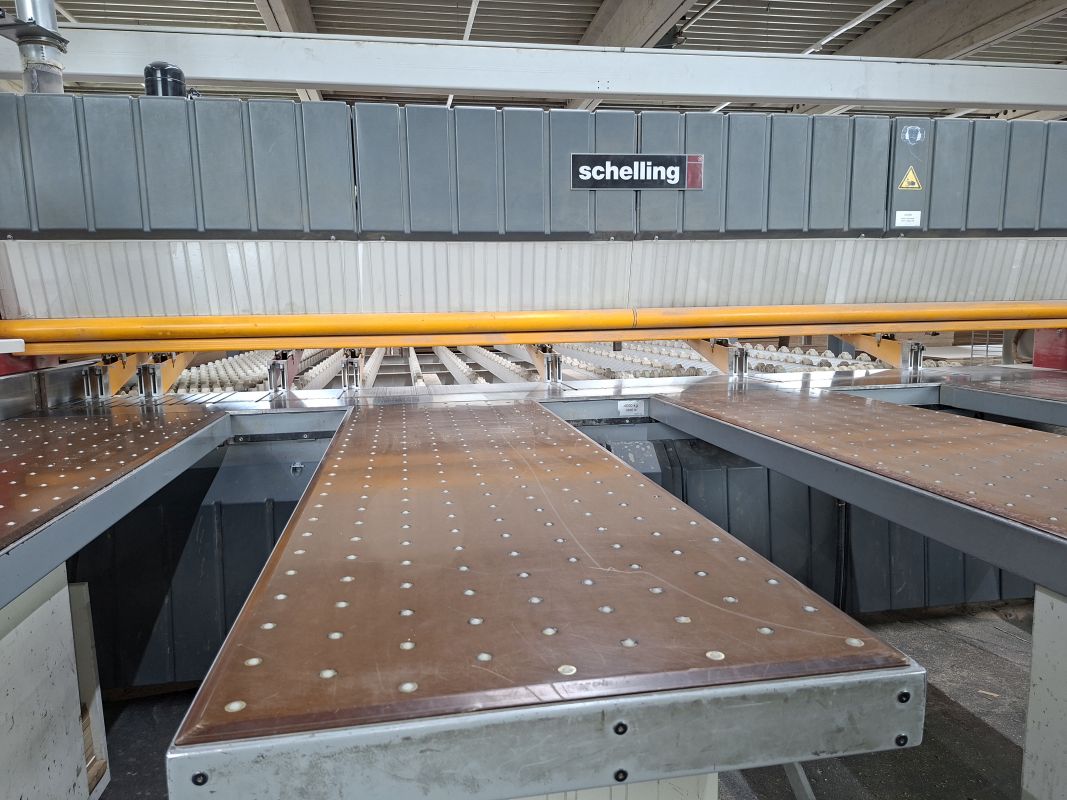

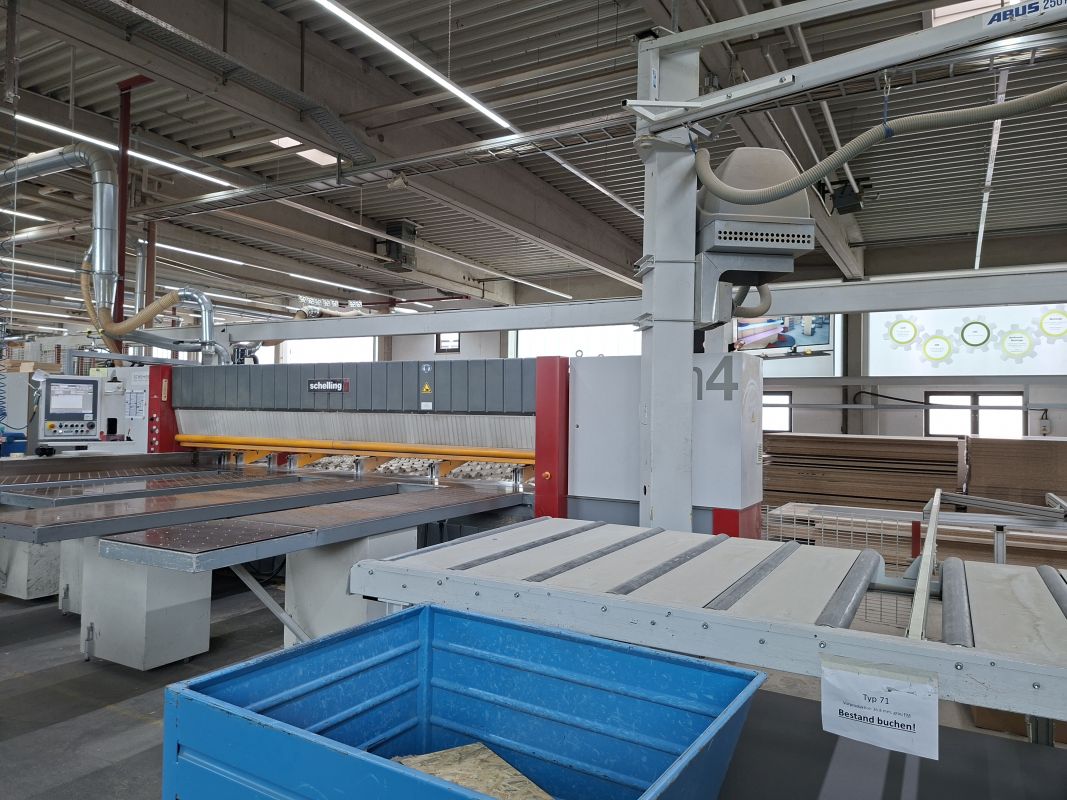

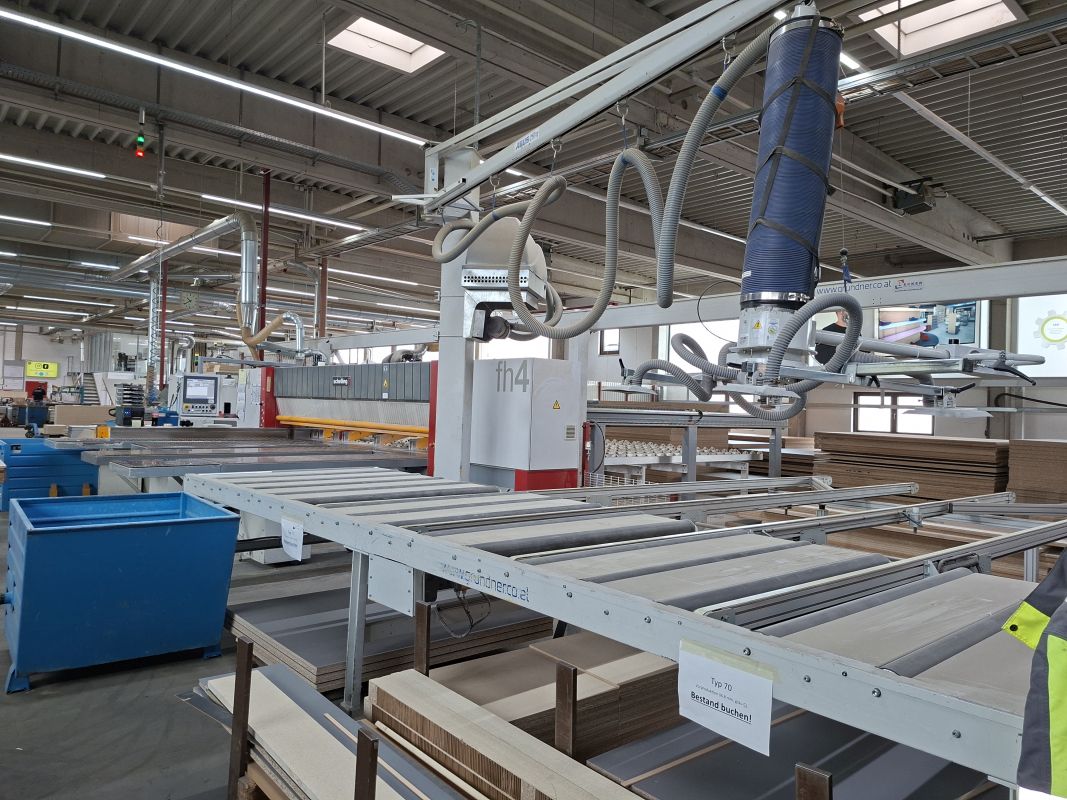

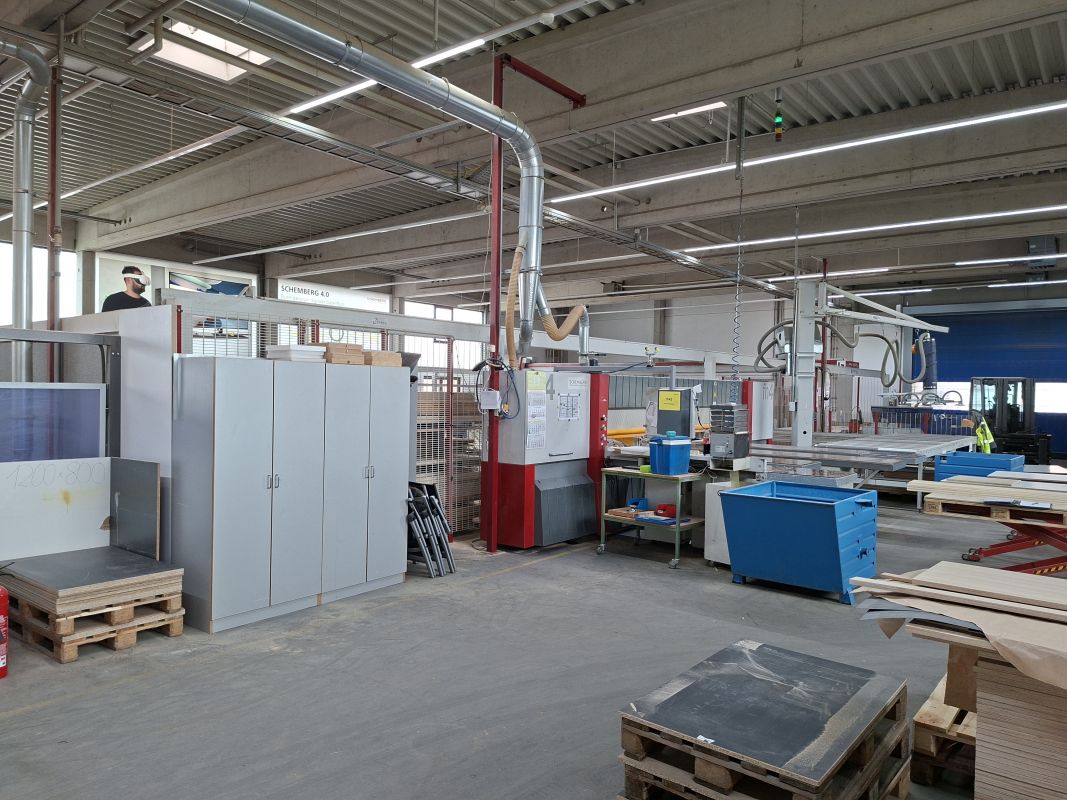

Plattenaufteilsäge mit Flächenlager

Plattenaufteilsäge mit Flächenlager

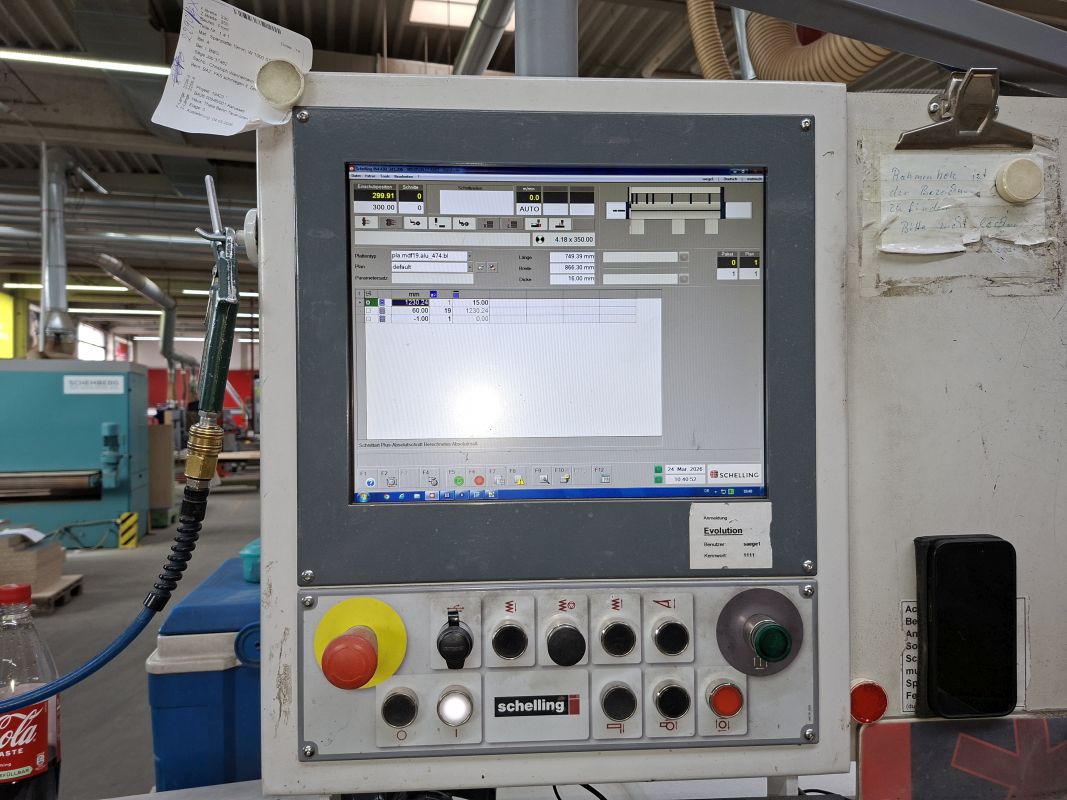

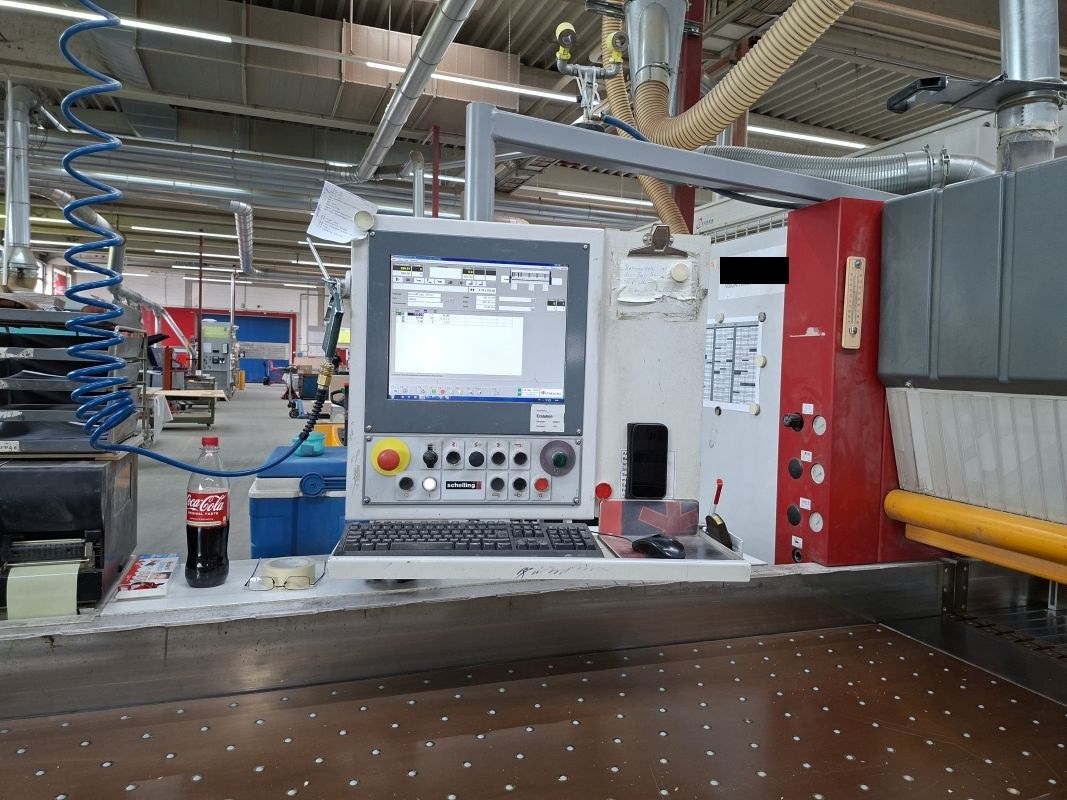

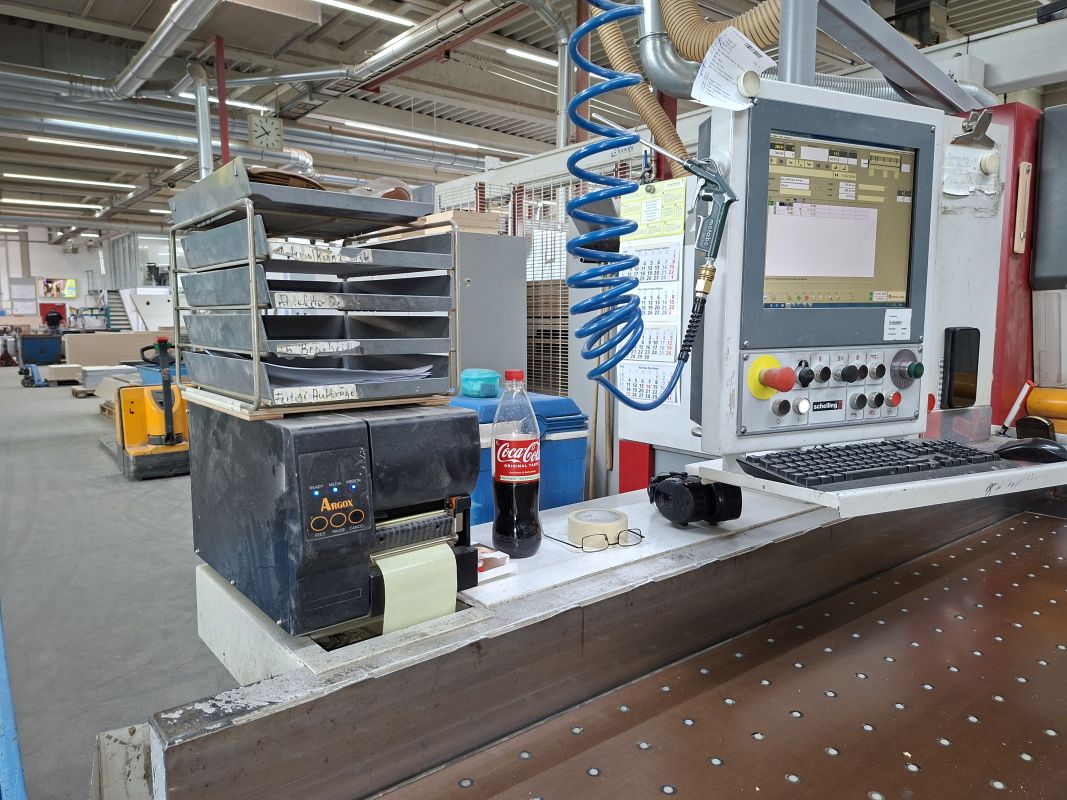

Fabrikat: Schelling
Typ: FH 4
Baujahr: 2012


Technische Daten
Plattenabmessungen
- Länge: 2000 - 4100 mm
- Breite: 300 - 2100 mm
- Dicke: 6 - 60 mm
- Plattendickentoleranz: -0,2 - 0,2 mm

Maschinen Spezifikation
- Nominale Schnittlänge bei Sägemaschine 430: 4250 mm
- Sägeblattdurchmesser max.: 350 mm
- Vorritzer-Sägeblattdurchmesser: 300 mm
- Sägeblatt über Tisch max.: 95 mm
- Pakethöhe max.: 80 mm
- Min Ausrichtkraft des Streifenausrichters: 400 N/Stk
- Max. Ausrichtkraft des Streifenausrichters: 2000 N/Stk
- Klemmeröffnung max.: 90mm
- Arbeitshöhe: 970 mm
- Bauhöhe: 2070 mm

Hauptsäge
- Motorleistung Hauptsäge: 15 kW
- Geschwindigkeits Sägeaggregat vor: 5 - 120 m/min
- Geschwindigkeits Sägeaggregat zurück: 120 m/min
- Geschwindigkeit Einschub vor: bis 80 m/min
- Geschwindigkeit Einschub zurück: bis 80 m/min
- Vorritzsäge

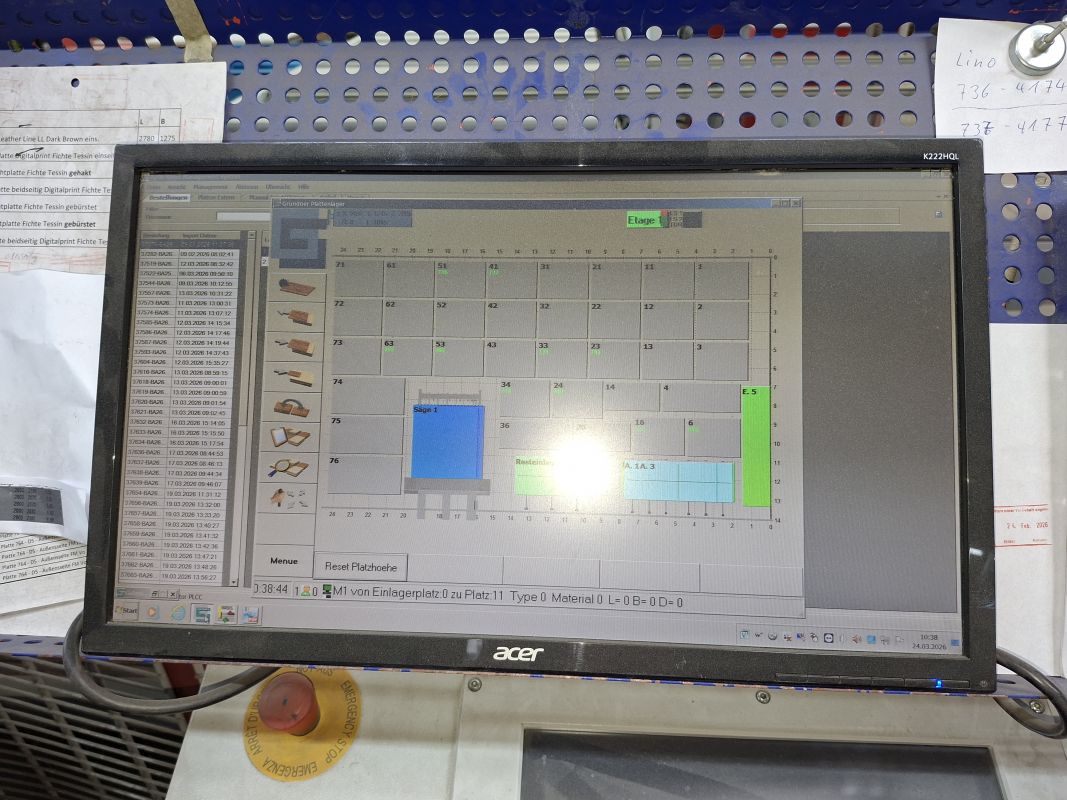

Softwarepaket ARDIS

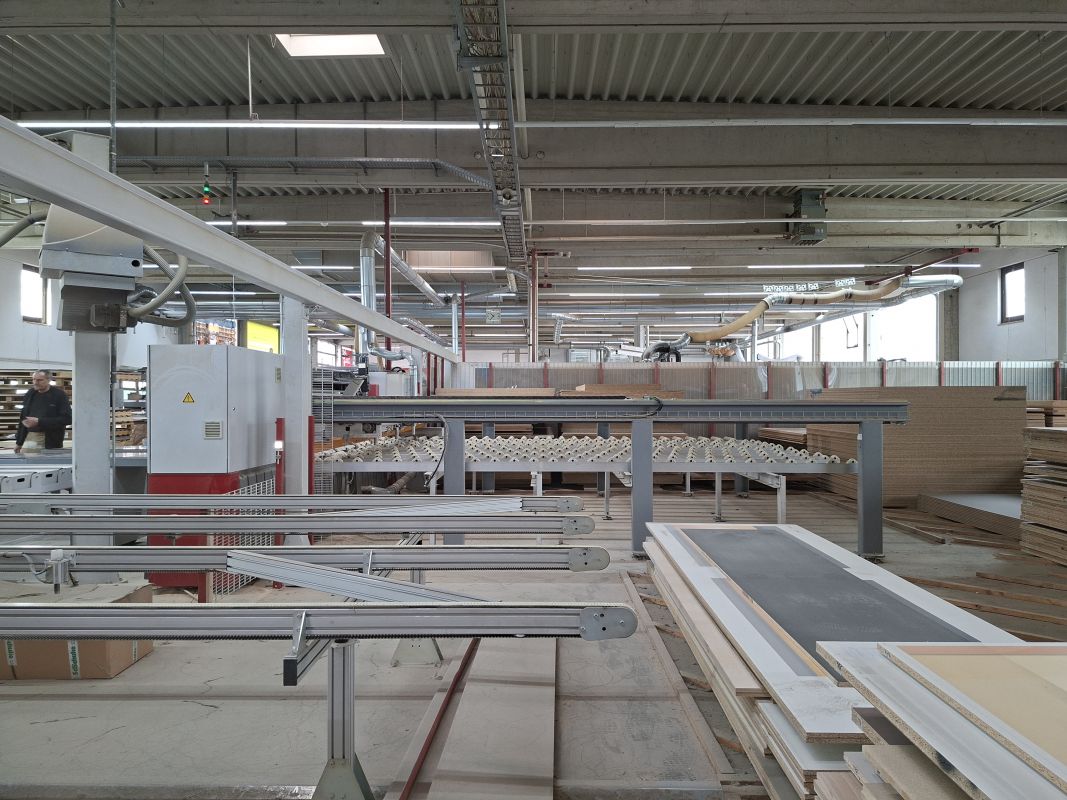

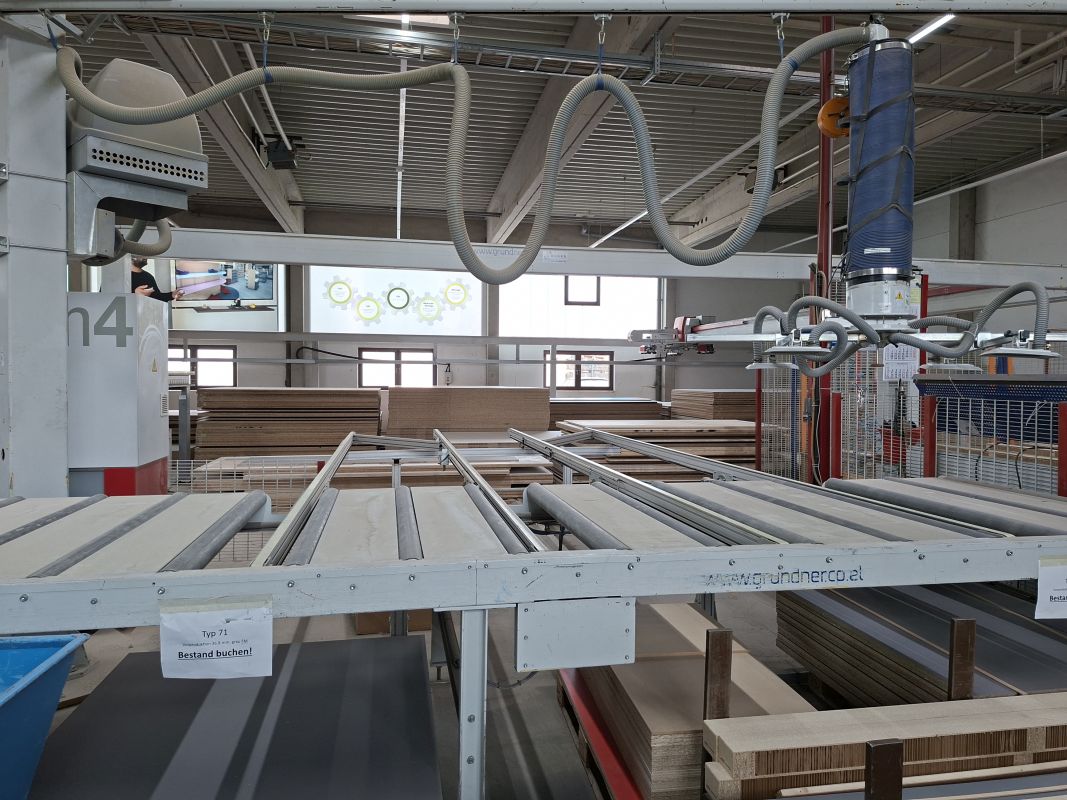

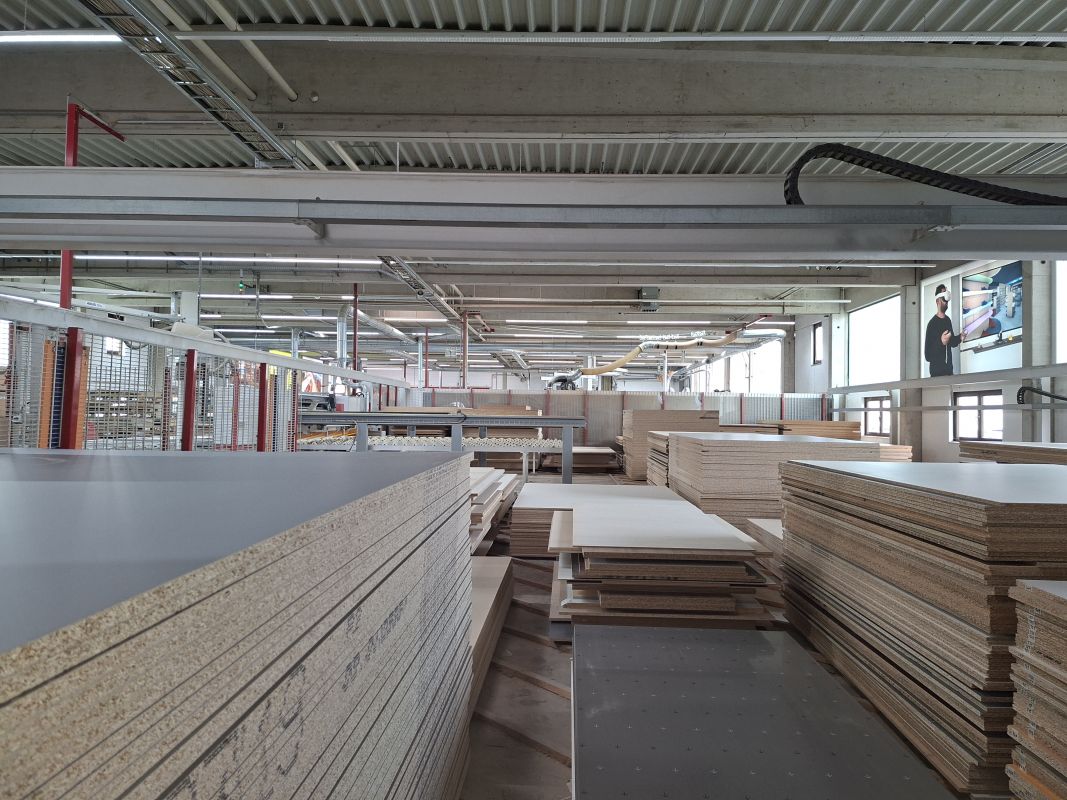

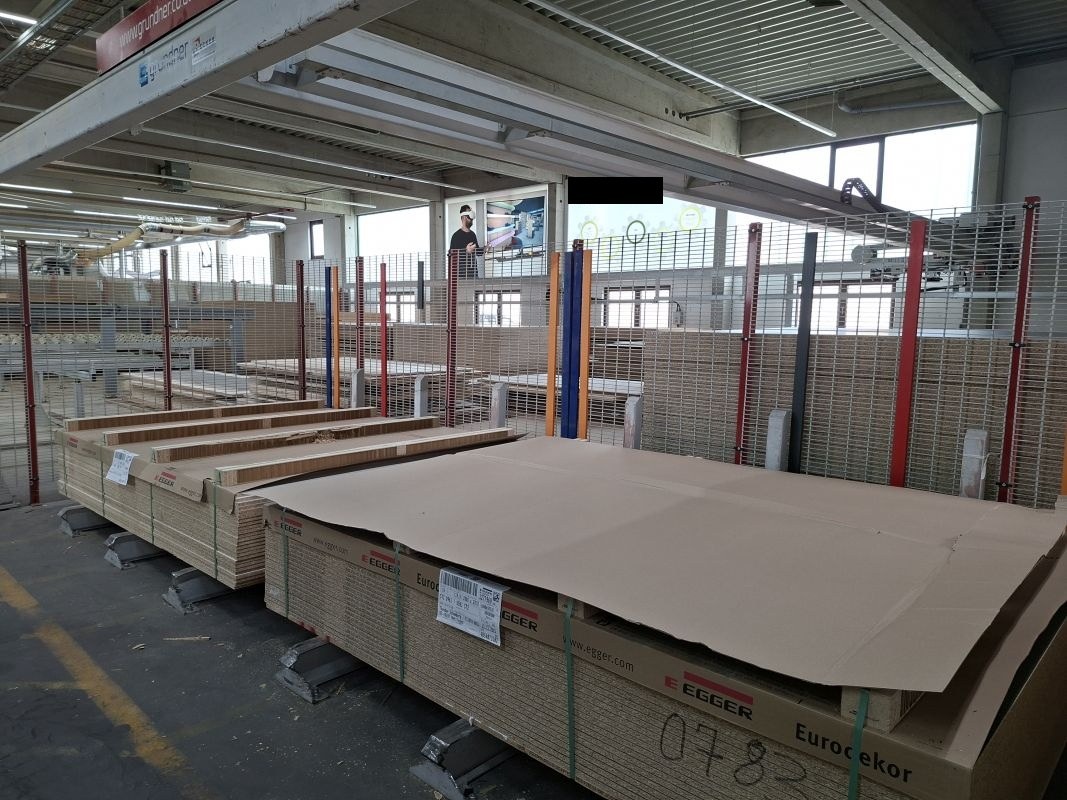

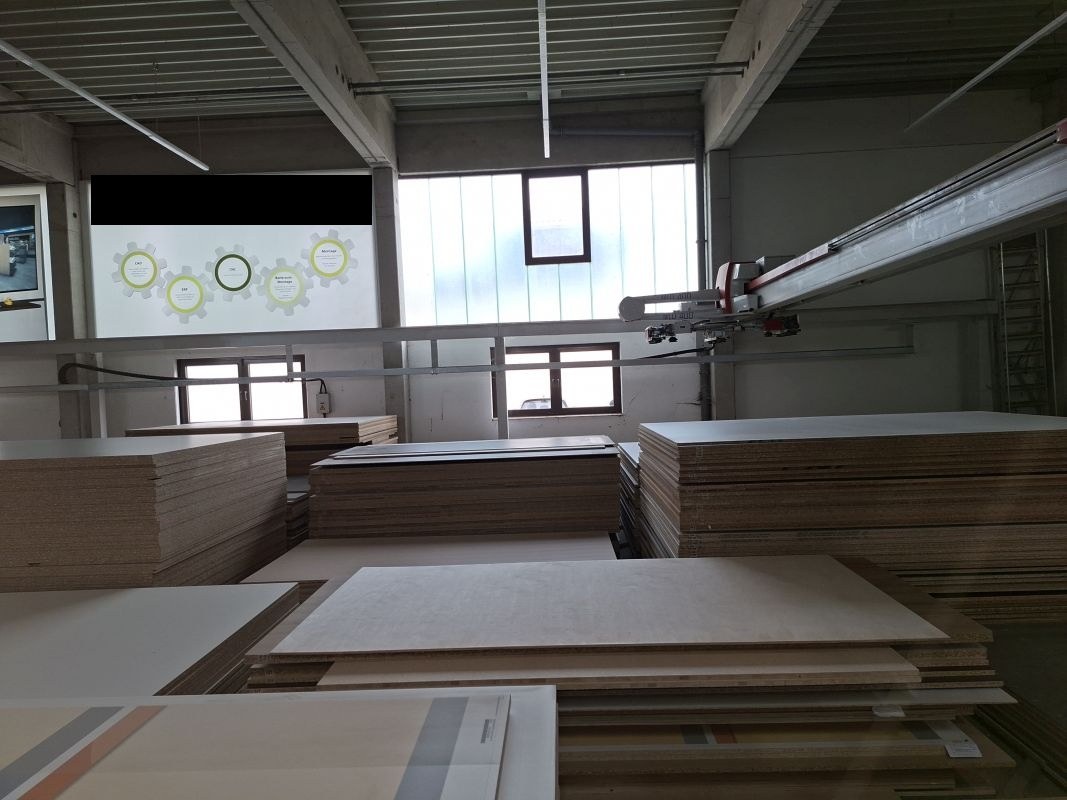

Flächenlager

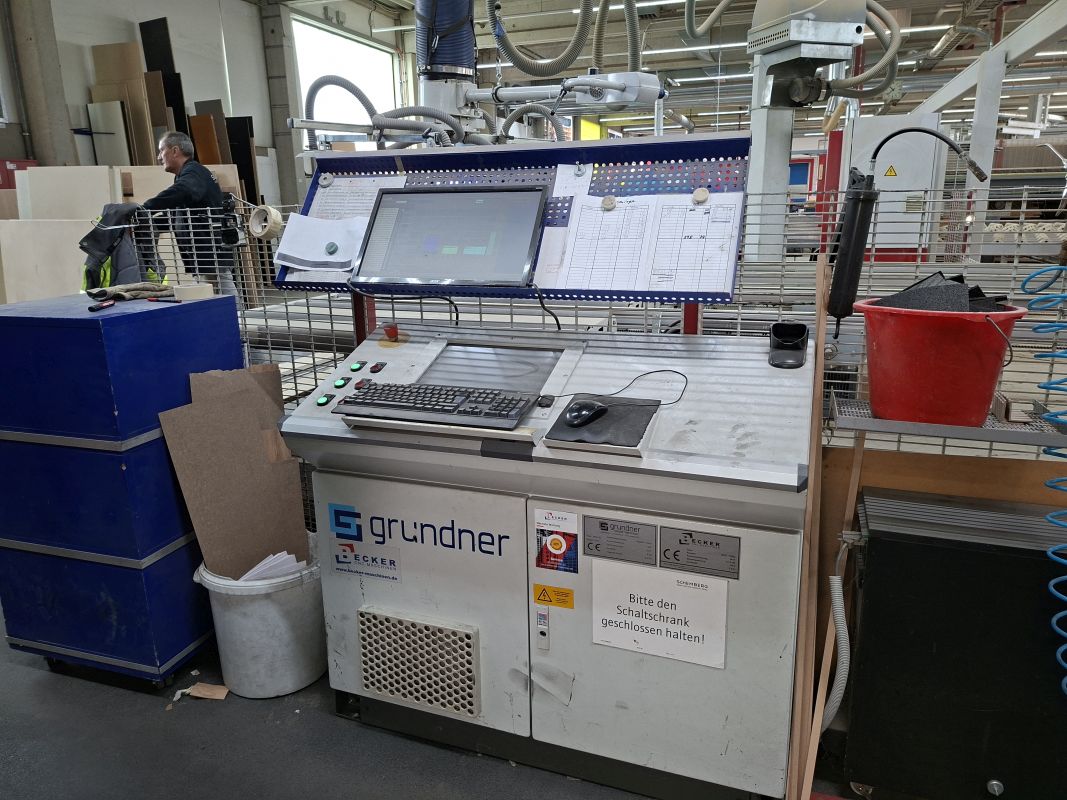

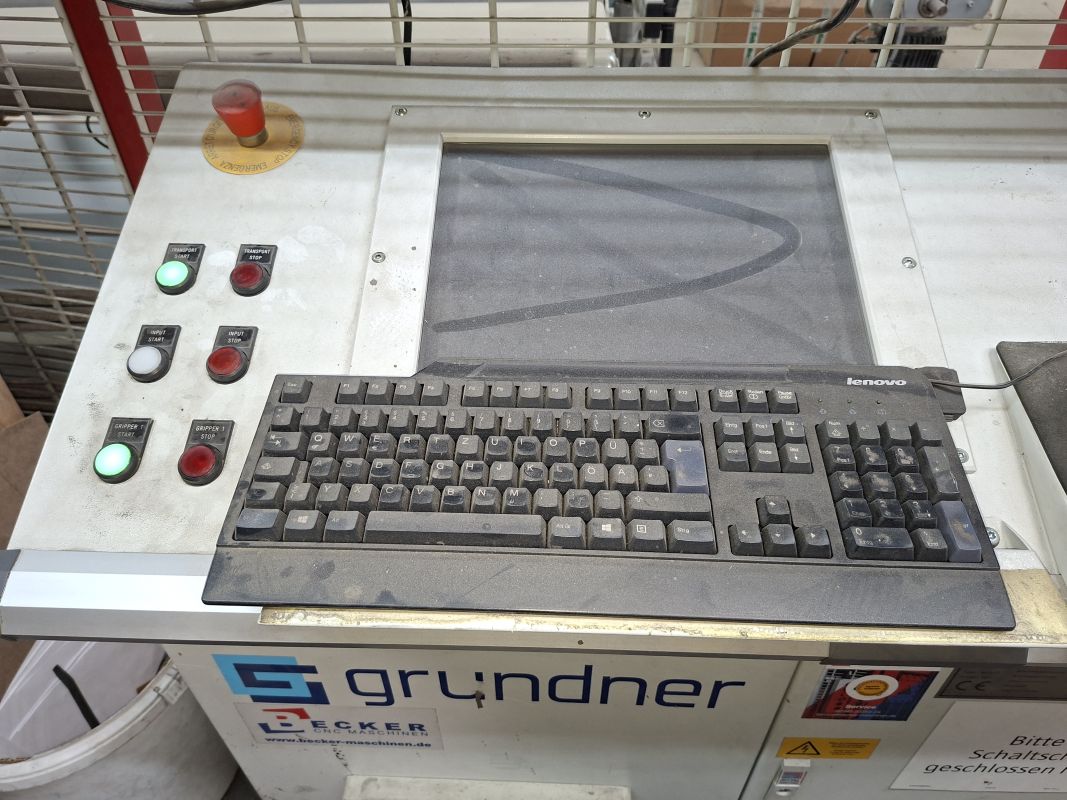

Fabrikat: Grundner

Technische Daten
- Länge: 24,90 m
- Breite: 14,17 m
- Stapelhöhe: 2 m
- Hubhöhe: 2,10 m
- max. Plattengröße L/B: 4,20 x 2,10 m
- min. Plattengröße L/B: 1,80 x 0,60 m
- max. Hubgewicht: 250 kg
- Antriebsleistung horizontal: 2,2 kW
- Fahrgeschwindigkeit horizontal: ca. 120 m/min
- Fahrgeschwindigkeit vertikal: ca. 40 m/min
- Plattenwerkstoff: geeignet für Vakuumgreiftechnik
- Anschlussleistung: 6 kW



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
