CNC-Bearbeitungszentrum

CNC-Bearbeitungszentrum
Fabrikat: Biesse
Typ: Rover C 9.50
Baujahr: 2007


Technische Daten
- Arbeitsfeld: X=4600 mm / Y= 1935 mm / Z=275 mm
- CE-Sicherheitsvorrichtungen
- 8 ATS-Plattenhalterungen - L = 1525 mm - 24 Gleitschienen
- Automatische Positionierung von 8 Plattenhalterungen und Gleitschienen (EPS X-Y )
- Förderband zum Abtransport von Spänen und Reststücken
- Pneumatisches Verriegelungssystem, unterteilt in 2 Arbeitsbereiche in X
- 8 hintere Referenzanschläge mit einem Hub von 115 mm
- 8 Anschläge mit einem Hub von 140 mm, positioniert bei 1175 mm (L= 12 80 - 1525 - 1800 mm)
- 8 Anschläge mit einem Hub von 140 mm, positioniert bei 770 mm (L= 12 80, 1525, 1800 mm)
- 4 seitliche Anschläge mit einem Hub von 140 mm (2 Lh + 2 Rh) einschließlich Pneumatiksystem.
- 4 abnehmbare mittlere Anschläge mit einem Hub von 140 mm (2 Lh + 2 Rh) einschließlich Pneumatiksystem.
- Sensor zur Erkennung abgesenkter Anschläge.
- Pneumatiksystem für Hebestangenhalterungen.
- 6 Hebestangenhalterungen für einfaches Beladen - H=74 mm Module.
- Vakuumsystem für eine 250 m3/h-Pumpe
- 250 m3/h-Drehschieber-Vakuumpumpe für Standard-Vakuumsystem

Zusammensetzung C3-A1
- Vorrichtung für die Montage von Späneabweiser mit pneumatischem oder induktivem Sensor an einer 5-Achsen-Bearbeitungseinheit
- Flansch für die Montage von Aggregaten auf einer Arbeitseinheit mit 5 interpolierenden Achsen *Aggregate können nur verwendet werden, wenn sich die Elektrospindel in vertikaler Position befindet.

Zusammensetzung C3-P2
- Zusätzlicher Z-Schlitten für hintere Arbeitseinheiten, gesteuert durch eine unabhängige Z-Achse
- 16 vertikale und 4 horizontale Bohrspindeln in Y-Richtung
- Kettenwerkzeugwechsler mit 22 Plätzen bei 180 mm Mittenabstand
- Eisengreifer für Späneabweiser mit pneumatischem oder induktivem Sensor, positioniert im Kettenwerkzeugwechsler
- RH-Späneabweiser mit induktivem Sensor für Standard-Elektrospindel oder 15-kW-5-Achsen-Elektrospindel * erfordert die Vorrichtung für den Späneabweiser * erfordert den Flansch für die Montage von Aggregaten bei Verwendung einer 5-Achsen-Elektrospindel * erfordert die C-Achse bei Verwendung einer Standard-Elektrospindel

- Flüssigkeitskühlaggregat für flüssigkeitsgekühlte Systeme kann zwei Elektrospindeln oder eine Elektrospindel und einen flüssigkeitsgekühlten Bohrkopf kühlen.

- Automatisches Schmiersystem

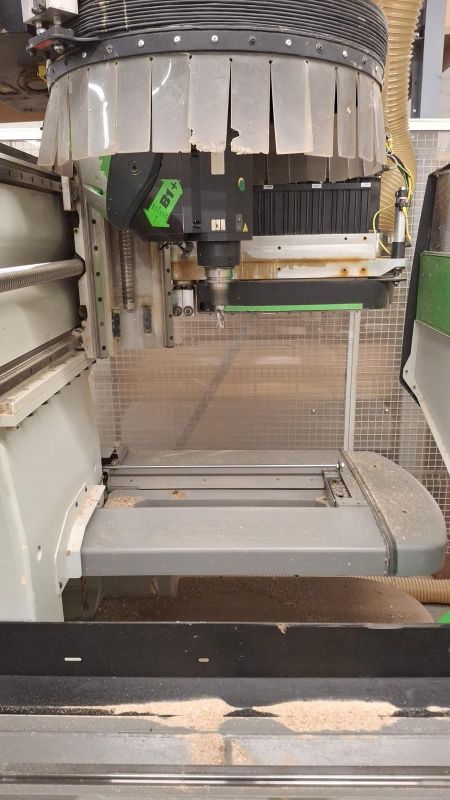

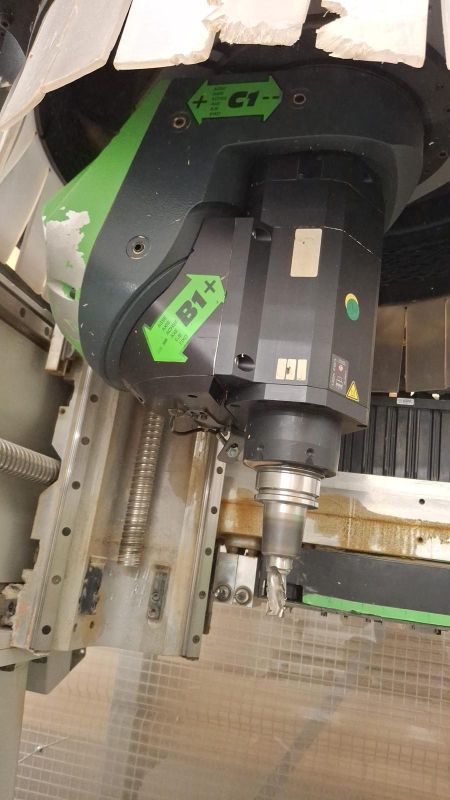

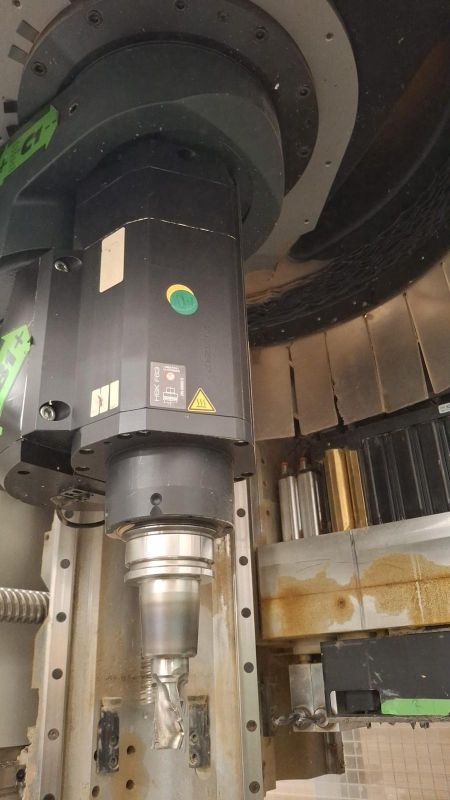

- Bedieneinheit mit 5 Interpolationsachsen Diese Einheit ermöglicht die numerisch gesteuerte Interpolation der Elektrospindel auf 5 Achsen. Die Elektrospindel hat eine hohe Leistung und gleichzeitig reduzierte Abmessungen.

Hinweis:
- zusätzliche überholte 5-Achsen-Hauptspindel
- 8 horizontale Bohrspindel, 12 vertikale Bohrspindeln und Nutsäge außer Funktion


Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
