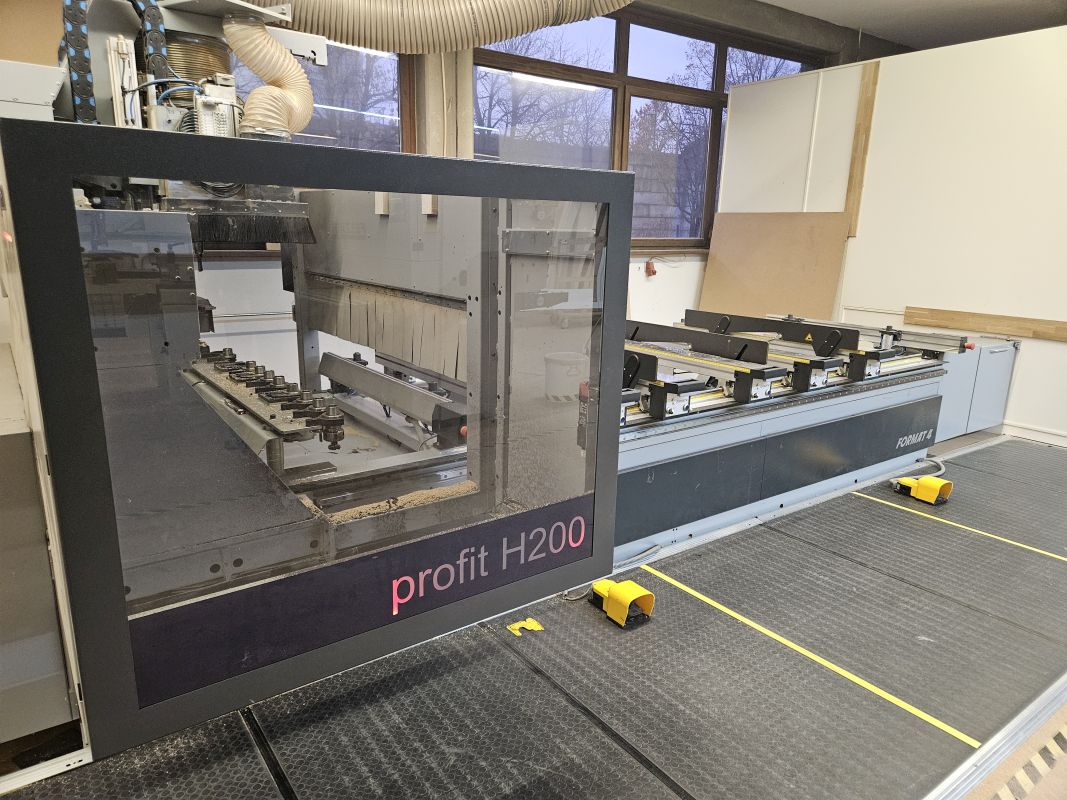

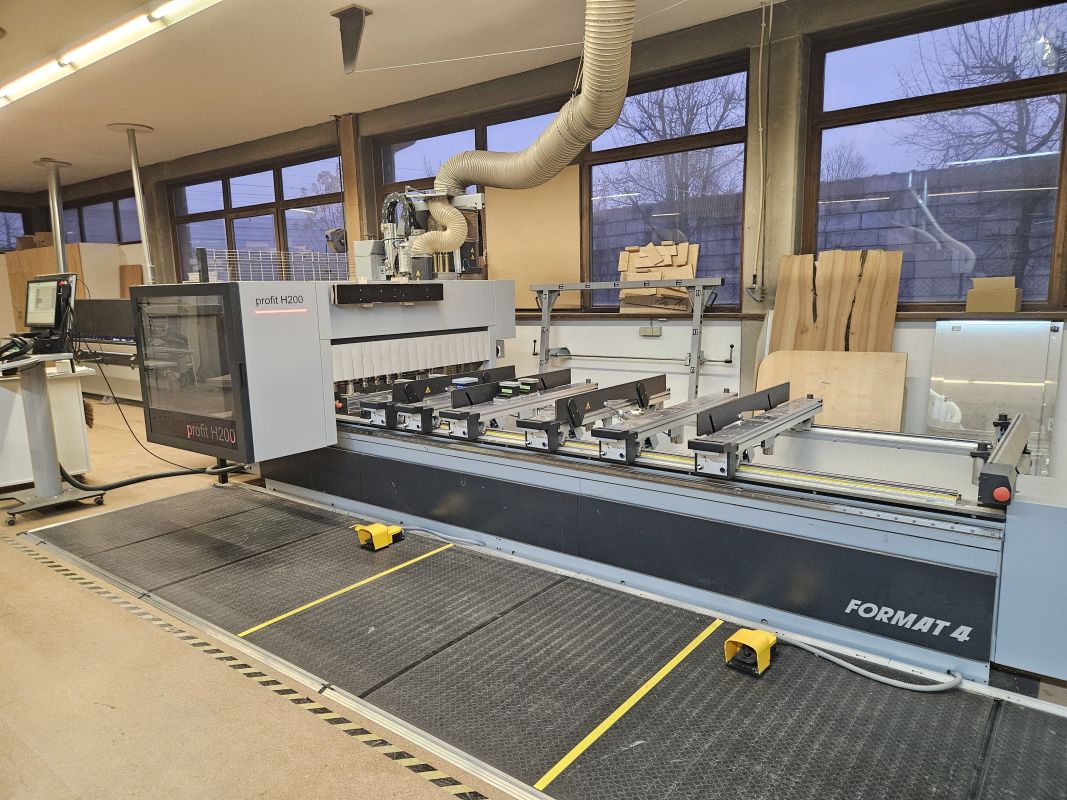

CNC - Bearbeitungszentrum

CNC - Bearbeitungszentrum
Fabrikat: Felder Format4
Typ: Profit H200
Baujahr: 2021


Technische Daten
Automatische Zentralschmierung

Bearbeitungsfeld
Verfahrweg der Achsen
X = 4000 mm
Y = 1670 mm
Z = 500 mm

Arbeitsfeld
X = 3300 mm
Y = 1280 mm
Z = 250 mm Durchlasshöhe ab Konsolenebene abhängig von Spannsystem

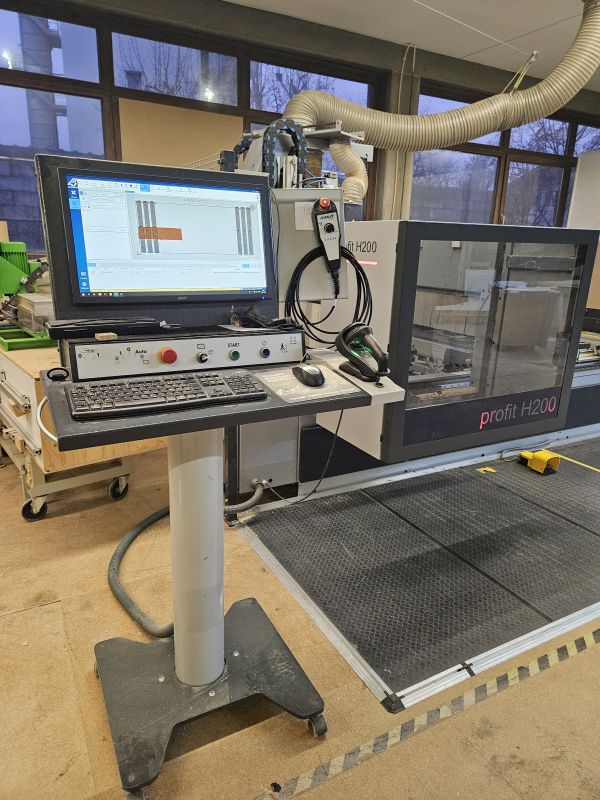

Bedienterminal auf Linker Maschinenseite

Handterminal zur Steuerung der Achsengeschwindigkeit inkl. Not-Aus-Schalter

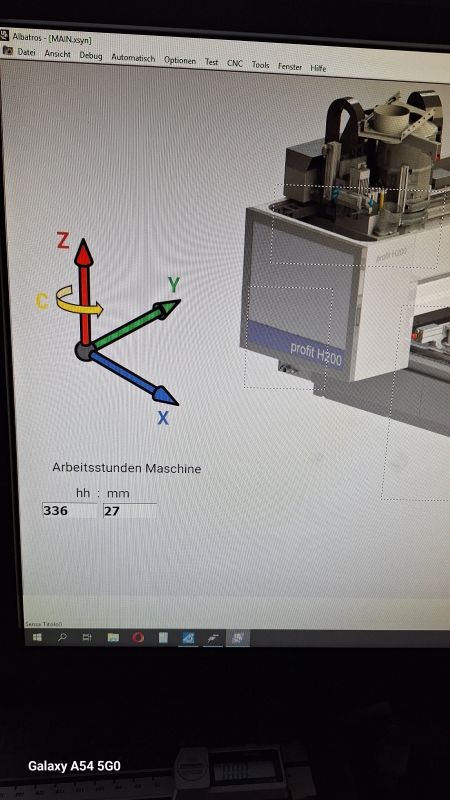

Maschinensoftware Woodflash
bestehend aus
- CNC Board
- Werkzeugdatenbank
- Programmeditor

Positionieranzeige der Werkstückauflage und Vakuumsauger

Vakuumanschluss für Schablonenfräsarbeiten auf linker Maschinenseite: Ø Anschluss: 12 mm

1 Vakuumpumpe mit einer Gesamtsaugkraft von 90 m3/h 50 Hz bzw. 108 m3/h / 60 Hz

Frässpindel 12 kW (S6) HSK F63
12 kW (S6)
Volle Nennleistung bei ca. 12000 U/min
Drehzahl 1000 - 24000 UpM
Luftgekühlt
C-Achse 0-360° für Frässpindel

12-fach Linear-Werkzeugwechsler links am Maschinenständer inkl. einem Pickup-Platz für Aggregate
max. Werkzeugdurchmesser 250 mm
max. Werkzeuglänge 240 mm

Bohrkopf DH 16 4H 2S
12 Vertikale Spindeln
7 Spindeln in X-Richtung und 5 Spindeln in Y-Richtung

4 Horizontale Spindeln
2 Spindeln in X-Richtung und 2 Spindeln in Y-Richtung
Vorhub = 70 mm
Bohrlänge = 70 mm
Schaft D = 10 mm

2 Nutsägen je eine in X- und Y-Richtung
max. Sägeblattdurchmesser 120 mm
max. Blattdicke 5 mm
max. Drehzahl stufenlos 7500 UpM

Sicherheitssystem mit Lichtschranke auf der Vorderseite



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
