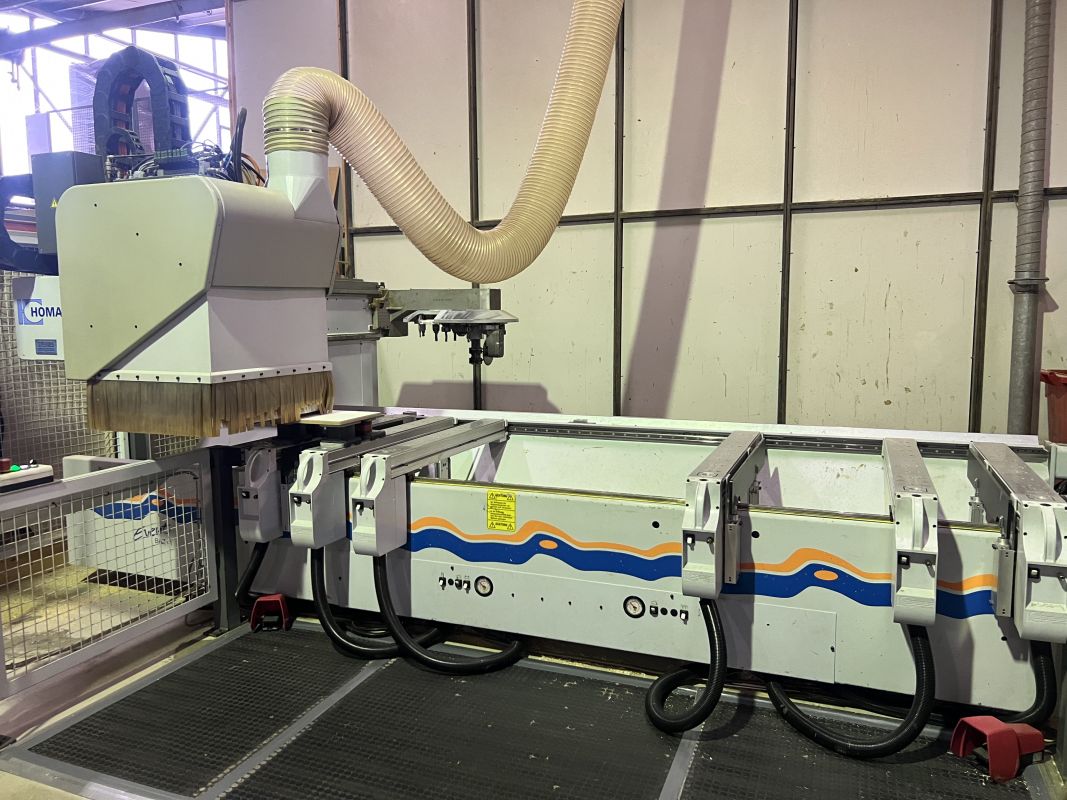

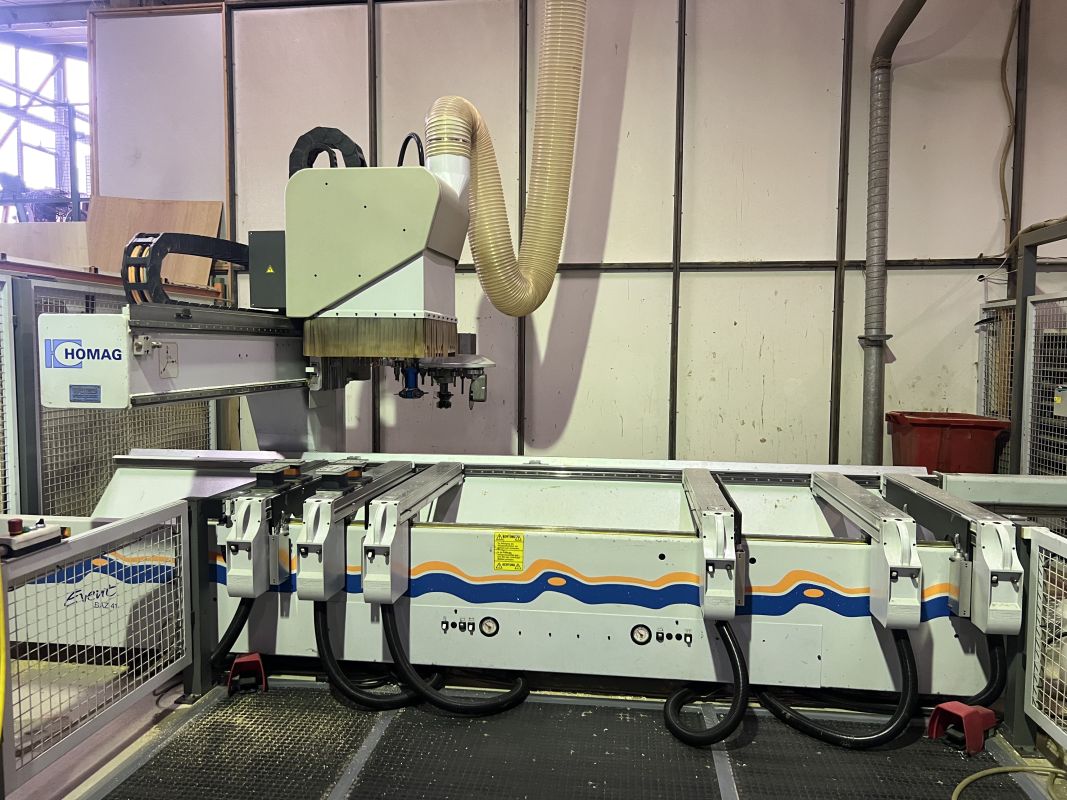

CNC - Bearbeitungszentrum

CNC - Bearbeitungszentrum

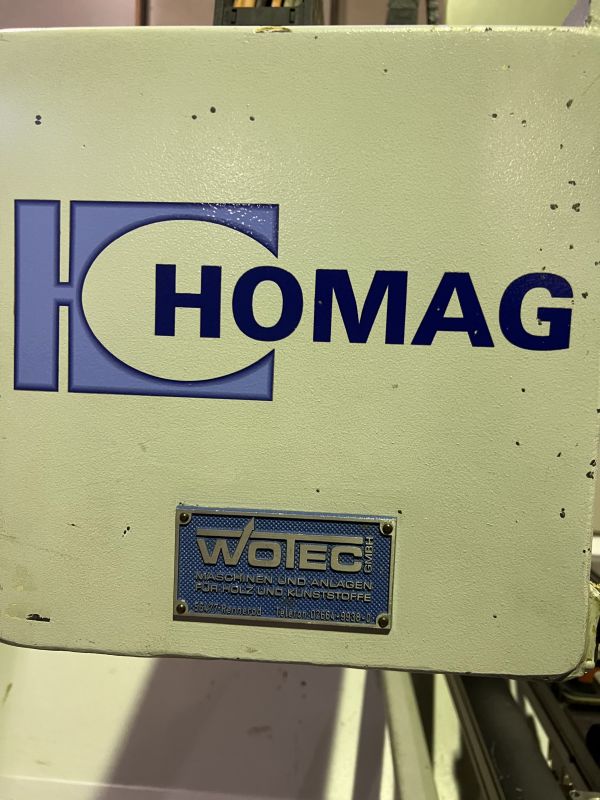

Fabrikat: Homag
Typ: Optimat BAZ41/30/K Event
Baujahr: 2003


Technische Daten
- Werkstücklänge max. 3000 mm
- Werkstückbreite: max. 1300 mm für Fräsbearbeitung mit Werkzeug Durchmesser 25 mm, max. 1150 mm für alle Aggregate
- Werkstücke grösser 1150 mm müssen an den Längsanschlägen hinten angelegt werden
- Werkstückdicke: max. 60 mm mit Standardspanner, max. 200 mm mit Spannschablonen

4 Stck. Abhubschienen
- mit Kunststoffgleitbelag, seitlich an den Konsolen 1,3,4,6 angebaut
- Hubeinrichtung für 100 mm Freiraum unter der Werkstückauflage
- Gesamthub ca. 105 mm
- Hubkraft pro Abhubschiene 25 kg
- die min. Teilegrösse vergrössert sich um 50mm

Pendelbearbeitung
- für Fräs-/Bohrbearbeitung (keine Verleimung) von 2 Werkstücken im Pendelbetrieb
- getrennte Werkstückspannung mit separaten Fußschaltern
- Werkstücklänge bei Pendelbetrieb max. 900 mm

Hauptspindel 7,5 kW Wassergekühlt
- für HSK F63
- vektorgeregelter Asynchronmotor 7,5 kW bei S1
- Werkzeuggewicht max. 5 kg inkl. Aufnahme
- WZ-Länge max. 200 mm ab Motor-Spindelunterkante
- Werkzeugdurchmesser: max. 180 mm für Fräswerkzeuge, max. 200 mm für Schleifwerkzeuge
- Drehzahlbereich stufenlos programmierbar von 0 - 18000 1/min
- volle Nennleistung ab 12000 1/min

Tellerwechsler 12-Fach
- für Werkzeuge und Aggregate mit HSK F63
mögliche Werkzeug- und Aggregatbestückungen:
- 12 x Durchmesser max. 130 mm oder
- 6 x Durchmesser max. 180 mm und 6 x Durchmesser max. 70 mm

Laser-Positionierhilfe für Vakuumspanner

Bohrkopf 17 Spindeln vertikal
- 1 Motor 4 kW, frequenzgeregelt
- Drehzahl: 4500 - 6000 1/min über Programm wählbar
- für Vertikalbohrungen, Ausstellhub 50 mm
- 17 Bohrspindeln bis max. 35 mm Bohrungsdurchm
- jede Spindel einzeln abrufbar
- 11 Spindeln in X-Richtung, 7 Spindeln in Y-Richtung
- Anordnung der Spindeln in T-Form
- Spindelabstand 32 mm
- Bohrergesamtlänge 70 mm
- Schaftdurchm. 10 x 20 mm
- mit Spannfläche und Einstellschraube
- Drehrichtung: Links-Rechtslauf im Wechsel

Aggregateschnittstelle
- zum Anschluss der Bearbeitungsaggregate
- inkl. Schnittstelle Pneumatik und Schwenkantrieb C-Achse mit Drehmomentmitnahme und 3-Punkt-Abstützung
- Antrieb für alle Aggregate mit Schwenkachse
- Schwenkbereich ohne Begrenzung
- schlauchlose Druckluftführung

Säge- Kappaggregat
- zum automat. Einwechseln in die Hauptspindel
- für Nuten und Schnitte von oben mit beliebigem Winkel zum Werkstück sowie rechtwinklige Ausklinkungen
- Kappen der Kantenüberstände und Trennschnitte bis max. 50 mm Werkstückdicke
- Drehzahl max. 9000 1/min.
- Aufnahmeflansch Durchm. 30 mm mit 4 St. Senkkopfschrauben M5. TK-Durchm. 52 mm. LL
- inkl.Trenn- und Kappsäge Durchm. 180x30x3,2 Z=54
- Sägeblattdicke max. 10 mm beim Nuten
- Sägeblattdurchm. max. 200 mm
- über C-Achse unbegrenzt schwenkbar

Adapter-Bohrkopf Horizontal 4-SP+Säge 0/90 Grad
- pneum. schwenkbar 0/90 Grad
- Antrieb über Bohrkopf
- Für horizontale Bohrungen in 4-Richtungen (X+/X-/Y+/Y-)
- Eine Bohrspindel vorbereitet für Nutsägeblatt zum Nuten in X und Y Richtung
- Ausstellhub 100 mm in Z-Richtung
- Bohreraufnahme Durchm. 10 mm
- Bohrerlänge 70 mm
- Bohrerdurchm. max. 10 mm
- Mit Spannfläche und Einstellschraube
- Sägeblatt Durchm. 125 mm
- Sägeblattbreite max. 6 mm
- Aufnahmeflansch Durchm. 30 mm
- 4 Senkkopfschrauben M 5
- Teilkreis Durchm. 48 mm
- Drehzahl max. 8000 l/min

Abblasdüse Werkstückkante für Wz- Wechsler

Verleimaggregat 360 Grad
- für gerade Kanten mit direkter Leimangabe
- Kantenzuführung von Hand als Streifenware
- Innenradius min. R=30 mm bei 90 Grad Ecke
- Aussenradius nach Flexibilität des Kantenmaterials
- Kantenhöhe max. 65 mm
Kantendicke
- Kunststoff: 0,4 - 3 mm
- Furnier: 0,4 - 2 mm
- Werkstückbreite: 1220 mm

Kombi-Bündigfräs-Nachputzaggregat
- Seite 1 ausgelegt zum Bündigfräsen
- Seite 2 zum Nachputzen der vorgefrästen Kante
- Abtastung von oben, unten und seitlich
- min.Aussenradius ca. R=5 mm bei 90 Grad Ecke
- min. Innenradius ca. R=30 mm bei 90 Grad Ecke
- Drehzahl max. 12000 1/min.
- Werkstückdicke max. 60 mm
- min. Werkstücküberstand ca. 25 mm

2 x WPL-Radiusmesserkopf
- Z=3, inkl. 9 Wendeplatten
- Kantendicke max. Radius + 1 mm
- Radius R= 2 mm

2 x Profilmesser zum nachputzen
- Radius R= 2 mm

Externe Vorkapstation und 1-fach Rolle
- Rollendurchm. 800 mm
- Kantenlänge min. 350 mm
- Kantenhöhe max. 65 mm

Netzwerkanschluss Ethernet

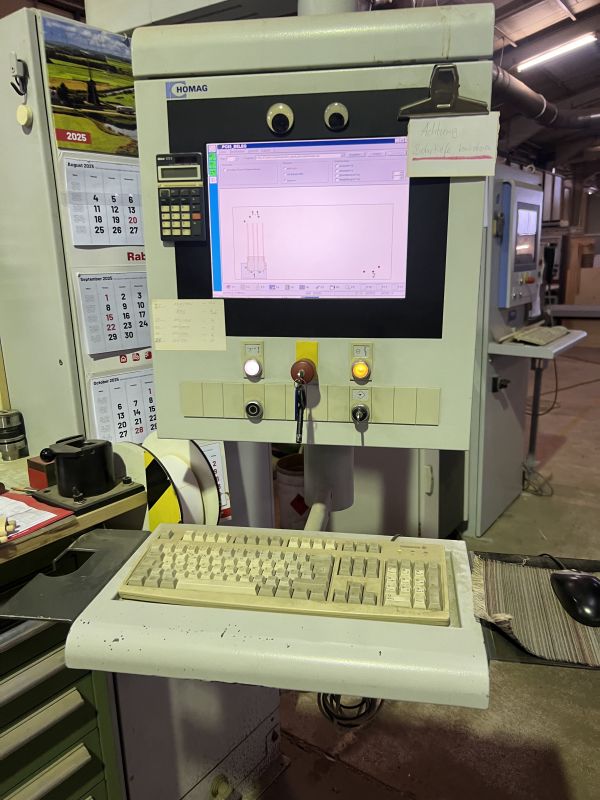

WoodWop Paket AV-PC BAZ-Ausleger Optimat



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
