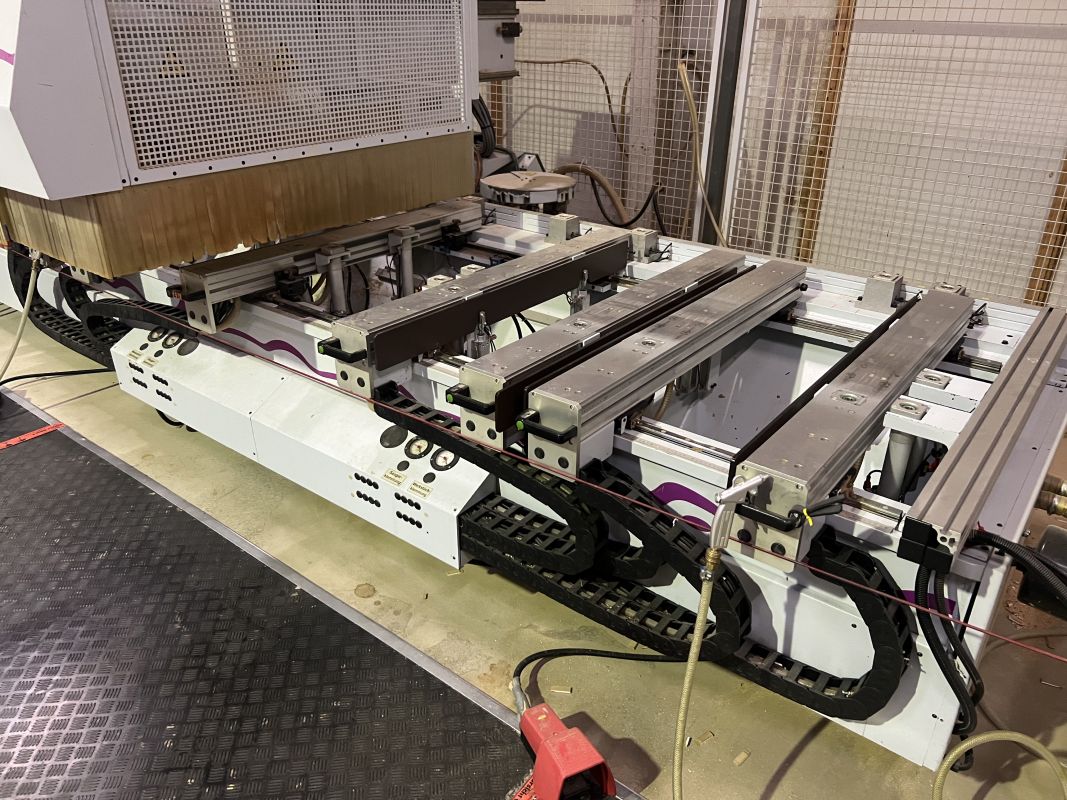

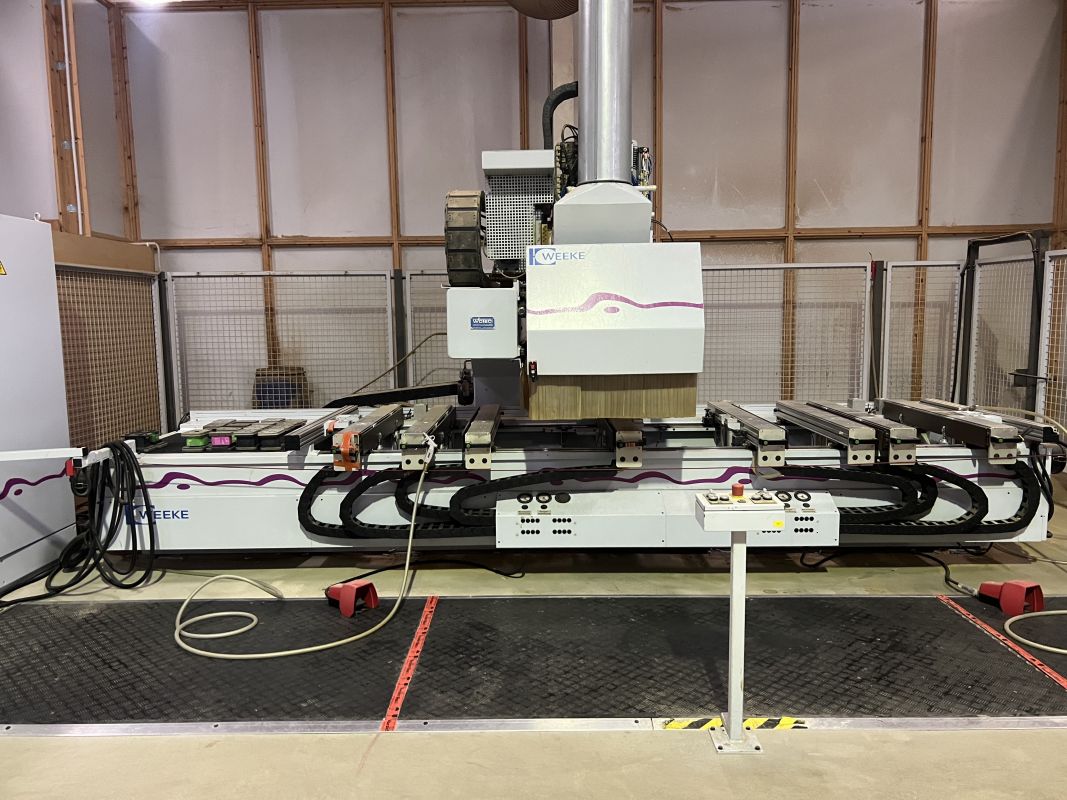

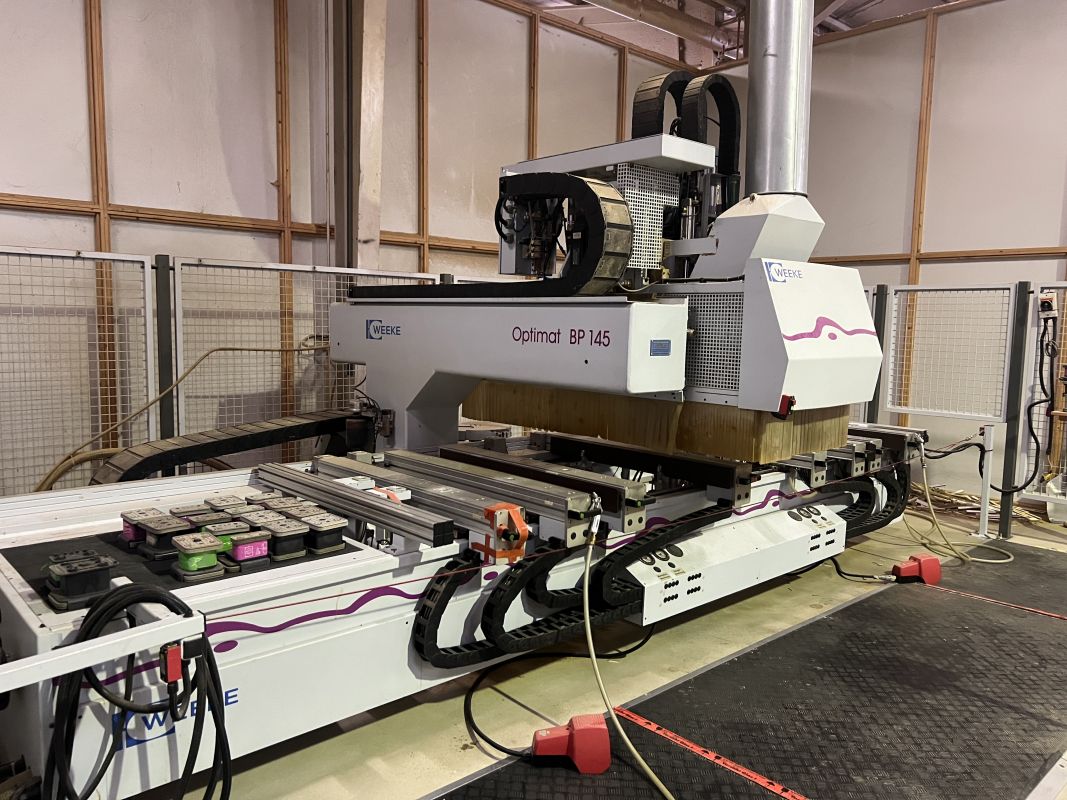

CNC - Bearbeitungszentrum

CNC - Bearbeitungszentrum

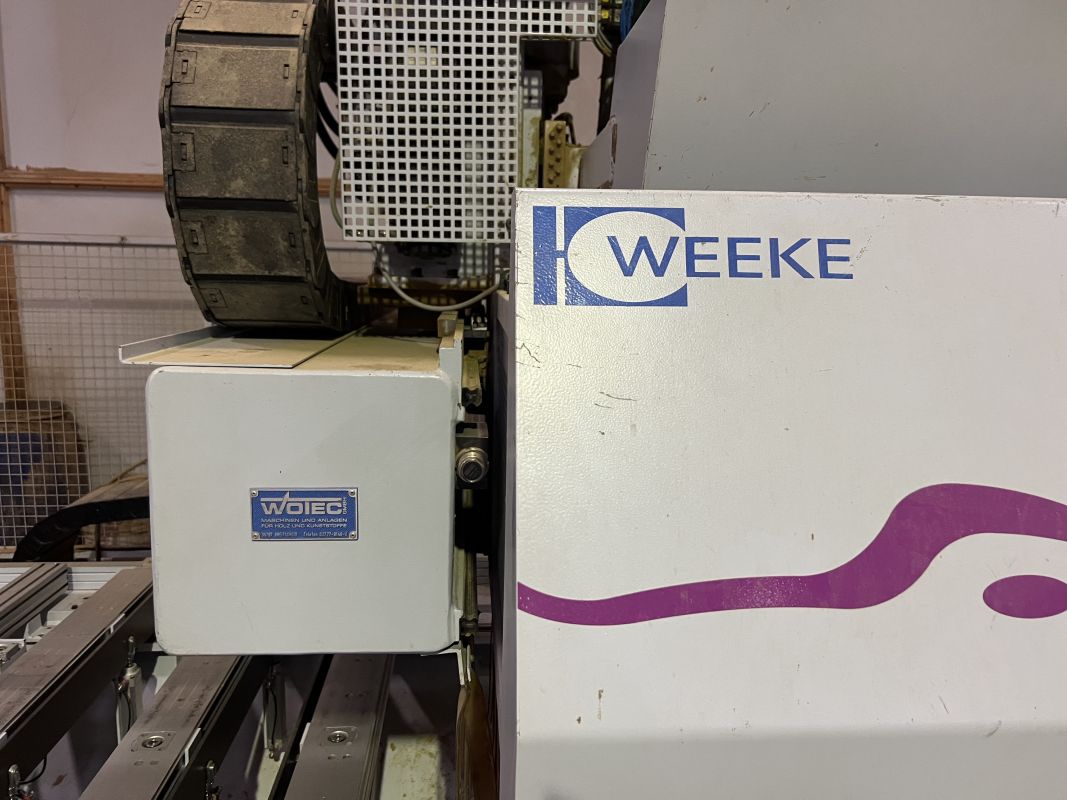

Fabrikat: Weeke

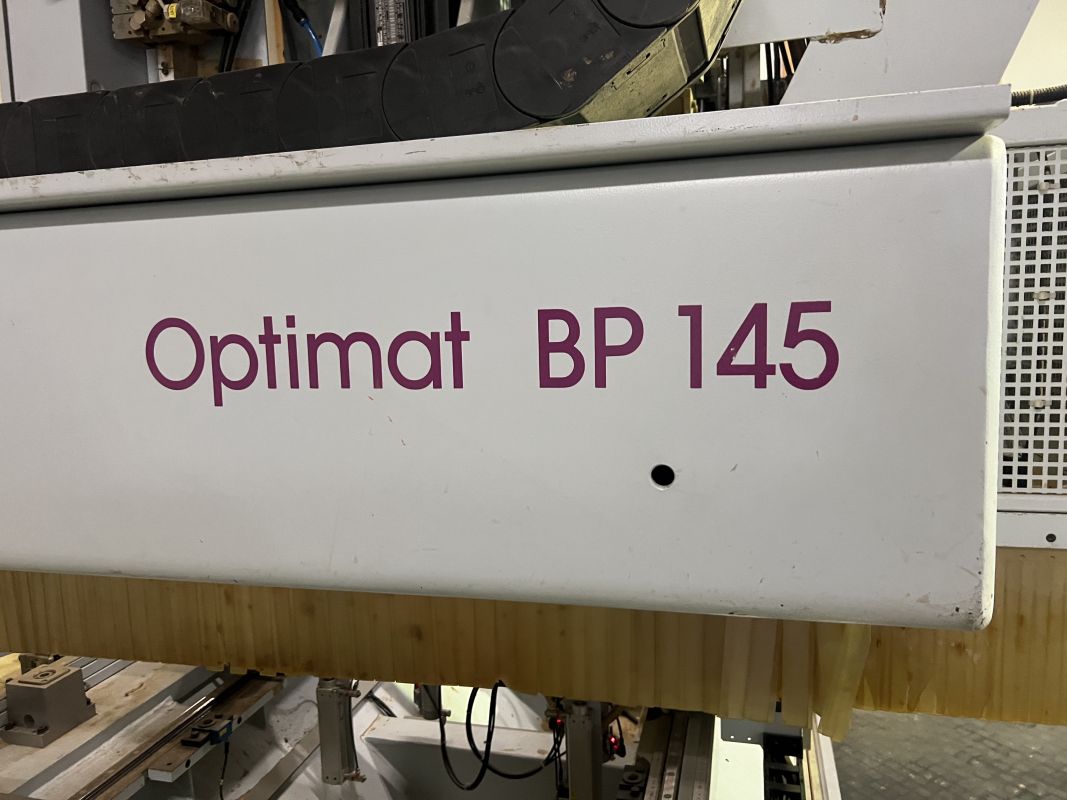

Typ: Optimat BP 145
Baujahr: 2000


Technische Daten
Arbeitslänge: 3500 mm
Arbeitsbreite: 1300 mm

1 Vertikales Bohraggregat mit 22 Spindeln
Vorlegehub Z: 60 mm
Antrieb: 1,5 kW
Drehrichtung: rechts/links
Drehzahl: 1500 1/min bis 5000 1/min, frequenzgeregelt
Bohreraufnahme: 10 mm
Bohrtiefe: max. 38 mm
Bohrergesamtlänge: 70 mm
Bohrerdurchmesser: max. 20 mm, eine Spindel bis 25 mm, max. 35 mm
Spindelabstand: 32 mm (21 Spindeln)

1 horizontales Bohraggregat mit 4 Spindeln
Je 2 Bohrspindeln im Raster 32 mm rechts und links in X-Richtung
Bohrhöhe Z-Richtung: max. 38 mm von Werkstückoberkante
Bohrtiefe: max. 38 mm
Drehrichtung: links
Drehzahl: 1500 1/min bis 5000 1/min, frequenzgeregelt
Bohreraufnahme: 10 mm
Bohrergesamtlänge: 70 mm
Bohrerdurchmesser: max. 20 mm

1 horizontales Bohraggregat mit 2 Spindeln
in Y-Richtung
Bohrhöhe Z-Richtung: max. 38 mm von Werkstückoberkante
Bohrtiefe: max. 38 mm
Drehrichtung: rechts
Drehzahl: 1500 1/min bis 5000 1/min, frequenzgeregelt
Bohreraufnahme: 10 mm
Bohrergesamtlänge: 70 mm
Bohrerdurchmesser: max. 20 mm

1 Werkzeugwechselspindel 9 kW - HSK F63
Drehzahlbereich: stufenlos 1250 - 24000 1/min, programmierbar
Antrieb: frequenzgeregelter Drehstrommotor
Leistung am Werkzeug: max. 7,5 kW / 9 kW im Dauer- und Aussetzbetrieb
Kühlung: Flüssigkeitsumlaufkühlung

Werkzeugwechselmagazin für 8 Plätze
(Tellerwechsler)
Werkzeuggewicht: max. 5 kg Gesamtgewicht
Magazinbestückung: max 100 mm bei Vollbelegung (8 Fräswerkzeuge), max. 160 mm bei geringeren Wz-Durchmessern oder Freiplatz auf den Nebenplätzen
Wechselzeit: ca. 12 - 18 sek. Span zu Span

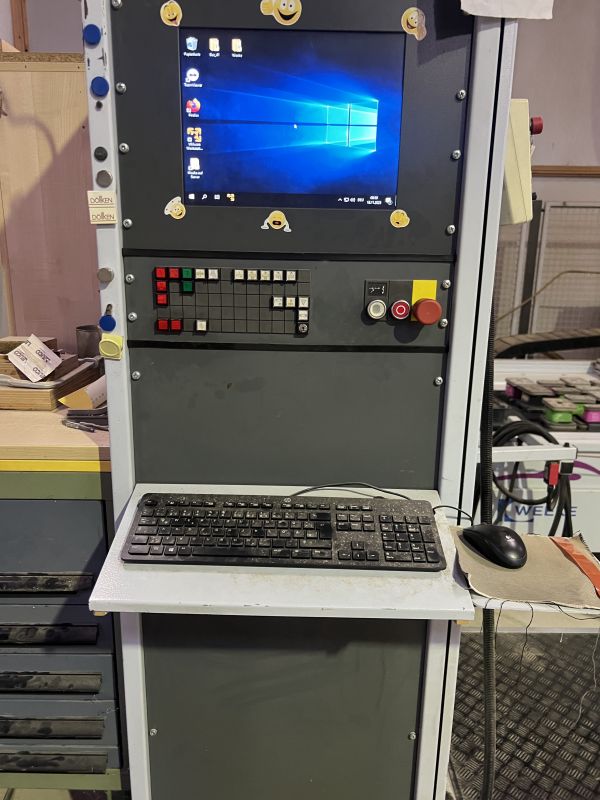

WoodWop

HSK 63 Kombiaggregat Bohren / Fräsen / Ssägen
Bohrtiefe: max. ca. 50 mm
Bohreraufnahme: für Spannzange ER 25
Fräserdurchmesser: max. 20 mm
Frästiefe: max. ca. 50 mm
Fräseraufnahme: für Spannzange ER 25
Sägeblattdurchmesser: 150 mm bis 180 mm
Schnittiefe Sägen: max. 40 mm
Sägeblattstärke: max. 8 mm
Sägeblattaufnahme: 30 mm Aufnahmebohrung, 4 Nebenlöcher 5,5 mm Durchmesser, Teilkreis 52 mm Durchmesser
Drehzahl: max. 15.000 1/min programmierbar
Drehbereich: 360 Grad
Aggregataufnahme: HSK63F Kegel

HSK 63 Schlosskasten D=20 MM, mit Abblasdüse
Drehrichtung: rechts/links
Drehzahl: max. 12000 1/min
programmierbar
Werkzeugaufnahme: Weldon-Spannfutter 20 mm
Werkzeugausspannlänge:max. 125 mm
Werkzeuggesamtlänge: 170 mm
Aggregataufnahme: HSK63F Kegel
max. Fräserdurchm: 20 mm



Hinweis:
Die technischen Daten und Beschreibungen sind Kopien der damaligen Auftragsbestätigung. Die Angaben dienen nur zu Informationszwecken und sind unverbindlich.
